Pracovný tlak vo vykurovacom systéme: skúmame prácu

Aký je pracovný tlak v vykurovacom systéme bytového domu považovaný za normu? Aká by mohla byť maximálna hodnota? Aké parametre je lepšie nastaviť pre autonómny systém? Tento článok sa týka tlaku a jeho vplyvu na prevádzku vykurovacích systémov.

Ako sa veci usporiadajú

Predtým, než zistíte, aký tlak v systéme vykurovania sa považuje za normálny, zoznámime sa s návrhom týchto systémov.

Autonómne systémy

Do tejto kategórie patria okruhy s prirodzenou cirkuláciou (gravitačné) a vykurovacie čerpadlá vybavené obehovými čerpadlami.

V prvom prípade je chladiaca kvapalina poháňaná zmenou hustoty počas ohrevu: teplá hmotnosť sa vyťahuje z kotla do hornej časti okruhu s chladnejšou a pri prechode radiátormi nadmerné teplo. Hlava vytvorená expanziou je extrémne malá a zvyčajne sa meria v desatinách metra; preto cirkulácia nemá vysokú rýchlosť.

V druhom prípade chladiaca kvapalina spôsobuje pohyb čerpadla s nízkym výkonom. Vytvára tlak od jedného do šiestich až ôsmich metrov, čo dramaticky urýchľuje pohyb vody alebo zmes vody a glykolu v okruhu.

Odkaz: merač tlaku zodpovedá tlaku 0,1 kgf / cm2 (1/10 atmosféry).

Autonómne vykurovacie systémy sú ešte rozdelené: môžu byť otvorené a zatvorené.

• Otvorený okruh komunikuje s atmosférickým vzduchom cez otvorenú expanznú nádobu.. Tlak vody vo vykurovacom systéme zodpovedá výške vodného stĺpca nad meracím bodom. Ak je hladina vody v expanznej nádobe 3 metre nad úrovňou plnenia, tlak v náplni bude 0,3 atmosfér.

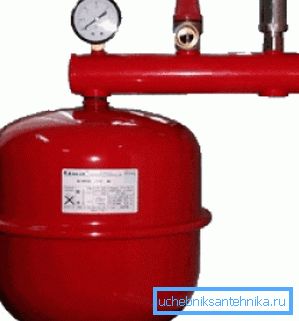

• Uzavretý okruh s atmosférou nie je ohlásený, čo vyvoláva rad problémov s kompenzáciou pri rozširovaní chladiacej kvapaliny počas ohrevu. Na ich riešenie sa používa membránová expanzná nádrž - nádrž, časť ktorej objem je obsadená vzduchom oddeleným od vody pružnou gumovou membránou. Systém je navyše vybavený poistným ventilom: vynuluje prebytočnú chladiacu kvapalinu, keď je nádrž plná.

Pri uzavretom vykurovacom systéme existujú dva parametre týkajúce sa tlaku.

1. Nabíjací tlak vykurovania expanznej nádoby. Pri izbovej teplote, vode alebo nemrznúcej zmesi je nastavený rovnaký ako hydrostatický tlak v okruhu.

Poznámka: hydrostatický tlak v vykurovacom systéme súkromného domu opäť zodpovedá výške vodného stĺpca a je rovný 10% jeho výšky v metroch.

1. Relatívny tlak poistného ventilu. Obvykle sa nastaví na 2,5 kgf / cm2.

Súčasný statický tlak v ohrievacom systéme počas jeho prevádzky je určený ako množstvom vody v ňom, tak aj jeho teplotou. Pri zahrievaní sa meradlo z pochopiteľných dôvodov začína zobrazovať veľké hodnoty.

CO

Ako funguje systém ústredného vykurovania?

Ohrievaná vykurovacia alebo kotlová voda vstupuje do domu cez vykurovacie potrubie. Na spätnom vlákne sa vráti a vydáva nejaké teplo. Voda v okruhu je poháňaná diferenciálnym tlakom medzi závitmi.

Teplota vody v prívodnom potrubí závisí od aktuálnej ulice a je s ňou spojená, takzvaný teplotný rozvrh. Tu je príklad takéhoto rozvrhu.

Teplota vratného potrubia je tiež prísne regulovaná a pri maximálnom prietoku musí byť rovná +70 C. Nízka teplota spiatočky znamená, že dom nedostane dostatok tepla; nadhodnotené - že energia nesie nadbytočné náklady

Ako je však ľahké vidieť, teplotný rozdiel medzi prietokom a spätným tokom je príliš veľký na normálne vykurovanie. V tomto režime sa budú radiátory na napájacích stúpačoch prehrievať a na zadnej strane budú ťažko zásobovať byty teplom.

Problém je vyriešený pôvodným návrhom tzv. Výťahu alebo tepelnej jednotky. Jeho hlavnou jednotkou, výťahom, je odpalisko s dýzou vloženou do nej. Vyšší tlak a teplejšia prívodná voda prúdi cez trysku a čerpá časť chladnejšej vody z návratu cez sanie do opakovaného cirkulačného cyklu.

Vďaka tejto jemnosti v okruhu sa obracia veľká hmotnosť vody s stabilnejšou teplotou. Uveďte jeden teplotný graf pre rovnaký rozsah teplôt ulíc, ale pre zmes, ktorá prúdi priamo do batérií.

Okrem vykurovania poskytuje výťahová jednotka domu teplá voda.

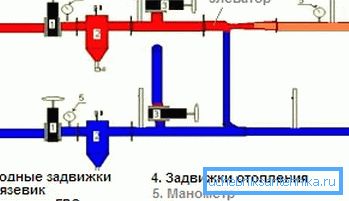

V starých domoch boli len dva väzby vody:

1. Na prietok (medzi prívodným ventilom a výťahom).
2. Na spiatočke (medzi prívodným ventilom a odsávaním).

Ak je príprava TÚV závislá od aktuálnej teploty prívodu. Pri teplote 90 ° C a nižšej je pri vyšších teplotách z prívodného potrubia vyťahovaná horúca voda z prívodu.

Hlavná nevýhoda takejto schémy spočíva v tom, že pri absencii extrakcie vody sa voda necykluje a pred jej zahrievaním je potrebné cez mixér vypustiť niekoľko desiatok litrov.

Okrem toho: ohrievače uterákov v starých domoch môžu byť ohrievané len vtedy, keď je v byte separácia vody. Otvárajú očné linky.

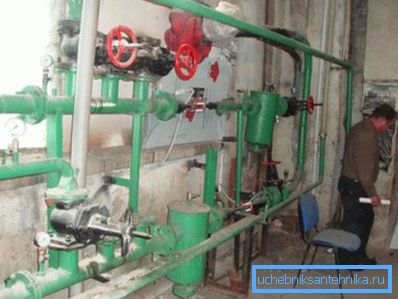

Od okolo sedemdesiatych rokov 80-tych rokov minulého storočia získali výťahové uzly obehové vpusty: na prívodnej a spiatočnej linke sa objavili dva ventily TÚV. Režimy obehu od posuvu k podávaniu a od návratu k spiatočke sú vybavené pridržiavacími podložkami na prírubách medzi väzbami. Priemer podložky je približne o milimeter väčší ako priemer výťahovej dýzy.

Čo ukazuje ukazovateľ

Takže aký tlak v vykurovacom systéme viacpodlažnej budovy sa považuje za normu?

A čo sa deje v rovnakej dobe v kúrení?

• V lete, mimo vykurovacej sezóny, statický tlak vykurovacieho systému zodpovedá výške vodného stĺpca. Pri desaťpodlažnej budove je približne 3 kgf / cm2, pri päťpodlažnej budove 1,5 kgf / cm2.

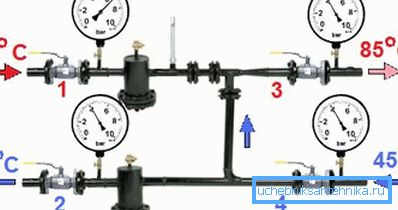

• S otvorenými ventilmi a normálnou prevádzkou výťahovej jednotky je tlak v vykurovacích systémoch takmer vyrovnaný spätným potrubím a bežne sa rovná 3-4 kgf / cm2.

Povoliť, ale v skutočnosti je pre cirkuláciu v nich potrebný nadmerný tlak v rozvodoch. Ako to takto: obrys je vyrovnaný na obratke, ale to isté cirkuluje?

Všetko je veľmi jednoduché: po výťahu bude manometer zobrazovať len o 2 metre (0,2 atm) viac ako na spiatočnom potrubí. Áno - áno, kvapka len 2 metre nasmeruje celý chladiaci prostriedok do obrovského domu so stovkami radiátorov.

A čo udržať podložky? Aký rozdiel je na nich vytvorený?

Dokonca menej - od pol metra až po meter. A je dosť dosť: kvôli zložitejšej konfigurácii je tlaková strata vo vykurovacom systéme oveľa väčšia ako v stúpačoch.

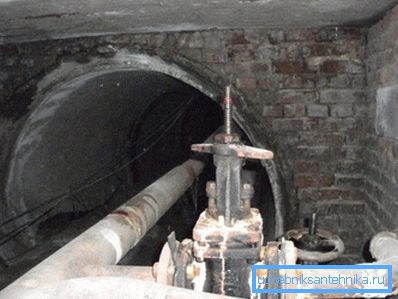

Pokiaľ ide o diaľnicu, potom sa v priebehu vykurovacej sezóny považuje za normu približne 8 atmosfér pri vstupe a 3 v spiatočke. Avšak hydraulický odpor rúr a pripojený k diaľnici bližšie k CHP domu uhasí diferenciál a chladiaca kvapalina môže dosiahnuť odľahlé oblasti s parametrami 6 / 3,5 a dokonca aj 5/4 kgf / cm2.

Nakoniec, hlavná otázka: prečo tlak v vykurovacom systéme? Koniec koncov, keď je systém plný, chladiaca kvapalina bude cirkulovať v každom prípade, či nie?

Nie tak.

Bez pretlaku nemôže vodný stĺp nad 10 metrov. V bytovom dome nad 3 poschodiami vykurovanie jednoducho nebude fungovať.

Okrem toho existuje niekoľko jemností.

• Skôr alebo neskôr musí byť okruh spadnutý a naplnený. Bez pretlaku je to problematické.
• Nesmieme zabúdať na horúcu vodu. Je napájaný rovnakou vykurovacou sieťou. Bez tlaku sa do mixéra nedostane horúca voda.

Dodávka teplej vody

Aký tlak by mal byť v systéme vykurovania - zdá sa, že sme to našli.

A čo bude zobrazovať manometer v systéme TÚV?

• Keď je studená voda ohrievaná kotlom alebo prietokovým ohrievačom, tlak horúcej vody bude presne rovnaký ako tlak v potrubí studenej vody mínus straty na prekonanie hydraulického odporu rúr.
• Pri napájaní prívodu teplej vody z vratného potrubia do výťahu pred mixérom bude rovnaká 3-4 atmosfér ako pri vratnom potrubí.
• Pri pripájaní teplej vody z napájacieho tlaku v zmiešavacej hadici môže dosiahnuť impozantný 6-7 kgf / cm2.

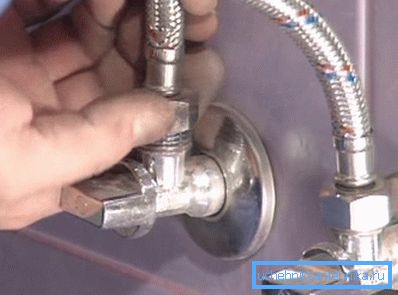

Praktický dôsledok: keď inštalujete kuchynskú batériu vlastnými rukami, je lepšie, aby ste neboli leniví a namontujte pár ventilov pred hadice. Ich cena začína od jednej a pol sto rubľov za kus. Táto jednoduchá inštrukcia vám poskytne príležitosť rýchlo vypnúť vodu v prípade výbuchu hadíc a nepoškodiť úplnú absenciu v celom byte počas opravy.

záver

Dúfame, že náš materiál bude pre čitateľa užitočný. Ďalšie informácie o tom, ako systém vykurovania funguje a akú úlohu zohrávajú vo svojej práci, nájdete v priloženom videu. Veľa šťastia!
