Poistný ventil vykurovacieho systému - spoľahlivá ochrana

Otázka bezpečnosti v návrhu vykurovacieho systému je venovaná zvýšenú pozornosť, najmä v prípade nezávislého vykurovania. Hlavné nebezpečenstvo počas vykurovacej sezóny pochádza z prudkého nárastu tlaku, potrubia jednoducho nemôžu vydržať. Inštalácia jednoduchého bezpečnostného zariadenia umožňuje jednoduché vyrovnanie tlaku v systéme.

Vlastnosti vykurovacieho systému

Všetky prvky vykurovania boli pôvodne navrhnuté na prevádzku za určitých podmienok. V tomto procese sa často vyskytujú prípady, kedy sa tlak v potrubia dramaticky zvyšuje. A je dobré, ak potrubia vydržia takýto test, ale nikto nemôže zaručiť, že nabudúce nedôjde k úniku, takže poistný ventil pre vykurovací systém je jednoducho nenahraditeľný.

Pokiaľ ide o príčiny prudkého nárastu tlaku v potrubiach, možno rozlíšiť:

• nadmerné ohrev vody - keď teplota stúpa, voda expanduje, čo spôsobuje dodatočné namáhanie potrubia a ventilov;

Venujte pozornosť! Čiastočne pomáhajú vyrovnávať s takýmto problémom expanzné nádrže. Nadbytočná voda sa jednoducho hromadí vo vnútri nádrže.

• chyba vo výbere priemerov rúrok;
• ak je vykurovanie napájané z vodovodnej siete a tlak v ňom prevyšuje túto hodnotu vo vykurovacom okruhu;
• dokonca aj obyčajný tepelný ventil na vykurovanie (ten, ktorý je inštalovaný pred chladičom) môže spôsobiť zvýšenie tlaku v prívodnom potrubí. Toto sa najčastejšie vyskytuje počas teplého počasia, keď je prietok vody do chladiča obmedzený na minimum;
• poruchy cirkulačného čerpadla môžu byť tiež považované za jeden z dôvodov.

Ako zabezpečiť bezpečnosť

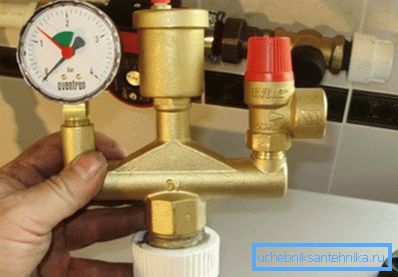

Pri inštalácii akéhokoľvek vykurovacieho systému sa používa taká vec ako "bezpečnostná skupina". Tento termín sa vzťahuje na sériu zariadení, ktoré vám umožňujú sledovať prevádzku systému a okamžite riešiť problémy.

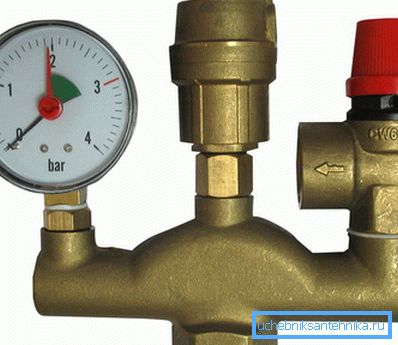

Bezpečnostná skupina zvyčajne zahŕňa:

• manometer;
• odvzdušňovanie - umožňuje odobrať vzduch z potrubia;
• v skutočnosti je poistný ventil na vykurovanie prístrojom, ktorý vám umožní vypustiť nadmerný tlak v priebehu niekoľkých sekúnd.

klasifikácia

Pri vykurovacích systémoch bytov a rodinných domov sa používajú výhradne pružinové zariadenia s plynulým nastavovaním. Pomerom efektívnosti, spoľahlivosti a nákladov - to je ideálna voľba.

Ale vo všeobecnosti existuje niekoľko ďalších typov zariadení tohto druhu:

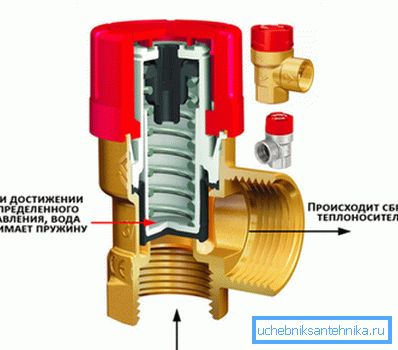

• pružina - v takýchto zariadeniach je cievka cievky pružinou zaťažená a pri normálnom tlaku je ventil zatvorený. Akonáhle sa začne zvyšovať tlak, pružina sa zmršťuje a vrták sa zvyšuje - prebytočný nosič tepla sa vypúšťa do samostatnej nádoby alebo do spiatočky;

Venujte pozornosť! Tlak potrebný na otvorenie ventilu musí byť najmenej o 10-15% vyšší ako pracovná hodnota v potrubí.

• pákové zariadenia vyznačuje sa vysokou cenou a možnosťou flexibilného prispôsobenia úsilia potrebného na jeho otvorenie. Zaťaženie je na páke a je upevnené na ňom tak, aby sa mohlo pohybovať. Nastavením polohy zaťaženia na páku môžete zvýšiť / znížiť úsilie potrebné na jej otvorenie.

Je možné uviesť klasifikáciu a stupeň a spôsob obnovy:

• ak zdvih nepresahuje 0,05 výšky sedla, považuje sa takéto zariadenie za nízky zdvih;
• zariadenie s plným zdvihom poskytuje pohyb uzávierky vo vzdialenosti rovnajúcej sa výške sedla (alebo dokonca väčšej ako je).

Pokiaľ ide o spôsob nastavenia, spätný ventil na vykurovanie môže byť:

• s plynulým nastavením - napríklad môžete priniesť pružinový typ. Pohyb brány závisí od tlaku v potrubí;
• s dvojstupňovým nastavením - je nastavená určitá hodnota prahového tlaku, nad ktorou sa úplne otvorí priechodný otvor a to sa stáva takmer okamžite. Používa sa v priemysle, kde môže strata dokonca niekoľko sekúnd viesť k vážnym následkom.

Vracať a obísť zariadenia

Poistný ventil vo vykurovacom systéme umožňuje chladiacej kvapaline pohybovať sa len v jednom smere. "Zvýraznenie" takého zariadenia spočíva v tom, že pružinový držiak umožňuje iba prúdenie vody jedným smerom. Vďaka závitovým pripojeniam na inštaláciu nie je ťažké.

Niekedy namiesto otvorenej poistky sa na vykurovanie používa obtokový ventil. Jeho hlavná funkcia je rovnaká - vyrovnanie tlaku v systéme, ale ak otvorená možnosť jednoducho zníži prebytok chladiacej kvapaliny, analóg by-passu presmeruje vodu do vykurovacieho okruhu.

Ak sú termostaty namontované pred radiátormi, potom v teplej sezóne môže nastať situácia, keď všetky z nich pomerne silne blokujú tok vody do batérií. V dôsledku toho stúpa tlak v prívodnom potrubí.

Ak je na výstupe kotla namontovaný obtokový ventil, jednoducho prenesie časť chladiacej kvapaliny z prívodného potrubia do výtlaku. Ak sa používa vykurovací ventil, je potrebná dodatočná ochrana vykurovacieho systému.

Trojcestné ventily

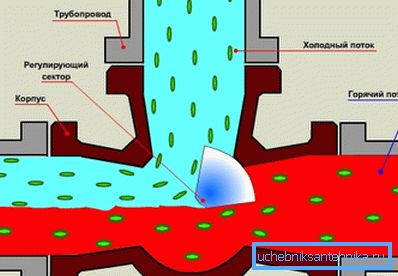

Hlavným rozdielom tohto typu zariadenia je návrh - 1 vstup a 2 výstupy.

Vďaka tomuto trojcestnému zariadeniu je možné dosiahnuť:

• zmiešanie horúcej chladiacej kvapaliny s chladeným;

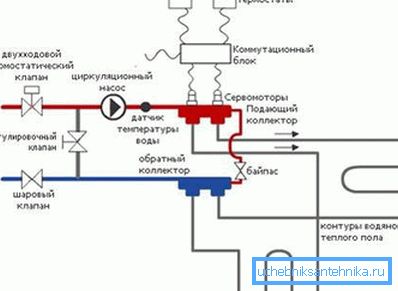

Venujte pozornosť! Toto je potrebné pri použití nízkoteplotného vykurovania (teplá podlaha). Trojcestný ventil umožňuje zorganizovať miešanie chladiacej kvapaliny z vratného potrubia do prívodného potrubia a eliminovať riziko dodávania príliš horúcej vody.

• Trojcestný ventil na vykurovanie umožňuje izoláciu jedného vykurovacieho okruhu od iného (môže to byť potrebné, ak sa používajú rôzne médiá na prenos tepla).

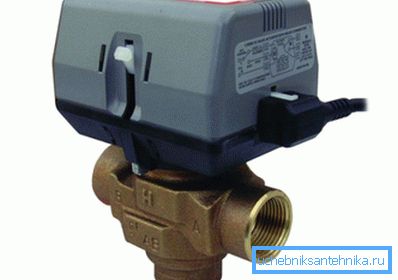

V tomto prípade je buď klapka alebo guľa, ktorej otáčanie reguluje prúd chladiacej kvapaliny. Na ovládanie klapky sa môže použiť servopohon pripojený k izbovému termostatu.

Pár slov o inštalácii

Inštalácia všetkých prvkov bezpečnostnej skupiny sa vykonáva ručne. Pri inštalácii bezpečnostného zariadenia by nemali byť žiadne problémy, pretože sa používajú závitové spoje. A hlavnou otázkou je, kde umiestniť všetky tieto prvky.

Zariadenia bezpečnostnej skupiny by mali byť umiestnené v oblasti napájacej rúry na kotly. Ďalšou jemnosťou je miesto na inštaláciu uzatváracích ventilov, ktoré umožňujú okamžite odstrihnúť kotol v prípade jeho poruchy.

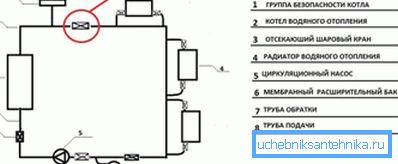

Pokyny pre správnu inštaláciu bezpečnostnej skupiny vyžadujú umiestnenie uzatváracieho ventilu za skupinu týchto zariadení. V tomto prípade, aj po odpojení kotla, poistný ventil umožní resetovať prebytočnú chladiacu kvapalinu a uložiť kotol pred poškodením.

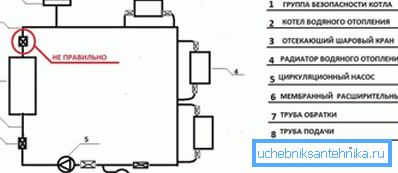

Možnosti inštalácie uzatváracieho ventilu pred bezpečnostnou skupinou a priamo na vedúcej časti potrubia sú považované za nesprávne. V takomto prípade, keď je kotol odpojený, bude bezpečnostná skupina tiež odrezaná a kotol môže trpieť.

sčítanie

Inštalácia poistného ventilu vám umožňuje zvýšiť spoľahlivosť vykurovacieho systému. Vďaka tomuto jednoduchému a lacnému zariadeniu nedosiahnu tlakové rázy ohrozenie integrity potrubia a vykurovanie bude trvať mnoho rokov.

Video zobrazuje princíp fungovania pružinového bezpečnostného zariadenia.
