Pece s kotlom na ohrev vody - vlastnosti zariadenia

K dnešnému dňu existuje veľa možností na vykurovanie vidieckych domov, najmä použitie sporáka s kotlom je obľúbenou možnosťou. Toto zariadenie spája výhody vykurovania kotla a kachlí. Nižšie sa pozrieme na zariadenie pece s kotlom a analyzujeme jednoduché schémy takého vykurovania, ktoré môžu byť implementované samostatne.

Prečo používať kachle s kotlom

Ohrev sporákov je pomerne ekonomický a veľmi populárny v osadách, kde nie je plyn.

Má však jednu vážnu nevýhodu - miestnosti sa nerovnomerne ohrievajú, čo vedie k nasledujúcim problémom:

• Vzdialené miestnosti môžu zostať chladné, ak nie sú dodatočne vykurované elektrickými ohrievačmi, čo si vyžaduje dodatočné finančné náklady..
• Keďže nie je žiadna tepelná clona, ​​ktorá je vytvorená radiátormi, okná sa neustále zamieňajú a dokonca sa zakryjú mrazom..

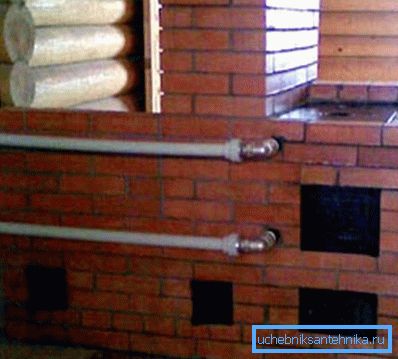

Na vyriešenie tohto problému nie je nutné zakúpiť vykurovací kotol. Jednoducho môžete vybaviť existujúcu pec výmenníkom tepla, z ktorého sa dá uskutočniť rozloženie miestnosti. To všetko môžete urobiť aj vlastnými rukami bez pomoci špecialistov.

Montáž vykurovacieho zariadenia

Inštalácia výmenníka tepla

V absolútne akejkoľvek rúre je možné inštalovať výmenník tepla, napríklad vykurovacie zariadenie, vykurovanie alebo dokonca krb. Hlavnou vecou je vytvoriť tepelný výmenník vhodnej veľkosti tak, aby zapadol do pece alebo je umiestnený za pecou, ​​čo je výhodnejšie.

Okrem toho musí výmenník tepla spĺňať tieto požiadavky:

• Medzi vstupom a výstupom by mal byť maximálny rozdiel v úrovni.
• Plocha cievky by mala byť čo najväčšia.
• Konštrukcia by nemala zasahovať do nakladania paliva alebo brániť spaľovaniu.

Aby sa cievka lepila z nehrdzavejúcej ocele odolnej voči teplu. V tomto prípade bude životnosť produktu oveľa vyššia. Najlepším materiálom pre tieto účely je hrubostenné bezšvíkové rúry.

Tip! Ako výmenník tepla môžete použiť bežnú liatinovú batériu. Jediná vec, ktorú musíte predplachovať a očistiť.

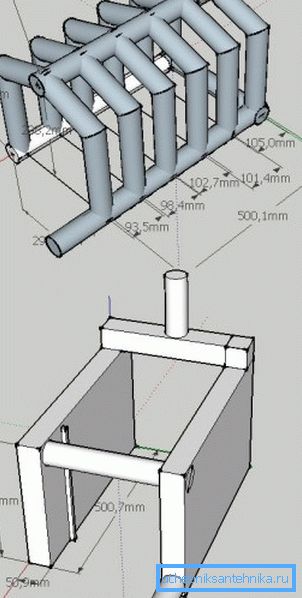

Výmenník tepla môže byť vyrobený samostatne, ak máte skúsenosti so zváracím zariadením, alebo ho môžete objednať zo zváračky. Najdôležitejšie je správne vyhotovenie návrhu, čo znamená, že všetky veľkosti sú v milimetroch.

Treba mať na pamäti, že výkon kotla bude závisieť od veľkosti cievky. Navyše je potrebné zabezpečiť vzdialenosť najmenej 5-6 mm medzi stenami pece a cievkou, určených na tepelnú expanzii zariadenia.

Tip! Ak je murovaná pec postavená od začiatku, potom je žiaduce dať taký dizajn, že spaľovacie produkty spadajú do komína s najnižšou možnou teplotou. Koniec koncov, čím viac dáva teplo v peci, tým vyššia je jeho účinnosť. Príprava projektu je najlepšie ponechaná odborníkom so skúsenosťami.

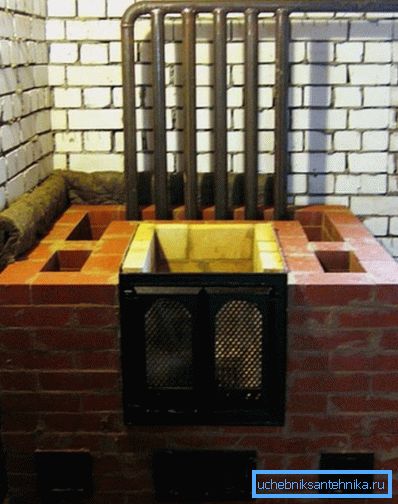

Pri inštalácii cievky v hotovej rúre musí byť čiastočne rozobratá. Toto by sa malo vykonať opatrne, aby neskôr neboli počas montáže žiadne problémy.

usporiadanie

Keď budú kachle na tuhé palivo vybavené serpentínom, stanú sa bežným kotlom. Preto všetky ďalšie opatrenia týkajúce sa usporiadania vykurovania nemajú žiadne vlastnosti. Zahŕňa to najbežnejšie smerovanie potrubia, ktoré môže byť v závislosti od charakteristík miestnosti dvoch typov:

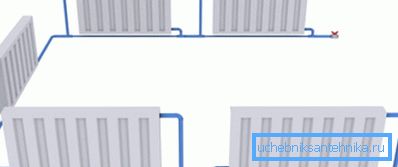

Jednoduchá schéma vykurovacieho systému je nasledovná:

• Obvod pripojený k sporáku s teplovodným kotlom stúpa vertikálne smerom nahor. Súčasne je v hornom bode inštalovaná expanzná nádoba. Týmto spôsobom sa vytvorí horný kolektor. V prípade nútenej cirkulácie chladiacej kvapaliny nie je horný kolektor inštalovaný.
• Z okruhu expanznej nádoby ide dole a okolo obvodu okolo miestnosti. Súčasne s ním sú pripojené vykurovacie telesá. Okrem toho musí mať každý radiátor obtok, ktorý umožní regulovať vykurovanie batérií.

Venujte pozornosť! Na zabezpečenie prirodzeného pohybu vody je potrebné v systéme zabezpečiť konštantnú bias.

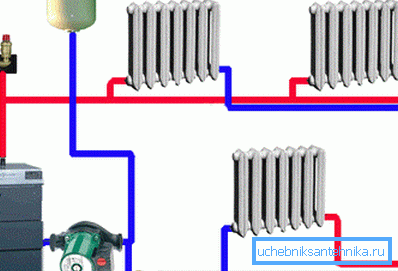

Usporiadanie dvojitých rúrok je o niečo komplikovanejšie.

Schéma je spravidla nasledovná:

• Do kotla je pripojené obehové čerpadlo.
• Ďalej je odpruženie pripojené k čerpadlu, pomocou ktorého sa uskutočňuje vedenie do expanznej nádrže a zvyšku systému.
• Prívodná rúra prechádza okolo celého domu a končí pri poslednom radiátore. V tomto prípade spája len vstupy všetkých radiátorov.
• Odvzdušňovacie potrubie pochádza z prvej časti okruhu chladiča, ku ktorému sú pripojené výstupné pripojenia všetkých batérií.
• Koncový bod vypúšťacieho potrubia je prívod cievky.

V takejto schéme môže byť zapojený zberač, ktorý umožní vykonať niekoľko paralelných rozvodov, ktoré sa môžu vyžadovať vo veľkom objekte. Treba mať na pamäti, že cena takejto schémy je najvyššia, takže nemá zmysel priložiť ju k malým miestnostiam.

Tu je v skutočnosti, celý návod na inštaláciu pre ohrev vody za prítomnosti konvenčné pece s pevným palivom v dome.

záver

Kachle s vodným kotlom môžu výrazne ušetriť a zjednodušiť usporiadanie ohrevu teplej vody v domácnosti. Najdôležitejšia vec je vytvoriť a nainštalovať cievku v peci. Zvyšok práce, ako už bolo spomenuté vyššie, sa málo líši od inštalácie vykurovacieho systému konvenčným kotlom.

Z videa v tomto článku môžete získať viac informácií o tejto téme.
