Zvyčajne sa ako tepelný nosič používa teplá voda v obytných vykurovacích systémoch, ale niekedy je nahradená parou. Schéma parného kúrenia sa trochu odlišuje od tradičného riešenia, pretože by ste mali venovať pozornosť svojej analýze. Ak poznáte všetky nuansy, môžete vytvoriť efektívny projekt a správne ho implementovať.

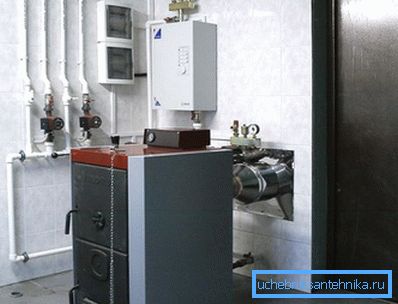

Nahradenie vody horúcou parou vyžaduje dôležité úpravy všetkých komponentov a zostáv.

Analýza návrhu

Vlastnosti systému

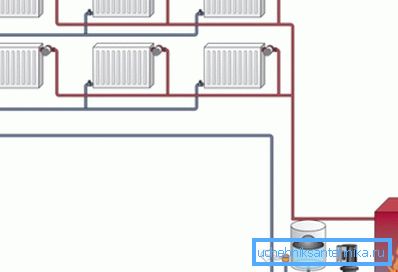

Diagram zobrazujúci hlavné prvky vykurovacieho okruhu

Samotné vykurovanie parou je jednoduché:

  • Kotol pôsobí ako ohrievač vody. (elektrické, plynové alebo tuhé palivo). V niektorých prípadoch je možné postaviť systém pomocou pece, ale potom je potrebné ho modernizovať.
  • V ohrievači sa voda uvádza do varu a tvorí veľký objem pary, ktorá je pod značným tlakom..

Venujte pozornosť! Najbežnejšie sú nízkotlakové systémy navrhnuté pre 100-150 kg / m.2. Aj v súkromných domoch možno použiť vákuové parné vykurovanie (do 100 kg / m2) av priemysle niekedy používajú štruktúry, ktoré môžu vydržať viac ako 600 kg / m2.

  • Para vstupuje do potrubí, cez ktoré prenikajú radiátory inštalované v priestoroch. Tu dochádza k prerozdeľovaniu tepla: rúry postupne ochladzujú a ohrievajú okolitý vzduch.
  • Po ochladení pod určitú úroveň sa voda zachytáva vo forme kondenzátu a vráti sa do kotla..
  • Samostatne je potrebné poznamenať, že vzduch premiestnený zo systému parou sa vypúšťa von cez špeciálnu výfuku..

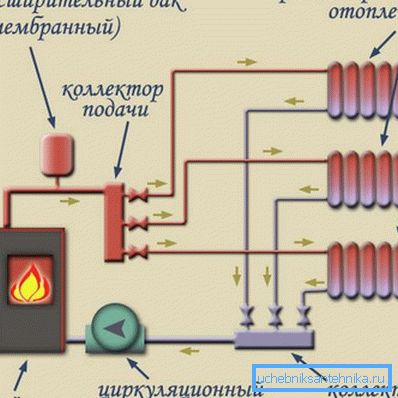

Systém otvoreného typu so zberačom kondenzátu

V závislosti od spôsobu vracania kondenzátu do kotla existujú:

  • Vykurovacie systémy uzavretého typu. V tomto prípade vstúpi chladiaca voda do kotla priamo cez potrubie.
  • Systémy s otvoreným typom. Kondenzát sa najprv nahromadí v samostatnej nádrži a potom sa čerpá do pracovnej kapacity ohrievača vody.

Klady a zápory

Táto metóda vykurovania má niekoľko výhod:

  • Izba sa rýchlo zahrieva vďaka prechodu vysokoteplotnej pary cez radiátory a potrubia.
  • Systém má pomerne kompaktnú veľkosť.
  • Neexistuje žiadne riziko zamrznutia chladiaceho média v potrubiach, čo v prípade ohrevu vody často vedie k poryvu.
  • Náklady na materiály potrebné na usporiadanie sú relatívne malé.

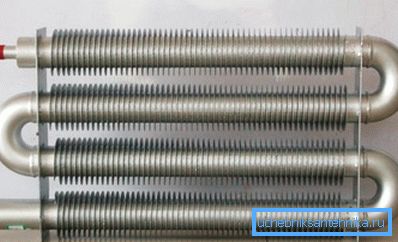

Rúry sú ohrievané veľmi, pretože opatrnosť neublíži!

Na druhej strane parné vykurovanie nie je bez nevýhod:

  • Po prvé, potrubia sa rýchlo nosia pod vysokým tlakom, pretože je potrebné ich opravovať a nahradiť častejšie.

Venujte pozornosť! Preventívna údržba všetkých pripojení by sa mala vykonávať pravidelne. Toto je otázka nielen vášho pohodlia, ale aj vašej bezpečnosti.

  • Po druhé, silné ohrievanie chladiacej kvapaliny sťažuje presnú reguláciu teploty pomocou klimatizačných systémov.
  • Po tretie, potrubia počas prechodu pary spôsobujú skôr vysoký zvuk. Po chvíli, samozrejme, prestanete si to všimnúť, ale v prvých týždňoch môže byť tento zvuk nepríjemný.
  • Napokon veľmi horúce rúry by mali byť umiestnené tak, aby sa minimalizovalo riziko kontaktu s nimi. Avšak popáleniny po náhodnom kontakte s vyhrievaným kovom budú stále nevyhnutné.

Odporúčania pre inštaláciu

Výber prvkov

Ak máte v pláne urobiť usporiadanie parného vykurovacieho systému vlastnými rukami, musíte veľmi starostlivo vybrať všetky komponenty systému.

Upozorňujeme na nasledujúce body:

  • Parný kotol je kľúčovým prvkom, ktorý do veľkej miery určuje výkon všetkých nainštalovaných zariadení. Pre náš účel je najvhodnejší dvojvodičový model poháňaný plynom alebo elektrickou energiou. Optimálne obmedzenie teploty pary pre súkromný dom je 130 0S.

Venujte pozornosť! Aby ste zabezpečili trvalé ohrievanie vody v nádrži, môžete si tiež kúpiť zariadenie na tuhé palivo s automatickým nakladaním peliet zo špeciálneho bunkra.

  • Rúry pre pripojenie všetkých častí pomocou ocele alebo medi. Druhá možnosť je vhodnejšia, pretože meď nie je náchylná na koróziu, avšak v tomto prípade sa výrazne zvýšia náklady na projekt.

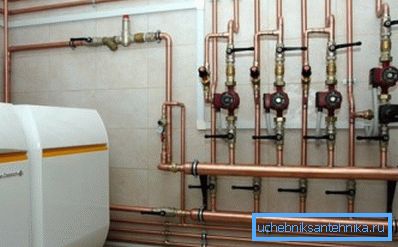

Medené potrubie prakticky nepodlieha korózii
  • V projekte je možné položiť jednostupňové a dvojkanálové schémy pokladania komunikácií. Zariadenie s jedným potrubím je lacnejšie, ale je lepšie poskytnúť samostatné potrubie na drenáž kondenzátu. Znížime tak hladinu hluku v systéme a bude ľahšie regulovať tok tepla.
  • Pokiaľ ide o batérie, liatinové radiátory klasickej konfigurácie alebo zariadenia z oceľového panelu sú ideálne pre náš účel.

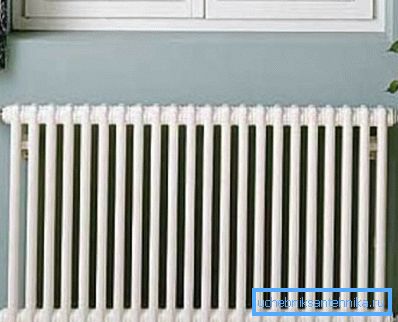

Foto nainštalovaného chladiča
  • Pre každý vykurovací okruh získavame výfukový ventil, ktorý automaticky nastaví tlak v systéme.

Nuance montáže

Práce na usporiadaní začínajú inštaláciou kotla.

Táto inštrukcia odporúča postupovať takto:

  • Ohrievač vody je najlepšie inštalovaný v suteréne alebo v podzemnej miestnosti - preto sa vykurovaná para vďaka prirodzeným silám vyvedie cez potrubia. Súčasne sa kondenzát vracia do nádrže gravitáciou.

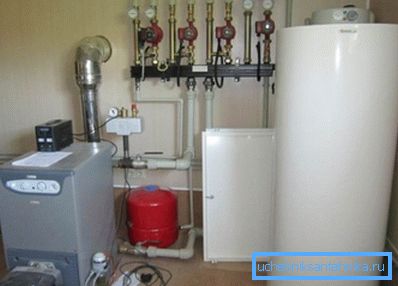

Kotol je inštalovaný v suteréne
  • Miestnosť na inštaláciu kotla obložiť nehorľavý materiál. Pri samotnom kotle namontujeme samostatnú monolitickú základňu, ktorá je navrhnutá tak, aby zabránila jeho premiestneniu počas prevádzky.
  • Na výstupe kotla musí byť namontovaný parný ventil, ktorý sa používa na nastavenie prietoku pary.
  • Nad kotlom sa obvykle nachádza membránová expanzná nádrž. Jeho hlavnou funkciou je vyrovnanie tlaku v systéme.
  • Po zavedení medi sme začali položiť potrubia. Pomocou zátvoriek ich fixujeme na nosné konštrukcie.
  • Na stenách vo vybraných miestach inštalujeme vykurovacie batérie. Každý radiátor môže byť vybavený dvoma kohútikmi, čo umožňuje, ak je to potrebné, vypnutie batérie zo systému, čím sa reguluje stupeň ohrevu vzduchu v miestnosti.
  • Opatrne utesnite všetky prípojky, pretože tlak pár v potrubiach bude dosť vysoký.
  • Namontujte výfukové ventily zodpovedné za vypúšťanie prebytočného vzduchu.
Odvzdušňovací ventil kondenzátu

Venujte pozornosť! Ak sa používa otvorený okruh, je nevyhnutné, aby bolo čerpadlo zapnuté, aby sa preniesol vyčerpaný kondenzát z nádrže do kotla.

  • Pripojíme kotol k potrubí, naplníme vodou a vykonáme skúšobnú prevádzku. Počas testov monitorujeme merania manometra, ktoré zaznamenávajú hladinu tlaku a tiež monitorujú vzhľad únikov na kĺboch.

záver

Vyššie popísané schémy ohrevu parou (s jedným alebo dvoma okruhmi s otvoreným alebo uzavretým cyklom) preukazujú maximálnu účinnosť v súkromných domoch a chatách.

Tento dizajn môže byť implementovaný samostatne, ale ak nemáte skúsenosti s vykonávaním tepelno-inžinierskych prác, je lepšie zapojiť odborníkov do riešenia tohto problému, aspoň vo fáze návrhu. A v nuansách vykonávania jednotlivých operácií, video uvedené v článku pomôže pochopiť.
