Panelové vykurovacie telesá - zariadenie a funkcie
Vykurovacie radiátory sú mimoriadne dôležitým prvkom akéhokoľvek vykurovacieho systému, pretože sú to osoby, ktoré vykonávajú vykurovanie okolitého priestoru. Preto musí byť výber týchto vykurovacích zariadení zodpovedne riešený a zoznámiť sa s ich vlastnosťami a typmi vopred.
V tomto článku sa budeme zaoberať zariadením a technickými parametrami jedného z najbežnejších vzorov - panelových radiátorov.

Vlastnosti panelových radiátorov
Všeobecné informácie

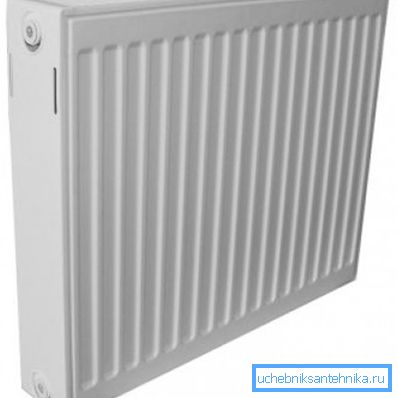

Hlavnou konštrukčnou črtou vykurovacích zariadení tejto triedy je absencia tradičných sekcií, ale predná strana je vyrobená vo forme pevného panelu. Ten je zostavený z dvoch oceľových plechov, ktoré v dôsledku lisovania nadobúdajú potrebný tvar. Konkrétne sú v nich vyrazené potrubia pre nosič tepla.
Pri zváraní dvoch lisovaných dosiek sa vytvorí tenký panel, ktorého hrúbka sotva prekročí jeden centimeter. Radiátor môže pozostávať z jedného alebo viacerých takýchto panelov. Tento dizajn má mnoho výhod, ale zároveň aj niektoré nevýhody, ktoré považujeme za nižšie

V porovnaní s tradičnými alebo bimetalickými radiátormi vykurovania je kapacita oceľových panelov nízka. V dôsledku toho dochádza v systéme vykurovania k rýchlemu cirkulácii chladiacej kvapaliny a v dôsledku toho dochádza k takmer okamžitému ohrevu.
Už po 10 - 15 minútach vykurovanie panelu ohrieva miestnosť. Avšak táto funkcia má tiež nevýhodu - radiátory sa ochladia, keď je systém vypnutý, tak rýchlo, ako sa zahrejú.

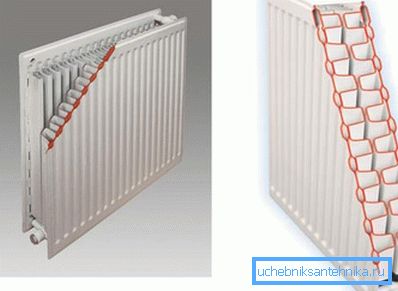

Dôležitým znakom tohto dizajnu je okrem iného aj konvekcia vzduchu, aj keď sa to týka iba radiátorov pozostávajúcich z niekoľkých panelov. Táto funkcia je realizovaná vďaka prítomnosti vzduchových kanálov umiestnených medzi kanálmi pre chladivo.
V dôsledku toho sa prístroj zahrieva nielen vyžarovaním tepelnej energie z puzdra, ale aj kvôli cirkulácii tepelného vzduchu v miestnosti. Vďaka tomu môže účinnosť dizajnu dosiahnuť 75 percent.
Aj napriek skutočnosti, že panely pre radiátory sú vyrobené z vysokokvalitnej vysoko kvalitnej ocele, sú navrhnuté tak, aby fungovali pri nízkom tlaku v systéme (nie viac ako desať atmosfér) a teplote chladiva až do 110 stupňov Celzia. Z týchto dôvodov sa zvyčajne používajú v súkromných a viacpodlažných domoch.
Keďže v centralizovaných vykurovacích systémoch je tlak nad desať atmosfér, v bytových paneloch sú batérie inštalované len v prípade usporiadania samostatných vykurovacích systémov.
Venujte pozornosť! Panelové radiátory v centralizovanom vykurovacom systéme nie je možné použiť nielen kvôli vysokému tlaku, ale aj znečisteniu chladiacej kvapaliny. Úzke kanály sa rýchlo ucpávajú a zariadenie zlyhá. Pre prácu v takýchto podmienkach je preto lepšie používať bimetalické radiátory.
dôstojnosť
Výhody batérií tohto typu sú pomerne málo, nižšie uvádzame hlavné:

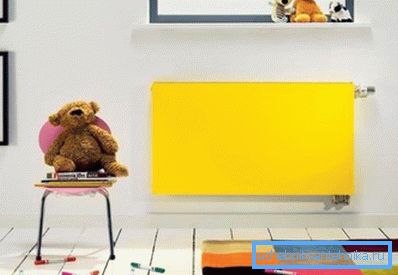

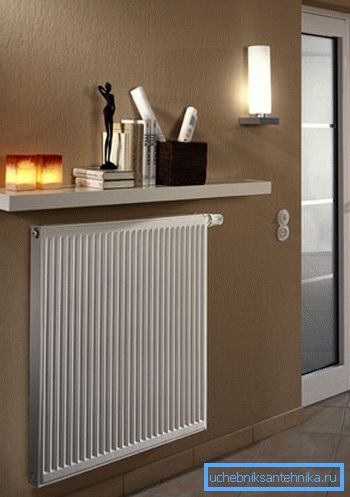

- Skvelý, pomerne jednoduchý, ale zároveň štýlový dizajn. Navyše, moderné zariadenie, ktoré sa používa pri výrobe týchto zariadení, umožňuje vyrábať výrobky v rôznych štýlových možnostiach, od klasického až po minimalizmus.

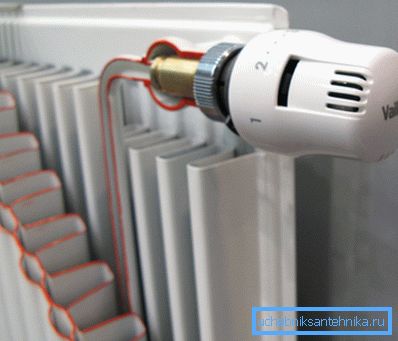

- Schopnosť prispôsobiť stupeň vykurovania zariadenia vďaka tomu, že výrobky sú zvyčajne vybavené všetkými druhmi elektronických alebo mechanických zariadení.
- Zvýšený prenos tepla - ako je uvedené vyššie, použitie princípu konvekcie môže výrazne zvýšiť úroveň účinnosti.

- Cena je podstatne nižšia ako iné typy batérií. Je to spôsobené tým, že samotná oceľ je podstatne nižšia ako meď a hliník.
- Účinnosť - pretože zariadenia majú malú kapacitu, na vykurovanie chladiacej kvapaliny sa spotrebuje oveľa menej energie.
- Multifunkčnosť - zariadenie vykonáva funkciu konvenčného radiátora aj konvektora.
- Nevýznamná hmotnosť vďaka tomu, čo je možné samostatne vykonať inštaláciu batérií.
- Možnosť vybrať zariadenie najvhodnejšej veľkosti a potrebného výkonu.
Tip! Môžete tiež dať vzhľad panelov do obyčajných sekčných batérií, napríklad liatiny, inštaláciou špeciálnych panelov. Okrem toho ich môže nielen zatraktívniť, ale aj účinnejšie. Panely na radiátoroch môžu byť vyrobené z rôznych materiálov, napríklad z dreva alebo kovu.

nedostatky
So všetkými výhodami týchto vykurovacích zariadení nemôžu byť nazývané ideálne radiátory z nasledujúcich dôvodov:
- Exposure to water hammering je jedným z hlavných dôvodov, prečo panelové batérie nie je možné použiť v centralizovaných vykurovacích systémoch.
- Citlivosť na úroveň kyslosti vody - aby sa zabránilo korózii oceľového povrchu, úroveň pH chladiacej kvapaliny musí byť stabilná a udržiavať v rozsahu od 8,3 do 9,5.
- Návod na obsluhu panelových batérií zabraňuje dlhodobému vypúšťaniu vody zo systému. V opačnom prípade sa vnútorné oceľové steny konštrukcie dostanú do kontaktu s kyslíkom, čo povedie k korózii.
Z týchto dôvodov je ďaleko od všetkých prípadov získavanie panelových radiátorov.

Typy panelových radiátorov
Všetky existujúce oceľové radiátory sú rozdelené do niekoľkých skupín.
Najmä podľa spôsobu pripojenia je možné ich rozdeliť na dva typy:

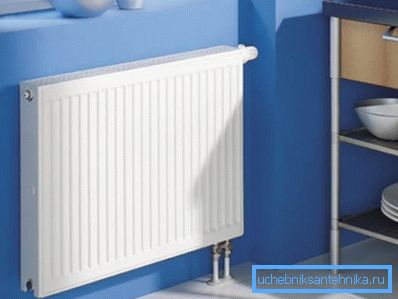

- Zariadenia so spodným pripojením - obe pripojenia batérií sú umiestnené nižšie.. Takéto pripojenie je výhodné v prípadoch, keď sú vykurovacie potrubia v podlahe. Je však potrebné mať na pamäti, že v tomto prípade je koeficient tepelnej straty dosť veľký.

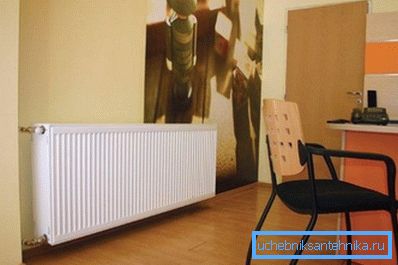

- Pri bočnom pripojení - v tomto prípade je prívod umiestnený na hornej strane a výstup je na dne.. To umožňuje rovnomerné zahrievanie vykurovacieho zariadenia. Avšak, ak dizajn má veľa sekcií, potom v tomto prípade dôjde k významným tepelným stratám.

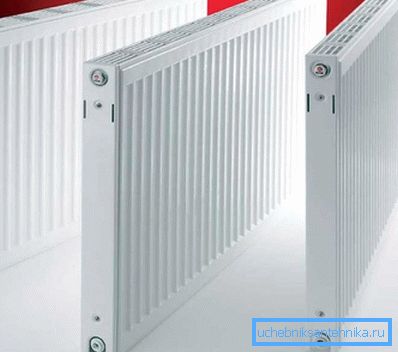

Ako bolo uvedené vyššie, uvažované radiátory sa môžu líšiť v počte panelov. Týmto kritériom sú klasifikované do týchto typov:
Typ 10 | Sú to jednoradové zariadenia bez konvekčných kanálov. |
Typ 11 | Skladá sa z jedného panelu, ale na rozdiel od druhého, má oceľovú prepravku, ktorá zabezpečuje konvekciu vzduchu. |
Typ 21 | Konštrukcia pozostáva z dvoch panelov. |
Typ 22 | Zariadenie obsahuje dva panely a dve lišty, takže vzduchové kanály sú umiestnené na oboch stranách chladiča. |
Typ 21 | Konštrukcia je oceľový panelový radiátor vyrobený z troch panelov s tromi radmi rebier pre priechod vzdušných hmôt. |
Tip! Keď poznáte typy radiátorov, nie je ťažké správne vybrať vykurovacie zariadenia v závislosti od priestoru vykurovanej miestnosti.

Zariadenia sa tiež líšia veľkosťou, ktorá môže byť nasledovná:
- Šírka - 40 - 300 cm;
- Výška - 30 - 90 cm.
Pred zakúpením zariadenia je preto potrebné vypočítať veľkosť vykurovacích radiátorov, ktoré závisia od priestoru miestnosti a výkonu systému.
Výrobcovia oceľových panelových panelov
Ako viete, kvalita batérií závisí nielen od typu dizajnu, ale aj od výrobcu. Preto by ste nemali uprednostňovať najlacnejšie výrobky od menej známych výrobcov. Menšia výhoda môže viesť k tomu, že veľmi skoro bude potrebné zmeniť radiátory vlastnými rukami.

Panely nasledujúcich výrobcov sa odporúčajú dobre:
- Buderus (Nemecko);
- Thermoplus (Taliansko);
- Lidea (Rusko);
- Kermi (Nemecko) a iné.
Okrem toho by mali byť výrobky zakúpené vo veľkých predajniach s hardvérom, aby sa predišlo falšovaniu a aby si boli istí, že predávajúci plní záručné povinnosti.
záver
Panelové oceľové radiátory majú niekoľko výhod oproti ich protipoložkám, avšak je potrebné mať na pamäti, že ich použitie je obmedzené na určité technické vlastnosti. Ak podmienky vo vašom vykurovacom systéme spĺňajú požiadavky týchto zariadení, potom budú vynikajúcou voľbou.
Z videa v tomto článku môžete získať ďalšie informácie o tejto téme.
