Panelové radiátory: dizajnové prvky, výhody a nevýhody,

Klasická liatinová batéria nie vždy zapadá do interiéru. Samozrejme, môžete ho zakryť krásnou obrazovkou alebo ju zavrieť záclonou, ale potom leví podiel tepla jednoducho nedosiahne miestnosť. Riešením v tejto situácii môžu byť kovové radiátory - vyzerajú nezvyčajne a majú vynikajúcu účinnosť.

Vlastnosti dizajnu

Ak je v prípade bežných liatinových batérií ohrievač rozdelený na samostatné časti, potom je povrch panelu pevný. Je vyrobená z oceľového plechu, vo vnútri je často zváraná na rebrá oceľového plechu pre efektívnejšie vykurovanie miestnosti. V dôsledku toho majú panelové radiátory rozvinutý bočný povrch, ktorý zlepšuje prenos tepla.

Vetracie otvory sa vyrábajú v hornej a spodnej časti, aby sa zabezpečila konvekcia. Pri takom zariadení približne 50% energie prenášanej do miestnosti pochádza z tepelného žiarenia z bočného povrchu a približne 50% pochádza z konvekcie. To znamená, že chladný vzduch sa odoberá zospodu a vystupuje cez už horúce otvory. Ďalšie prídavné dosky v konštrukcii sa používajú na nasmerovanie prietoku vzduchu.

V opačnom prípade je princíp fungovania panelových radiátorov rovnaký ako pri bežných batériách - horúca voda ohrieva kov a dodáva miestnosti tepelnú energiu. Zakrivená oceľová rúrka prechádza cez ohrievač, cez ktorý cirkuluje chladiaca kvapalina.

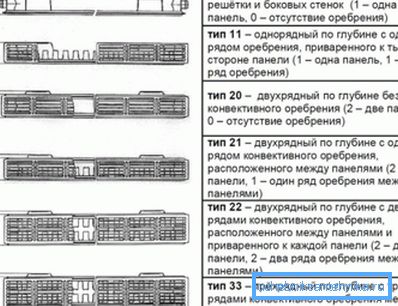

Pokiaľ ide o rozdiely v dizajne, panelové radiátory sú rozdelené na:

• modely bez konvektorového panelu (typ 10) - sú považované za najjednoduchšie, neexistuje konvektorový panel;
• s jedným oceľovým panelom (typ 11) - jednoradové rebrá;
• typ 20 - dvojriadkový panelový chladič bez vnútorných rebier;
• typ 21 - tiež dvojradové, ale je tu aj jedna rada plutv (to znamená, že je k dispozícii konvekcia);
• typ 22 - 2 radov a dvojité vnútorné rebrovanie;

• typ 33 - 3 rady a trojité vnútorné rebrá.

Radiátory s panelovými radiátormi sa tiež môžu značne líšiť vo veľkosti (výškovo aj hĺbkovo). To umožňuje vybrať vykurovacie zariadenie pre obyčajný dom a pre miestnosť s veľkými oknami.

Pokiaľ ide o pripojenie potrubia vykurovacieho systému, existujú obidve varianty s bočným pripojením a so spodným (to znamená, že prívod a spätný tok sú umiestnené v spodnej časti ohrievača).

Venujte pozornosť! Toto čiastočne znižuje účinnosť vykurovania, ale takéto panelové radiátory umožňujú úplne zakryť rúry vykurovacieho systému pod podlahou.

Termostat je zvyčajne zahrnutý v súprave vykurovacích telies so spodným pripojením (už je inštalovaný na samotnom radiátore). Takže bude možné regulovať prevádzku batérie v širokom rozsahu.

Prečítajte si viac o funkciách panelových radiátorov

Panelové ohrievače môžu mať mierne nižšiu účinnosť ako najlepší zástupcovia bežných radiátorov (napríklad bimetalických). Vyplatí sa však úplne so svojim vynikajúcim vzhľadom a rozdiel nie je taký významný. Okrem toho existuje niekoľko funkcií, ktorých znalosti určite nebudú nadbytočné.

Výhody a nevýhody oceľových panelových radiátorov

Panelové radiátory majú pôsobivý zoznam výhod:

• vďaka kombinácii priameho prenosu tepla a konvekcie je účinnosť zariadení vyššia ako 75% a teplo v miestnosti je distribuované rovnomernejšie;
• takéto zariadenia sú charakterizované zníženou potrebou chladiacej kvapaliny, v porovnaní s vykurovacím systémom, ktorý využíva liatinové batérie, potreba vody je viac ako zdvojnásobená;

Venujte pozornosť! Táto funkcia má aj nevýhodu - pretože v systéme vykurovania je malá voda, musí sa kotol zapínať častejšie, aby sa udržala teplota v danom rozsahu. Pri systémoch centralizovaného vykurovania nehrozí množstvo chladiacej kvapaliny v batérii osobitnú úlohu.

• Cena panelového radiátora je nižšia ako vákuová alebo bimetalová. Vysvetľuje to skutočnosť, že oceľ je oveľa nižšia ako meď a dizajn ohrievača je pomerne jednoduchý.

Existujú, samozrejme, niekoľko nevýhod, môžete si vybrať:

• oceľ je náchylná na koróziu a vo všeobecnosti sú zvýšené požiadavky na kvalitu chladiacej kvapaliny. Najmä by mala byť kyslosť udržiavaná na normálnej úrovni (pH by nemalo presiahnuť 9,5);

• Odporúča sa, aby sa panelové radiátory dlhšiu dobu nezanechávali bez vody. Skutočnosťou je, že oceľ bude hrdzavá pri kontakte so vzduchom;
• takéto vykurovacie zariadenia sú vhodné len pre systémy s bežným tlakom a teplotou chladiacej kvapaliny nie vyššou ako 110 ° С;
• netolerujú vodné kladivo.

Inštalácia panelového radiátora

Samotný proces sa trochu líši od inštalácie bežnej batérie.

Pokyny pozostávajú z nasledujúcich bodov:

• Najskôr je potrebné skontrolovať, či prahová doska nie je príliš blízko hornej konvekčnej mriežky. Ak je vzdialenosť menšia ako 7 cm, potom bude horák horší, aby sa vyhrievala miestnosť.

Venujte pozornosť! Výrobcom sa odporúča vybrať si prístroj o 10% silnejší, ak medzery na podlahu a parapet sú menšie ako 10 cm.

• potom sú konzoly umiestnené na stenu, sú vybavené radiátorom;
• Radiátor je ďalej umiestnený na konzolách upevnených v stene. Súčasne sa obal z vykurovacieho zariadenia ešte úplne neodstráni, ale iba v miestach, kde budú napojené napájacie a vypúšťacie potrubia;

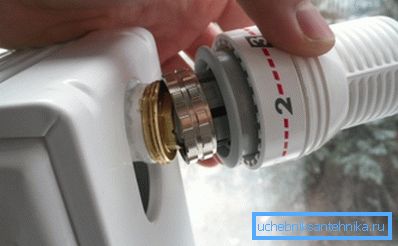

• ak je pripojenie vykonané ručne, ďalším krokom je inštalácia Mayevského žeriavu v hornej časti obrazovky a termostat (ktorý je súčasťou chladiča);

• sú nainštalované zástrčky.

Nakoniec sa obal z vykurovacieho zariadenia odstráni až po ukončení dokončovacích prác v miestnosti. Z tohto dôvodu nie je potrebné ho čistiť od prachu a riziko poškrabania povrchu sa zmenšuje.

Najbežnejšie chyby pri inštalácii sú:

• horizontálna odchýlka počas inštalácie. V dôsledku toho sa tepelný výkon zariadenia zníži, ako je udávaný výrobcom;
• ak je medzera medzi podlahou a spodnou časťou panelového radiátora príliš veľká, vzduch v spodnej časti miestnosti bude príliš chladný, čo spôsobí nepohodlie;
• Je prísne zakázané maľovať ohrievač kovovými farbami (čo zhorší prenos tepla zariadenia) a výstup výfukového zariadenia je tiež pomerne často namaľovaný.

Pokiaľ ide o výber tepelnej energie, môžete jednoducho vypočítať objem miestnosti v kubických metroch a vynásobiť ju 41. Výsledné číslo udáva požadovaný výkon vo wattoch na vykurovanie miestnosti. Technické parametre panelových radiátorov vykurovania nevyhnutne zahŕňajú tento parameter, takže je možné ho prevziať z dokumentácie na ohrievači.

sčítanie

Panelové ohrievače sú veľmi odlišné od všetkých bežných sekčných vykurovacích telies. Takéto ohrievače vyzerajú štýlovo a vyzerajú dobre v každom interiéri a možnosť nižšieho pripojenia stojí za to veľa.

Ktoré panely radiátorov sú lepšie, môžete vám odporučiť, aby ste vybrali modely s vnútornými rebrami, v ktorých sa prenos tepelnej energie uskutoční dvomi spôsobmi.

Video v tomto článku zobrazuje zariadenie ocelového panelového radiátora.
