Ohrievače vodných konvektorov - teplo bez oneskorenia

Používanie vody ako chladiacej kvapaliny je nákladovo efektívny nápad. Namiesto bežných batérií sú v bytoch inštalované ohrievače vody. Také výhody ako: bezpečnosť, kompaktnosť, exkluzívny dizajn prispievajú k rastúcej popularite konvektorov.

Vlastnosti dizajnu

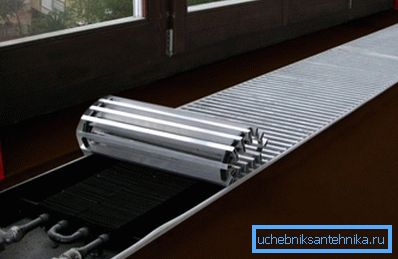

Zariadenie je zvonka obdĺžnikové masívne teleso, ktoré je pokryté mriežkou. Verzia podlahy je ako malá lavička, panel na stenu má malú hrúbku a vstavané panely sa dajú vidieť iba cez mriežku.

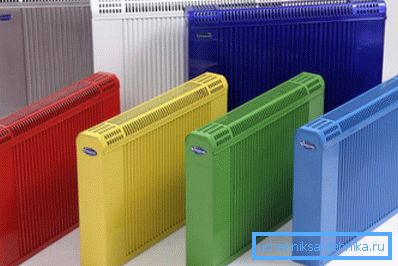

Klasické puzdro je vyrobené z nehrdzavejúcej ocele. Vzhľadom na dizajnové vlastnosti miestnosti a želania zákazníkov môže byť telo vyrobené z dreva, mramorových čipov alebo MDF panelov.

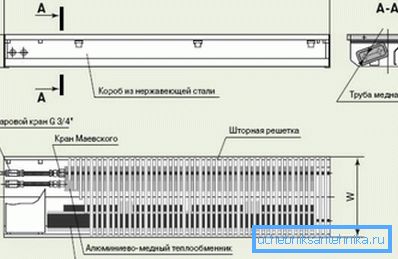

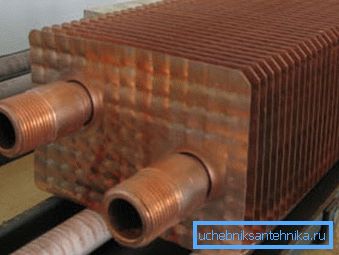

Aské vonkajšie, vnútri konvektora ohrev vody sú zložitejšie. Ich "srdce" sa považuje za výmenník tepla, ktorým je medený povrch alebo rúrka vo forme cievky. Na ňom je pripevnená kolmá metóda pevných lamel.

Miesto ich spojenia s potrubím by malo vylúčiť najmenšie medzery, ktoré znižujú prenos tepla. Meď sa najčastejšie používa pri výrobe dosiek, môže dochádzať k zmenám ocele a hliníka, hlavná je skutočnosť, že tepelná vodivosť je vo výške.

Venujte pozornosť! Vzhľadom na konštantný kontakt s vodou musí byť tento prvok odolný proti korózii. Preto sú preferované neželezné kovy.

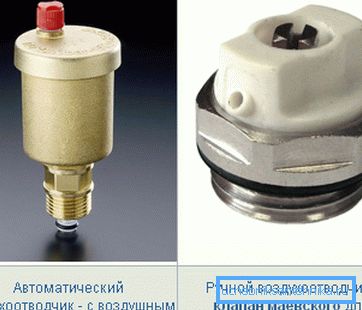

Pripojenie k stúpačke alebo centrálnemu potrubiu sa uskutočňuje prostredníctvom špeciálnych vstupov s vnútorným závitom, ktoré sú umiestnené na konci zariadenia alebo na boku. Na moderných konvektoroch vykurovacej vody sa nainštalujú kohúty, ventily alebo manuálne / automatické ventily, ktoré uvoľňujú nadbytočný vzduch, čo zhoršuje prenos tepla.

Ak je v balení zahrnutý elektronický termostat / termostat, bude monitorovať pracovný rytmus zariadenia. Proces ohrevu sa pravidelne zastaví, keď sa dosiahne nastavená teplota, a začne znovu, keď sa ochladí vzduch.

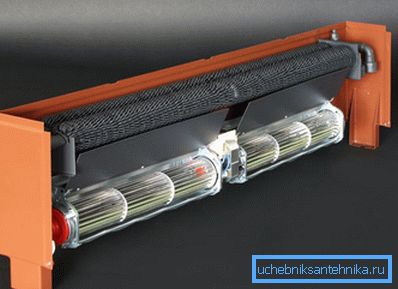

Na zvýšenie cirkulácie vzduchu sa používa ventilátor, ktorý je buď už zabudovaný, alebo musí byť zakúpený. Tento užitočný prídavok (1-2 kusy) sa nachádza iba v ohrievačoch konvektorov na vykurovanie podlahového vykurovania.

Ako konvekcia pomáha udržiavať teplo

Na rozdiel od bežných batérií, ktoré ohrievajú vzduch vyžarovaním tepla z ich povrchov, konvektory na ohrev vody pôsobia inak. Zmiešajú vzduchové hmoty, nahradzujú teplý vzduch chladom a vytvárajú príjemnú atmosféru. Necíti suchosť a špecifický nepríjemný zápach spáleného prachu.

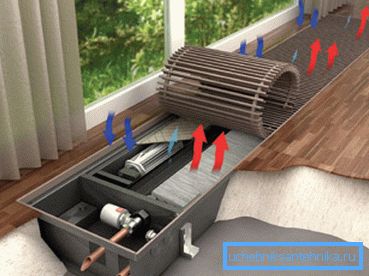

Horúca voda z vykurovacieho systému vstupuje do výmenníka tepla a ohrieva dosky. Vzhľadom na tepelnú vodivosť použitého materiálu, ako je uvedené vyššie, sú časti veľmi rýchlo zahrievané. Prostredníctvom otvorov v mreži sa teplá hmotnosť voľne stúpa, premiestňovaná chladnými masami.

Vstavaný ventilátor stimuluje tento proces a po niekoľkých minútach už môžete cítiť výsledok. Účinnosť stúpa na 95%, čo znemožňuje používanie vodných konvektorov v priestranných miestnostiach s veľkými otvormi pre okná a dvere.

V súlade s požiadavkami GOST 20849-94 musia mať konvektory na vykurovanie vody prvý podstatný znak - tesnosť a pevnosť, ktorá sa kontroluje pri tlaku skúšobnej vody 1,5 MPa. Vykurovacie telesá a puzdro musia byť pokryté antikoróznou, tepelne odolnou kompozíciou.

Okrem iného je vodný konvektor vykurovania relatívne lacný, vzhľadom na jeho rastúcu popularitu. Inštalácia odborníkov na stenové, podlahové alebo soklové konštrukcie vás bude stáť takmer dvakrát lacnejšie ako interná. Táto cena je odôvodnená zložitosťou predbežnej práce na výklenku zariadenia vo zvýšenej podlahe.

Stručný opis typických konvektorov

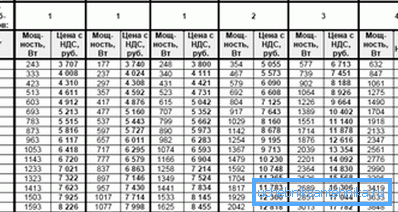

Ich technické charakteristiky sú dôležité pre ohrievače vody, na základe ktorých je vybraný špecifický model vykurovacieho telesa.

Charakteristiky najtypickejších konvektorov sú v rámci nasledujúcich limitov:

• maximálny prípustný tlak počas prevádzky je 16 barov;
• tlakové skúšky - 25 atm;
• teplota vody môže dosiahnuť 130 ° C;
• maximálne ohrievanie puzdra - 60 ° C;
• výmenník tepla môže byť 4 alebo 6 radov;
• objem vody vo výmenníku tepla je 0,7-0,9 l;
• výkon za hodinu od 90 do 170 litrov;
• výkon od 100 do 200 kW;
• hmotnosť sa pohybuje od 14 do 21 kg.

Montážne práce

Návod na inštaláciu ohrievačov vody je jednoduchý a spočíva v pripojení na vykurovacie potrubie. Interiérové ​​modely sú nainštalované súčasne s podlahovým zariadením, môžu byť kedykoľvek inštalované modely steny alebo základnej dosky.

Postup inštalácie zahŕňa zapojenie elektrických káblov, okruhov napájania chladiacej kvapaliny a špeciálne zariadenie pre jednotku, ktoré by malo byť vyrovnané s poslednou podlahou. Je lepšie zveriť túto prácu kvalifikovaným odborníkom.

Venujte pozornosť! Vypočítajte si kapacitu inštalácie, ak chcete inštruovať odborníka, ak nie ste tepelným inžinierom, nemôžete pri výpočte vykurovania brať do úvahy napríklad tepelné straty. Budete potrebovať informácie o priestore miestnosti, jej izolácii a výške stropov.

V závislosti od účelu môže konvektor vykurovacej vody vykonávať 2 funkcie:

• vyhrievanie miestnosti - zariadenie je inštalované mimo okenných otvorov;
• vytvoriť vzduchovú bariéru pre studený vzduch v priestore okien - ohrievač oproti oknu vo vzdialenosti 20 až 30 cm.

Bezchybné vykurovanie je dosiahnuté splnením nasledujúcich podmienok inštalácie:

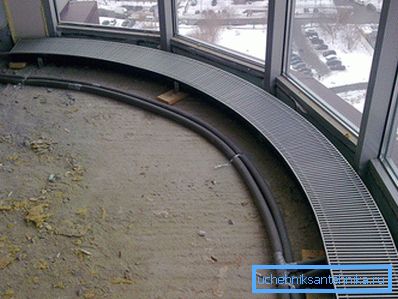

1. Vstup / výstup chladiacej kvapaliny je vyrobený z pevných alebo ohybných spojov a uzatváracích ventilov (V cene).

1. Konvektorová výklenka by mala mať takú hĺbku, aby dekoračný kryt zariadenia bol v rovine s hotovou podlahou.
2. Prípustné medzery na šírke a výške konvektora od 10 do 15 mm.
3. Nastavenie vodných ohrievačov konvektora vodorovne zarovnaných a zaistených.
4. Medzery sú izolované a zapečatené špeciálnym materiálom..
5. Po inštalácii hotovej podlahy pripojte eyelinery (elektrický je potrebný, ak je zabudovaný ventilátor).
6. Zvyšné medzery uzatvorte tesniacim materiálom / konečnou úpravou, zapnite prístroj a kryt s mriežkou.

Inštalácia ohrievačov steny a podstavca nemá toľko odtieňov a spočíva v pripojení predmetu k vodovodnej sieti a to je jednoduché s vlastnými rukami.

Pred prácou s ohrievačom stien musíte vybrať batériu a potom prejsť priamo na inštaláciu.

1. Namiesto konektorov závitovky zaskrutkujte na objímky dve spojky s rovnakým priemerom, zvyčajne 20 mm.
2. Na konzolách upevnite konvektor a zarovnajte jeho os s osami závitov.
3. Natrite závit na ohrievači, zasuňte spoje až na doraz a dotiahnite poistné matice.
4. Aby ste sa vyhli vodnému kladeniu, spustite stúpacie zariadenie, ventily otvorte pomaly.

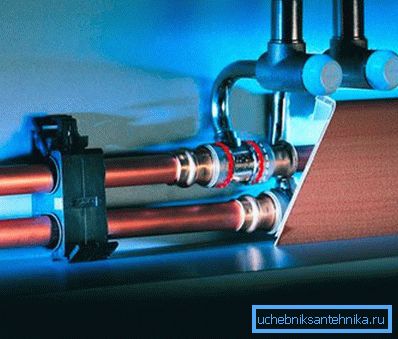

Venujte pozornosť! Pri pripájaní modelu soklov k mestskému vykurovaciemu systému použite viacvrstvové plastové rúry vyrobené zo zosieťovaného polyetylénu so špeciálnym príslušenstvom. Druhou možnosťou je spájkovanie medenými tvarovkami pre rúry. To ochráni dizajn pred trikmi so zmenami teploty vody a tlakových rázov.

sčítanie

Použitie vodných konvektorov - najlacnejšia forma vykurovania. Rôzne inštalačné inštalácie vám umožňujú jemne zohriať miestnosť bez vysušenia vzduchu. Systémy regulácie teploty vám umožňujú udržiavať konštantný tepelný prah, čím ušetríte rodinný rozpočet.

Video v tomto článku bude detailne a ľahko demonštrovať proces inštalácie vodného konvektora.
