Ohrievače pre vetranie: typy, inštalácia, výpočet
Témou tohto článku sú zariadenia na ohrev vzduchu v napájacej vetve. Zistíme, aké sú a ako sú namontované. Okrem toho musíme zistiť, ako sa vykonáva výpočet ohrievača vzduchu.

Účel použitia
A v skutočnosti, prečo potrebujete prívod teplého vzduchu?
Existuje niekoľko dôvodov:
- Jeho nízka teplota znamená nevyhnutnú kondenzáciu vo ventilačných kanáloch.. Akékoľvek opatrenia na tepelnú izoláciu vetracích rúrok znižujú len ich počet, ale problém úplne nevyriešia. Ale vykurovanie vzduchu na vstupe z ulice vám umožní zabudnúť na kondenzáciu vlhkosti.
- Strela ľadového vzduchu v spálni alebo škôlke sotva učiní Váš pobyt pohodlným a bezpečným pre vaše zdravie.
Mimochodom: často v týchto miestnostiach je organizovaná len kapucňa. Prívod je zabezpečený vďaka cirkulácii vzduchu medzi miestnosťami.

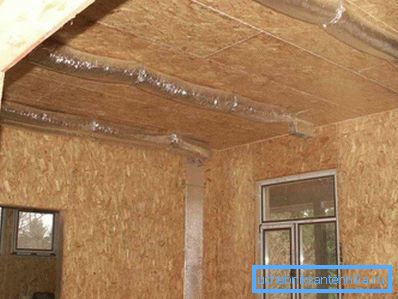

- Nakoniec existuje taká vec, ako je systém na vykurovanie vzduchu. Vyhrievaný prívodný vzduch spolu s regeneračnými systémami eliminuje potrebu radiátorov alebo podlahového vykurovania spolu so zložitým a drahým zapojením tepelného nosiča.

typy
Podľa akých označení môžu byť ohrievače klasifikované?
Zdroj tepla
V jeho kvalite možno použiť:
- Elektrina.
- Teplo generované individuálnym vykurovacím kotlom, kotolňou alebo CHP a dodané do ohrievača chladiacou kvapalinou.
Pozrime sa na oba schémy trochu podrobnejšie.

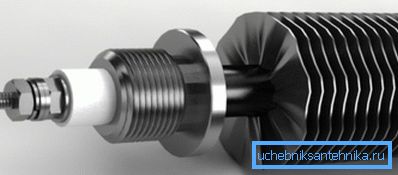

Elektrický ohrievač vzduchu na vetranie čerstvého vzduchu je zvyčajne niekoľko rúrkových elektrických ohrievačov (vykurovacích prvkov) s plutvami, ktoré sú na nich stlačené, aby sa zvýšila výmenná plocha tepla. Elektrická energia týchto zariadení môže dosiahnuť stovky kilowattov.
S výkonom 3,5 kW nie sú pripojené k zásuvke, ale priamo na panel s oddeleným káblom; pri napájaní od 7 kW sa odporúča výkon od 380 voltov.

Odkaz: vykurovanie vodičov je priamo úmerné prúdu, ktorý preteká. Zvýšenie napájacieho napätia umožňuje znížiť prevádzkový prúd pri zachovaní elektrickej energie.
Aké sú výhody elektrického ohrievača na vetranie na pozadí vody?
- Jednoduchá inštalácia. Súhlaste s tým, že je oveľa jednoduchšie pripojiť kábel k vykurovaciemu zariadeniu ako cirkuláciu chladiacej kvapaliny.
- Žiadne problémy s izoláciou vložky. Strata elektrického kábla vzhľadom na jeho vlastný elektrický odpor je o dva poriadky menšia ako tepelné straty v potrubí s akýmkoľvek chladiacim prostriedkom.
- Jednoduché nastavenie teploty vzduchu. Aby teplota prívodného vzduchu bola konštantná, postačí namontovať nekomplikovaný riadiaci obvod s teplotným snímačom v napájacom okruhu ohrievača. Na porovnanie, systém ohrievačov vody vás prinúti vyriešiť problémy súvisiace s teplotou vzduchu, nosičom tepla a výkonom kotla.
Má napájací zdroj chyby?
- Cena elektrického zariadenia je o niečo vyššia ako cena za vodu. Napríklad 45-kilowatt elektrický ohrievač je možné zakúpiť za 10-11 tisíc rubľov; ohrievač vody rovnakej kapacity bude stáť len 6-7 tisíc.
- Čo je dôležitejšie, pri priamom vykurovaní elektrickou energiou sú poburujúce prevádzkové náklady. Na ohrev chladiacej kvapaliny, ktorá prenáša teplo do vykurovacej sústavy vzduchu, sa používa teplo spaľovania plynu, uhlia alebo peliet; toto teplo v kilowattoch je oveľa lacnejšie ako elektrina.
Zdroj tepla | Cena za kilowatthodinu tepla, rubľov |
Hlavný plyn | 0.7 |
uhlie | 1.4 |
Pellets | 1.8 |
elektrickej energie | 3.6 |
Ohrievače vody na prívodné vetranie sú vo všeobecnosti bežné výmenníky tepla s vyvinutými rebrami.

Voda alebo iná chladiaca kvapalina, ktorá v nich cirkuluje, odvádza teplo do vzduchu prechádzajúceho rebrami.
Výhody a nevýhody schémy odzrkadľujú vlastnosti konkurenčného riešenia:
- Náklady na ohrievač sú minimálne.
- Náklady počas prevádzky sú určené typom použitého paliva a kvalitou izolácie tepelného prenosu.
- Nastavenie teploty vzduchu je pomerne zložité a zahŕňa flexibilný systém na reguláciu obehu a / alebo kotla.
materiály
Pri elektrických ohrievačoch vzduchu sa zvyčajne používajú hliníkové alebo oceľové rebrá na štandardných vykurovacích telesách; menej bežný režim vykurovania s otvorenou zväzkom zväzku.

Pre ohrievače vody sú charakteristické tri verzie.
- Oceľové rúrky s oceľovými rebrami zabezpečujú maximálnu lacnosť konštrukcie.
- Hliníkové trubice s hliníkovými rebrami vďaka vyššej tepelnej vodivosti hliníka zaručujú mierne vyšší prenos tepla.
- Nakoniec bimetalické výmenníky tepla vyrobené z medenej rúrky s hliníkovými rebrami poskytujú maximálny prenos tepla za cenu o niečo nižšej odolnosti voči hydraulickému tlaku.
Vlastné spustenie
Pár riešení si zaslúži zvláštne zmienku.

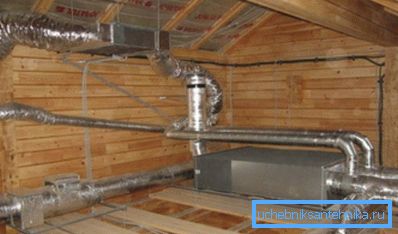

- Vzduchotechnické jednotky sú ohrievač s predinštalovaným ventilátorom na prívod vzduchu.

- Okrem toho priemysel vyrába produkty s tepelnými rekuperátormi. Časť tepelnej energie sa odoberá z prietoku vzduchu vo výfukovej vetve.
montážne
Ak sa pri inštalácii elektrických zariadení nevyskytujú žiadne špeciálne problémy, potom všetko je s vodou o niečo komplikovanejšie. Aká je väzba ventilačného ohrievača? Pri samonabíjacom vykurovacom systéme s nízkym výkonom by bolo najjednoduchším riešením inštalácia pár uzatváracích ventilov (v prípade opravy) a termostatická hlavica na výstupe do medzery pred ohrievačom.
Okrem toho je privádzanie do všeobecného vykurovacieho systému nevyhnutne vybavené obtokom, ktorý umožní vypnutie zariadenia bez zastavenia cirkulácie. Ak je vysokokapacitný ohrievač vzduchu zodpovedný za vykurovanie vzduchu vo vetraní celej budovy, táto inštrukcia bude samozrejme nevhodná. Tu je jedna z možných programov páskovania.
Pravdepodobne schéma vyžaduje niekoľko pripomienok.
- Uzavreté ventily na vstupe, ako v predchádzajúcom prípade, sú potrebné v prípade opravy alebo výmeny samotného ohrievača alebo uzavieracích ventilov bez zastavenia cirkulácie v hlavnom okruhu.
- Hrubý filter zabraňuje zablokovaniu trojcestného ventilu alebo čerpadla s drsnosťou, pieskom alebo hrdzou.
- Cirkulačné čerpadlo umožňuje chladiacej kvapaline cirkulovať cez malý krúžok cez prepojku.
- Poistný ventil zabraňuje tomu, aby sa chladiaca kvapalina pohybovala cez prepojku v opačnom smere: tlak na prietokovej rúre je vždy väčší.
- Nakoniec hlavný prvok schémy - trojcestný ventil s elektrickým pohonom a snímačom teploty - umožňuje zmiešanie média na prenos tepla z napájacích a spätných potrubí a dávkuje zmes v závislosti od nameraných hodnôt senzora.

Dôležité: Okamžik, ktorý nie je vyznačený na schematickom obrázku, bude funkčný len vtedy, ak je na spätnom potrubí pridržiavaciu podložku (napríklad na jednej z prírub spodného ventilu).
kalkulácie
Aký je výpočet výkonu ventilačného ohrievača?
Tu jednoduchý vzorec Q (W) = L * 0.335 * (TV-Tn), kde:
- Q - výkon zariadenia;
- L - prietok vzduchu v kubických metroch za hodinu;
- TV a Tn - výstupný a vstrekovaný tok teploty.
Takže pre vonkajšiu teplotu -5 ° C, cieľovú teplotu vstupného vetrania + 18 ° C a spotrebu vzduchu 500 m3 / hod bude výpočet ventilačného ohrievača 500 * 0,335 * 23 = 3852,5 wattov.

záver
Dúfame, že sme boli schopní odpovedať na všetky otázky, ktoré sa nahromadili v čitateľovi.
Dodatočný materiál prípadu, ako zvyčajne, nájdete v priloženom videu v tomto článku. Veľa šťastia!
