Oddiel liatinového chladiča: výhody a nevýhody, technické

Litinové radiátory sa používajú na obytné vykurovanie veľmi dlho. Majú veľký počet pozitívnych vlastností, ktoré im umožňujú konkurovať pokročilejším modelom dodnes. Je však veľmi dôležité brať do úvahy všetky technické parametre jednej časti batérie, aby sa zabránilo chybám pri ich inštalácii a prevádzke. Toto sa bude diskutovať v tomto článku.

Všeobecné ustanovenia

Po prvé, poďme sa zaoberať kladnými a protikladnými zliatinovými batériami:

dôstojnosť

• Odolnosť proti korózii. Môžete byť pokojní dokonca aj v letných obdobiach, keď je kvapalina odvádzaná zo systému, bude liatina stáť.
• Nenáročná kvalita chladiacej kvapaliny, čo je veľmi dôležité pre obytné vykurovacie systémy, kde nemôžete kontrolovať zloženie kvapaliny pretekajúcej potrubia z centrálnej kotolne.

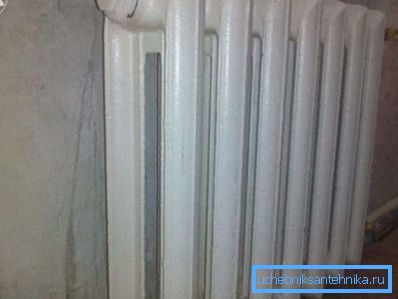

• trvanlivosť. Prevádzkové obdobie je najmenej 35 rokov.

• Nízka cena. Najmä v porovnaní s novším hliníkovým a bimetalickým modelom.
• Vysoká emisia tepla. V kombinácii s veľkou plochou získate výkonný ohrievač pre váš dom.

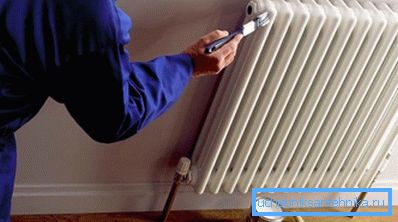

• Jednoduchá inštrukcia. Po inštalácii a aplikácii farby môžete dlho zabudnúť na potrebu údržby liatinovej konštrukcie.
• Mierna zotrvačnosť. Dokonca aj po vypnutí vykurovania zostanú batérie zo železa dlhšie.

nedostatky

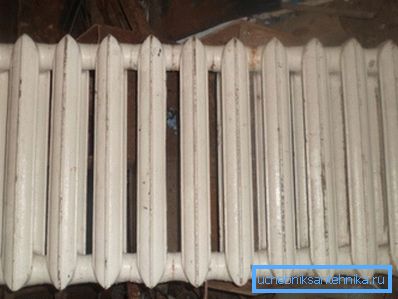

• Veľká váha. To je jeden z najväčších problémov, ktoré vznikajú v procese inštalácie liatinových radiátorov vlastnými rukami. Hmotnosť jednej batérie, v závislosti od počtu článkov sa môže meniť od 50 kg do 150 kg, ktoré budú neuveriteľné ťažkosti, a to aj s banálnymi suspendačními železných výrobkov na držiaky, nehovoriac nesú aspoň jednej miestnosti do druhej. Okrem toho sa budete musieť starať aj o posilnenie montážneho systému.

• Krehkosť. Napriek svojej vizuálnej sile a pevnosti je liatina veľmi krehkým materiálom.

Tip: Pri prevode liatinovej batérie buďte mimoriadne opatrní a snažte sa vyhnúť náhodnému úderu na podlahe alebo zárubni dverí. Faktom je, že v čase zrážky sa na ňom môžu objaviť mikrotrhly, ktoré sa časom zvýšia a spôsobia veľa problémov.

• Potreba pravidelného lakovania.

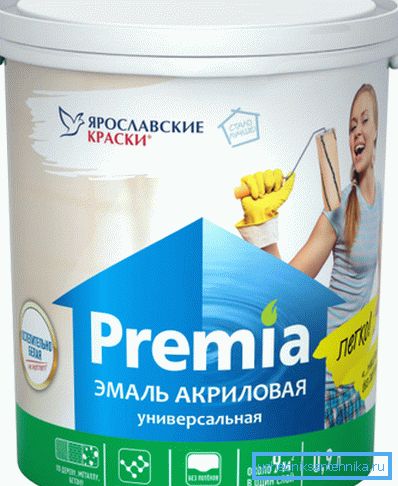

Tip: pre lakovanie sa odporúča použiť akrylové formulácie, ktoré nie sú toxické. V opačnom prípade bude neustále vykurovací akumulátor neustálym zdrojom nepríjemných zápachov a toxických výparov.

Technická špecifikácia

Koľko kilowattov v jednej časti liatinového radiátora a akú veľkosť má mať celá batéria? Tieto otázky sú veľmi dôležité.

produktivita

Pred inštaláciou by malo byť zrejmé, koľko kW v 1 časti liatinového radiátora. Umožní vám vybrať ich optimálnu sumu na umiestnenie konkrétnych zväzkov. Okrem toho by ste sa mali oboznámiť s ďalšími dôležitými parametrami, pre ktoré uvádzame ako príklady najbežnejšie modely:

Keď vieme, koľko kW v jednej časti liatinového radiátora je ľahké určiť ich požadované množstvo.

Tip: Ak je samo-výpočet počtu sekcií liatinového radiátora obtiažny, môžete vždy použiť jeden z online kalkulátorov dostupných na internete. Tam budete musieť zadať len rozmery svojej miestnosti a uviesť vybraný model batérie.

Je tiež dôležité zvážiť spôsob pripojenia potrubia, ktorý ovplyvňuje aj výkon batérie:

Ako je vidieť na obrázku, obojstranné spojenie rúr je najúčinnejšie. Zároveň je potrebné napájať sa na jednej strane a odtokom na strane druhej, čo úplne korešponduje s kurzom fyziky, z ktorého si každý pamätá, že sa teplá kvapalina stúpa a studená zostupuje. To znamená, že horúca chladiaca kvapalina vstúpi zhora, ochladí sa a vystupuje cez spodný otvor, čím sa čo najviac vzdáva svojho tepla.

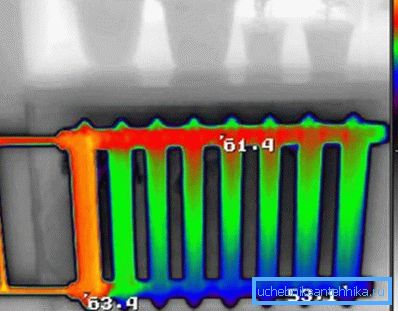

Ak ignorujeme toto pravidlo, môžeme sledovať nasledujúci výsledok:

Tu vidíme studený uhol, čo výrazne znižuje systém prenosu tepla.

Dôležité technické vlastnosti liatinového radiátorového úseku tu však nekončia. Počet sekcií sme vypočítali, ale stále potrebujeme predstavu o hmotnosti a objeme štruktúry.

Hmotnosť a veľkosť

Hmotnosť a objem časti liatinového radiátora nájdete v nasledujúcej tabuľke:

Keď viete, akú veľkú časť liatinového chladiča máte, môžete kedykoľvek vypočítať celkovú plochu, ktorá vám poskytne predstavu o mieste, ktoré zaberá na stenu.

Ak to chcete urobiť, postupujte takto:

• Za týmto účelom najskôr nájdite oblasť časti liatinového radiátora vynásobením jeho výšky a šírky medzi sebou.
• Výsledné číslo sa znova vynásobí, ale tentokrát počtom častí, ktoré sú zvyčajne 7-12 kusov.

Nahraďte hodnoty značky FM1: 370? 80 = 29600 mm2, čo je približne 0,03 m2. Predpokladajme, že batéria pozostáva zo siedmich častí, potom: 0,03? 7 = 0,21 m2. Takýto stenový úsek bude potrebný na umiestnenie príslušného radiátora liatiny.

Hmotnosť pracovného liatinového radiátora je tiež potrebná na správne vyberanie držiakov na jeho pripevnenie. Zoberte rovnakú značku a priemernú hmotnosť jednej časti: 4? 7 = 28 kg. Ale vzhľadom na to, koľko vody je v jednej časti liatinového radiátora (opäť vezmeme priemernú hodnotu), prepočítame a získavame: 28 + 7 - 0,8 = 34. Okrem toho je potrebné brať do úvahy aj možnú tepelnú expanziu materiálu. Výsledkom je, že upevňovacie prvky sa najlepšie vyberajú s očakávaním, že môžu bezpečne držať konštrukciu s hmotnosťou 40 kg.

záver

Litinové batérie, aj napriek vzniku mnohých pokročilejších radiátorov, sú stále v dopyte. Odolnosť proti korózii, trvanlivosť a nízke náklady sú hlavnými dôvodmi ich popularity. Najväčším problémom je veľká váha, vyžaduje starostlivý prístup k inštalácii zariadení a predbežné výpočty.

Videozáznam v tomto článku vám poskytne príležitosť zoznámiť sa s ďalšími materiálmi, ktoré priamo súvisia s prezentovanými informáciami. Liatinové batérie s pravým prístupom a dnes dokonale zvládnuť ich úlohu vykurovania obývacej izby.
