Oceľové rúrkové vykurovacie radiátory pre obytné a

Jedným z najdôležitejších parametrov v každej izbe je príjemná teplota. Dá sa to dosiahnuť pomocou rôznych vykurovacích systémov, ktoré sa používajú v obytnej a priemyselnej výstavbe.

Najčastejšie sa teplo prenáša do atmosféry miestnosti pomocou radiátorov, ktorých dizajn môže byť ľubovoľný. Dnes budeme hovoriť o trubicovej konštrukcii, povieme vám o jej charakteristikách, rozmeroch a ďalších parametroch.

Princíp činnosti radiátorov

Hoci existuje niekoľko spôsobov, ako vykurovať miestnosť, najstaršie a najspoľahlivejšie sú stále považované za radiátory pozostávajúce zo sekcií. Vo vnútri zariadenia sú potrebné kanály na pohyb chladiacej kvapaliny, ktorá je najčastejšie bežnou vodou.

Radšej zvážte princíp fungovania radiátorov, ktorý sa zameriava na tri komponenty:

1. žiarenie - počas prevádzky batérie vyžarujú teplo. Mimochodom, bolo zrejmé, že tmavé predmety dávajú do atmosféry miestnosti viac ako ľahké.
2. prúdenie - druh prenosu tepla, keď prestup vnútornej energie dochádza v tokoch a tryskách.
3. Tepelná vodivosť - proces prenosu tepelnej energie z ohrievaných telies na menej ohriate.

Vykonajte radiátory z:

• liatina;
• hliník;
• oceľ;
• meď.

Môžu byť tiež bimetalické, napríklad vo vnútri medi, a na vrchole hliníka, alebo ocele plus hliník.

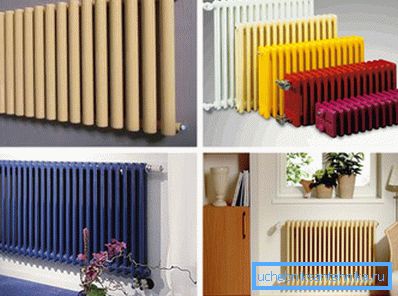

Konštrukcia môže byť panelová a rúrková. Tie sa dnes stali hlavne v dopyte, pretože ich efektívnosť a zaujímavé dizajnové riešenia. Nižšie uvažujeme tieto parametre podrobnejšie.

vlastnosti

Trubkové radiátory pozostávajú z niekoľkých častí, ako je väčšina ostatných konštrukcií tohto typu. V nich však nie sú skrútené, ako v liatinových, hliníkových alebo bimetalových radiátoroch vykurovania, ale sú zvárané dohromady.

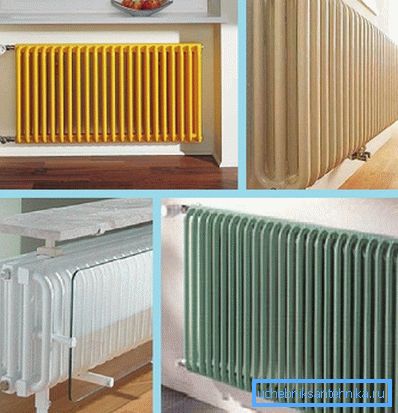

Stupeň účinnosti zariadenia závisí od počtu rúr v úseku. Napríklad minimálna účinnosť sa dá získať z 2 rúr, najlepšou možnosťou je 6.

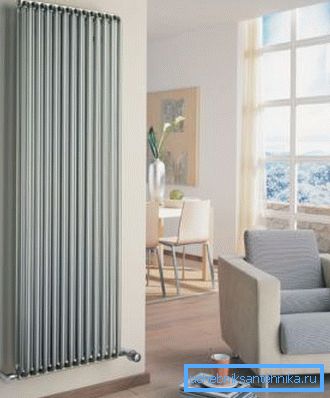

Tip: na ohrev veľkej plochy odporúčame inštalovať radiátory s vyššou hĺbkou, v ktorých bude účinnosť vyššia.

Obvykle sú rúrkové konštrukcie na vykurovanie vyrobené z ocele. Obľúbenosť materiálu zvyšuje svoju silu a spoľahlivosť v prevádzke, navyše trvá agresívne prostredie. V našich podmienkach sa tento parameter považuje za dôležitý, pretože kvalita chladiacej kvapaliny sa zvyčajne nachádza na nízkej úrovni.

Tieto a ďalšie vlastnosti, ako napríklad nízka hmotnosť, ktoré umožňujú rýchlo zostaviť a rozoberať zariadenia ručne, umožňujú, aby zariadenia zostali v dopyte na trhu. Okrem toho cena oceľového radiátora je 2 až 5 krát nižšia ako oceľový chladič alebo hliník jedna z rovnakých vykurovacích plôch.

výhody:

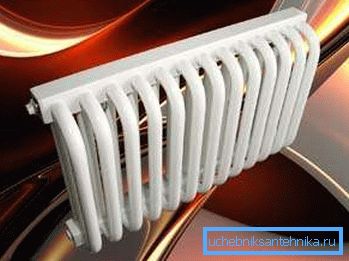

1. Hygiena, pretože zariadenie nemá ostré rohy, je ľahko čistiteľné od prachu. Rovnaký parameter je pre deti bezpečnejší.
2. Toleruje tlakové kvapky vykurovacej ocele.
3. Materiál výroby sa líši v odolnosti voči korózii. Na zlepšenie svojich technických vlastností je potiahnutá vnútri polymérnymi zlúčeninami, čo zvyšuje životnosť zariadení.

nevýhody:

1. Nízke emisie tepla, preto ak budeme brať cenu za 1 kW výkonu ako bod výpočtu, zariadenie bude najdrahšie.
2. Oblasti bodového zvárania sú potenciálnym rizikom týchto radiátorov. Vzhľadom na silné tlakové kvapky môžu unikať.

Tip: Inštalácia takýchto zariadení je výhodná v systémoch autonómneho vykurovania.

Celkové rozmery a tlak

Prvý parameter je potrebný na výber miesta inštalácie ohrievača:

Vypočítajte počet sekcií

Ako bolo uvedené vyššie, rúrkové vykurovanie môže byť inštalované v ústrednom vykurovacom systéme av individuálnom vykurovaní. Hoci druhá možnosť je najvýhodnejšia v dôsledku nízkeho tlaku chladiaceho média.

Avšak bez ohľadu na to, kde je nainštalovaný, je mimoriadne dôležité správne vyčísliť potrebný počet jeho sekcií. V opačnom prípade nebudete mať očakávaný účinok pohodlia.

Konštrukcia, aj keď má sekcionálne zariadenie, ale nie je skladateľná, takže nemôžete neskôr pridať chybné alebo odstrániť ďalšie. Štandardné číslo je 2., 6., 8. a 12 sekčných radiátorov, niekedy nájdete komerčne dostupné batérie pozostávajúce zo 14 alebo 16 batérií.

Tip: pri výpočte počtu úsekov zohľadnite, že priemerný tepelný výkon každého z nich môže byť v rozmedzí 80-120 wattov.

Stavebníctvo hovorí, že podľa noriem pre vykurovanie 1 m² potrebujete minúť 100 wattov tepla. Potrebujete poznať iba priestor v miestnosti a vynásobiť túto hodnotu o 100 wattov.

Pri výpočte by sa mali brať do úvahy aj tieto faktory:

1. Ak sú 2 vonkajšie steny a 1 okno v miestnosti, je potrebné pripočítať k výslednej hodnote 20%.
2. S 2 vonkajšími stenami a 1. oknom sa dopyt zvyšuje o 30%.
3. Ak je okno obrátené na sever alebo severovýchod, množstvo tepla by sa malo pridať do 10%.
4. Pri inštalácii trubicového radiátora musí byť zapustený do nekrytého hlbokého výklenku, prenos tepla sa musí zvýšiť o 5%.
5. Pri uzatvorenom výklenku s pevným panelom as 2 horizontálnymi drážkami zvýšite prívod tepla o 15%.

Tip: Ak je v miestnosti niekoľko faktorov, ktoré si vyžadujú zvýšenie tepelnej energie, musia sa zhrnúť, aby sa dosiahla konečná potreba vykurovania.

príklad

Ak je priestor miestnosti 20 m² potrebujete - 20 x 100 W = 2000 W. Potom je potrebné rozdeliť priemernú hodnotu prenosu tepla jednej časti - 2000: 100 W = 20 (sekcie). Teraz si môžete zakúpiť jeden alebo dva radiátory tak, aby súčet ich sekcií sa rovnal 20.

Ak má miestnosť 1 okienko a 2 vonkajšie steny, pridajte ďalšie 4 sekcie - 20 x 20% = 24 sekcií.

Ako pripojiť rúrkové radiátory

Existujú tri hlavné spôsoby pripojenia tohto typu ohrievača k domácemu vykurovaciemu systému:

1. spodná bielizeň - potrubie zo zdroja tepla sa na jednej strane dodáva do dolnej radiátorovej rúry, výstup je pripojený k druhej.

1. postranné - horná vodovodná rúrka je na jednej strane pripojená k hornému potrubiu, odstránenie je vykonané zo spodného konca.

1. uhlopriečka - potrubie zo zdroja tepla je privádzané do hornej odbočujúcej rúrky batérie, zatiaľ čo výstup je vytvorený z opačnej strany od spodnej odbočky.

Tip: Odborníci sa domnievajú, že najväčší vplyv prenosu tepla z chladiča je možné získať s bočným pripojením.

Trubkové radiátory v dizajne miestnosti

Pri výbere ohrievača odporúčame pokračovať nielen z jeho nákladov, ale dôležitým faktorom bude aj vzhľad zariadenia. Tiež je vhodné vziať do úvahy architektonické prvky budov a dizajn izbového vykurovacieho systému.

Súčasne existuje veľa obmedzení, ktoré môžu ovplyvniť výber vykurovacieho zariadenia, napríklad návrh miestnosti a vlastnosti materiálu, z ktorého je vykurovacie teleso vyrobené.

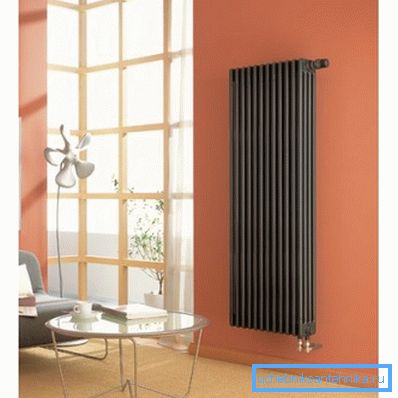

Hoci je rozsah takýchto produktov dosť veľký, osobitné miesto zaujíma obava Arbonia, motto ktorého je "teplo priestorov v najlepšom tvare". Jeho hlavnými produktmi sú rúrkové radiátory z ocele, dizajnové radiátory a ohrievače uterákov.

Pri navrhovaní vykurovacieho zariadenia sa zohľadňuje nielen optimálna tepelná distribúcia žiarenia a konvekcie, ale aj estetická zložka zariadenia. Výrobky môžete používať v priemyselných a obytných budovách, pretože zaoblené rohy nepredstavujú nebezpečenstvo pre ľudí a ľahké čistenie umožňuje aj alergii, aby sa cítili dobre.

záver

Po podrobnom zvážení v oceľových rúrkových radiátoroch je možné povedať, že úspešne zapadajú do priestoru všetkých priestorov - obytných a priemyselných. Pri výbere je potrebné dbať na správny výber sekcií, ako aj na estetickú stránku zariadení.

Najlepšie je použiť v autonómnom vykurovaní, kde je nízky tlak chladiacej kvapaliny. Videá v článku vám pomôžu nájsť ďalšie informácie o tejto téme.
