Návrh teploty okolia pre návrh vykurovania a teplotu

Čo určuje teplotu radiátorov v mestskom byte? Spravuje ho GOST alebo SNiP? Ako sa vzťahuje teplotný rozvrh vykurovacieho systému na klimatickú zónu? Pokúsme sa odpovedať na tieto otázky.

Vypočítaná teplota vzduchu

Koncepcia teploty vykurovacieho obdobia sa nevzťahuje len na teplotný rozvrh. Stanovujú požiadavky na stupeň tepelnej izolácie budovy, jej veľkosť a tepelný tok z vykurovacích zariadení umiestnených v obytných a iných priestoroch, zasklenie a kvalita tesnenia vstupov.

Takže čo je tento koncept? Ide len o priemernú teplotu najchladnejších piatich dní posledných 50 rokov, počas ktorých by mala prevádzka vykurovacieho systému poskytovať komfortné podmienky v budovách.

Tieto podmienky sú opísané v uznesení vlády Ruskej federácie z 23. mája 2006. Pravidlá poskytovania verejných služieb občanom:

• V obývačkách umiestnených v strede domu by teplota nemala byť nižšia ako +18 ° C; v rohu - +20 C.

Nuance: pri navrhovanej teplote pod -31 ° C sa tieto hodnoty zvyšujú na +20 a +22 stupňov.

• Kúpeľňa by mala byť minimálne +16 stupňov, v kúpeľni - +25.

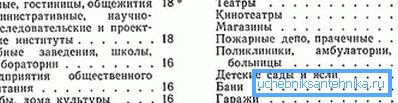

Odporúčania pre verejné inštitúcie sa nachádzajú v SNiP 41-01-2003 a oddelenie štandardy. Takže v učebniach by malo byť aspoň +21 C, a v obchodoch s potravinami - +12 C; v nemocnici je odporúčaná teplota po otoplastike +22 a pri odchýlkach štítnej žľazy +15.

Poďme sa však vrátiť trochu dozadu. Kde má návrhár odhadnutú teplotu vzduchu pre konkrétne mesto?

Všetky potrebné informácie sú obsiahnuté v SNiP 23-01-99 Stavebná klimatológia. Je zvedavé, že v dokumente vydanom 8 rokov po páde Únie sa uvádzajú všetky hlavné osady bývalých sovietskych republík.

Teplotná tabuľka

Aká by mala byť teplota vykurovacích radiátorov v byte, čo umožňuje poskytnúť opísané podmienky?

Určuje priemernú dennú teplotu vzduchu mimo.

Závislosť je opísaná dvoma teplotnými grafmi:

• Pri vykurovacej hlavici na výstupe z CHP alebo kotolne je teplota napájacích a spätných potrubí v rozmedzí 150/70 ° C.
• Vo vnútropodnikovom systéme by mal byť teplotný režim vykurovania v rozmedzí 95/70 stupňov v dvojtrubkovom systéme (tj takmer vo všetkých bytových domoch) a 105/70 v jednoplášťových vykurovacích systémoch budov.

Vezmite prosím na vedomie: v predškolských zariadeniach nesmie maximálna teplota vody v systéme vykurovania prekročiť +37 C. To má kompenzovať túto nízku hodnotu, že radiátory v skupinách majú zvyčajne veľmi pôsobivé rozmery.

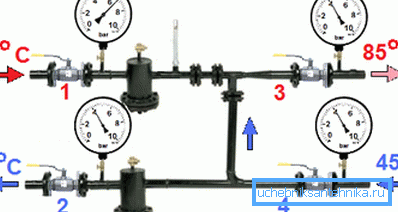

Prečo je teplota vykurovania v byte tak odlišná od parametrov trasy? Aby bolo možné odpovedať na túto otázku, je potrebné stručne vysvetliť princíp fungovania výťahového náboja (tepelný bod domu).

Požiadavky na vykurovací systém sa navzájom vylučujú. Na jednej strane, čím je zmena teploty medzi prietokom a spätným tokom menšia, tým viac sa batérie v dome budú zahrievať a tým vyššia účinnosť koncových ohrievačov. Ak áno, je zrejmé, že rýchlosť obehu v systéme by mala byť pomerne vysoká.

Prehriatie spätného vedenia je však pre CHP extrémne nežiaduce: kvôli určitým technickým obmedzeniam musí byť voda pred začatím nového cyklu najprv predchladená na teplotu 70 ° C.

Zariadenie výťahu celkom dômyselne vyhýba rozporom: časť vody z spätného potrubia je vťahovaná do opakovaného cyklu cirkulácie. Výsledkom je, že pri prívode ventilov 140 ° C do domu (priamo do radiátorov) je iba 90-95 stupňov.

O modernom vykurovacom systéme v bytovom dome je užitočné poznať ešte pár vecí.

• Keď je teplota prívodu na diaľnici vyššia ako 90 stupňov, systém TÚV musí byť napájaný z prívodného potrubia; pri prekročení tejto hodnoty - z opačného smeru. Ak sa prepínač nedeje, môže sa ukázať ako toľko v systéme TÚV ako pri priamom vykurovacom vedení. Aké dôsledky to bude mať na pružné spojenia a gumové tesnenia nie je ťažké odhadnúť.
• V kritických situáciách možno tiež prekročiť teplotné štandardy v samotnom vykurovacom systéme. Napríklad v prípade masových sťažností na chladu v bytoch sa praktizuje práca výťahu bez trysky s tlmivou tlmivkou.

nastavenie

Ako sa reguluje teplota vykurovania v systémoch DH po prívodných ventiloch?

výťah

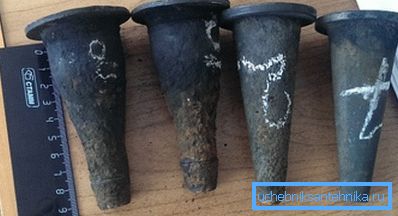

Za normálnych okolností sa môže teplota vykurovania v systéme zmeniť iba jedným spôsobom - zmenou priemeru dýzy. Všetky zmeny by mali byť dohodnuté so zástupcami organizácie - dodávateľa tepla (siete miestneho vykurovania); rozhodovanie o tom, či sa má dýza variť alebo vyvŕtať, sa uskutočňuje na základe merania teploty a tlaku v zostave výťahu a v teplách.

Demontáž trysky a zmena jej veľkosti trvá nie viac ako polhodinu a vyžaduje úplnú funkčnosť uzatváracích ventilov v zostave. V skutočnosti stačí zablokovať v kruhu všetky ventily (vstup, TÚV, sušienky) a rozobrať všetky tri príruby vo výťahu. Vŕtaná alebo varná hubica je namontovaná v opačnom poradí.

Tip: nové paronitické tesnenia pre potrubné príruby sú v sklade organizácií bývania, bohužiaľ, zriedka. Pri demontáži výťahu alebo pri výmene ventilov vlastnými rukami vám pomôžu jednoduché pokyny: tesnenie je vyrezané z automobilovej komory.

Stojí za zmienku niekoľko spôsobov, ktorými možno regulovať teplotu vykurovania - voda v potrubiach a teda aj radiátory.

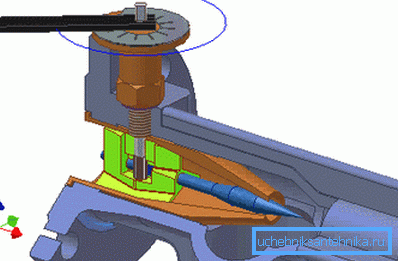

• Namiesto bežnej dýzy s konštantným priemerom sa môže použiť nastaviteľný výťah. Jednoduché nastavenie prietoku vám umožňuje pružne nastaviť teplotu zmesi a spätný tok.

• Okrem toho, na zníženie teploty spätného vedenia, môžete znížiť pokles tlaku vo výťahu. Toto sa vykonáva pomocou vratného ventilu vstupu.

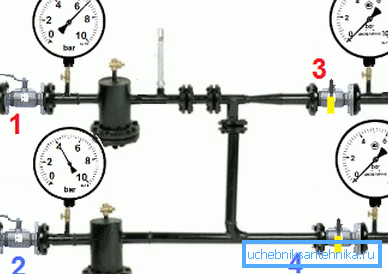

Ako presne?

• TÚV sa prepína na priamku.
• Zmeria sa tlak na prívodné potrubie výťahu. Merač sa potom v každom bode naskrutkuje do spiatočky.
• Vratný ventil prívodu sa úplne zatvára a pomaly sa otvára, kým sa rozdiel tlakov medzi napájacím a vratným potrubím zníži o 0,2 kgf / cm2 oproti pôvodnému. Ak je to potrebné, opakované merania teplôt a ďalšie zníženie diferenčného tlaku na manometri sa opakujú každý druhý deň v rovnakom kroku.

Upozorňujeme, že ak jednoducho čiastočne zatvoríte plne otvorený ventil, jeho tváre sa môžu zaseknúť v stonke a neskôr sa spustiť do pracovnej polohy. V dôsledku toho bude vrátený riadok úplne zatvorený. Cena zastavenia obehu v roku vykurovania - zaručené odmrazovanie prístupového vykurovania.

byt

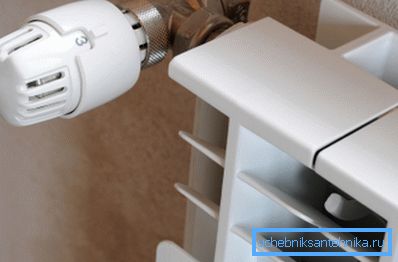

Ako je regulovaná teplota vody vo vykurovacích rúrach v samostatnom apartmáne? Z pochopiteľných dôvodov sa dá znížiť len škrtiacimi ventilmi. Na tento účel je na výstupe každého ohrievača umiestnená tlmivka alebo termostatická hlavica, ktorá reguluje svoju vlastnú permeabilitu v závislosti od teploty v miestnosti.

V extrémnom prípade môže byť teplota chladiacej kvapaliny v ohrievacom systéme regulovaná guľovým ventilom; jeho citlivosť na polohu páky však spôsobuje, že nastavenie je pomerne nepohodlné.

Čo robiť, ak je tepelný výkon ohrievača nedostatočný?

Tu sú opatrenia, ktoré ju môžu zvýšiť.

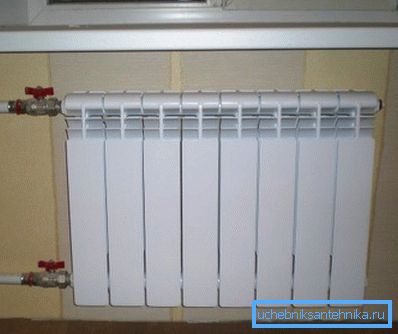

• Jednoduché pridanie nových častí z ďalekého konca vložky zvýši tepelný tok z radiátora nelineárne, ale celkom zreteľne. Prečo nelineárne? Áno, pretože koniec batérie bude vždy chladnejší ako jeho pripojenie.
• Prepínač medzi prívodnými potrubiami, vybavený ventilom, je schopný zvýšiť tok chladiacej kvapaliny cez úseky, keď je zatvorený. Zariadenie teda prinesie viac tepla. Ale nemusíte úplne uviaznuť prepojku: bez toho by nastavenie teploty radiátorov s tlmivkami viedlo k pomerne nepríjemnej komunikácii s mraziacimi susedmi.
• Vedenia môžu byť pripojené k chladiču nielen do zostavy, ale aj do spodnej časti. Potom chladiaca kvapalina bude cirkulovať rovnomerne cez všetky časti, čo tiež zvýši teplotu v byte.

• Nakoniec nezabudnite na umývanie.. Vypúšťanie vody cez splachovací ventil a hadicu do kanalizačného systému odstráni nahromadený kal a piesok z batérie, čím obnoví obeh na celú hlasitosť.

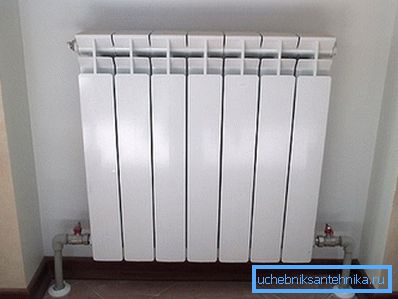

Mimochodom: radiátory so spodným pripojením nepotrebujú splachovanie. Presne preto, že sa chladiaca kvapalina rovnomerne pohybuje pozdĺž celej dĺžky spodného kolektora.

Teplé podlahy

Ako pripojiť nízkoteplotné vykurovanie na systém DH? Na teplú podlahu sú teploty nad +45 ° C kategoricky neprijateľné.

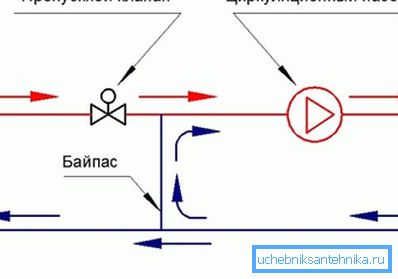

Spôsob, akým sú nízkoteplotné vykurovacie systémy v súlade s DH, jasne pripomína princíp činnosti zostavy výťahu. Časť chladiacej kvapaliny je zapojená do recirkulácie, ktorú poskytuje čerpadlo s nízkym výkonom. Nastavenie teploty sa vykonáva dvojcestným ventilom s tepelnou hlavou.

záver

Dúfame, že sme dokázali uspokojiť zvedavosť čitateľa tým, že ho predstavíme v niektorých aspektoch prevádzky vykurovacích systémov. Ako vždy, priložené video ponúka ďalšie informácie. Veľa šťastia!
