Naplnenie vykurovacieho systému chladivom: ako plniť

Na výstavbu vykurovacieho systému pre dom alebo byt je potrebný vykurovací kotol, vykurovacie telesá a potrubia, ktoré spájajú všetky prvky do jednej siete. Nebude však fungovať bez chladiacej kvapaliny, ktorá prenáša tepelnú energiu vznikajúcu pri spaľovaní paliva do vzduchu v miestnosti. Preto po dokončení inštalácie alebo opravy vždy existuje otázka, ako naplniť vykurovací systém vodou alebo inou vhodnou kvapalinou. Pokyny k tejto problematike sú uvedené nižšie.

Potreba naplnenia a vypúšťania tekutiny z vykurovacieho systému

Najprv zvážime účel, z ktorého je chladiaca kvapalina vypúšťaná z vykurovacieho systému.

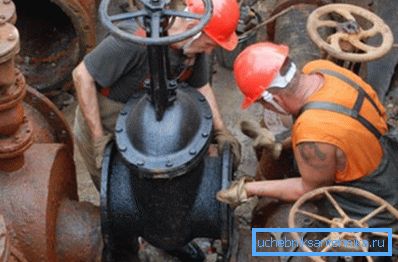

Najčastejšie je potrebné odstrániť vodu z potrubia na plánované opravy. Platí to najmä pre byty pripojené na centralizované vykurovacie systémy. V lete sú vymenené uzatváracie a regulačné ventily, neúspešné potrubia atď.

Ak však žijete v súkromnom dome, neodporúča sa vypúšťať chladivo z nasledujúcich dôvodov:

1. Pri opätovnom nalievaní vody potrebujete systém znovu vyrobiť. Táto udalosť je dlhá a nepríjemná, pretože každý majiteľ sa chce vyhnúť.
2. Nedostatok vody v niektorých typoch radiátorov (napríklad ocele) vedie k rýchlej korózii. Ak vypustíte vodu zo systému v lete, pripravte sa na núdzovú výmenu radiátorov pre vykurovanie domu.
3. Ročné odstránenie chladiacej kvapaliny vyžaduje nákup nového. Špeciálna nemrznúca alebo špeciálne pripravená voda je pomerne drahá, čo vedie k neoprávnenému zvýšeniu prevádzkových nákladov na údržbu vykurovacieho systému.

Postup pre nalievanie kvapaliny do vykurovacieho systému

Prípravné činnosti

Bez ohľadu na to, či spúšťate nový samonastavený vykurovací systém alebo ho naplníte chladiacim médiom po skončení teplej sezóny alebo opravy, je nevyhnutné pripraviť inžiniersku sieť na prevádzku.

Postup je nasledovný:

1. Vypláchnutie potrubia. Táto akcia je potrebná pred spustením nového vykurovacieho systému. V opačnom prípade môžu hobliny, zvyšky a iné nečistoty poškodiť použité vykurovacie a čerpacie zariadenia. Ak bola vaša klimatická sieť už spustená a úspešne prevádzkovaná, stačí vypláchnuť rúrky a batérie raz za dva roky.

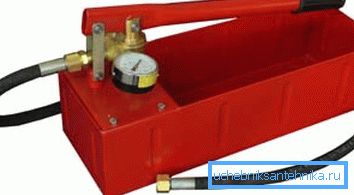

2. Hydraulický test. Pred naplnením vykurovacieho zariadenia vodou je potrebné ho natlakovať. Použite špeciálne zariadenie, ktoré plní potrubia a radiátory stlačeným vzduchom.

Je potrebné vytvoriť tlak, kým jeho hodnota nebude o 25% vyššia ako vypočítaná hodnota. Štandardný pokles tohto indikátora by nemal byť väčší ako jedno percento za 15 minút prevádzky.

1. Odstránenie chýb. Po krimpovaní musíte skontrolovať všetky pripojenia kvôli netesnostiam a odstrániť ich, ak ich nájdete.

Venujte pozornosť! Netesnosť tesnenia nie je taká, aby sa minimalizoval tok chladiacej kvapaliny, ale skôr, aby sa zabránilo vzduchovým uzáverom v potrubiach a radiátoroch, čo spôsobuje nefunkčnosť alebo nízku tepelnú účinnosť.

Voľba typu chladiva

Najčastejšie sa voda používa ako kvapalina na prenos tepla. Môžete však použiť nemrznúcu zmes, ktorá nezmrazuje, keď teplota okolia klesne pod nulu. Má mnoho ďalších výhod, ale jeho cena je pomerne vysoká. Najmä nemrznúca zmes sa používa v vykurovacích systémoch malých budov.

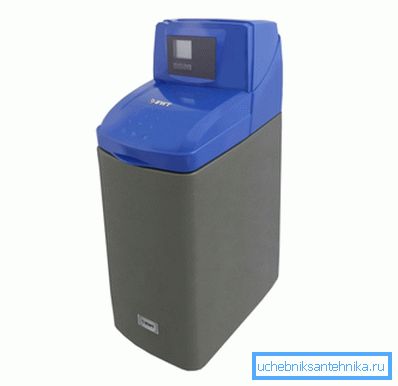

Pamätajte, že naplnenie vykurovacieho zariadenia vodou vyžaduje predbežnú prípravu. Kvapalina by nemala obsahovať soli a rozpustený vzduch, pre ktoré je možné použiť komerčne dostupné chemikálie a činidlá.

Tip! Neodporúča sa používať vodu z vodovodu ako vykurovacie médium vykurovacieho systému. Obsahuje veľké množstvo vápnika a iných minerálov, ktoré pri usadzovaní na potrubiach a batériách v konečnom dôsledku vedú k nefunkčnosti vykurovania. Aj vo vodovodnej vode rozpustené veľké množstvo kyslíka, ktoré spôsobuje vysúšanie.

Či používať špeciálne upravenú vodu alebo nemrznúcu kvapalinu na plnenie, je na vás. V každom prípade je však potrebné správne vypočítať objem kvapaliny potrebnej na vykonanie tohto postupu.

Stanovenie množstva použitého tepelného nosiča

Ak chcete poznať objem vody alebo nemrznúcej kvapaliny, ktorá bude potrebná na zaplnenie vykurovacieho systému, je nevyhnutné, aby ste si vybrali správne zariadenie na úpravu vody s požadovanou kapacitou alebo si kúpili určité množstvo špeciálnej kvapaliny vopred.

Ak chcete vykonať výpočty, musíte objasniť nasledujúce údaje:

• objem vody umiestnenej vo vykurovacom kotli (OK), jedna časť inštalovaných vykurovacích telies (OR) a expanzná nádoba otvoreného alebo uzavretého typu (О) - všetky údaje sú k dispozícii v sprievodnej dokumentácii pre vyššie uvedené zariadenie;
• objem vody, ktorý je umiestnený v potrubiach (Od) - na to je potrebné použiť špeciálny zoznam budov, kde sú umiestnené podobné informácie, alebo vypočítať požadovanú hodnotu pomocou nasledujúcich vzorcov:

S =? * R2, kde:

• S je prierezová plocha potrubia;
• ? - konštanta rovná 3,14159;
• R je vnútorný polomer rúry.

Od = S * L, kde:

• Od - požadovaný objem tekutiny v potrubí;
• S je prierezová plocha nájdená vyššie uvedeným vzorcom;
• L je dĺžka všetkých inštalovaných potrubí.

Celkový objem vody sa vypočíta podľa tohto vzorca:

Všeobecne = OK + (Op * s) + Ob + Od, kde

c - počet inštalovaných častí radiátorov.

Tip! Napriek tomu, že voda a nemrznúca kvapalina nie sú stlačené, odporúča sa získať o 10-15% viac kvapaliny ako objem, ktorý ste získali prostredníctvom výpočtov. Takáto rezerva sa bude vzťahovať na chybu pri výpočte.

Vylievanie vody

Akonáhle ste dokončili vyplachovanie, vykonali ste skúšku potrubia a naplnili ste dostatočným množstvom chladiacej kvapaliny, môžete začať plniť vykurovací systém. To pomôže vibračnému čerpadlu naplniť vykurovací systém.

Nezabudnite, že toto je najdôležitejšia etapa inštalácie klimatickej siete, pretože všetky operácie musia byť vykonané starostlivo a opatrne.

Postup pozostáva z niekoľkých po sebe nasledujúcich krokov:

1. Opäť sa všetky kĺby kontrolujú na únik a odtlakovanie.

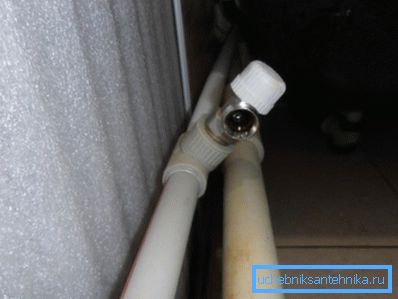

2. Uzavieracie ventily, ktoré odstraňujú kvapalinu z vykurovacieho systému. To pomôže zabrániť neproduktívnemu toku chladiaceho média.

1. Obsluha vzduchových ventilov sa kontroluje. Ak je ich výkon slabý, je lepšie úplne odskrutkovať príslušné zariadenie (Mayevského žeriav) a vrátiť ho na svoje miesto na konci nalievania. Okrem toho môžete s rovnakým účelom otvoriť ventil niekde v hornej časti systému, čo skracuje čas, kedy vzduch uniká z potrubia a batérií.
2. Plnenie by malo začať cez ventily, ktoré sú najbližšie k kotlu.
3. Udržujte vodu alebo nemrznúcu kvapalinu pri najnižšej možnej rýchlosti. To umožní, aby zostávajúci vzduch v potrubiach vytekal cez pred otvorené ventily. V opačnom prípade vytvára dopravné zápchy.

1. Pri plnení potrubí je potrebné vypnúť tie kohútiky a ventily, ktorými chladiaci prostriedok začne naliat '. Preto bolo potrebné ho kúpiť s určitou zásobou.
2. Plnenie systému nie je možné vykonať okamžite, ale v častiach: od prvého poschodia až po najvyššie body.

Kontrola kvality

Pri výpočte požadovaného objemu chladiacej kvapaliny je žiaduce určiť túto hodnotu nielen pre celý systém, ale aj pre jeho jednotlivé časti. V dôsledku toho môžete presnejšie kontrolovať stupeň plnenia jednotlivých prvkov klimatickej siete.

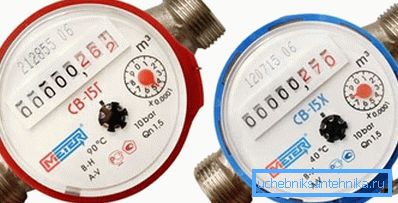

Navyše je možné na prívodnom potrubí namontovať prietokomer.

Preto budete presne vedieť, koľko už padlo do potrubia:

• ak je nižšia ako vypočítaná hodnota - akumulácia vzduchu v potrubiach, je potrebné určiť miesto vzniku zástrčky a odstrániť ju;
• ak je to viac, potom je tam niekde únik cez voľné pripojenie alebo otvorené kohútik.

Spustenie vykurovacieho systému

Odstránenie zvyškov vzduchu

Po úplnom naplnení vykurovacieho systému je možné pokračovať v jeho uvedení do prevádzky. Predtým však musíte odstrániť zvyškový vzduch zo všetkých inštalovaných zariadení.

Toto sa vykonáva takto:

1. Vzduch sa odvádza z hlavného potrubia kotolne. Pre tento účel sa používa vzduchový ventil inštalovaný na vykurovacom zariadení.
2. Ak má systém čerpadlo na nútený obeh vody, je tiež potrebné odviesť vzduch z neho. Na tento účel sa na prednom konci používa vzduchový ventil.

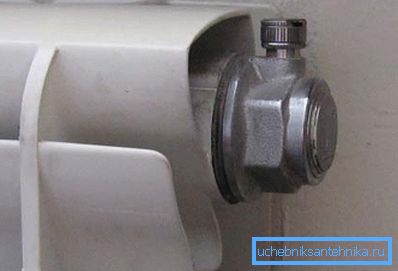

3. Ďalšou etapou je odstránenie vzduchových zástrčiek z radiátorov. To je potrebné vykonať s každou inštalovanou batériou, počnúc od prvého poschodia a končiac s najvyššou. To sa deje jednoducho: pomocou kľúča Mayevského alebo pomocou skrutkovača je potrebné odskrutkovať kohútik Mayevského a držať ho, až kým neprúde prúd vody z otvoru.

1. Skontrolujte vrátený riadok. Na tento účel sa používajú aj ventily inštalované v určitých častiach potrubia. Ventil na prepojke medzi prívodným a výtlačným potrubím musí byť uzavretý.
2. Po skončení práce na regenerácii nechajte systém stáť asi 2 hodiny a potom spustite kotol.

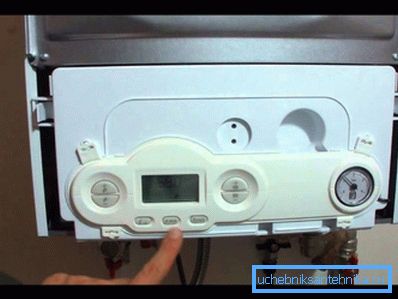

Zapnite kotol

Pred zapnutím ohrievača je potrebné spustiť čerpadlá, ktoré cirkulujú kvapalinu. Mali by pracovať niekoľko hodín. Tlak kvapaliny by mal byť približne 2 atmosfér.

Tip! Tento čas použite na opätovné prezeranie systému kvôli netesnostiam. Ak sa objaví, čerpadlo musí byť zastavené, kĺby musia byť utesnené a voda musí byť znovu naplnená.

Všetky práce na spustení by sa mali vykonávať v pozitívnej teplote v priestoroch. V opačnom prípade môže ľad vytvárať a poškodiť potrubia, čerpadlá a radiátory.

záver

Naplnenie teplonosnej kvapaliny je rozhodujúcim krokom pri uvedení vykurovacieho systému do prevádzky. Od správnosti všetkých prác závisí na tom, ako efektívne a ekonomicky to bude fungovať. Viac o tom môžete získať vo videu nižšie.
