Montáž vykurovacieho radiátora vlastnými rukami: pripojenie

Potreba montáže a demontáže vykurovacej konštrukcie vzniká vtedy, keď jedna z častí spôsobí netesnosť, a to aj vtedy, ak chcete ušetriť na zostave celého komplexu, ak je to potrebné, zväčšiť úseky, pretože ste ich počítali. Ako môžete vidieť, dôvody sú veľa, sú menej dôležité ako proces, na ktorý sú naše pokyny určené.

Veľa batérií, ale jedna montážna metóda

Radi by sme vám pripomenuli, že batérie môžu mať niekoľko typov podľa materiálov:

• Liatina;
• Bimetallic;
• hliník;
• oceľ.

A niekoľko typov návrhov:

• panel;
• Sekčné.

Pre vaše informácie! Tajomstvo je jednoduché: spôsob montáže rôznych radiátorov je rovnaký + metóda viazania radiátorov je rovnaká. Preto je dnešný materiál univerzálny pre všetky typy batérií.

Začnime s časťami

Budeme vykonávať montáž na príklade sekčných batérií. Aby sme mohli nejako doplniť informácie, analyzujme momenty väzieb radiátorov, najmä preto, že sú rovnakého typu pre sekcionálne a panelové vykurovacie telesá.

Páskovanie začína rozdelením rolí:

1. Na každom radiátore, bez ohľadu na typ, sú štyri vstupy so závitom. Naším úlohou je určiť vstupno-výstupný okruh chladiacej kvapaliny pre správne umiestnenie zástrčiek a správne pripojenie prvku k sieti;

Tip! Ak vykonáte bežnú výmenu chladiča, nemusíte nič vymýšľať. Robíte všetko podobne ako predchádzajúci radiátor. Horný vchod, spodný východ. Protilehlý horný závitový otvor je priechodka s uzáverom Mayevsky. Opačný spodný závitový výstup je zaslepená zátka.

1. Úlohy sa distribuujú. Robíme montáž:

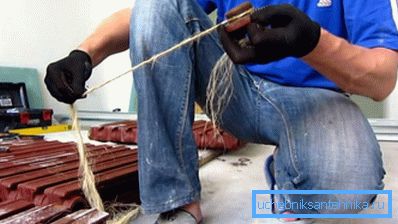

• Začiatkom je spojenie Mayevského žeriavu a zaslepenej zástrčky. Pre tieto účely je vhodné ľanové vlákno a špeciálna pasta na utesnenie závitových spojov;
• Vlákno je navinuté v rovných prameňoch bez hrudiek a hrebeňov v opačnom smere ako závit uzáverov;

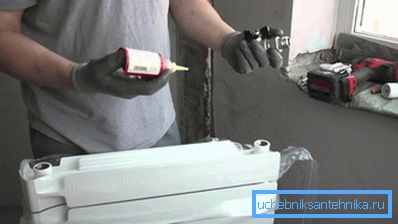

• Potom táto pasta fixuje vlákno na miesto;
• Pomocou kľúča sú zástrčky nainštalované na mieste.

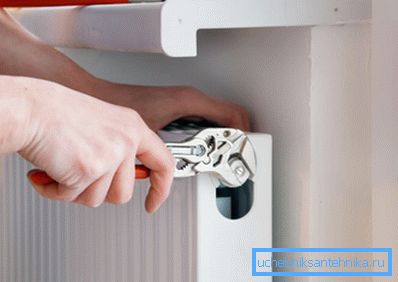

Tip! V predaji sú k dispozícii špeciálne klávesy s tvarovanými zárezmi pre základné parametre montážnej sady. Pre väzbu radiátora bude stačiť nastaviteľný kľúč, aj keď jeho kapacita nebude stačiť na zástrčky pre liatinové radiátory. Potom potrebujete plynový kľúč.

• Mierne sťažené pri vstupe do vody a odtoku. Batérie sú dnes inštalované batérie, nazývané americké, toto spojenie s maticou poskytuje najspoľahlivejšie spojenie. Ich inštalácia je nasledovná:
• Závitová časť vstupujúca do chladiča je tvarovaná rovnakým spôsobom ako je to popísané - vláknom a pastou;

Odporúčanie! Ľan a pastu možno nahradiť páskou FUM, toľko radí. Je to skutočne možné, ale musí to byť vykonané kompetentne. Takáto náhrada je možná v domácnostiach a apartmánoch, kde existuje samostatný systém vykurovania, kde je tlak v chladiacej sústave dostatočne nízky - obvod je uzavretý. Páska FUM v takýchto podmienkach sa cíti veľmi pohodlne. Keď tlak skáče, častí hostia z celého systému zásobovania teplom, páska sa môže pretrhnúť. Výsledok je jasný - tok.

• Spinning American nie je bežným plynovým kľúčom a šesťuholníkom.

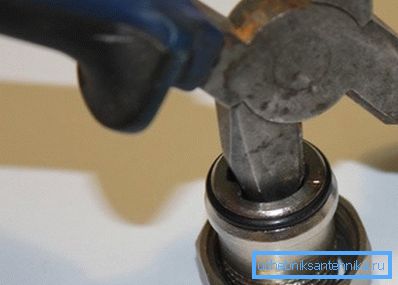

Tip! V mnohých videoprístupových materiáloch môžete vidieť, ako je Američan skrútený dlátom, štvorcovým čapom a dokonca aj jedným uchopením z dvojice klieští. Neuzdávame sa, že budeme súdiť, aká je to odôvodnená, ale natívny kľúč je stále lepší.

Pripojenie sekcie

Aby ste to dosiahli, potrebujeme bradavky - špeciálne sekcie konektorov s gumovým tesniacim krúžkom, ako aj klávesy na utiahnutie bradaviek.

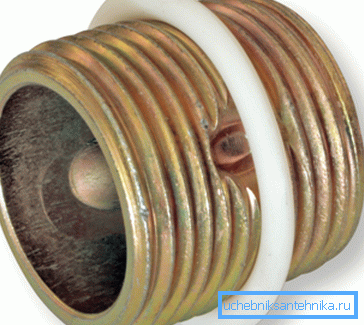

Naša pomoc! Vsuvka je typ pripojenia, ktorý je znázornený potrubným úsekom so stredovou priečnou drážkou pre gumové tesnenie. Z brázdy ísť hrebene s niťou na pravej a ľavej strane. Tento dizajn umožňuje otočiť konektor do závitových zásuviek so súčasným oblúkom rebríkov chladiča navzájom.

Ako zostaviť časť vykurovacieho telesa?

Algoritmus zostavovania je jednoduchý:

• Montáž častí hliníkových radiátorov, ako aj montáž bimetalických radiátorov s vlastnými rukami začínajú "návnadami" v závitových otvoroch;

Tip! Ak pripojíte dve sekcie, okná dokovania by mali mať: jeden - pravý závit, druhý - ľavý.

• Montáž hliníkových radiátorov, ako aj montáž liatinových radiátorov s vlastnými rukami, sa vykonáva pomocou rovnomerného utiahnutia závitových spojov vsuvky a profilov pomocou špeciálnych kľúčov;

Sledovať! Práca na inštalácii batérie je najlepšie vykonať spoločne. To je jednoduchšie a ľahšie ovládateľné.

• Po ukotvení požadovaného počtu úsekov sa zostava hliníkového radiátora, podobne ako ktorákoľvek iná, uskutočňuje podľa znázornenej schémy viazania.

Niekoľko slov o montáži

Už sme opísali, ako zostaviť bimetalové radiátory, ako zostaviť hliníkový radiátor. Typ dizajnéra je nedôležitý, zostava rebier sa robí na podobnom princípe so svojimi vlastnými rukami. A tu je tiež lepšie spolupracovať.

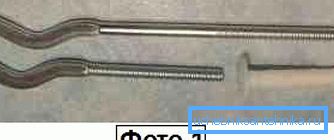

Tip! Ak zmeníte napríklad liatinový chladič na oceľový panel, potom typy upevnenia liatinových konštrukcií pre vás nebudú fungovať. Musia byť odstránené a nainštalované. Našťastie v súpravách panelových ohrievačov sú. A zatiaľ čo jedna osoba vykoná drsné dokovanie, druhá môže označiť miesta budúcich upevnení.

V prasiatku. Ak pripojíte batériu nie k stúpačke, ale pripojte ju k autonómii, kapitáni vám odporučia, aby malý sklon batérie dosiahli asi 5 stupňov, takže ventil Mayevsky je o niečo vyšší ako vstupné pripojenie s prietokom nosiča tepla. Výsledkom takéhoto spojenia je to, že ak sa v systéme nahromadí vzduch, potom je pri kohútiku a nie je umiestnený nad prietokom vody pozdĺž celého obvodu rúry.

Na záver

Inštalácia a montáž ohrievača je jednoduchý proces, o to viac cena všetkých diel je celkom rozumná, pretože náš materiál a video v tomto článku vám pomôžu zbierať.
