Montáž vykurovacích telies: normy a pravidlá montáže

Inštalácia vykurovacieho radiátora je kľúčovou úlohou, kvalita realizácie ktorej závisí od fungovania celého systému. Aby ste sa vyhli povodniam v byte a únikovým spojeniam, mali by ste vedieť postup a pravidlá pre inštaláciu vykurovacích zariadení. Povieme vám, ako nainštalovať vykurovacie teleso.

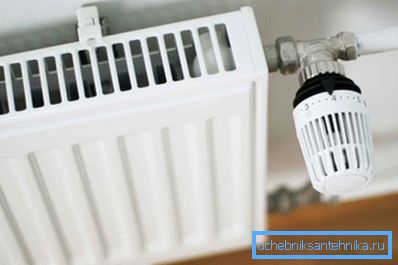

Montáž vykurovacích radiátorov

Usporiadanie potrubia

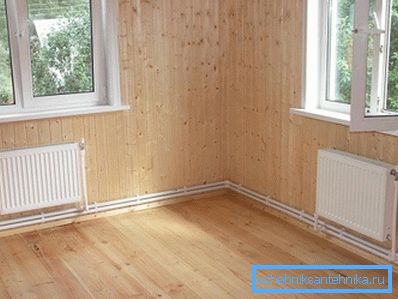

Pravidlá pre inštaláciu radiátorov sa môžu líšiť v závislosti od typu vykurovacieho systému a spôsobu pripojenia zariadení.

Podľa typu systému môže byť:

1. Jedno potrubie. Výrobky sú tu spojené sériovo s jedným potrubím, ktoré vykonáva výmenný a spätný tok nosiča tepla. V tomto prípade je spätný tok predchádzajúceho konvektora prietokom ďalšieho a každý ďalší uzol dostane mierne chladené chladivo;
2. Twin-Tube. V tejto schéme sú výrobky paralelne prepojené medzi dvomi potrubiami: zásobovanie a návrat. V tomto prípade sa chladiaca kvapalina približne rovnakej teploty dodáva do všetkých uzlov;

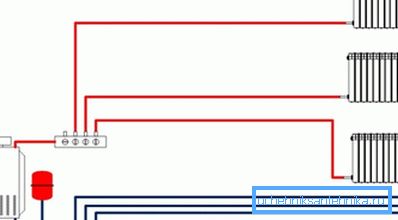

3. zberateľ. Tu je kombinácia dvoch predchádzajúcich metód: medzi dvoma potrubiami, napájaním a spätným napájaním, sú paralelne zapojené jednosadrové obvody s jedným konvektorom. Pretože sú zvyčajne veľa takýchto obvodov, sú pripojené cez zberače, čo bolo dôvodom pre názov typu kábla.

Venujte pozornosť! Je jednoduché rozlíšiť jeden systém od druhého: v jednom potrubnom systéme sa do každého výmenníka tepla zapadá iba jedna rúrka, v dvojtrubkovom potrubí sú dve rúrky v kolektore, dve rúrky z každého zariadenia idú do zberného uzla.

Schéma inštalácie radiátorov má hlavné rozdiely v implementácii dvoj- alebo jednorúrkového systému. Faktom je, že inštalácia vykurovacích radiátorov v jednom potrubnom systéme podľa SNiP vyžaduje obtok, ktorý zabraňuje prerušeniu okruhu v prípade zlomenia jedného z konvektorov.

Pri kolektorových a dvojkotúčových obvodoch sú batérie zapojené paralelne a okruh sa nerozbije. Odstránenie a inštalácia ohrievacieho telesa je možná bez vypnutia systému. Ak to chcete urobiť, jednoducho zatvorte kohútiky nainštalované na vstupných a výstupných dýzach chladiacej kvapaliny.

Venujte pozornosť! Dvojvodičové a kolektorové systémy sú považované za efektívnejšie a progresívne, ale ich cena je vyššia vďaka väčšiemu počtu potrubí vykurovacieho systému a ventilov.

Metódy pripojenia batérie

Okrem zapojenia je inštalácia vykurovacieho telesa ovplyvnená spôsobom, akým je pripojený k potrubiu.

Existujú tri takéto metódy:

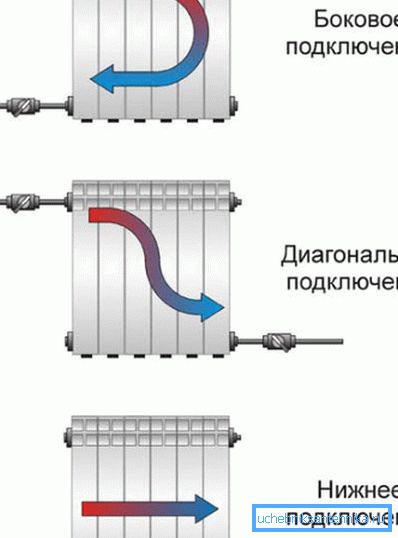

1. Bočné pripojenie. V domoch sovietskej konštrukcie je najbežnejšie, najmä s vertikálnym vedením, keď jeden alebo dva stúpačky vstupujú do miestnosti, dve vedenie potrubia, ku ktorej je pripojená jedna strana batérie, vstupujú z miestnosti;
2. Spodné pripojenie. Táto metóda je typickejšia pre vodorovné zapojenie, keď vedenie prechádza pozdĺž podlahy alebo pod ním a zariadenie je pripojené k dolnej osi kolektora k tryskám;

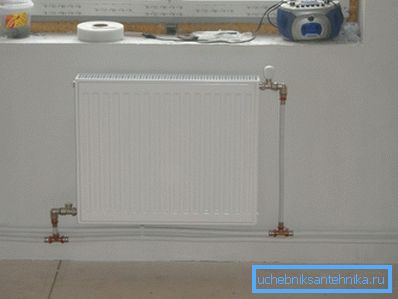

3. Diagonálne pripojenie. Môže byť použitá v oboch verziách rozloženia. Tu dýza vstupuje do horného otvoru na jednej strane výrobku a spätná hlava vychádza z dolného otvoru na opačnej strane.

Venujte pozornosť! Stále existujú spory, o ktorých schéme zapojenia je správne. Možno povedať, že spodná prípojka je najmenej účinná, zatiaľ čo diagonálna metóda ohrieva výmenník tepla najrovnomernejšie.

Pravidlá inštalácie

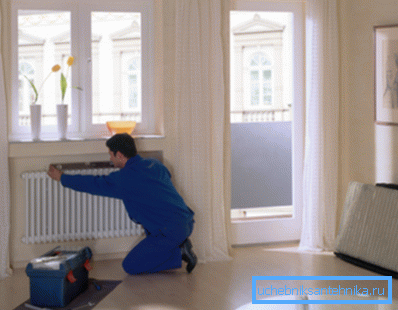

Pred inštaláciou radiátorov by ste sa mali naučiť základné pravidlá a predpisy pre ich inštaláciu.

Existujú pravidlá, ktoré majú skôr odporúčajúcu povahu:

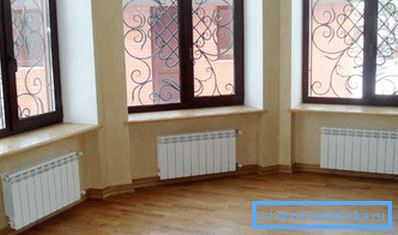

• Batéria je inštalovaná pod oknom. Stredná os okna okienka sa musí zhodovať so stredovou osou výrobku. Tým sa zabráni prievanu a kondenzácii na skle;
• Je žiaduce usporiadať vstupné potrubia s miernym zaujatím smerom k pohybu vody. Tým sa zabráni vniknutiu a nahromadeniu vzduchu v ohrievacej jednotke a súvisiacej strate prenosu tepla.

Existujú tiež prísnejšie pravidlá:

• Okenný parapet by nemal úplne zakryť batériu, inak konvekčné prúdy nezahrejú okenné sklo, čo môže spôsobiť zamrznutie okna a kondenzáciu na parapet;

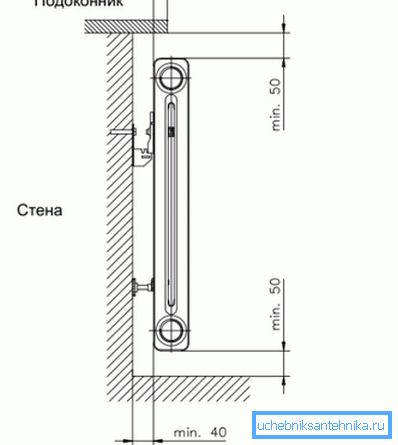

• Vzdialenosť od konvektora k okennému parapetu by mala byť minimálne 5 cm;
• Vzdialenosť od spodnej časti výrobku k podlahe by nemala byť menšia ako 5 - 10 cm;
• Medzi zadnou stenou zariadenia a stenou by mala byť medzera aspoň 4 cm.
• Okenný parapet môže zariadenie pokrývať nie viac ako polovicu.

Venujte pozornosť! Dodržiavanie týchto vzdialeností umožní normálnu konvekciu a cirkuláciu prietoku vzduchu, čo je predpokladom dobrého prenosu tepla.

Postup inštalácie batérie

Ak si chcete sami vyskúšať inštaláciu vykurovacieho konvektora, mali by ste vedieť poradie práce:

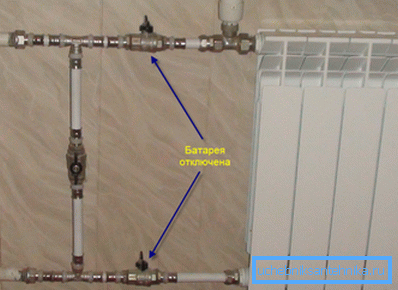

1. Vypnite napájacie kohútiky a demontáž starého zariadenia;

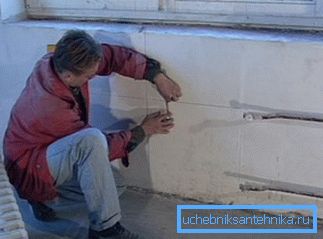

1. Označte upevňovacie body konzol pre nový výrobok.

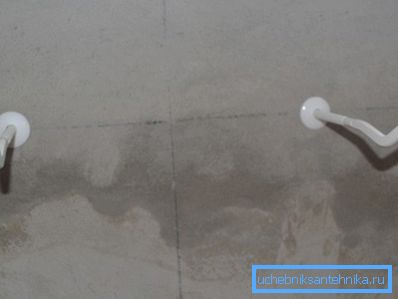

1. Upevnite konzoly na stenu pomocou hmoždiniek alebo kotvových skrutiek;

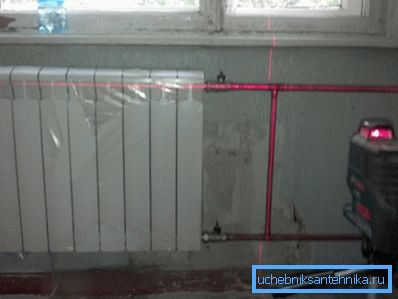

1. Výrobok zavesíme na držiaky, kontrolujeme geometriu pomocou úrovne: musí stáť striktne vodorovne, bez deformácií;

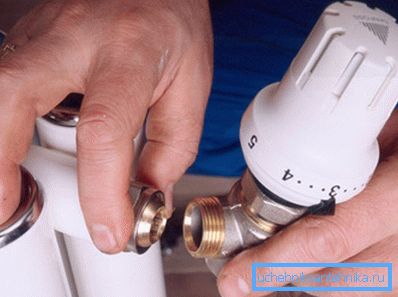

1. Zostavíme súpravu armatúr: nainštalujte ventil a ventil pod tepelnou hlavicou, ako aj Mayevsky ventil pre vzduchové sgon;

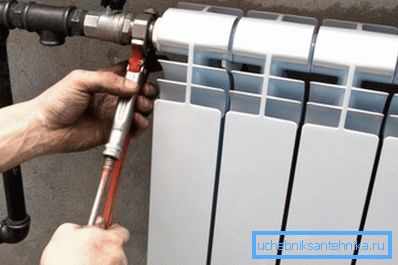

1. Pripojte potrubia z hlavného potrubia k výmenníku tepla.

Venujte pozornosť! Montáž liatinových radiátorov vyžaduje dôkladnejšiu prípravu a výber upevňovacích tvaroviek, pretože ich hmotnosť mnohonásobne presahuje moderné hliníkové alebo bimetalické analógy.

záver

Náhrada a inštalácia vykurovacích zariadení by sa mala brať vážne, pretože kvalita týchto prác určuje komfort v dome. Ak chcete správne nainštalovať, musíte postupovať podľa pokynov na inštaláciu a prijatých štandardov. Video na konci článku vám pomôže vyhnúť sa chybám vo vašej práci.
