Montáž radiátorov: účel a zariadenie, typy a materiály,
Inštalácia radiátorov nového modelu výrazne zvyšuje energetickú účinnosť vykurovania a teplotu v dome. Materiály s vysokou tepelnou vodivosťou a dobre premyslená forma tela zvyšujú prenos tepla a konvekciu zariadenia. Povieme vám, ako nainštalovať radiátor do vášho domu.
Inštalácia vykurovacieho telesa
Účel a zariadenie
Na začiatok zvážte samotný vykurovací radiátor.
Toto zariadenie by malo vykonávať nasledujúce funkcie:
- generovať, konvertovať alebo prijímať tepelnú energiu;
- ohrievajte svoj vlastný prípad alebo obrazovku na prenos tepla;
- distribuovať tepelnú energiu do okolitého priestoru.
V modernom živote používajte dva typy ohrievačov: kvapalné a elektrické. Prvé sú pripojené k centralizovanému alebo samostatnému systému napájania chladiaceho média, druhý - premeniť elektrickú energiu na teplo.
Používajte tiež plynové a benzínové ohrievače, ale častejšie sa používajú v stavebníctve a výrobe. Nepovažujeme kachle na spaľovanie dreva.

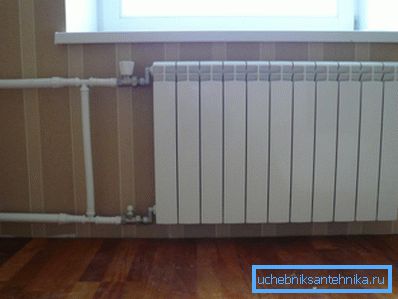

Kvapalné konvektory sú systém kanálov, cez ktoré chladiaca kvapalina cirkuluje a odvádza energiu do tela produktu. Môžu to byť batérie, registre, panely alebo konvektory.

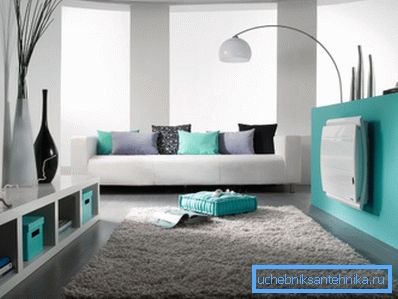

Elektrické modely prichádzajú v mnohých rôznych podobách, často imitujú zariadenia na vodu, ale nemenej často majú originálny dizajn. Existujú tiež rozdiely v základnom návrhu týchto zariadení. Inštalácia elektrických zariadení spravidla nespôsobuje ťažkosti, a preto sa zameriame na inštaláciu kvapalných modelov.
Venujte pozornosť! Samoobslužná inštalácia elektrickej batérie zvyčajne nespôsobuje problémy, preto sa zameriame na vodné radiátory.
Odrody a materiály
Takže sme už zistili, že existujú batérie:
- kvapalina;
- elektrické;
- plynu alebo benzínu;
- drevo (to je z inej "opery", ale stále).
Okrem toho sa môžu líšiť v dizajne.
Existujú takéto odrody:
- trubkový. Systém dvoch alebo troch (niekedy viac) horizontálnych potrubí je spojený bočnými zberačmi do jednej nádoby, cez ktorú cirkuluje chladivo. Sú nazývané registre.
- čiastkové. Systém vertikálnych kanálov je pripojený k hornej a dolnej hlave v jednej nádobe, ktorá je naplnená chladiacim médiom. Telo je navrhnuté tak, aby vyžarovalo maximálne množstvo tepla.
- panel. Oceľové panely sú zvárané ploché strany, ktoré majú profilovanie vo forme kanálov. Tekutina prúdi cez tieto kanály a ohrieva panel.
Pokiaľ ide o ich účinnosť, batérie z profilov a rúrkových modelov s opracovaním plechu sa ukázali ako najefektívnejšie. Navyše sa odlišujú nielen zvýšenou účinnosťou a aktívnou konvekciou, ale aj prijateľnou odpoveďou na automatické nastavenie pomocou termostatickej hlavy. Nízka kapacita a nízka hmotnosť prípadu robia také radiátory lídrami na trhu.

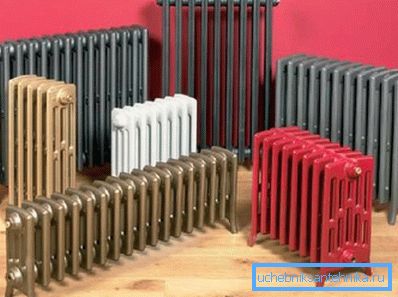

Avšak nielen funkcia prístroja a modelu prípadu zohráva úlohu v efektívnosti zariadenia. Materiál, z ktorého pozostáva, je tiež dôležitý.
Zvážte tie hlavné:
| materiál | Vlastnosti a vlastnosti |
| Liatina | Trvanlivosť, spoľahlivosť, relatívne nízka tepelná vodivosť, lámavosť, zlá udržiavateľnosť, veľká hmotnosť |
| oceľ | Trvanlivosť, strach z korózie, relatívne nízka tepelná vodivosť, veľká hmotnosť, strach z vodného kladivka |
| hliník | Vysoká tepelná vodivosť a prenos tepla, strach z kyslosti, vysoké požiadavky na chladivo, dobrá reakcia na nastavenie, vysoká účinnosť |
| meď | Najvyššia tepelná vodivosť, pevnosť, strach z korózie, dobrá reakcia na nastavenie, vysoká účinnosť, vysoká cena |
| bimetalový | Médium alebo oceľové jadro v hliníkovom kryte je možné. Vysoká pevnosť, dobrý odvod tepla a účinnosť, dobrá reakcia na nastavenie, priemerné náklady. Kompromisná možnosť pre tých, ktorí vedia, ako počítať peniaze |
Venujte pozornosť! Pre inštaláciu v domoch s centrálnym zásobníkom chladiacej kvapaliny sa odporúča umiestniť liatinu alebo bimetal a hliník sa dokonale zapadne do autonómneho systému.
Montážne práce
viazanie

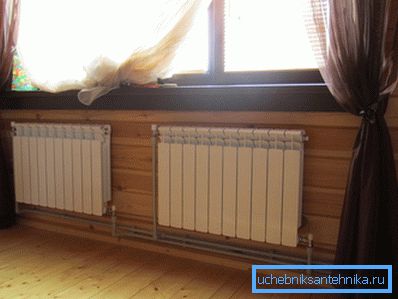

Páskovanie je postup pripojenia napájacích a výberových rúrok chladiacej kvapaliny. Z tejto objednávky mierne závisí od účinnosti vykurovacieho systému.
Existujú štyri typy:
- side;
- uhlopriečka;
- nižšia;
- bod.
Najčastejšie sa používa bočné alebo diagonálne spojenie. Uhlopriečka je považovaná za najpravdepodobnejšiu, ale s malým počtom častí strana zaostáva za sebou.
Spodné pripojenie je z technického hľadiska menej racionálne, je však celkom oprávnené pri položení vykurovacích rúr vo vnútri alebo vnútri sokla.
Malo by sa tiež pamätať na to, že pri jednorúrkovom napájacom systéme by sa mal použiť obtok a v prípade termostatického nastavenia je to absolútne nevyhnutné.
Venujte pozornosť! Prietok chladiacej kvapaliny by mal byť vždy zhora a výber - zo spodku, ak nie je k dispozícii iná schéma.
inštalácia
Najprv zatvoríme vodu v systéme, odskrutkujeme zátky a vypúšťame chladiacu kvapalinu zo zariadenia. Zozbierajme časti novej batérie. Návod potom zahŕňa demontáž starého konvektora.
Tekuté prívodné potrubia je možné orezávať brúskou tak, aby bolo pohodlné inštalovať nové zariadenie. Staré staré upevňovacie prvky by mali byť tiež odstránené.
Nové zariadenie zavesíme pomocou konzol, ktoré sa nachádzajú v montážnej zostave. Konzoly sú zvyčajne upevnené v stene pomocou hmoždiniek. Sledujeme vodorovnú pozíciu s úrovňou.

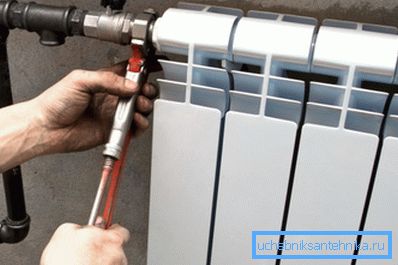

Zatlačte termostatický regulačný ventil do prívodného potrubia a vratnú stopku do otvoru pre batériu. V opačnej diere ohrievača otočíme Mayevského žeriav.

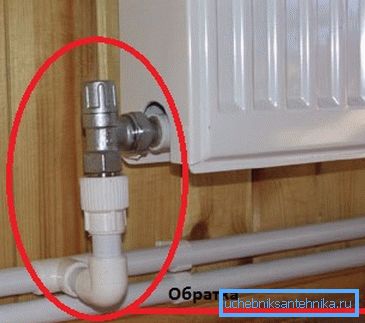

Skrutku naskrutkujte do spodného otvoru batérie, ktorý sa pripája ku guľovému ventilu spätného potrubia. Úprava v tomto segmente systému nie je užitočná.

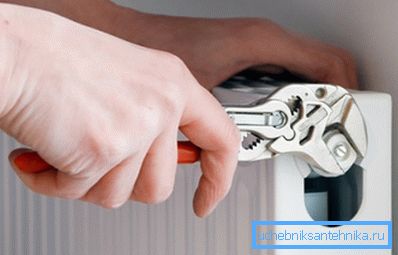

Zvyšný otvor je pevne uzavretý špeciálnou zátkou, ktorá je dodávaná v súprave výrobku. Na konci práce znova skontrolujeme vodorovnú polohu.
Venujte pozornosť! Závitové spojky sú zapečatené vlečným, jutovým vláknom alebo pásikom FUM so špeciálnou vysokoteplotnou tesniacou hmotou.
záver
Inštalácia radiátorov je kľúčovou úlohou a pohodlie vášho domu bude závisieť od správnosti riešenia. Sledujte video v tomto článku a naučte sa nové nuansy na túto tému.
