Montáž radiátorov. typy zapojenia. označovanie a inštalácia

Nezávislá inštalácia vykurovacích radiátorov je veľmi náročný proces, nie je však veľmi komplikovaný. Hlavnou vecou je dodržiavať určité pravidlá a robiť všetko starostlivo.

Typy zapojenia

Aby bol radiátor správne nainštalovaný, je potrebné vedieť, ktorý typ vykurovacieho potrubia bol použitý. Spodná tabuľka opisuje tieto typy.

Čo bude potrebné zvážiť

1. Pri samostatnej montáži batérií vyberte typ ventilov chladiča. Montáž ventilov na guľové radiátory s "americkým" je pomerne komplikovaná a vyžaduje dobré zručnosti.
2. Ak chcete pripojiť batérie k sieti, budete potrebovať potrubia, ktoré majú závit, ktorý zodpovedá rozmerom potrubia a potrubia.
3. Rukávy sú obalené okolo rukávov. Potom sú skrútené a vložené do radiátorov.
4. Pred zakúpením spotrebiča sa uistite, že montážna sada pre inštaláciu radiátorov zodpovedá materiálu použitému na výrobu stien.

Venujte pozornosť! Aby sa vzduch mohol vyfúknuť z batérií, mali by naň položiť Mayevského kohúty. Niektoré modely zariadení sú už v továrni vybavené.

Dôležité pravidlá

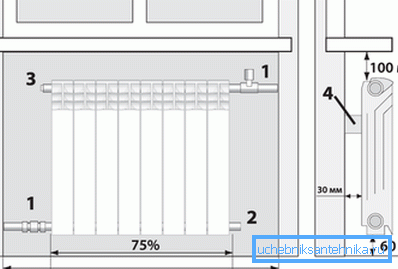

1. Rúrkové profily vhodné pre radiátory by mali byť umiestnené s miernym sklonom v smere toku chladiaceho média. Ak sú umiestnené presne horizontálne, v zariadeniach sa bude hromadiť vzduch, čo zníži prenos tepla. Jeden metr potrubí by sa mal nakloniť v smere toku vody najmenej o 5 mm.
2. Inštalácia vykurovacieho radiátora vlastnými rukami by sa mala vykonať tak, aby sa jeho stredná os zhodovala so stredovou osou otvoru okna. Prípustná odchýlka do 20 mm.
3. Od úrovne podlahy po spodnú časť radiátora musí byť aspoň 60 mm.
4. Zo spodnej hrany okenného parapetu k hornej časti zariadenia by mala byť vzdialenosť 50 až 100 mm.
5. Pravidlá pre inštaláciu radiátorov hovoria, že medzera medzi stenou a batériou by mala byť 30-50 mm.
6. Pri inštalácii vykurovacích zariadení je nevyhnutným predpokladom prísne dodržiavanie vertikálnych a vodorovných prvkov.
7. Po zohľadnení technológie a estetiky by batérie umiestnené v tej istej miestnosti mali byť umiestnené na rovnakej úrovni.

Postup inštalácie

Inštalácia vykurovacích radiátorov zahŕňa predbežný výpočet počtu ich častí v každom priestore bytu. Informácie o týchto výpočtoch nájdete na našej webovej stránke.

Značky a inštalačné konzoly

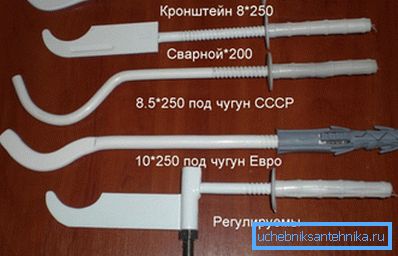

Špecifikácia inštalácie vykurovacích radiátorov zabezpečuje, že na každých 5-7 sekciách batérie musí byť na hornej strane jedna konzola a na spodku jeden upínací prvok.

1. Pri zohľadnení tohto pravidla by ste mali vyznačiť montážne body držiakov.
2. Potom musíte vyvŕtať otvory.
3. Do nich sú zasunuté hmoždinky, do ktorých sú zátky na seba naskrutkované.
4. Pri správnom označovaní sa prístroj pevne pripevní na upevnené držiaky a pevne zostane na nich.

Nasledujúca inštalácia vykurovacích radiátorov s vlastnými rukami spočíva v pripojení zariadení k rúram.

Nástroje a spotrebný materiál

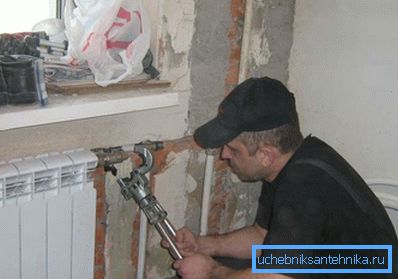

Budete potrebovať momentový kľúč s rozmermi. Umožňuje prísne sledovať krútiaci moment. Je známe, že rúrky nosiča tepla cirkulujú pod tlakom.

Venujte pozornosť! Ak sú kĺby tesné, dôjde k netesnosti. Nadmerné utiahnutie môže poškodiť závity spojovacích prvkov. Aby sa tomu zabránilo, moderné modely radiátorov sú doplnené pasom. Inštrukcia v ňom indikuje okrem iného aj veľkosť krútiaceho momentu.

Bude tiež potrebovať tesniacu a inštalačnú tesniacu pásku, ktorej cena je malá.

Montáž prístrojov

1. Ak sa batérie začnú opravovať, pred ich inštaláciou musíte vypnúť vykurovací okruh a vypustiť z neho chladiacu kvapalinu.

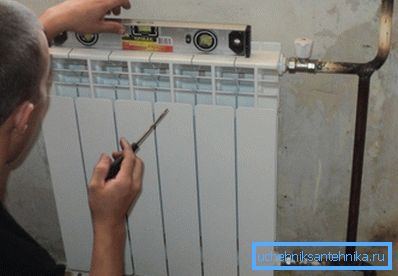

2. Najprv je zariadenie zavesené na zátvorkách.. Ďalej sa pomocou úrovne kontroluje správnosť jeho horizontálnej a vertikálnej polohy.
3. Potom z prístroja skrútené puzdrá.
4. Ak je vykurovací systém jednou rúrkou, mal by byť medzi batériou a potrubím pripojený ventil vybavený obtokom.. V prípade obvodov s dvoma rúrkami sa na pripojenie používa len stieranie so skrutkovým ventilom.

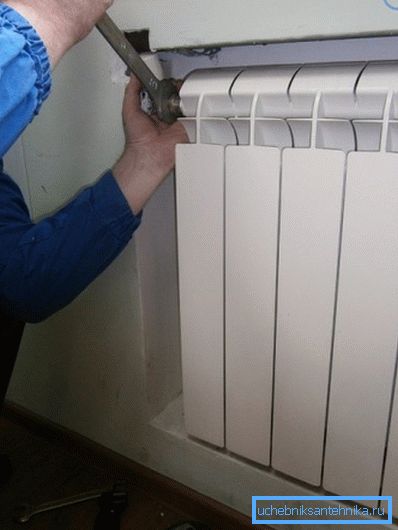

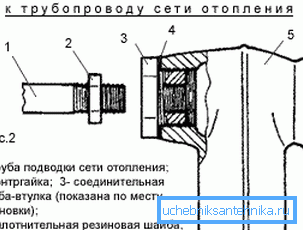

5. Inštalácia biometrických radiátorov na vykurovanie pokračuje ich prepojením pomocou závitových sond s potrubím. Pre tesnosť spojov sa používa tesnenie.

Venujte pozornosť! Treba poznamenať jednu vec. Montáž oceľových radiátorov, ako aj bimetalických a hliníkových analógov je iná, pretože až do konca ich inštalácie by ste nemali odstraňovať ochranné obaly.

Vlastnosti inštalácie liatinovej batérie

Takéto radiátory sa ťažko nazývajú pôvabnými. Avšak liatina si zachováva veľmi dobré teplo a postupne ju vyžaruje do miestnosti.

Pred inštaláciou by sa chladič mal odskrutkovať a znovu nasadiť bradavky a potom znova namontovať.

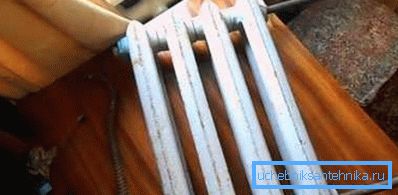

1. Najlepšie je rozobrať zariadenie na kovovom pracovnom stole. Je potrebné konať s dvomi radiátorovými kľúčmi, ktoré sú vložené do otvorov pre horné a spodné bradavky.
2. Na vytvorenie páčky (na zvýšenie pôsobiacej sily) a na spoľahlivé upevnenie sa do ucha nástroja vloží kovová tyč alebo páčidlo, ktoré upevňuje spodnú maticu.

1. Ak chcete zastaviť nerovnováhu, obidva pripojenia je potrebné oddýchnuť naraz.
2. Pred prácou zistite smer vlákna, môže to byť vľavo a vpravo. Aby ste to pochopili, musíte zariadenie umiestniť pred vás lícom nahor. Potom bude ľavá niť vľavo a pravá vpravo.
3. Odskrutkujte matice, odstráňte časť. Urobte to isté so všetkými prvkami radiátora.
4. V opačnom poradí ich zostavte do jedinej batérie s predkompenzovaným počtom častí na vykurovanie konkrétnej miestnosti.
5. Po inštalácii je prístroj natlakovaný, ak dôjde k netesnosti, vsuvka sa nastaví na problémovej ploche.

Venujte pozornosť! Konzoly na drevených stenách nemôžu držať množstvo liatinových batérií. Na tomto základe by mali byť zariadenia vybavené podlahovými podperami.

záver

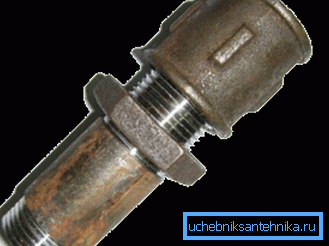

Inštalácia vykurovacích telies na plynové zváranie - prevádzka je pomerne zložitá a drahá. Pri inštalácii zariadení je najlepšie použiť sgony. Video v tomto článku bude ilustrovať proces.
