Montáž radiátorov: dizajnové prvky, montáž liatinovej,

V tomto článku budeme hovoriť o tom, ako nezávisle vykonávať inštaláciu radiátorov pomocou dostupných nástrojov a spotrebného materiálu. To znamená, že sa nebudeme sústrediť na schémy zapojenia, pretože na tomto portáli sú k dispozícii príslušné články a podrobne zvážime, ako nainštalovať batérie rôznych úprav.

Úvodná informácia

Téma článku poskytuje veľký záujem, pretože cena služieb profesionálnych inštalatérov je vysoká, zatiaľ čo pri vykonávaní demontážnych prác sa určite ocitnete a ušetríte tým peniaze týmto spôsobom.

Predtým, ako zoberieme do úvahy súčasné metódy inštalácie radiátorov, budeme hovoriť o konštrukčných vlastnostiach týchto zariadení, ktoré by sa mali brať do úvahy pri inštalácii.

Vlastnosti konštrukcie

Všetky vykurovacie batérie, bez ohľadu na výrobné materiály použité pri ich výrobe, ako aj bez ohľadu na veľkosť a konfiguráciu, majú vstup a výstup. Vo väčšine zariadení v predaji sú tieto otvory duplikované, aby umožnili horné aj spodné pripojenie.

Počas inštalácie zostáva časť technologických otvorov nevyužitá. Na zaistenie tesnosti zariadenia sa používajú špeciálne zátky, ktoré sú zaskrutkované do technologických otvorov.

Štandardné vybavenie ohrievača nie je vybavené požadovanými zástrčkami a armatúrami (spojovacie prvky na spojenie s potrubím). Preto bude potrebná ďalšia objednávka na zakúpenie špeciálnej zostavy na montáž radiátorov.

Tieto súpravy sú zvyčajne štandardné a vhodné na bočné alebo krížové pripojenie. Existujú však batérie navrhnuté pre spodnú prívodnú rúrku prívodu a výfukového potrubia. V tomto prípade budete musieť okrem hlavnej inštalačnej súpravy zakúpiť špeciálnu zostavu na pripojenie k tesne pripojeným spojeniam.

Ďalšou dôležitou vlastnosťou zariadenia na vykurovanie s cirkulujúcim chladiacim médiom je možnosť inštalácie na stenu alebo podlahu. V tomto a inom prípade budete musieť kúpiť špeciálny montážny materiál - zátvorky, ktorých zmeny budeme brať do úvahy pri popise inštalačných prác.

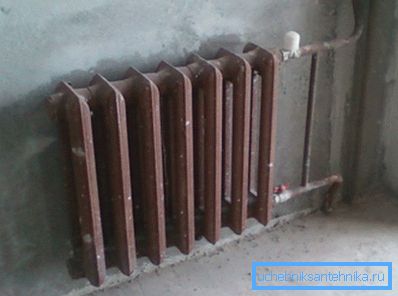

Montáž liatinových radiátorov

Konštrukcia z liatiny - to je optimálne riešenie pre montáž do centralizovaných systémov autonómneho a gravitácie, postavené s použitím kotlov s vonkajšou expanznej nádoby. Schéma montáž radiátory z liatiny, v závislosti od typu líniových rúrok, ktorými sa chladivo privádza a opustí vodu, vyčistený teplotu.

Zvážte, aký je návod na inštaláciu najbežnejšieho "trojprstého" liatinového radiátora.

Tri-prst je populárne nazývaný, pretože tri prsty zapadajú do medzery medzi sekciami.

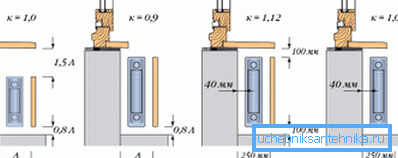

• V počiatočnom štádiu označte miesto, kde sa bude inštalácia vykonávať.. Tradične toto miesto je oblasť pod oknom. Výber tohto miesta nie je náhodný, pretože umožňuje dosiahnuť optimálnu konvekciu (obeh teplého a studeného vzduchu) v rámci vykurovanej miestnosti. Merať okenný parapet a určiť jeho stred. Ďalej zmerajte dĺžku inštalovaného zariadenia, určite jeho stred a vyznačte dĺžku na stenu a zarovnajte centrá.

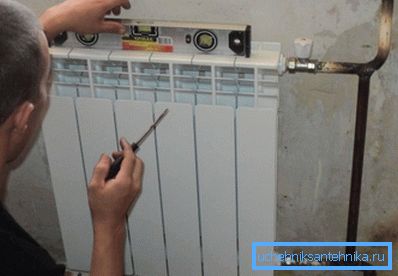

• Nakreslite vodorovnú čiaru, ktorá zodpovedá hornej línii batérie. Táto čiara by mala byť umiestnená prísne horizontálne, čo sa dá určiť pomocou úrovne vody.

Dôležité: Ak sú batérie inštalované so sklonom, existuje vysoká pravdepodobnosť, že vzduchové zátky budú tvoriť samostatné časti.

• Nakreslite zvislé čiary, ktoré zodpovedajú stredu medzery medzi vonkajšími časťami..

Za účelom inštalácie prístroja stačí 4 konzoly - dve v spodnej časti a dve v hornej časti. Ak je však stena stará alebo batéria pozostáva z 12 alebo viac sekcií, namiesto štandardných 4 bodov pripojenia je možné použiť 6 konzol. Stredné upevnenie vlastných rúk nastavené v medzere medzi dvoma stredovými časťami.

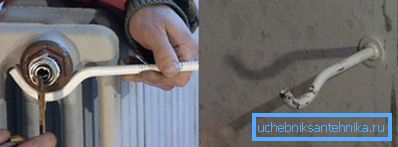

• Pomocou konzolových čapov označujeme stred otvoru 2-3 mm nad stredmi horných a dolných vstupných otvorov.
• Vyvŕtajte otvory vrtákom s príslušným priemerom (12 mm) do hĺbky plastového tesnenia.
• Plastové tesnenia vložte do nich otvory a zatlačte ich dovnútra, až kým sa nerozsvietia s povrchom steny.
• Závrtné skrutky.
• Brúsny materiál upravte potrubie na požadovanú dĺžku.
• Zaveste radiátor. Ak je zariadenie správne nainštalované, padne na všetky zátvorky a pri stlačení sa nedotýka.
• V ďalšej etape sa vykoná montáž liatinových radiátorov do potrubia. V technologických otvoroch pomocou tiahla alebo dymovej pásky otočíme uzamykacie mechanizmy, ku ktorým pripojíme prvý rez na požadovanú dĺžku potrubia. Za týmto účelom sa konce rúrok spracúvajú matricami, rezaním závitov, ktorých rozteč a rozmery zodpovedajú závitom uzavieracích ventilov.

Tip: Ak je spojenie vytvorené pomocou vleku, pokryjeme hornú časť spoja olejovou farbou. Po vysušení náteru bude zlúčenina viac hydrofóbna.

Po inštalácii sa chladiaca kvapalina naleje do systému a kontroluje sa stupeň tesnosti spojov. Ak sa zistia netesnosti alebo sa nesprávne inštaluje ohrievač, môže byť potrebné odstrániť radiátory z liatiny.

Typy konzol

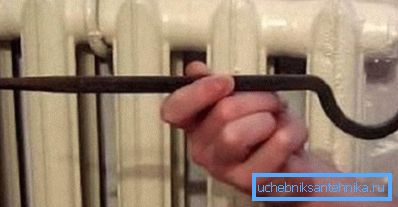

• Na liatinové batérie sa používajú nastaviteľné oceľové upevňovacie prvky, držiaky z liatiny, upevňovacie prvky na oceľovom páse a upevňovacie skrutkové upchávky až do dĺžky 30 cm.
• U hliníkových a bimetalových batérií môžete použiť upevňovacie prvky z oceľovej ocele alebo oceľové kolíky s hmoždinkami s dĺžkou do 17 cm.

Vlastnosti inštalácie bimetalických a hliníkových batérií

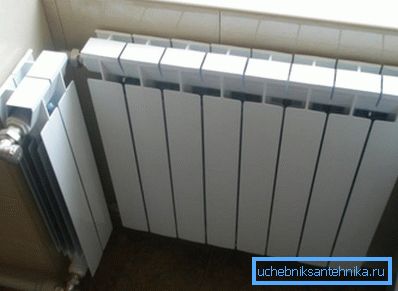

Spolu s liatinovými batériami sú na trhu široko zastúpené bimetalické a pevné modifikácie hliníka. Zvážte, ako inštalovať vykurovacie teleso v byte, za predpokladu, že je vyrobené z hliníka alebo hliníka v kombinácii s oceľou.

Dôležité: Ak potrebujete zvýšiť bimetalovú alebo hliníkovú batériu alebo naopak skrátiť ju zmenou počtu sekcií, budete potrebovať špeciálny kľúč radiátora. Tento kľúč sa striedavo vkladá do spodného a horného vstupu a umožňuje rozobrať jeden výrobok do niekoľkých samostatných častí alebo naopak spojiť niekoľko častí dohromady.

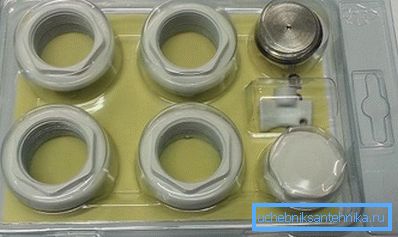

Po zostavení požadovaného počtu sekcií namontujeme armatúry. Na tieto účely používame univerzálny montážny kit pre radiátory, pozostávajúci z matic a puzdier. Skrutkovacie matice sa naskrutkujú do otvorov, do ktorých budú pripojené rúry a zátky sú zaskrutkované do zvyšných dvoch otvorov.

Dôležité: Pri inštalácii armatúr používame dymovú pásku, ktorú vetrajeme v smere hodinových ručičiek. Ak je navíjanie vykonávané proti smeru hodinových ručičiek, pri odskrutkovaní prívodnej zástrčky bude tesnenie pochybovať a nebude poskytovať dostatočnú tesnosť.

Označenie polohy zariadenia je rovnaké ako pri montáži liatinových batérií. Existuje však jedna vec, ktorú treba zvážiť. Priestor medzi hliníkovými sekciami je rádovo užší ako medzi liatinovými úsekmi, takže umiestnenie konzol je potrebné určiť s osobitnou presnosťou.

Ak je inštalácia vykonaná pomocou kovových plastových rúrok, potom je najskôr zavesený radiátor a potom sa rúry rozrežú a spájajú. Ak sa namiesto laminátu na báze kovu použije trvanlivejší a odolnejší polypropylén, najskôr vykonáme rezanie a spájkovanie potrubí a až potom vložime batériu a vytvoríme spojenie.

Dôležité: Niektoré ohrievače a rúrky môžu byť nezlučiteľné, pretože vytvárajú galvanický pár, ktorý prispieva k rozvoju korozívnych procesov. Napríklad kombinácia oceľových rúr a hliníka sa neodporúča. Súčasne sú polypropylénové rúry univerzálnym riešením pre všetky typy batérií.

záver

Z vyššie uvedeného môžeme vyvodiť nasledujúci záver. Na vykonanie inštalácie alebo demontáže vykurovacieho radiátora nie je potrebné byť profesionálny. Stačí stačiť všetky kroky uvedené vyššie a určite dosiahnete požadovaný výsledok.

Na inštaláciu radiátora bolo jednoduchšie, odporúčame si pozrieť video v tomto článku.
