Monotube vykurovací systém leningradka: jednoduchosť a

V tomto článku sa musíme oboznámiť s jedným z najjednoduchších a najbežnejších systémov kúrenia - Leningradu alebo kasárneho systému. Zistili sme, aké výhody a nevýhody má na pozadí alternatív, ako správne pripojiť vykurovacie zariadenia a aké priemery potrubí by mali byť orientované. Tak choď.

Čo je to?

Leningradka je jednoducho plniaca rúrka obklopujúca dom alebo vyhrievanú izbu po obvode. Vykurovacie zariadenia sú do nich zabudované s krátkymi vložkami. Rozdiel požadovaný pre obeh je zvyčajne vytvorený obehovým čerpadlom alebo väzbou do vykurovacej hlavice cez výťahovú jednotku.

Ak chcete nastaviť rýchlosť cirkulácie chladiacej kvapaliny (a tým aj teploty radiátorov najviac od začiatku prstenca), môžete použiť:

• Hladké alebo stupňovité nastavenie obehového čerpadla.
• Škrtiace ventily.
• Udržiavaciu podložku.

Okrem toho: Leningrad môže byť použitý v systémoch s prirodzenou cirkuláciou chladiacej kvapaliny (gravitačná). V tomto prípade je cirkulačná rýchlosť regulovaná zahrievaním výmenníka tepla v peci alebo kotle.

Oblasti použitia

Obmedzenia plynú zo schémy chaty.

1. Môže byť použitý v miestnostiach, ktorých konfigurácia umožňuje urobiť prsteň nerozbitný. Veľké množstvo priečok, panoramatických okien a dverí neposkytuje len Leningrad kríž, ale urobia tak inštaláciu takou prácou, že nevyhnutne premýšľate o alternatívach.
2. Táto schéma nie je vhodná pre výškové budovy.. Prinajmenšom vo svojej čistej forme: v jednotlivých apartmánoch v nových budovách sa často používa jednorúrkový prsteň; Vykurovací systém každého bytu je však zakomponovaný do dvojice tradične rozvedených stúpačov.

Klady a zápory

Čo je užitočné vedieť o Leningrade?

dôstojnosť

• Je bezpečné. Absolútne bezpečné. Situácia, keď sa systém zastaví kvôli vysúvaniu, je úplne vylúčený.
• Umožňuje nezávislé nastavenie ohrievačov a ich demontáž. Súčasne vypnutie, škrtenie alebo neprítomnosť jedného radiátora neovplyvňuje prevádzku ostatných.
• Ako už bolo spomenuté, môže pracovať s núteným a prirodzeným obehom.
• Spustenie okruhu je veľmi jednoduché bez ohľadu na prítomnosť vzduchu v ňom. Vzhľadom na to, že tlak v inštalačnom alebo vykurovacom potrubí je oveľa vyšší ako atmosférický tlak, keď sú radiátory umiestnené nad fliašacím vzduchom, budú vytlačené do svojej hornej časti.
• Cirkulácia chladiacej kvapaliny sa začne aj vtedy, keď je systém vo vzduchu a kvôli tepelnej vodivosti vykurovacích telies bude úplne zahriaty pred odvzdušnením vzduchu.

Nuance: obvod bude fungovať spôsobom opísaným len v schéme zapojenia vykurovacieho telesa zospodu dole.

nedostatky

Tie zahŕňajú možno len nevyhnutnú zmenu teploty medzi prvým a posledným vykurovacím zariadením v okruhu. Aby sme boli presní, rozptyl bude viditeľný na vstupe chladiča: vyvažovanie vykurovacieho potrubného systému, ak je to potrebné, je schopné vyrovnať prenos tepla.

Inštalačné funkcie

Existujú nejaké pravidlá, ktoré by ste mali dodržiavať pri inštalácii Leningradu vlastnými rukami?

• Radiátory nerozlomia náplň a narazia na ňu paralelne. Pri konzistentnom vkladaní vykurovacích zariadení sa mierne zvýši tok chladiacej kvapaliny, ale stratíme všetky lôžka schémy chýši - jednoduché spustenie, odolnosť proti poruchám a možnosť nezávislej regulácie teploty na každej batérii.

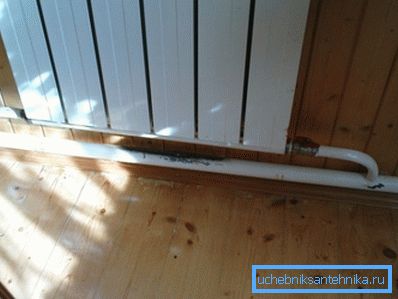

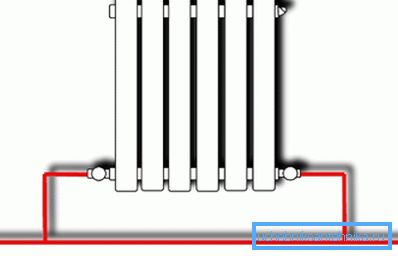

• Ako už bolo spomenuté, je lepšie použiť vložku od spodku do spodnej časti: očné viečka sú pripojené na spodné časti závitov z oboch strán. Pokyn je spojený so skutočnosťou, že je v takejto schéme, že prítomnosť vzduchu v batérii neovplyvní cirkuláciu cez jeho spodný kolektor. Z tých istých dôvodov má byť stáčanie pod ohrievacími zariadeniami a nie nad nimi.

Nuance: tieto odporúčania sa nevzťahujú na systém s prirodzeným obehom. Ak chcete vodu posunúť gravitáciou, stáčanie s vodou musí byť položené so svahom; prvé radiátory budú pod ním. Avšak pri otvorenej expanznej nádrži nie je vzduchové krvácanie určite problémom.

• Ako vykurovacie zariadenie by ste nemali používať konvektory (cievky s rebrami na zvýšenie prenosu tepla). Opäť nás zbavia jedného z lingradradských chlieb - schopnosť pracovať na vykurovaní, dokonca aj v ohromenom stave.
• Pri navrhovaní systému stojí za to dodržiavať tieto minimálne veľkosti:

Nuance: rozumná maximálna dĺžka plnenia v systéme s prirodzenou cirkuláciou je asi 40 metrov. Pri väčšej ploche domu je lepšie rozmaznávať cirkulačné čerpadlo.

• Každý ohrievač je vybavený nasledujúcou sadu ventilov:

• Uzavrieť guľový kohút pri vchode. Úplne vypne vykurovacie teleso na opravu alebo výmenu bez toho, aby sa celý okruh prepadol.
• Výstup škrtiacej klapky. Pomocou toho môžete opäť úplne odrezať ohrievač alebo obmedziť cirkuláciu, čím sa znižuje teplota. Namiesto tlmivky je možné inštalovať termostatickú hlavicu, ktorá bude regulovať vlastnú priechodnosť v automatickom režime v závislosti od teploty v miestnosti.

Užitočné: z ekonomických dôvodov možno inštalovať iný ventil namiesto škrtiacej klapky alebo tepelnej hlavy. Jeho cena je oveľa nižšia; Je však dosť nepríjemné regulovať tok očných viečok ventilom.

• Odvzdušňovacie otvory na jednej z horných konektorov chladiča. Pri krvácaní vzduchu je možné použiť kohútik Mayevsky, ventil alebo bežnú batériu.
• Pri montáži na oceľové vložky na strane korku pomocou ľavého závitu je nainštalovaný odnímateľný drift, ktorý umožňuje v prípade potreby vyberať radiátor bez zvárania. Spravidla sa oceľové spojenia s bimetalovými radiátormi používajú v domácnostiach pripojených k ústrednému kúreniu s nie vždy predvídateľnými teplotami a tlakami. Autonómne systémy používajú rúry z polypropylénu a kovového plastu; na pripojenie batérií je v tomto prípade jednoduchšie dať pár amerických žien.

záver

Dúfame, že materiál navrhnutý čitateľovi mu pomôže pri návrhu vykurovacieho systému a jeho inštalácii. Ako vždy nájdete ďalšie tematické informácie vo videu priloženom k ​​článku. Veľa šťastia!
