Množstvo vody vo vykurovacom radiátore: dokumentácia a

Množstvo chladiacej kvapaliny v črevách radiátorov pre mnohých je abstraktná hodnota. Objem tejto kvapaliny ovplyvňuje zotrvačnosť vykurovacieho systému, čas zahrievania a režim prevádzky kotla. Schopnosť vypočítať objem vody v ľubovoľnej časti vykurovacieho systému vám umožní presnejšie vyberať zvyšok zariadenia pod ním (kotol, cirkulačné čerpadlo atď.).

Čo potrebujete vedieť o množstve vody v batérii

Typicky radiátory dávajú pozor na začiatok alebo koniec vykurovacieho obdobia alebo počas všeobecného čistenia. Zároveň sú životne dôležité procesy, ktoré sa vyskytujú vo vnútri ľudskej bytosti, pre ktorú je chladiaca kvapalina zodpovedná - najčastejšie voda. Sú informácie o tom, koľko tejto kvapaliny zapadá do jednej batérie, sekcie, má nejakú hodnotu?

Ukazuje sa, že to nie je jediný dôvod:

• Nezahadzujte ohrievač, pretože objem vody v ohrievači liatinového chladiča zvyšuje svoju už značnú hmotnosť;
• Inštalácia vykurovacieho systému s určitou kapacitou kotla vyžaduje výpočet celkového množstva chladiacej kvapaliny, vrátane radiátorov;
• vediac, že ​​množstvo chladiacej kvapaliny v batérii je 10-12% vykurovacieho systému - všetky batérie, potrubia a kotol môžu vypúšťať vodu "suchú";
• pri výbere expanznej nádoby;

• aby nedošlo k preháňaniu koncentrovanej nemrznúcej zmesi, ktorý sa naleje do určitej miery s vodou;
• pre typ prirodzenej / nútenej cirkulácie je zvolená optimálna veľkosť batérie - veľký v prvom prípade a žiadny rozdiel v druhom.

Nútená iniciatíva

V panelovom dome s ústredným kúrením nie je potrebné sa obávať takých problémov, ako je napĺňanie systému chladiacim prostriedkom, to je diecéza bytových a komunálnych služieb. Ale starostlivosť o panstvo alebo dacha je obrovská zodpovednosť, ktorá leží úplne na ramenách. Príležitosť šetriť čas a peniaze prinúti vlastníkov udržiavať tepelnú komunikáciu s vlastnými rukami s použitím niekedy aj neštandardných metód.

Napríklad nedostatok centralizovaného zásobovania vodou si vyžaduje použitie prírodných zdrojov - studne, studne, rybníky.

Aby bolo možné presne zistiť požadované množstvo kvapaliny, je potrebné vopred vypočítať, koľko z nich bude zahrnuté vo všetkých kompozitných vykurovacích systémoch:

• kotly;
• potrubí;
• radiátory.

Pracujeme s dokumentáciou

Odpoveď na otázku, koľko vody prúdi z potrubia "A", alebo skôr by malo ísť tam, zvyčajne leží v technických listoch chladiča a kotla. S potrubím je o niečo ťažšie, ale nie smrteľné - vedieť o ich vnútornom priemere, na našej webovej stránke nájdete podrobnú tabuľku o množstve vody v litroch / metrov kubických na jeden lineárny meter. To isté možno povedať o údajoch o objeme palivového kotla alebo batérií.

Keď poznáte plnosť každého metra potrubia, zistite celkový objem "potrubia" čísla elementárneho stola tepelného nosiča vynásobený počtom metrov. Ak to chcete urobiť, nie je nutné v celom dome prechádzať pomocou pásky, ale použite plán projektu a pravítko.

Venujte pozornosť! Na internete, tabuľka objemu vody v radiátore vyzerá ešte výhodnejšie. Môže porovnať kapacitu vykurovacích telies z rôznych materiálov, čo vám umožní vybrať si príslušnú možnosť.

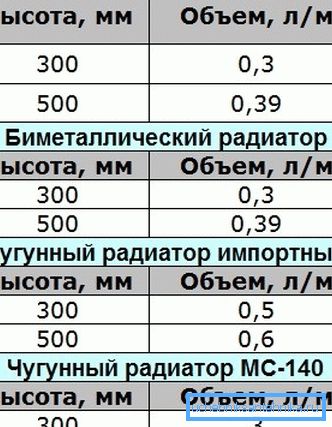

Nasledujúca tabuľka ukazuje, že objem vody v úseku bimetalického radiátora a hliníka je rovnaký. Takže materiál nezáleží, hlavnou vecou sú rozmery ohrievača.

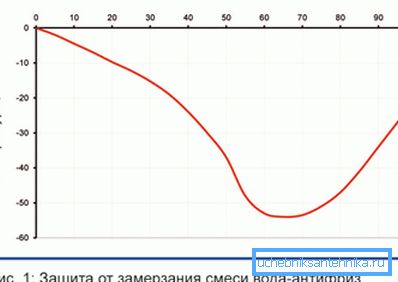

Dočasné bývanie v dome vyžaduje, aby majitelia používali nemrznúcu zmes. Keďže toto potešenie nie je lacné (cena za 10 litrov domáceho propylénglykolu "Cozy technology" dosahuje tisíc rubľov), je potrebné vedieť presné množstvo nemrznúcej zmesi. Po určení extrémne záporného prahu pre vykurovací systém sa látky zmiešajú v určitej miere.

Venujte pozornosť! Nepridávajte nemrznúcu kvapalinu do vykurovacieho systému z pozinkovaných rúr.

Priemerný cheat list

Priemerné údaje určujúce objem vody v oceľových radiátoroch panelového vykurovania sú nasledovné:

• model Demrad, typ Thermogross 11 pre každú dĺžku 10 cm predstavoval 0,25 litra chladiacej kvapaliny;
• Na podobných modeloch typu 22 sa toto číslo zvyšuje na 0,5 litra na prísnejšiu dĺžku.

Každá časť dobrej staršej "liatiny" rôznych modelov má nasledujúcu kapacitu:

• MS 140 - 1,11 až 1,45 1 (od 5,7 do 7,1 kg);
• Majstrovstvá sveta 1 - 0,66-0,9 l;
• Svetový pohár 2 - 0,7-0,95 l;
• Majstrovstvá sveta 3 - 0,155-0,246 l;
• Konner Modern - 0,12-0,15 litra (3,5 kg).

Venujte pozornosť! Môžete vidieť, ako sa tradičné MS 140 líši od čínskej hmotnosti Konner, na ktorú by ste mali venovať pozornosť, ak máte podlahový model.

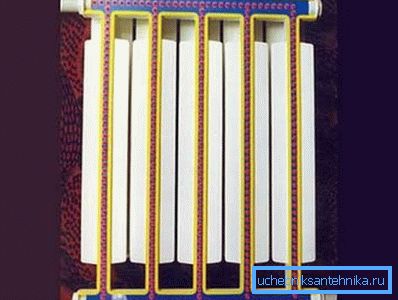

Ak je vaša batéria zložitou autorskou vecou, ​​zisťovanie jej objemu je ťažké, ale je to možné. Napríklad objem vody v oceľovom rúrkovom radiátore sa vypočítava dômyselne jednoducho - jeden otvor sa uzavrie zátkou a voda sa vyleje cez druhú na vrch.

Venujte pozornosť! Označte množstvo kvapaliny naplnenej okamžite alebo neskôr, keď vyliate obsah do vedra / kúpeľa. Táto metóda výpočtu sa uplatňuje na radiátor s akoukoľvek zložitosťou bez dokumentov.

V tepelných výmenníkoch kotla na stenu sú v priemere 3 až 6 litrov umiestnené a pri podlahových a parapetných prevedeniach - od 10 do 30 litrov vody. Takže keď ste zistili množstvo chladiacej kvapaliny vo všetkých rohoch, ktoré dosiahne, môžete vykonať zodpovednú operáciu - na výpočet objemu expanznej nádrže. Z toho závisí optimálny tlak v systéme a požadovaný objem chladiacej kvapaliny.

Návod na výpočet predpokladá použitie jednoduchého vzorca:

(Vc * K) / D = Vb, kde

• Vs - objem chladiacej kvapaliny vo vykurovacom systéme (čo bolo uvedené vyššie - radiátory + potrubia + výmenníky tepla kotla);
• K - koeficient rozťažnosti chladiacej kvapaliny (vo vode sa rovná 4%, preto sa vo vzorci používa 1,04);
• D - účinnosť rozšírenia nádrže;
• Vb je kapacita expanznej nádoby.

Je možné zistiť objem chladiacej kvapaliny v radiátoroch alebo potrubiach, ktorý je blízko skutočnej hodnoty na základe výkonu kotla podľa vzorca:

x kW * 15 = VS, kde

• kW - výkon kotla;
• obrázok 15 - počet litrov vody na získanie 1 kW energie;
• VS - celková kapacita systému.

sčítanie

Princíp je lepšie poddimenzovať, naopak v systémoch vykurovania sa nevzťahuje opak, pretože vetranie systému bude znamenať studené batérie. Vypočítaním objemu každého konštrukčného prvku vykurovacieho systému pomocou tabuliek alebo experimentálne sa spotreba tepla stáva zmysluplnejším a príjemnejším. Oprava alebo výmena samostatného fragmentu už nebude tajná so siedmimi uzávermi.

Video v tomto článku zobrazuje proces nalievania chladiacej kvapaliny do vykurovacieho systému.
