Miešacie uzly pre tepelne izolovanú podlahu: zariadenie a

Podlahové vykurovanie je výborným doplnkom k vykurovaniu radiátorov. Na rozdiel od tradičných batérií však patrí do nízkoteplotných vykurovacích zariadení, preto pri použití týchto systémov sú nevyhnutne namontované miešacie uzly vykurovanej podlahy. Nižšie sa pozrieme bližšie na to, aké sú tieto zariadenia, na ktoré prvky pozostávajú a na aké funkcie vykonávajú.

Prečo používať miešaciu jednotku

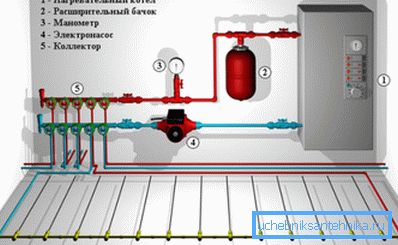

Aby ste pochopili, prečo potrebujete mixér na podlahu ohrievanú vodou, najprv musíte zistiť, ako systém funguje, čo budeme robiť nižšie. Takže pre radiátory a podlahové kúrenie je dodávaný ten istý tepelný nosič. Navyše sa zohreje na maximum, t. na teplotu, ktorá je potrebná pre radiátory (až 95 stupňov).

Zároveň by teplota podlahovej plochy podľa hygienických noriem nemala prekročiť 30-31 stupňov, inak by bolo nepríjemné chodiť na tomto poschodí. Z tohto dôvodu sa teplota chladiacej kvapaliny, ktorá sa privádza do okruhu, je v závislosti od hrúbky poteru a typu podlahovej krytiny - 35 - 55 stupňov.

Z toho vyplýva, že voda nemôže byť dodávaná priamo z kotla do okruhu, pretože jej teplota môže prekročiť prípustnú hranicu. Len na účely spúšťania sa na teplú podlahu aplikuje termo-mixér. Zmieša horúcu chladiacu kvapalinu s chladnejšou, t.j. návratová čiara

Venujte pozornosť! Ak sa vykurovanie domu alebo bytu realizuje pomocou nízkoteplotných obvodov, miešacie jednotky nie sú nainštalované, pretože v tomto prípade nie je zmysluplné ich používanie.

Zariadenie na zmiešavanie zariadení

Zvyčajne môže byť práca zmiešavača opísaná nasledovne:

• Horúca chladiaca kvapalina sa dodáva do vykurovacieho kolektora a spočíva na zmiešavacom ventile pre vyhrievanú podlahu s termostatom.
• Ak je teplota chladiacej kvapaliny nižšia ako požadovaná teplota, ventil sa aktivuje, čím sa otvorí horúca chladiaca kvapalina.
• Akonáhle teplota dosiahne požadovanú hodnotu v dôsledku miešania horúcich a studených kvapalín, ventil odstráni prietok horúcej kvapaliny.

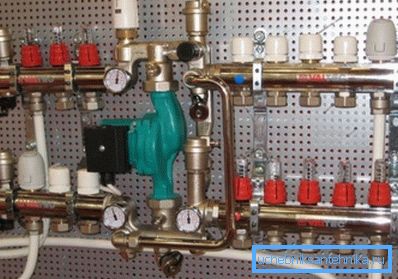

Musím povedať, že miešacia skupina pre vykurovanú podlahu je potrebná nielen na nastavenie teploty, ale aj na cirkuláciu chladiacej kvapaliny v okruhu vykurovacieho systému. Preto sa systém skladá z týchto základných prvkov:

Okrem týchto dvoch hlavných prvkov môže byť systém aj:

• Bypass - chráni miešaciu jednotku pred preťažením.
• Uzavieracie a vypúšťacie ventily.
• Odvzdušňovač.

Treba poznamenať, že zmiešavací výmenník tepla musí byť inštalovaný pred okruhom, avšak samotné miesto jeho inštalácie môže byť odlišné:

• V miestnosti, kde je systém realizovaný teplá podlaha.
• V kotolni.
• V blízkosti kolektorovej krabice.

Typy miešacích jednotiek

Hlavný rozdiel v prevádzke teplomiešadiel je v návrhu rozdeľovacích ventilov. Najbežnejšie sú obojsmerné a trojcestné zariadenia. Nižšie je detailný pohľad na ich funkcie.

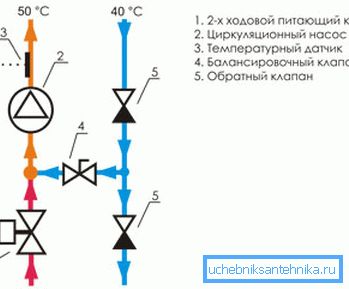

Dvojcestný ventil

Dvojcestné ventily sa tiež nazývajú kŕmenie. Na tomto zariadení je inštalovaná termostatická hlavica, ktorá obsahuje snímač kvapaliny zodpovedný za monitorovanie teploty chladiacej kvapaliny, ktorá vstupuje do okruhu vykurovacieho systému.

Miešanie chladiacej kvapaliny sa uskutočňuje podľa princípu opísaného vyššie, t.j. spätný tok je kontinuálne dodávaný a horúcu kvapalinu iba v prípade potreby.

Medzi výhody tohto dizajnu patria:

• Systém sa nikdy neprehrieva, čo zvyšuje jeho životnosť.
• Ventil má malý prietokový výkon, ktorý zaisťuje hladkú reguláciu teploty, t.j. bez náhlych zmien.

Z týchto dôvodov väčšina odborníkov pri montáži mixéra na teplú podlahu s vlastnými rukami používa obojstranné ventily.

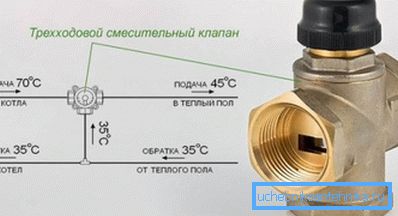

Trojcestný mixér

Toto zariadenie kombinuje dve funkcie:

• Obtokový ventil bypassu.
• Vyvažovací obtokový ventil.

Jeho hlavným rysom je, že mieša studenú spätnú linku a horúci nosič tepla. Často sú trojcestné ventily vybavené servopohonmi na ovládanie zariadení podmienených počasím a termostatických zariadení.

Predpokladá sa, že trojcestné mixéry sú univerzálne a nepostrádateľné vo veľkých systémoch, ako aj v systémoch, kde sa používajú regulátory závislé od počasia.

Majú však určité nevýhody:

• Nie je vylúčená možnosť dodávania na obrys teplej podlahy signálom z termostatu horúceho tepelného nosiča s teplotou 95 stupňov Celzia. To môže spôsobiť poškodenie potrubia v dôsledku pretlaku. Okrem toho náhle zmeny teploty skracujú životnosť systému.
• Dokonca aj minimálna zmena nastavení zariadenia môže viesť k významnej zmene teploty v obvode, čo je spojené s veľkou šírkou pásma zariadenia.

Venujte pozornosť! Trvanlivosť systému závisí od kvality zostavy miešacej jednotky a kvality vybraných materiálov. Tieto body je preto potrebné venovať osobitnú pozornosť vo fáze návrhu systému.

Vlastnosti inštalácie zariadenia

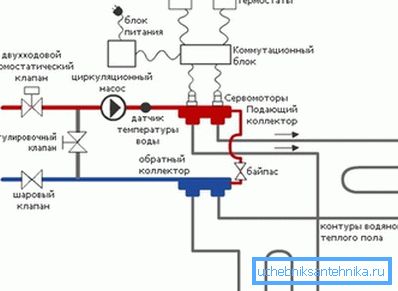

Existuje pomerne málo možností na pripojenie zariadenia. Nižšie je najpopulárnejšia schéma podlahového vykurovania v zmiešavači.

Umožňuje samonastaviť systém pripojením postupne všetkých dôležitých prvkov:

• kotly;
• Distribučný uzol;
• Pipeline.

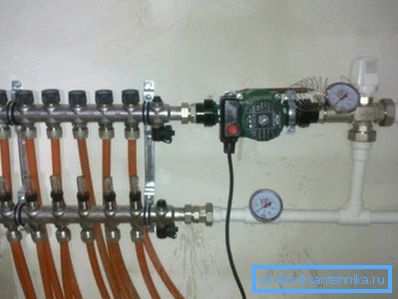

Pred montážou distribučnej jednotky musíte nainštalovať ochrannú kovovú skrinku, ktorú možno otvoriť alebo zatvoriť. V niektorých prípadoch je uzol úplne otvorený, t.j. vo forme stánku. V tomto prípade je prístup k nim zjednodušený, ale ochrana spojenia trpí.

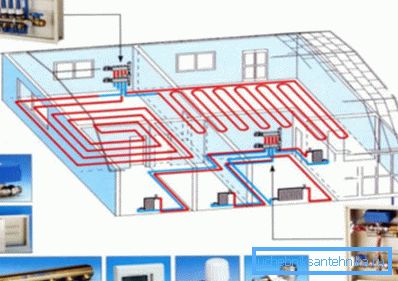

Miesto skrine je spravidla vybrané v závislosti od umiestnenia obvodov. Ak sa používa niekoľko vetví, odporúča sa umiestniť skriňu uprostred, v rovnakej vzdialenosti od obrysu a v blízkosti hlavných potrubí. Také "stredné" umiestnenie poskytuje najlepší hydraulický výkon.

Je lepšie začať s montážou vlastných rúk s inštaláciou teplomeru a uzatváracieho ventilu, ktorý by mal byť umiestnený na všetkých vývodoch okruhov. Najčastejšie sú súčasťou súpravy kolektorov súčiastky na nastavenie činnosti napájania a spätného toku.

Zaostrením na schému je možné správne a pomerne rýchlo inštalovať distribučný uzol, pripojiť napájacie a výbojkové rúrky k nemu a tiež zabezpečiť vypnutie jedného alebo viacerých okruhov, ktoré môžu byť potrebné počas prevádzky systému.

Súčasti sú pripojené pomocou príslušenstva kompresora, montážnej sady, ktorá zahŕňa:

• orechy;
• puzdra;
• Prsteňové klipy.

Tip! Pri montáži systému je lepšie použiť mosadzné armatúry napriek tomu, že ich cena je vyššia. Je to spôsobené tým, že na ich vnútorných stenách sa nehromadí ani žiadna váha.

V prípadoch, keď priemer dielov nezodpovedá, sa používajú adaptéry.

Stručné pokyny na montáž sú nasledovné:

• Najskôr sú k distribučnej jednotke pripojené dve rúrky - prívod a spätný tok chladiacej kvapaliny.
• Potom pripojte prvky obrysu.
• Potom sa prvky systému inštalujú v nasledujúcom poradí:

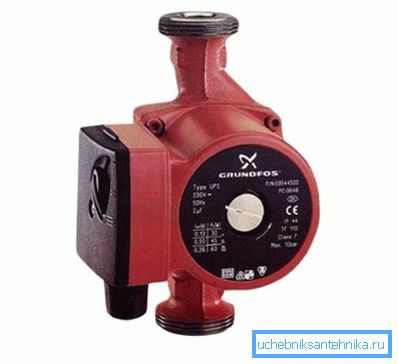

• cirkulačné čerpadlo;
• výstup vzduchu;
• vypúšťací kohút;
• trojcestný mixér.

Tento systém vám umožňuje plne ovládať proces vykurovania.

Venujte pozornosť! Prevádzka opísaného systému je úplne závislá od vykurovacieho kotla - zníženie teploty alebo obmedzenie prietoku chladiva vedie k poklesu teploty vykurovanej podlahy.

Tu, v skutočnosti, všetky základné prvky inštalácie distribučných uzlov.

záver

Miešacie jednotky sú nevyhnutným prvkom pre vykurovacie systémy, ktoré kombinujú tradičné radiátory s teplou podlahou. Okrem toho trvanlivosť vykurovanej podlahy závisí od kvality distribútora. Preto sa na kvalitu jeho inštalácie nemala venovať menšia pozornosť ako položenie teplej podlahy.

Z videa v tomto článku sa môžete dozvedieť ďalšie informácie o tejto téme.
