Miešací uzol pre tepelne izolovanú podlahu: menovanie,

Zariadenie na miešanie čerpadiel na podlahové vykurovanie je nevyhnutnou a veľmi dôležitou súčasťou systému podlahového vykurovania, bez ktorého je jeho bežná prevádzka nemožná. Budeme zvážiť účel a princíp fungovania tejto stránky, ako aj naučiť sa samostatne zostaviť mixér.

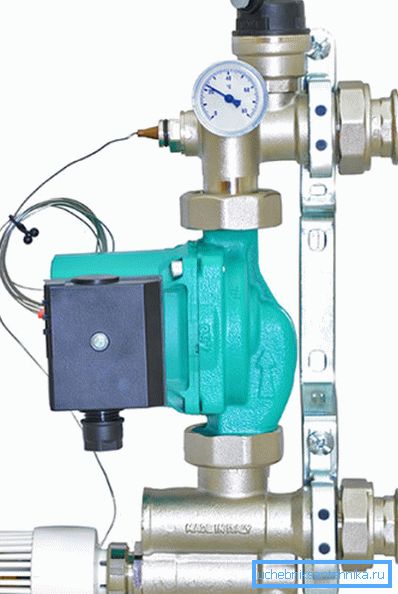

Miešací modul pre podlahové vykurovanie

vymenovanie

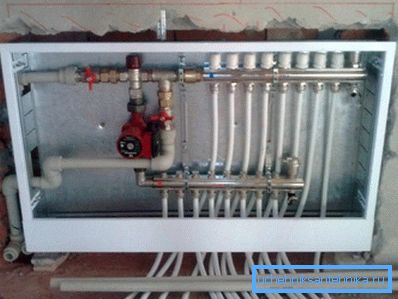

Aby ste lepšie pochopili účel zmiešavacej jednotky, zvážte zariadenie podlahového vykurovania. V podlahe poter nanesené kovové plastové rúrky, ktoré cirkulujú chladiace médium.

Jeden koniec každej takejto trubice je pripojený k napájaciemu potrubiu a druhý ku zbernému potrubiu. Samotné rúrky sú položené vo forme obrysov jednej alebo druhej formy.

Horúca voda pochádza z vykurovacieho kotla do rozvodného potrubia, potom prechádza cez obrysy vykurovanej podlahy a vstupuje do zberného potrubia, odkiaľ sa vracia do vykurovaného kotla. V kotli sa ohrieva a vstupuje do rozvodného potrubia.

Spravidla sú domy vybavené kombinovanými vykurovacími systémami, vrátane radiátorov a vyhrievaných podláh. Vykurovacie médium je vykurované kotlom.

Teplota vody, ktorá prešla cez výmenník tepla kotla, je asi 75 - 95 ° C, čo je pre radiátory celkom prijateľné, avšak nie je prijateľné na dodávanie do kontúr podlahy.

Podlahové vykurovanie je nízkoteplotný systém, ktorý vyžaduje, aby horúci nosič nebol teplejší ako 35 - 50 ° С. Režim prevádzky kotla však neznamená takéto hodnoty, najmä preto, že táto teplota je samozrejme nedostatočná pre radiátory.

Venujte pozornosť! Na vyriešenie existujúceho rozporu sa používa miešacia jednotka podlahy ohrievanej vodou, ktorá mieša kvapalinu zo spätného vykurovacieho kolektora do prívodu teplej vody, čím znižuje teplotu výstupu na požadovanú úroveň.

Princíp činnosti

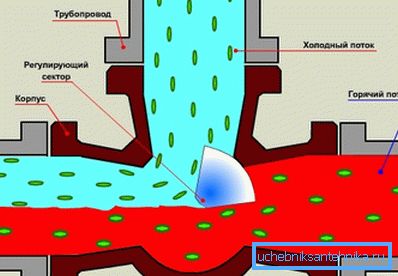

Princíp fungovania miešacej jednotky je založený na použití trojcestného alebo dvojcestného ventilu. Jedná sa o hygienické zariadenie, ktoré má dva vstupy a jeden výstup (dva výstupy a jeden vstup - v závislosti od inštalácie a úlohy).

Ventil má tri polohy:

1. Vstup 1 je otvorený, vstup 2 je zatvorený, výstup je otvorený;
2. Vstup 1 je zatvorený, vstup 2 je otvorený, výstup je otvorený;
3. Vstupy i výstupy sú otvorené.

Riadenie (spínanie) sa vykonáva ručne alebo pomocou termostatickej hlavy, môžete tiež pripojiť servo. Máme záujem o možnosť s termostatickou hlavou.

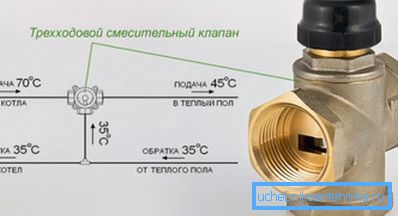

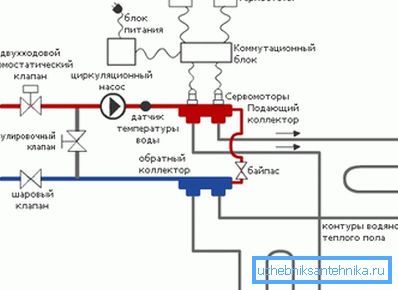

Teraz zvážte prácu celej stránky:

• Do jednej z prítokov ventilov sa dodáva horúca voda s teplotou 70 - 95 ° C;
• Cirkulačné čerpadlo a kolektor zásobovania chladiacej kvapaliny na kontúry podlahy sú pripojené k výstupu zariadenia;
• Vratné potrubie systému je pripojené na spätné potrubie vedúce do kotla, má však odbočku pripojenú k druhému vstupu trojcestného ventilu, cez ktorý preteká studená voda do horúcej vody;
• Termostatická hlavica ventilu má diaľkový senzor, ktorý meria teplotu vody v rozvodnom potrubí;
• Termostat je nastavený tak, že ak sa teplota na prívodnom potrubí zvýši nad vopred stanovenú hodnotu, ventil uzatvára vstup pripojený k prietoku chladiaceho média z kotla a voda v podlahových okruhoch cirkuluje v krátkom kruhu bez kotla;
• Akonáhle teplota v rozvodnom potrubí poklesne pod vopred stanovenú hodnotu, ventil opäť otvorí prívod horúcou vodou a podlaha sa začne ohriať.

Venujte pozornosť! V malých systémoch sa spravidla používa dvojcestný ventil, v ktorom nie je žiadna poloha, v ktorej je otvorená dodávka horúcej vody a vstup pripojený k vratnému ventilu je uzavretý. Tým sa eliminuje prenikanie prehriatej chladiacej kvapaliny do systému, pretože je to plné nehôd.

Odrody a zloženie

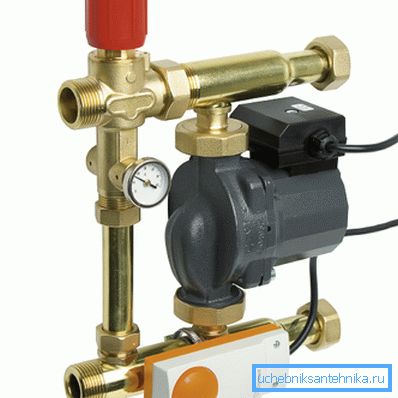

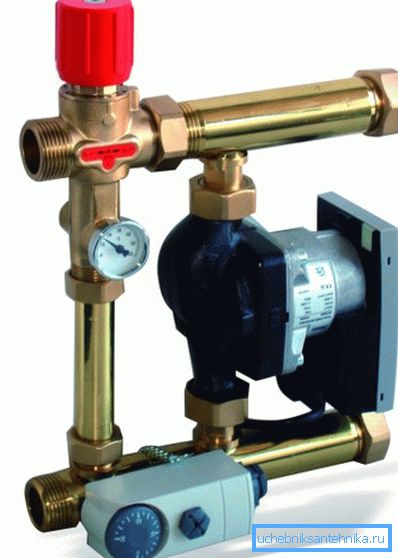

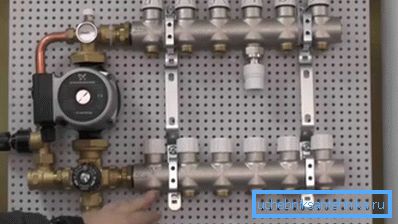

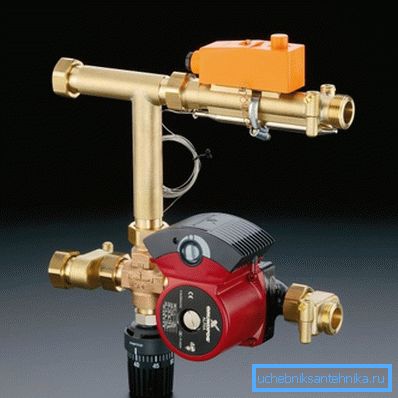

Trh s modernými inštaláciami v hojnosti ponúka hotové kolektorové uzly s vratným systémom zásobovania vodou a samostatnými zmiešavacími modulmi s čerpadlom a všetkými potrebnými podrobnosťami v súprave. Väčšina výrobcov systémov podlahového vykurovania má obe možnosti na sklade.

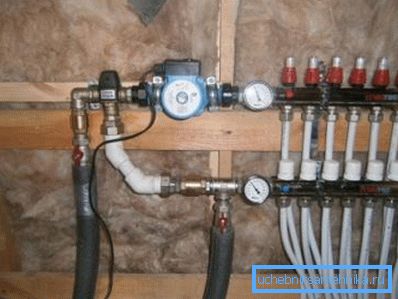

Súčasne takmer každý dodávateľ inštalatérstva vždy ponúka všetky časti potrebné na samo-montáž rovnakých komponentov vrátane čerpadiel, ventilov, meracích prístrojov, termostatov so snímačmi, kohútikov a všetkých potrebných zariadení na ich pripojenie do jedného systému. Z tohto dôvodu nie je dnes žiaden problém zostaviť pracovný zmiešavací systém s vlastnými rukami, zatiaľ čo jeho kvalita nebude horšia ako továrenská montáž.

Venujte pozornosť! Cena továrne modulu bude výrazne vyššia ako samotná montážna zostava, zatiaľ čo dostupnosť vysokokvalitných komponentov robí túto zostavu realizovateľnou aj pre amatérov.

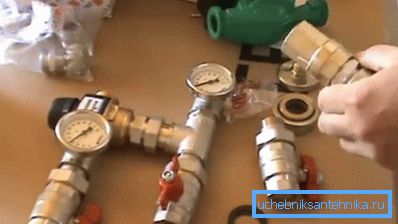

Pre samozsvietenie budete potrebovať nasledujúce časti:

• Trojcestný ventil s termostatickou hlavicou a snímačom diaľkového ovládania;
• Niekoľko guľových ventilov (2 - 5);
• Obehové čerpadlo;
• Dva teplomery a jeden manometer;
• Tee splitter;
• Adaptéry a vsuvky na spínanie častí.

Venujte pozornosť! V minimálnej zostave môžete robiť bez teplomerov a manometrov, môžete tiež vylúčiť guľové ventily, ale to je veľmi nežiaduce.

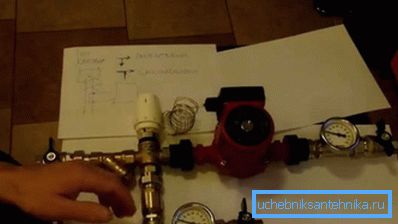

montážne

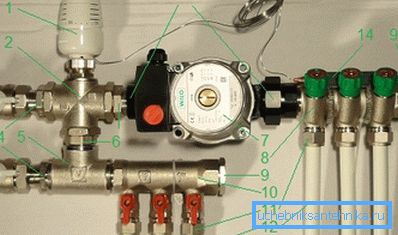

Ak nesúhlasíte s preplnením za továrenské zhromaždenie, obráťte sa na našu pozornosť. Ak chcete, aby sa to jasnejšie, vezmite napríklad hotový uzol a budeme na ňom stavať.

1. Začnime s trojcestným ventilom 1? (2). Tepelnú hlavicu (1) vtiahneme na hlavu pomocou diaľkového senzora, ktorý sa ešte nedotýka.
2. K jednému ventilu pripojte guľový ventil American ?? (3) pomocou spojovacej dosky 1? - ?? (4). Do druhého vchodu upevňujeme tričko 1? (5) pomocou vsuvky 1? (6). Pripojte rovnaký guľový ventil ako vstup do mixéra.
3. K výstupu ventilu (označenému ako "AB") prepájame obehové čerpadlo (7) spojovacou maticou s vnútorným závitom 1? (13). Na výstup čerpadla pripojte napájacie potrubie 1? - (8).
4. Na voľný výstup odpruženia pripojeného k ventilu a guľovému ventilu pripojte spätné potrubie (10). Medzi odpalom a kolektorom je žiaduce inštalovať teplomer na monitorovanie teploty spätného toku. Pre spoľahlivosť môže byť spätný ventil vybavený spätným ventilom, aby sa zabránilo spätnému toku.
5. Teraz vezmeme diaľkový snímač teploty (14) a namontujeme ho na rozvodné potrubie pomocou svoriek. Pre presnejšiu prevádzku zariadenia sa môže toto miesto zohriať.
6. Kolektory sú uzatvorené zástrčkami (9), pomocou potrubí (11) prepájame potrubia kontúry s teplou podlahou (12) a spojujeme potrubia pre prívodné a spätné potrubia prichádzajúce z kotla do guľových ventilov.

Venujte pozornosť! Odporúča sa, aby systém bol vybavený dvomi teplomermi na monitorovanie teploty napájacích a spätných hláv. To pomôže správne nakonfigurovať čerpadlo.

záver

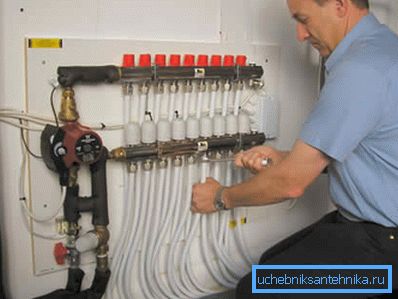

Každý muž, ktorý aspoň raz držal kľúč v rukách, bude schopný zostaviť miešací uzol na teplú podlahu vlastnými rukami. Všetko, čo je potrebné, je nasledovať pokyny a pozerať sa na video v tomto článku.
