Liatinové kotly na tuhé palivá - klasika žánru

Ak sa návrh vykurovacieho systému zameriava na maximálnu autonómiu, potom kotol nemôže urobiť. Kotle na tuhé palivá z liatiny možno považovať za základ spoľahlivého a odolného vykurovacieho systému. Vzhľadom na skutočnosť, že na výrobu kotla sa nepoužíva viac než bežná oceľ a liatina, získava niekoľko užitočných vlastností, budú opísané nižšie.

Druhy kotlov na tuhé palivá

Na prvý pohľad je princíp fungovania každého kotla rovnaký - palivo sa spaľuje (tuhé, kvapalné alebo plynné) a výsledné teplo sa odvádza do ohrievaného chladiaceho média. V skutočnosti môže existovať niekoľko režimov spaľovania a konštrukcia kotlov sa od seba značne odlišuje.

Pokiaľ ide o zariadenia na tuhé palivá, je možné tieto typy kotlov rozlíšiť ako:

• jednoduchý liatinový kotol na tuhé palivá - slovo jednoduché znamená, že palivo sa jednoducho spáli v ohništi. Môžu pracovať na dreve, uhliach, peletách, spracovaní odpadového dreva atď.

• typ generátora plynu (ide o dlhý spaľovací kotol alebo pyrolýzu) - v tomto prípade sa kladie dôraz na úplné spaľovanie paliva. Za týmto účelom sa spaľovacie zariadenie skladá z 2 zón, palivo je v jednom a pyrolýzny plyn sa spaľuje v druhom. Viac o princípe fungovania takýchto pomôcok - neskôr v článku;

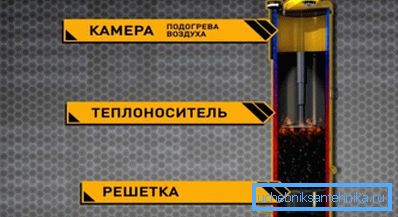

• kotol Stropuva - je to zaujímavé predovšetkým jeho dizajnom. Pec vo forme valca je umiestnená v inom valci a priestor medzi stenami je naplnený chladiacim médiom. Vzhľadom na veľký objem pece môže takýto kotol pracovať až niekoľko dní.

Venujte pozornosť! Práca takéhoto kotla je veľmi jednoduchá a jeho popularita je uľahčená jednoduchosťou dizajnu. V porovnaní napríklad s peletovým kotlom bude cena takejto "matryoshky" oveľa nižšia.

• plne automatické zariadenia - Všetky vymenované kotly by sa mali čistiť pravidelne, pretože palivo nespája 100%. Preto aj v najmodernejších kotloch výrobcovia zabezpečujú popolové jamy - na čistenie. V automatických kotloch je nielen automatický proces čistenia, ale aj proces dodávania paliva do pece.

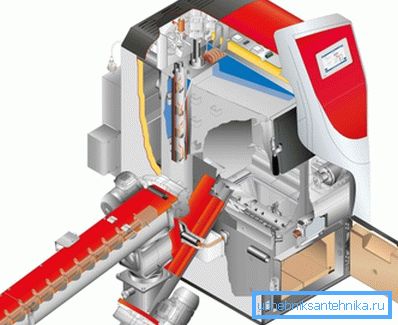

Venujte pozornosť! Prívod paliva je zvyčajne usporiadaný dopravným pásom, takže takýto vykurovací systém bude závisieť od elektrickej energie. Toto by sa malo zohľadniť pri navrhovaní vykurovania mimo mesta, kde prerušenie elektrickej energie nie je taká vzácnosť.

Porovnanie oceľových a liatinových kotlov

Pri výbere kotla je potrebné pochopiť, že liatinové zariadenia sa líšia v mnohých parametroch od oceľových.

Pri porovnaní železných a oceľových kotlov možno poznamenať, že:

• liatina v porovnaní s oceľou je oveľa krehší materiál, respektíve šoky počas prepravy sú kontraindikované;
• ak sa oceľ zahrieva pomerne rýchlo, liatinová konštrukcia je oveľa pomalšie. Ale na chladenie takýto kotol nebude tak rýchly ako oceľ;
• Litina nie je prakticky vystavená korózii. Skôr povedzme, že tento proces prebieha s kovom niekoľkokrát pomalšie ako s oceľou. Maximálne, čo sa stane, je to, že sa na vonkajšej strane kovu prejaví hrdza, ale prakticky sa do nej nedostane;
• Oceľový kotol je monolitický prístroj, teda počas jeho inštalácie a prepravy môžu vzniknúť určité ťažkosti. Pevné litinové kotly - konštrukcia blokov, to znamená, že ich možno jednoducho rozobrať do samostatných blokov a presunúť ich na iné miesto;
• Liatina toleruje náhle zmeny teploty. Ak sa napríklad studená voda dostane na horúci kov, bude pravdepodobne len prasknúť.

Venujte pozornosť! Aby sa neriskovalo, neodporúča sa naplniť do pece ani príliš studené palivo.

Ako je liatinový hrniec

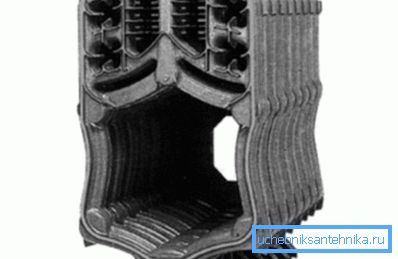

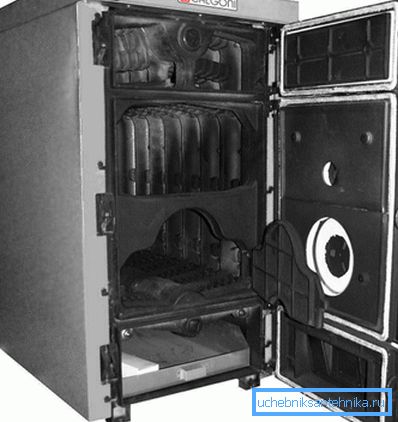

Pri výrobe oceľových kotlov sa používa zváranie, v dôsledku čoho sa získava na výstupe monolitická štruktúra. V prípade liatiny sa zváranie nepoužíva a potrebné prvky sa vyrábajú odlievaním. Potom jednotlivé časti sú spojené do jednej, zmenou počtu sekcií môžete nastaviť výkon kotla.

Vo všeobecnosti je možné zvárať liatinu, postačí sa namontovať elektródami železa a niklu (UTP 86FN) a hĺbkovo rezať šev. Tento proces je však dosť nepríjemný, preto nie je vhodný pre masovú výrobu.

Venujte pozornosť! Dokonca aj keď je zváranie vykonávané podľa všetkých pravidiel, švov môže byť krehký, preto ak má časť praskliny, potom pomôže len jeho kompletná výmena, je lepšie nemyslieť na opravu.

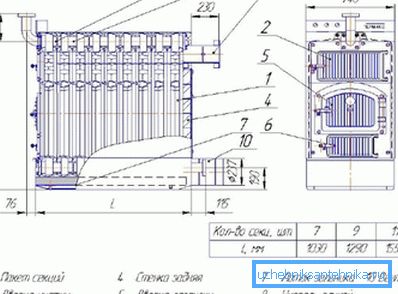

Zariadenie a princíp činnosti

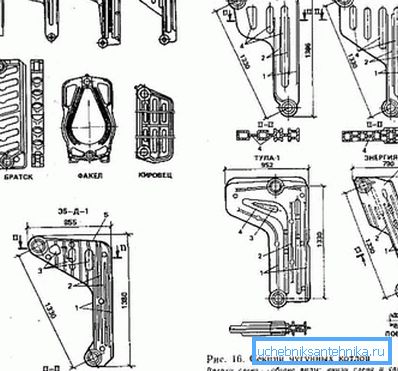

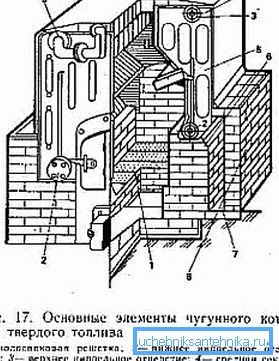

Vykurovacie liatinové kotly na tuhé palivá sa môžu líšiť nielen sily a rozmermi, ale aj vo forme. Môžu byť zariadenia pozostávajúce z častí tvaru L, takéto konštrukcie sú umiestnené v hotovej podobe nad murovanými žiaruvzdornými tehálmi, z nich sú vytvorené pece a kanály a nosič tepla cirkuluje cez kanály vo vnútri samotných úsekov.

V okolí pece sú umiestnené sekcie v tvare písmena "O", čo je typické pre plynové kotly.

Pokiaľ ide o zostavu sekcií, potom je pre každý kotol iný, možno poznamenať len všeobecné body:

• pre montáž vo fáze výroby úsekov, výrobca poskytuje otvory;
• Kužeľové spojovacie čapy a spojovacie skrutky (pri montáži prechádzajú cez bradavky) musia byť dodané spolu s kotlom.
• pri inštalácii by sa mala venovať zvláštna pozornosť tesnosti spoja, na dosiahnutie tohto cieľa sa používa azbestová šnúra a grafitová pasta. Pokyny pre inštaláciu umožňujú ukotvenie jednotlivých častí na pokrytie spoja špeciálnym tmelom. Vzdialenosť medzi jednotlivými úsekmi väčšími ako 2 mm nie je povolená.

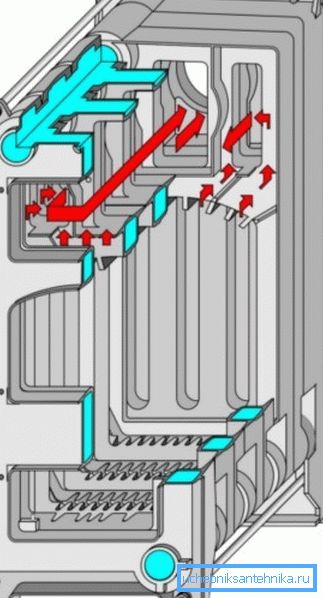

Pokiaľ ide o princíp činnosti, vstup chladenej chladiacej kvapaliny sa zvyčajne organizuje od zadnej časti konštrukcie. Voda nepretržite prechádza cez príslušné kanály v pripojených sekciách a prichádza na prednú časť kotla už horúca, v ibid (v hornej časti) a prietok chladiacej kvapaliny do vykurovacieho okruhu je usporiadaný. Z vonkajšej strany je konštrukcia pokrytá ozdobným kovovým puzdrom.

Nie je žiaduce použiť liatinové kotly, ak teplota chladiacej kvapaliny presiahne 105 ° C a tlak v systéme - 0,7 kgf / cm². Ako už bolo uvedené, liatinový materiál je krehký a výmena sekcií nie je lacným potešením.

Jednoduché domáce kotle

Liatinové vykurovacie kotly na tuhé palivá je možné jednoducho zakúpiť v obchode a pripraviť sa na inštaláciu. V tomto prípade sa proces inštalácie kotla znižuje na skutočnosť, že je jednoducho inštalovaný na rovný povrch a potrubia vykurovacieho systému sú pripojené k výstupom.

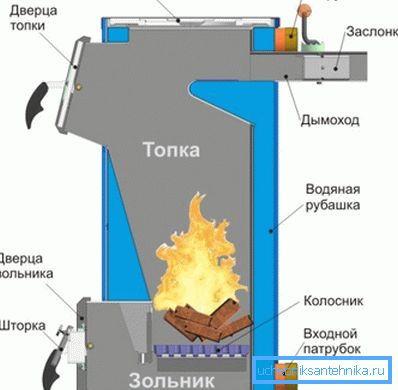

Najjednoduchšie zariadenia sú konvenčné kachle, v ktorých sa spaľuje palivo a výmenník tepla, v ktorých sa voda ohreje na teplotu približne 90 až 95 ° C. Oveľa zaujímavejšie je pyrolýza (plynový generátor).

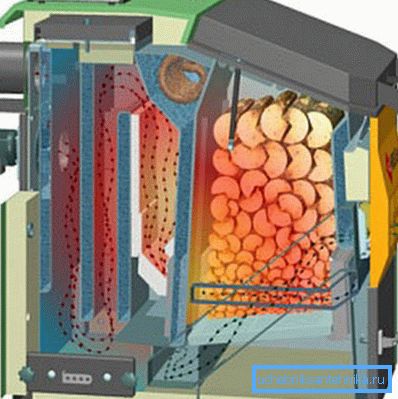

Hlavnou nevýhodou jednoduchého spaľovania tuhých palív je to, že pyrolýzny plyn sa jednoducho vtiahne do komína a v skutočnosti sa pri spálení uvolní veľa energie. Pyrolýzne kotly tohto nedostatku sú zbavené palivového dreva namiesto intenzívneho spaľovania a uvoľnený plyn sa pred vstupem do komína spáli.

Takýto pevný liatinový kotol má požiarnu komoru rozdelenú na dve komory - prvá je naplnená palivom a druhá je napájaná pyrolýznym plynom a je v nej spálená. Zvláštna pozornosť sa pri takýchto zariadeniach venuje nastaveniu prietoku vzduchu a musí sa dávkovať tak, aby bol celý objem paliva vystavený vysokým teplotám, ale nespálil.

Čo treba hľadať pri výbere

Pri výbere konkrétneho modelu kotla sú často hlavnými kritériami náklady, ale to nie je celkom správny prístup, pretože je potrebné zvážiť aj spoľahlivosť, funkčnosť a množstvo ďalších parametrov.

Z technického hľadiska je potrebné venovať pozornosť týmto funkciám:

• ak je v spaľovacej komore vložka - podšívka chráni steny pred účinkami vysokej teploty. Ak nie, potom sa spotreba paliva zvyšuje;
• vrstva izolácie - je žiaduce, aby bol kotol s továrenskou izoláciou, pomôže minimalizovať tepelné straty;
• Ďalej sa musíte rozhodnúť, čo by mal byť vykurovací systém. Ak je potrebné dosiahnuť maximálnu autonómiu, neodporúča sa používať odsávač dymu, preplňovanie, ale ak nie sú žiadne problémy s prívodom elektrickej energie, potom sú dobíjateľné kotly. Z tohto dôvodu bude aj v zlom počasí dobré.

Pri väzbe kotla existujú nejaké jemnosti, najmä ak sa inštalácia vykonáva ručne. Je potrebné zabezpečiť, aby chladená chladiaca kvapalina, ktorá vstupuje do kotla, nebola príliš studená - inak by mohlo dôjsť k prasknutiu výmenníka tepla v najnepriaznivejšom momente.

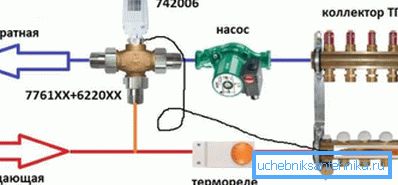

Aby sa tomu zabránilo, do vykurovacieho okruhu sa pridá jednoduchý trojcestný ventil (s termoelementom). Vďaka nemu predtým, než chladiaca kvapalina vstúpi do kotla, bude z prívodného potrubia stúpať horúca voda.

Pri výbere je potrebné vziať do úvahy ešte jednu vec - v porovnaní s tuzemskými výrobcami, importované náprotivky majú niekedy menšiu stenu výmenníka tepla. Je to dôsledkom pokročilejšej technológie odlievania, takže pre každý kotol bude prijateľný teplotný rozdiel iný.

sčítanie

Napriek mnohým nevýhodám, ako je vysoká zotrvačnosť, o niečo vyššie náklady a hmotnosť, liatinové kotly zostávajú obľúbené. V neposlednom rade je to kvôli vysokej trvanlivosti a koróznej odolnosti kovu.

Navrhovaný materiál vám umožní oboznámiť sa s hlavnými charakteristikami vykurovacích kotlov na tuhé palivá vyrobených z liatiny a rozhodnúť, či je také zariadenie vhodné pre váš vykurovací systém.

Video zobrazuje silné a slabé stránky kotlov na pevné palivo z liatiny a ocele.
