Kotly na vykurovanie domácimi plynmi: prehľad najlepších

Väčšina domácich vykurovacích systémov v Ruskej federácii, v prítomnosti plynovodu v konkrétnom regióne, pracuje na plynových kotloch rôznych typov. Mnohí používatelia navyše ani nepociťujú, že v niektorých situáciách je možné uprednostniť rôzne princípy fungovania agregátov.

Vo väčšine prípadov sa pre dom používajú tradičné konvekčné systémy bez ohľadu na okruh, to znamená, môžu to byť radiátory alebo teplý pop a tieto metódy vytvárajú priestorové vykurovanie pri rôznych teplotách. Preto spolu pozrieme, aký je rozdiel medzi konvekčnými a kondenzačnými kotlami, dozviete sa o ich výhodách a nevýhodách, ako sa pripojiť a tiež pozerať na videoklip.

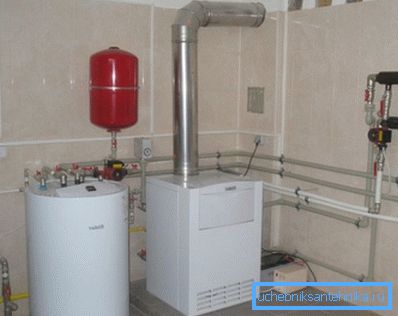

Plynové kotly pre domácnosti

Prehľad modelov konvekcie

• PROTHERM PANTERA 25 KTV je konvekčný vykurovací systém stenového bypassu, pre ktorý je inštalovaný turbínový komín. Kotol je napájaný z napätia 220 / 230V s frekvenciou 50 Hz a má výkon 147 W, prúd 4A, stupeň ochrany IP40.

Súčasne má tepelný výkon 26,5 kW s účinnosťou 92%. Ako nosič energie je možné použiť len zemný plyn alebo propán, iba spotreba zemného plynu je 2,8 až 1,12 m.³/ hodinu a propán - 2,05-0,82m³/ hod

• Rozsah teplôt, ktorý je možné nastaviť termostatom, sa pohybuje od 38 ° C do 80 ° C, optimálny pracovný tlak je 0,5-3 bar, expanzná nádrž má objem 7 litrov, výmenník tepla z nehrdzavejúcej ocele a horák je vyrobený z niklu chrómu. Počas prevádzky existujú tri možné režimy dlhodobého používania, to je zima / leto / dovolenka, funkcia proti zamrznutiu, ochrana pred rušením čerpadla / trojcestným ventilom a tlakový senzor pre vykurovací systém. Hmotnosť 37 kg s rozmermi (výška / šírka / hĺbka) 7420x410x3110 mm.

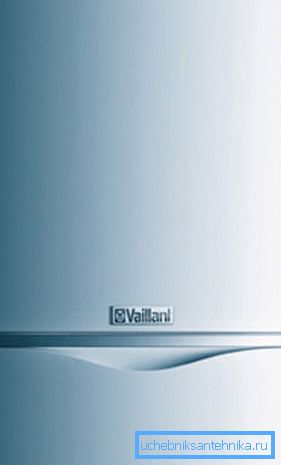

• VAILLANT atmoTEC plus VUW 200-5 je obvodový konvekčný vykurovací systém na stenu, pre ktorý je inštalovaný turbínový komín. Kotol je napájaný z napätia 220 / 230V s frekvenciou 50 Hz a má výkon 147 W, prúd 4A, stupeň ochrany IP40. Súčasne má tepelný výkon 26,5 kW s účinnosťou 92%. Ako nosič energie je možné použiť len zemný plyn alebo propán, iba spotreba zemného plynu je 2,8 až 1,12 m.³/ hodinu a propán - 2,05-0,82m³/ hod
• Teplotný rozsah, ktorý je možné nastaviť termostatom, sa pohybuje od 85 ° C do 110 ° C, ak je privádzaný do potrubia od 75 ° C do 85 ° C, optimálny pracovný tlak je 0,5-3 bar, expanzná nádoba má objem 10 litrov, výmenník tepla z nehrdzavejúcej ocele , a chromonickel horák.

Počas prevádzky existujú tri možné režimy dlhodobého používania, to je zima / leto / dovolenka, funkcia proti zamrznutiu, ochrana pred rušením čerpadla / trojcestným ventilom a tlakový senzor pre vykurovací systém. Hmotnosť 31 kg s rozmermi (výška / šírka / hĺbka) 800x440x3380 mm.

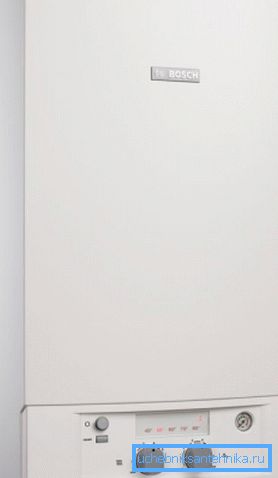

• BOSCH ZWA 24-2 K je konvekčný vykurovací systém stenového bypassu, pre ktorý je inštalovaný turbínový komín. Kotol je napájaný z napätia 220 / 230V s frekvenciou 50 Hz a má výkon 240 W, prúd 4 A, stupeň ochrany IP40. Ako nosič energie je možné používať len zemný plyn alebo propán.
• Rozsah teplôt, ktorý je možné nastaviť termostatom, sa pohybuje od 85 ° C do 110 ° C pri privádzaní na vedenie od 75 ° C do 85 ° C, optimálny pracovný tlak je 0,5-3 bar, expanzná nádoba má objem 8 litrov a výmenník tepla z nehrdzavejúcej ocele , a chromonickel horák. Počas prevádzky existujú tri možné režimy dlhodobého používania, to je zima / leto / dovolenka, funkcia proti zamrznutiu, ochrana pred rušením čerpadla / trojcestným ventilom a tlakový senzor pre vykurovací systém. Hmotnosť 33 kg s rozmermi (výška / šírka / hĺbka) 7150x400x3550 mm.

Prehľad modelov kondenzácie

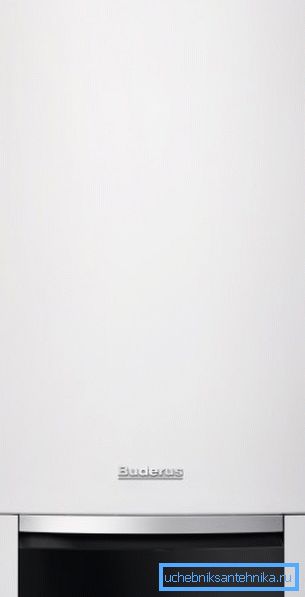

• Buderus Logamax plus GB012-24K (Nemecko), ako na obrázku vyššie, je dvojitý kondenzačný vykurovací systém namontovaný na stenu, ktorý je široko používaný pre oblasti od 100 do 220 m². Kotol pracuje na variabilnej sieti 220-230V s frekvenciou 50 Hz a spotrebuje iba 120 W výkonu a zároveň môže pracovať v režime vykurovania 90 ° C (maximum). Expanzná nádoba tohto modelu má 8 litrov, dva rebrové výmenníky tepla sú vyrobené z hliníka s nominálnou kapacitou 26,5W.
• Pomocou rekuperačného výmenníka tepla sa kondenzuje tepelná energia spalín a vďaka tomu je účinnosť kotla 102,5% a počas prevádzky nevytvára hluk. Spotreba paliva je 2,7 m³/ hod., výfukové plyny sú vypustené v režime turbo, je obehové čerpadlo, displej, diaľkové ovládanie, elektronické zapaľovanie a ochrana pred mrazom. Parametre (výška / šírka / hĺbka) sú 720x440x355 mm s hmotnosťou 37 kg a záručnou dobou 24 mesiacov.

• Buderus Logano plus GB312-280 s automatickým spaľovaním kotla SAFe (Nemecko) je dvojkotónový kondenzačný vykurovací systém, ktorý je široko používaný pre plochy od 140 do 280 m². Kotol pracuje na variabilnej sieti 220-230V s frekvenciou 50 Hz a spotrebuje iba výkon 330 W a súčasne môže pracovať v režime vykurovania 56-78 ° C (optimálne). Expanzná nádoba tohto modelu má 8 litrov, dva rebrové výmenníky tepla sú vyrobené z hliníka s nominálnou kapacitou 27,1 W.
• Pomocou rekuperačného výmenníka tepla sa kondenzuje tepelná energia spalín a vďaka tomu je účinnosť kotla 108,0% a počas prevádzky nevytvára šum. Vstupný tlak plynu je 20 mbar, výfukové plyny sú vypúšťané v režime turbo, je cirkulačné čerpadlo, displej, diaľkové ovládanie, elektronické zapaľovanie a ochrana pred mrazom. Parametre (výška / šírka / hĺbka) sú 1517x1410x717 mm s hmotnosťou 330 kg a záručnou dobou 24 mesiacov.

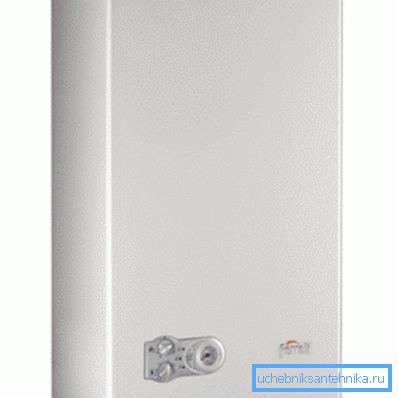

• Ferroli DIVAproject C24 (Taliansko) je dvojitý kondenzačný vykurovací systém namontovaný na stenu, ktorý je široko používaný pre oblasti od 100 do 220 m². Kotol pracuje na variabilnej sieti 220-230V s frekvenciou 50 Hz a spotrebuje iba 120 W výkonu a zároveň môže pracovať v režime vykurovania 90 ° C (maximum). Expanzná nádoba tohto modelu má 8 litrov, rebrovaný výmenník tepla je vyrobený z medi s nominálnym výkonom 23,5W.
• Pomocou rekuperačného výmenníka tepla sa kondenzuje tepelná energia spalín a v dôsledku toho je účinnosť kotla 91% a počas prevádzky nevytvára hluk. Spotreba paliva je 88 m³ / hod (0,65 kg / h - pri skvapalnenom plyne G31) výfukové plyny sú vypúšťané v turbo režime, je obehové čerpadlo, displej, diaľkové ovládanie, elektronické zapaľovanie a mrazuvzdornosť. Parametre (výška / šírka / hĺbka) sú 700x400x330 mm s hmotnosťou 27 kg a záručnou dobou 24 mesiacov.

Poznámka. Kondenzačné plynové kotly pre domáce vykurovanie sa líšia v princípe prevádzky, ktorý bude popísaný nižšie. Ale pre spotrebiteľa je konečný výsledok dôležitý, preto môžeme povedať, že kondenzačné modely sa tiež nazývajú modely s nízkou teplotou.

To znamená, že ich tepelné výmenníky sa cítia vynikajúce pri konštantnej teplote pod 60? C, čo je extrémne nežiadúce pre kondenzačný typ. Okrem toho konvekčná jednotka napriek tomu, že jej nákupná cena je vyššia, je konečný výsledok ekonomickejší ako konvekcia.

Princíp činnosti kotlov na plynové konvektomaty

Prírodný alebo skvapalnený plyn prúdi potrubím do plynového horáka, ktorý je umiestnený v palivovej komore kotla, pod výmenníkom tepla. Jeho umiestnenie umožňuje plamene s maximálnou účinnosťou na ohrievanie výmenníka tepla, v ktorom sa naopak ohrieva tečúca voda (pozrite tiež článok Plynové vykurovanie v drevenom dome: inštalácia a prevádzka).

Tepelný snímač na výstupe zachytáva nastavenú teplotu a pri optimálnej hodnote odpojí automatické relé prívod paliva a horák stráca. Keď teplota vody klesne o 1-2 ° C, automatické funkcie znova a elektrické zapaľovanie aktivuje horák - proces ohrevu vstúpi do aktívnej fázy a také periodické cykly pretrvávajú až do vypnutia kotla.

Keď kupujete jednotku, mali by ste vedieť, že konvekčné (tradičné) kotly na domáce plynové vykurovanie sa obávajú kondenzácie, ktorá nepriaznivo ovplyvňuje životnosť výmenníka tepla a komína, pretože nie je len vodná para, ale jeho zmes s kyselinami vznikajúcimi pri spaľovaní propánu.

Najnebezpečnejší teplotný prah, ktorý môže byť v tepelnom výmenníku? Je medzi 55 ° C a 57 ° C. To naznačuje, že optimálna teplota pre tradičné jednotky by mala byť 60-80 ° C, ale zároveň by mal byť rozdiel v dodávateľskom a vratnom potrubí zanedbateľný.

Princíp činnosti plynových kondenzačných kotlov

Kondenzačné vykurovanie domácich plynových kotlov je najekonomickejšie - pri spaľovaní plynu sa tepelná energia prenesie do chladiacej kvapaliny. Ale tiež produkuje pary s kyselinou, ktorá v tomto prípade nie je zobrazená na ulici, ako v tradičnom tradičnom bojleri.

Tu v špeciálnej komore dochádza k sekundárnemu odvodu tepla, to znamená k dispozícii produkty spaľovania, ktoré môžu mať teploty až do 150 ° C, ochladzovať pod rosným bodom (kondenzáciou) - 55 ° C - teda názov kotlov. Ale toto teplo, ktoré bolo uvoľnené v procese kondenzácie, je zbytočné pri zahrievaní nosiča tepla.

Priemerná výpočet účinnosti kondenzačných kotlov

Poznámka. Podobný výpočet ako v hornej tabuľke pre tradičné kotly bude mať iba 92% účinnosť, čo je o 15% nižšia, a preto možno vyvodiť záver, že úspora kondenzačných jednotiek počas ich prevádzky bude rovnaká 15%.

Takéto jednotky sú najúčinnejšie pri nízkych teplotách (30-50 ° C), ktoré sú najvhodnejšie pre podlahové vykurovanie a pri prevádzke v režime 60-80 ° C účinnosť klesá na 94-95%, čo je dôsledkom výrazného zníženia kondenzácia pár, ktoré zabezpečujú sekundárne zahrievanie chladiacej kvapaliny.

Navyše dvojkruhový systém na vykurovanie a zásobovanie teplej vody pre konvenčnú budovu s kondenzačnou metódou ohrevu chladiacej kvapaliny výrazne znižuje emisie oxidu uhoľnatého a oxidov dusíka do atmosféry (až do 70%).

Ako chápete, príležitosť zachrániť a zároveň nechať za sebou čistý vzduch okamžite spôsobila ostrý dopyt po obchodných európskych obyvateľoch - v niektorých krajinách dosahuje počet zapojených kondenzačných kotlov 99%. Británi a Belgici však išli ďalej - v týchto krajinách zákon vo všeobecnosti zakazuje používanie konvekčných kotlov - len kondenzáciu.

Ale nielen úspora peňazí a obmedzenie škodlivých emisií do atmosféry sú prospešné - takéto kotly voľne odolávajú tlakovým poklesom z 5 mbar na 10 mbar a výpadok napätia môže byť až 10% a to neovplyvňuje životnosť horákov vôbec.

Výmenníky tepla

Poznámka. Teraz pre výrobu výmenníkov tepla, hlavne ocele, liatiny a medi sa používajú, hoci hliník sa často používa na kondenzačné kotly. Zo správnej voľby modelu s konkrétnym výmenníkom tepla závisí životnosť kotla a jeho cena.

Je pravdepodobnejšie, že obchod vám ponúkne plynový ohrievač teplej vody s oceľovým výmenníkom tepla, pretože tento materiál môže byť nazvaný najlacnejší, najtrvanlivejší a ľahko liečiteľný. Hlavnou výhodou ocele v takýchto prípadoch sú najnižšie náklady na jednotku a ťažnosť materiálu.

Ale napriek tomu, s pravidelným ohrevom a chladením, je oceľ pokrytá trhlinami vďaka takzvanému tepelnému namáhaniu. Ale nevýhody oceľových výmenníkov tepla možno pripísať ich náchylnosti na koróziu, čo je obzvlášť nebezpečné pri kondenzácii. Rovnako ako veľký objem a hmotnosť - čím väčší objem a hmotnosť, tým viac plynu sa vyčerpá na vykurovanie.

Litina sa prakticky nebojí korózie, hoci inštrukcia stále neodporúča používať jednotku v takom režime, že dochádza ku kondenzácii (55 - 57 ° C). Ale počas prevádzky kotla sú takéto výmenníky tepla veľmi náročné - možno vzhľad nánosov soli v časti horáka (špinavá voda), čo spôsobuje praskanie.

Navyše kvôli teplotnému rozdielu na vstupe a výstupe môže dôjsť k korózii pri nízkych teplotách, čo tiež hrozí praskaním (štvorcestný zmiešavací ventil na spätnom potrubí slúži ako spása).

Najefektívnejšie sa môže nazývať výmenník tepla vyrobený z medi, napriek tomu, že mnohí ho považujú za nespoľahlivý. Schopnosť medi rýchlo prenášať teplotu takmer úplne eliminuje koróziu pri nízkej teplote a kotly sú schopné pracovať v režime 30 ° a niekedy dokonca aj nižšie. Tu je najnižšia spotreba paliva, pretože medené výmenníky tepla majú najmenšie objemy a dobrú tepelnú vodivosť.

záver

Na záver treba povedať, že by ste nemali inštalovať plynové kotly vlastnými rukami, a to ani v prípade, že rozumiete ich zariadeniu.

Najmenej z dvoch dôvodov:

• za prvé, ľubovoľná inštalácia a pripojenie k plynovej rúre takejto jednotky je zákonom zakázané a je ohrozená (existuje mnoho príkladov).
• za druhé, kapitán s licenciou označí záručnú lehotu pre vás, ktorá automaticky znamená záručný servis, od dátumu inštalácie jednotky a nie od dátumu predaja.
