Kotly na ohrev vody na tuhé palivá: charakteristiky,
Aké sú kotle na tuhé palivá na ohrev vody? Aké sú ich výhody v porovnaní s výrobkami využívajúcimi iné palivá? Majú vážne chyby? Ako pripojiť kotol k vykurovaciemu okruhu? Pokúsme sa nájsť odpovede.
zariadenie
Moderné kotle na tuhé palivá sú oceľové alebo liatinové krbové kachle s vodným plášťom a výmenníkom tepla pripojeným k vykurovaciemu systému. Po zapálení začína ohrievanie nosiča tepla a konvekčné procesy v ňom: teplá voda stúpa do hornej časti koše a potom - do vykurovacieho okruhu; zima, zodpovedajúcim spôsobom, klesá.
Pri malej dĺžke plnenia a správnej konfigurácii je rozdiel v hustote medzi teplou a studenou vodou dostatočný na zabezpečenie stabilného obehu cez vykurovacie zariadenia. Často sa však cirkulačné čerpadlá pre vykurovacie systémy používajú na zvýšenie rýchlosti cirkulácie a vyrovnanie teplôt radiátorov.
Takmer všetky moderné výrobky vrátane kotlov na tuhé palivá ruského pôvodu sú vybavené najjednoduchším automatickým zariadením - termostatom, ktorý kryje ventilátor pri prehriatí chladiacej kvapaliny. Toto obmedzuje prístup kyslíka k peci a znižuje tepelný výkon systému.
Avšak: pri kotloch s tradičnou konštrukciou klesá účinnosť. Spaľovanie s nedostatkom kyslíka zvyšuje koncentráciu produktov neúplného spaľovania: palivo doslova letí do potrubia.
Aké kotly na tuhé palivo môžu používať ako palivo?
- Palivové drevo.
- Coal.
- Pelety (pelety lisované z drevného odpadu).
- Rašelinové brikety.
V praxi často kombinujú dve funkcie - ohrievajú dom a umožňujú im zbaviť sa horľavých trosiek.
Porovnanie s alternatívami
Ako sa funkčnosť a účinnosť produktov, s ktorými hovoríme, týkajú alternatívnych riešení?
goodies
Hlavným a v skutočnosti jediným presvedčivým argumentom v prospech vykurovacieho zariadenia na tuhé palivá je cena kilowatthodiny tepla, za druhým iba hlavný plyn. Aby sme neboli neopodstatnení, uvádzame priemerné hodnoty pre rôzne typy palív.
palivo | Cena za kilowatthodinu tepla, rubľov |
Hlavný plyn | 0.7 |
palivové drevo | 1.1 |
uhlie | 1.3 |
Pellets | 1.4 |
Nádrž na skvapalnený plyn | 1.8 |
Skvapalnený plyn z valcov | 2.8 |
Palivo nafty | 3.2 |
elektrickej energie | 3.6 |
Poznámka: vo vidieckych oblastiach sa často nevyžaduje zaplatenie palivového dreva. Periodická zbierka mŕtveho dreva je schopná poskytovať teplo bez nákladov.
cons
Ale ich zoznam je dosť významný.
- Kotol vyžaduje odstránenie produktov spaľovania. Súčasne v klasických konštrukciách je ich teplota dostatočne vysoká na to, aby sa vážne podieľala na požiarnej bezpečnosti: komínové vedenie prechádza cez drevené konštrukcie cez tepelnoizolačné potrubie.
- Vyhrievanie tuhého paliva nevyhnutne znamená určité množstvo sadzí, vstup do domu a pridružené zápachy.
Mimochodom: inštalácia vykurovacieho zariadenia v samostatnej kotolni úplne vyrieši tento problém.
- Za určitých podmienok môže dôjsť k prevráteniu trakcie v komíne: produkty spaľovania začnú prúdiť do domu.. Okrem už spomenutých zápachov a sadzí to znamená veľmi skutočnú príležitosť otráviť sa oxidom uhoľnatým.
- Nakoniec, hlavná vec: drevené alebo uhoľné kachle potrebujú časté nakladanie a čistenie.. Frekvenčné sťahovanie klasických kotlov - nie viac ako 4 hodiny; s dlhšími prestávkami sa stáva poklesom teploty v dome.
Špeciálny výkon
Niektoré verzie kotlov môžu mať rôzny stupeň nevýhody.
turbirovanie

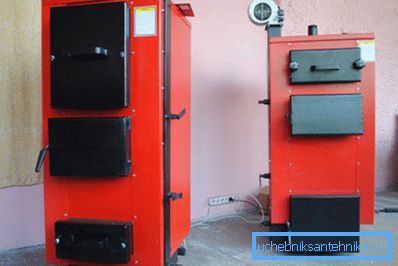

Inštalácia ventilátora umožňuje flexibilne regulovať prietok vzduchu do spaľovacej zóny. Jeho práca s dverami krbu a popolníkom zatvorená znemožňuje nahromadenie produktov neúplného spaľovania a prevrátenia ťahu.
Bunkový peleta
Zariadenie automatických výrobkov na pelety (medzi ktoré okrem iného patrí aj množstvo vykurovacích kotlov na tuhé palivá ruskej výroby) umožňuje dlhodobé dodávanie objemového paliva. Trvanie autonómnej prevádzky takýchto jednotiek môže dosiahnuť niekoľko dní.
Generátor plynu
Plynové generátory alebo pyrolýzne teplovodné kotly na tuhé palivo prerušujú proces spaľovania dreva do dvoch etáp.
- Spočiatku sa palivo naložené v peci odparí s obmedzeným prietokom vzduchu. Tým vzniká veľké množstvo oxidu uhoľnatého a prchavých uhľovodíkov.
- Produkty neúplného spaľovania v dôsledku prirodzeného alebo núteného nárastu vstupujú do komory pre prídavné spaľovanie, kde sa miešajú s čerstvým vzduchom a vznietia sa.
Aký je výsledok?
- Tepelný výkon kotla je regulovateľný veľmi flexibilne. Keď je komora pre popáleniny umiestnená pod primárnym oddelením, palivové drevo bude aj naďalej dychať aj pri minimálnom prívode vzduchu.
- Limit výkonu už nie je sprevádzaný poklesom účinnosti zariadenia. Plynové pece sú spálené v plnom rozsahu.
- Nakoniec sa frekvencia zaťaženia paliva zvyšuje na 10-12 hodín.
Najvyššie horiace
Ďalším krokom k zvýšeniu autonómie boli litovskí inžinieri zo spoločnosti Stropuva. Vyvinuli kotly s vodou na tuhé palivá, z ktorých jedna na skúšobnej stolici preukázala autonómnu prevádzku na jedno zaťaženie kúrenia počas 31 hodín.
Podstatou inovácie je prenos spaľovacieho procesu zo spodnej časti pece na vrch.
- Palivové drevo alebo uhlie sa naloží do volumetrickej spaľovacej komory.
- Pohyblivé vzduchové potrubie klesá zhora, ktoré sa bude prehýbať pri vypálení paliva a poskytne nepretržitý prístup prichádzajúceho vzduchu na jeho povrch. Teleskopický kanál je zakončený masívnym rozdeľovačom vzduchu z tepelne odolnej ocele - so sklenou doskou. Taktiež oddeľuje primárne spaľovacie a pyrolýzne komory: výrobky z neúplného spaľovania sa spaľujú v hornej časti kotla, keď sa k nim privádza čerstvý vzduch.
- Najmenší popol zostávajúci v peci po tlečení je úplne unášaný komínom vzostupným prúdom vzduchu.
viazanie
Pokyny na pripojenie vykurovacieho zariadenia na tuhé palivo závisia od jeho typu.
Systém gravitácie
Typickým gravitačným vykurovacím systémom v jednopatrovom dome je jediná trubka Leningrad. Fľašovanie je krúžok okolo celého domu, paralelne s ktorými sú pripojené vykurovacie zariadenia.
Z výtokového otvoru kotla sa začína plynulý kolektor: silná plniaca trubka stúpa do výšky 3 metre. Čím väčší je rozdiel výšky medzi horným bodom akceleračného kolektora a samotným kotlom, tým vyšší je tlak vytvorený v okruhu, tým rýchlejšia je cirkulácia.
V hornej časti náplne je inštalovaná otvorená expanzná nádoba. Po zberu dutého zberača s konštantným sklonom padá kotol.
Mierny svah vám umožní zabiť dva vtáky s jedným kameňom:
- Chladiaca voda sa vypúšťa gravitačnou náplňou a vráti sa k opakovanému cyklu ohrevu.
- Vzduch a (pri prehriatí výmenníka tepla) sa para premiestňuje do expanznej nádrže.
Pri vykurovacom systéme s prirodzeným obehom je potrebné dodržiavať nasledujúce rozmery:
parameter | hodnota |
Dĺžka plnenia | Nie viac ako 40 metrov |
Priemer plnenia | Nie menej ako 32 mm |
Priemer dodávky do radiátorov | Nie menej ako 20 mm |
Nútený obeh
Aby sme vytvorili systém s vynúteným cirkulačným a konvekčným vykurovacím zariadením, potrebujeme určité množstvo dodatočného vybavenia.
- Vlastne obehové čerpadlo.
- Predfiltr je inštalovaný pred čerpadlom.
- Vypínacie čerpadlo a filter ventilov.
- Uzavretá expanzná nádoba s objemom približne 10% objemu chladiacej kvapaliny v okruhu. Je zvyčajne namontovaný po približne 10 priemeroch plnenia po čerpadle.
- Odpadový ventil, ktorý pri prehriatí znižuje nadmerný tlak.
- Merač tlaku na reguláciu tlaku systému.
- Automatický odvzdušňovač.
- Mayevského žeriavy sú založené na počte radiátorov alebo prepážok medzi nimi, ktoré stúpajú nad všeobecnú úroveň plnenia.
Ak je dĺžka obrysu menšia ako 60 metrov, môžete to urobiť s potrubím s vnútorným priemerom 20 mm; s väčším rozmerom sa fľašovanie používa vo veľkosti DU25.
Upozornenie: Nezamieňajte kontrolu a vonkajší priemer. Takže oceľová rúra DN20 má vonkajší priemer 24-26 mm. Pre jasnosť obrysu je zo zrejmých dôvodov dôležitá vnútorná časť.
Výskumné vzorky
Spolu s dovozom vykurovacích zariadení je výroba kotlov na tuhé palivá už v post-sovietskych priestoroch.
Zoznámime sa s pár vzoriek.
CWR
Pod značkou CWR sa vykurovacie kotly na tuhé palivá ruského pôvodu predávajú od koncernu Medved, ktorý má kancelárie v Kostrome, Moskve a Ivanovo. Ich kľúčovou vlastnosťou je horné vypálenie; Maximálny tepelný výkon seniora v prístroji KVR-40 umožňuje vykurovanie domu až na 450 m2.
Je to najstaršie v rodine KVR-40, že sa budeme navzájom lepšie spoznávať.
parameter | hodnota |
Hmotnosť paliva v jednom zaťažení | 100 kg |
Maximálna dĺžka palivového dreva | 45 cm |
Množstvo vody v kotle | 58 l |
Prietok vody cez výmenník tepla | 1 m3 / hod |
Práca na jednej karte | Až 20 hodín |
Pracovný tlak | Až 2,5 kgf / cm2 |
Tis uni
Produkt s názvom Tis Uni 25 v miniatúrnom prehľade predstavuje kotly na biopalivá na tuhé palivá. Naším hrdinom je pyrolýzny kotol s tepelným výkonom až 30 kilowattov.
parameter | hodnota |
Hlasitosť schránky | 118 l |
Trvanie práce na jednej karte | 6 h |
efektívnosť | 82% |
Čistá hmotnosť | 335 kg |
rozmery | 140x59x70 cm |
Vyhrievaná oblasť | Až do 290 m2 |
záver
Dúfame, že náš materiál pomôže čitateľovi zoznámiť sa s moderným vykurovacím zariadením. Ako zvyčajne nájdete v priloženom videu ďalšie tematické informácie. Veľa šťastia!
