Kotlový kotol: ako urobiť sami jednoduchú a úspornú jednotku

Vo väčšine prípadov majú kotly na tuhé palivá jednu významnú nevýhodu - potrebujú neustále nakladať časti uhlia, palivového dreva, brikety atď. Tento problém sa však dá vyhnúť.

Môžete vyrobiť pyrolýzny kotol z potrubia. Vzťahuje sa na zariadenia s dlhým spaľovaním a môže pracovať na všetkých druhoch tuhých palív, a to aj na horľavý odpad.

Vlastnosti generátora tepla na tuhé palivo

Najprv o tom, ako zariadenie funguje.

Princíp činnosti

1. Zariadenia s dlhým spaľovaním pracujú s tavením tuhých palív počas 10/16 hodín. V tomto prípade sa jednotky na prenos tepla výrazne zvýšili.
2. Palivo úplne spálilo. Z tohto dôvodu poklesnú prevádzkové náklady jednotky a objem odpadu klesá.
3. Takéto kotly majú priestranný krb s obmedzenou horľavou plochou a riadeným prívodom vonkajšieho vzduchu..
4. Hromadné časti paliva sa naplnia do nich raz za 10/16 hodín.. Obmedzením prietoku kyslíka do kotla je možné dosiahnuť pomalé tavenie paliva pri vysokých teplotách.
5. Ak máte v úmysle vytvoriť kotol na kúpeľ s vlastnými rukami z rúry, môžete nainštalovať nádrž na výmenu tepla na komíne, ktorý ohrieva vodu do kúpeľa.

Venujte pozornosť! V nadväznosti na vyššie uvedené je možné naplniť kotly dlhého spaľovania raz alebo dvakrát denne. Vykurovací systém bude pracovať nepretržite.

Návrh zariadenia

1. Kotol na požiarne rúry je najlepšie vyrobený z rúr s prierezom 300 mm. Hrúbka steny musí byť minimálne 3 mm. Tenší kov z dôvodu vysokých teplôt sa rýchlo vypaľuje.
2. Dĺžka potrubia by mala byť 80/100 cm. Objem častí naplneného paliva závisí od tohto parametra.

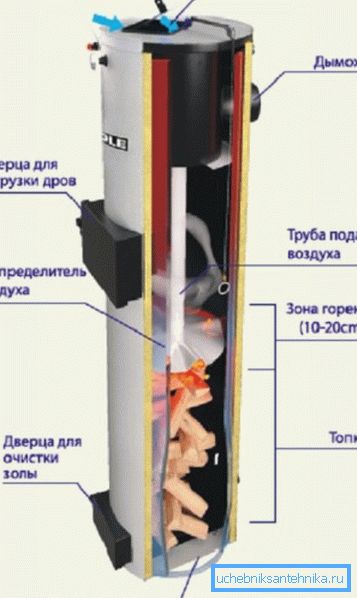

Podľa návrhu je zariadenie rozdelené na 3 časti.

1. Miesto na záložku paliva. Jeho výška sa môže meniť pri spaľovaní paliva.
2. Pôda na spaľovanie a výrobu tepla. Tam palivo smolders.
3. Plocha pre úplné spaľovanie. V ňom popol vyhorený a spaliny sú vypúšťané.

Zariadenie obmedzujúce spaľovací priestor znamená dobu prevádzky jednotky bez doplňovania paliva, ktorá sa nazýva distribútor vzduchu.

1. Jedná sa o kovový kruh s hrúbkou 4/6 mm a otvorom v strede. Prostredníctvom teleskopickej rúrky vstúpi kyslík do miesta spaľovania.
2. Distribútor by mal mať priemer o niečo menší ako prierez zariadenia. Tak sa bude pohybovať bez prekážok.
3. Výška spaľovacieho priestoru je riadená samotným obežným kolesom, ako aj šírkou jeho lopatiek. Distribútor vzduchu má výšku nie väčšiu ako 5 cm, inak bude drevo veľmi horieť.

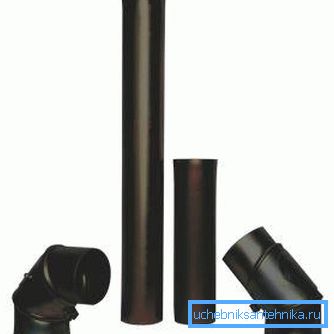

Vzduchové sacie potrubie môže byť vyrobené monoliticky alebo teleskopicky.

1. Jeho prierez by mal byť približne 6 cm, v otvore v rozdeľovači nie viac ako 2 cm, inak by bola palivová komora presýtená kyslíkom.
2. Kyslík môže prúdiť do potrubia priamo z okolitého priestoru alebo z komory na ohrev vzduchu v hornej časti jednotky. Takže spaľovanie bude stabilnejšie a efektívnejšie.
3. Prúd kyslíka do komory môže byť regulovaný klapkou umiestnenou v hornej časti zariadenia.

Samový kotol na tuhé palivo musí mať komín z komína na odvádzanie produktov spaľovania. Môže byť zváraný na strane kotla v hornej časti jeho steny.

Venujte pozornosť! Výstup komína musí byť najprv horizontálny. Dĺžka tohto segmentu môže byť 40/50 cm. Takéto zariadenie zabráni vzniku nadmernej trakcie.

Spodok kotla by mal byť vybavený popolníkom s dverami na naberanie popola, trosky a popola.

Ohrievanie chladiacej kvapaliny pre systém vykurovania vody v budove dvoma spôsobmi.

1. Namontovaná diaľková nádrž, cez ktorú prechádza komín. Vyhrievané spaľovacie produkty odvádzajú teplo do vody vykurovacieho systému.
2. Rúrka na výmenu vody prechádza spaľovacou komorou jednotky. V nádrži je voda ohrievaná cievkou, ktorá je pripojená k potrubiu.

Prvá metóda je oveľa jednoduchšia na implementáciu. Je ideálny na to, aby bol kotol vyrobený z kúpeľa z kúpeľa. Druhá metóda je však efektívnejšia a pomerne komplikovaná pri vykonávaní. Je optimálna pre obytnú budovu.

Nezávislá výroba kotla

Ďalej, ako namontovať kotol z potrubia vlastnými rukami.

Čo potrebujete variť

Budete potrebovať nasledujúce.

1. Oceľové potrubie na puzdro jednotky s priemerom 30 cm s hrúbkou steny nie menšou ako 3 mm.
2. Plechová žehlička s hrúbkou 4 mm.
3. Kovové rúry: časť 6 cm - pre potrubie s priemerom 10 cm - pre komín.
4. Zváracie zariadenie.
5. Uhlová brúska (t.j. bulharská).

Venujte pozornosť! Kotol by mal byť namontovaný na striktne vodorovnej a rovnej ploche. Často na to musíte naliať betónový poter.

Pracovný proces

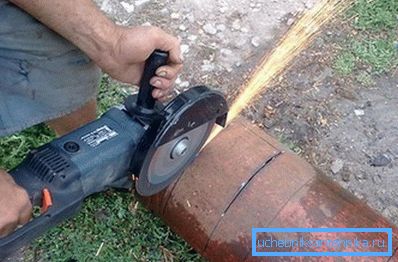

1. Po prvé, rúrka pre telo sa rozreže na požadovanú dĺžku 80/100 cm. Ak je výška kotla väčšia, bude ťažké položiť palivo.
2. Potom sú okraje obrobku zarovnané.
3. Potom je spodná časť zváraná na potrubí z liatiny, ak je to žiaduce - nohy z kanálovej tyče.

1. Potom sa vytvorí rozdeľovač vzduchu. Kruh je vyrezaný z oceľového plechu, ktorého prierez je o 2 cm menší ako vnútorný priemer telesa. Otvor je vyvŕtaný uprostred kruhu s priemerom nie väčším ako 2 cm.

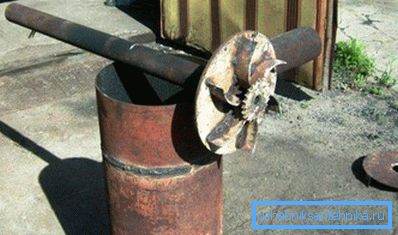

2. Obežné koleso s lopatkami z oceľového plechu je privarené na dno rozdeľovača vzduchu. Nemali by byť väčšie ako 5 cm široké.
3. Potrubná rúrka by mala byť privarená k hornej časti regulátora tak, aby otvor rozdeľovača bol v strede jeho časti.

1. Pokyn upozorňuje, že výška kanála musí byť aspoň 100% výšky telesa jednotky. Horná časť potrubia musí byť vybavená tlmičom, ktorý reguluje prietok vzduchu.
2. V spodnej časti zariadenia musíte vytvoriť dvere pre popolník. Pre túto brúsku vyrežte obdĺžnik oceľového plechu. Potom sa oblúka. Ďalej sa na ňu zvarí páka a pánty.

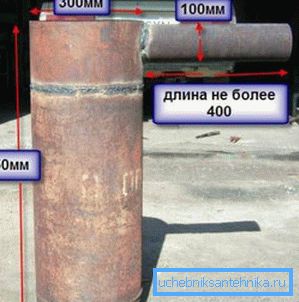

3. V hornej časti jednotky je zváraný komín. Po prvé, potrubie by malo ísť vodorovne a potom prechádza cez výmenník tepla vykurovacieho systému, ktorý má formu nádrže.
4. Teraz zostáva vytvoriť veko kotla. Mal by mať otvor pod potrubím rozdeľovača vzduchu. Veko musí byť vyrobené tak, aby sa tesne prispôsobilo krbovej skrinke jednotky. V opačnom prípade prístroj bude fajčiť. (Pozri tiež článok Komínové rúry z nehrdzavejúcej ocele: funkcie.)

záver

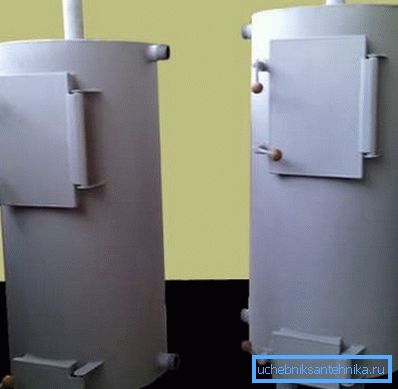

Ak sa opísaný kotol vykoná a správne funguje, bude to úsporné a bezpečné. Takéto zariadenie môže pracovať na akomkoľvek tuhom palive, dokonca aj v horľavom komunálnom odpade.

Videá v tomto článku budú oveľa zaujímavejšie.
