Klasifikácia vykurovacích systémov: od bežných až po

19-02-2018
Kúrenie

Témou tohto článku je klasifikácia vykurovacích systémov pre rôzne budovy. Vyšetrujeme zdroje tepelnej energie, ktoré sa v nich používajú, spôsoby prenosu tepla, konfigurácie pohybu chladiaceho média a zapojenie vykurovacích zariadení.

Tak choď.

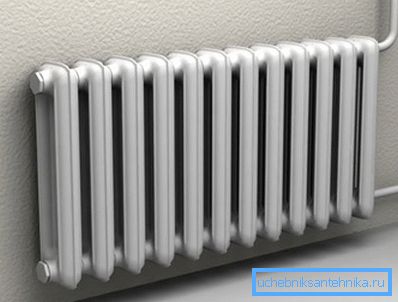

Bežné ústredné kúrenie je dobrým riešením na vykurovanie domu. Ale nie jediný.

Zdroj tepla

V tejto úlohe môže byť:

  • plynový. Plynové vykurovacie kotly poskytujú minimálne náklady na tepelnú energiu. Ak sa namiesto nich nenachádzajú plynové potrubia, držiaky plynu alebo valce.

Avšak: v tomto prípade sa výrazne zvýši cena kilowatthodiny tepla.

  • Palivové drevo a uhlie. Kotly na tuhé palivá pre tieto zdroje energie sú zvyčajne jednotné. Ich hlavnou nevýhodou je obmedzená autonómia práce: kladenie paliva a čistenie asfaltu sa vyžaduje niekoľkokrát denne.

Avšak plynové generátory a horné spaľovacie kotly môžu trochu zväčšiť medzeru medzi podložkami.

  • Pellets. Peletové kotly s nádobami a dávkovačmi môžu dosiahnuť autonómiu za niekoľko dní.
Kotol na pelety s automatickým systémom zásobovania palivom.
  • solárium. Tu je autonómia už vypočítaná v týždňoch; Nevýhody zahŕňajú vysokú hladinu hluku zariadenia a potrebu objemnej kapacity nafty.
  • elektrickej energie. Spolu s priamymi vykurovacími zariadeniami používajú tepelné čerpadlá, ktoré využívajú elektrickú energiu na prenos tepla z relatívne chladného prostredia (vzduchu, vody alebo pôdy) do teplejšej miestnosti.

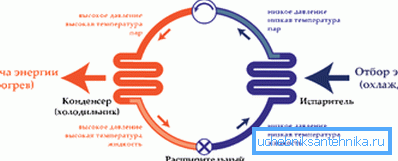

Princíp činnosti tepelného čerpadla.

Tu je hrubý odhad nákladov pre rôzne zdroje.

Zdroj tepla Cena kilowatthodiny
Plynový kotol (kufor) 0,7 p.
Kotol na tuhé palivá (palivové drevo) 1.1 str.
Tepelné čerpadlo 1,2 p.
Kotol na tuhé palivá (uhlie) 1,3 r.
Plynový kotol (plynová nádrž) 1,8 r.
Plynový kotol (valce) 2,8 p.
Kotol na naftu 3,2 p.
Elektrická energia (priame vykurovanie) 3,6 p.

Centrálny zdroj a distribuované vykurovanie

Najbežnejšia schéma s jedným centralizovaným zdrojom tepla (kotol alebo kachle), periférne vykurovacie zariadenia a potrubia na prepravu tepla. Spolu s nimi sa však používajú distribuované vykurovacie systémy.

Príklady?

  • Elektrické podlahové kúrenie s nezávislými termostatmi.
  • Elektrické konvektory umiestnené v každej miestnosti.
  • Plynový konvektor s rozvodom plynu okolo domu.

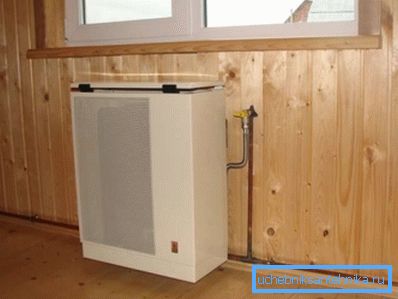

Plynový konvektor.
  • Nezávislé výkonové infračervené žiariče.
  • Kúrenie je klimatizované so súkromným deleným systémom v každej izbe.

Metóda prenosu tepla

Prenos tepelnej energie sa môže uskutočniť niekoľkými spôsobmi.

Nosič tepla

V tejto funkcii sa používa voda alebo jej zmesi s etylénom a propylénglykolom, zmrazením pri nižších teplotách. Vysoká tepelná kapacita teplonosných kvapalín umožňuje vyčistiť relatívne malú sieť prierezu.

Vzduch

Ohrev vzduchu znamená, že zdroj tepla priamo ohrieva vstup vzduchu do miestnosti. Systémy vykurovania vzduchu sa často kombinujú s odvetrávaním. Hlavnou nevýhodou rozhodnutia, ktoré ovplyvňuje jeho popularitu, je potreba inštalovať vzduchové potrubia s veľkým prierezom: bez toho, aby bolo dotknuté dokončenie, možno to urobiť len v etape výstavby.

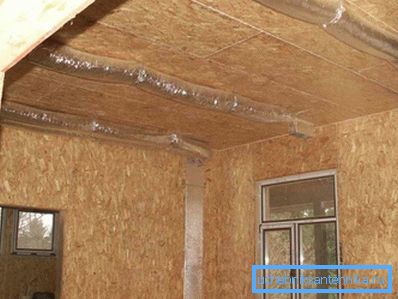

Vzduchové kanály na zásobovanie teplým vzduchom skrývajú zavesený strop.

parný

Vykurovacie systémy s prehriatou parou s teplotou 200-400 stupňov v dnešnej dobe sa používajú výhradne v priemyselných zariadeniach. Sú vhodné, pretože kvôli vysokej teplote ohrievačov zabezpečujú ich minimálne rozmery s vysokými hodnotami tepelného výkonu. Nedostatok pary predstavuje vážne nebezpečenstvo pre obyvateľov vyhrievaných priestorov v prípade nehôd.

Infračervené žiarenie

Takzvané infračervené ohrievače prenášajú podstatnú časť tepla nie do okolitého vzduchu, ale priamo do okolitých objektov a ľudí infračerveným žiarením, ktoré leží mimo viditeľnej časti spektra.

Použitie infračervených žiaričov je ekonomicky opodstatnené, predovšetkým preto, že znižuje komfort minimálnej izbovej teploty. Vďaka priamemu vyhrievaniu pokožky v otvorených oblastiach tela začína zóna subjektívnej pohody už od + 15-16˚C.

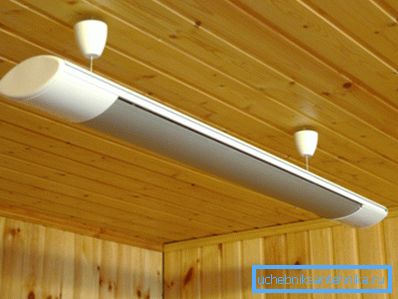

Stropný infračervený ohrievač.

Konvekcia a podlahové vykurovanie

Zvyčajné pre nás od detstva schéma vykurovania miestnosti s bodovými zdrojmi tepla s relatívne vysokou teplotou (radiátory, konvektory, registre atď.) Sa nazýva konvekcia. Každý ohrievač vytvára konvekčný tok; tieto prúdy miešajú vzduch v miestnosti.

Hlavným problémom konvekčného vykurovania je, že teploty vo vykurovanej miestnosti sú extrémne nerovnomerne rozložené.

Nielen to: sú tiež distribuované neefektívne. Pod stropom je teplota o 5 až 8 stupňov vyššia ako úroveň ľudského rastu. Strávite veľa času na strope?

Jedným z vedľajších účinkov prehriatia vzduchu v blízkosti stropu je prudké zvýšenie úniku tepla cez strop. Tepelné straty sú priamo úmerné teplotnej delte medzi stranami obálky budovy.

Alternatívou k konvekčnému vykurovaniu je teplá podlaha. Plocha podlahy je ohrievaná na teplotu 25-35 stupňov pomocou kábla, ohrievača filmu alebo potrubia s vodou.

V dôsledku toho:

  • Teplota je presne tam, kde je to potrebné - na úrovni podlahy.
Rozloženie teploty.
  • Na celom obvode miestnosti sa vytvára tepelná clona zabraňujúca zmrznutiu stien.
  • Znížením priemernej teploty v miestnosti sa dosahuje značné úspory energie.

Ohrev vody

V prípade použitia kvapalného chladiaceho média je klasifikácia vykurovacieho systému možná niekoľkými ďalšími parametrami.

Centrálne a autonómne

V systémoch DH je zdrojom tepla CHP alebo kotolňa. Nosič tepla - technická voda - je prepravovaný pozdĺž vykurovacích potrubí; obeh v samostatných obvodoch je zaistený rozdielom medzi vstupným a spätným vláknom.

Funkcia spojenia medzi diaľnicou a vykurovacím systémom budovy je vykonávaná výťahovým uzlom.

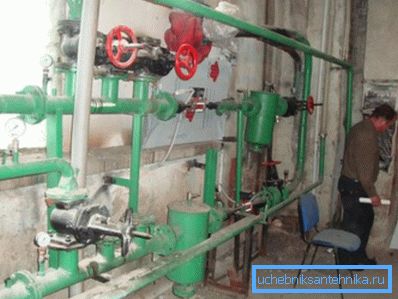

Typická zostava výťahu.

V ňom:

  • Rozdiel medzi vláknami je vyrovnaný. V trati dosahuje 3-6 kgf / cm2; súčasne na stabilný obeh okruhu primeranej veľkosti je postačujúca kvapka 0,2 kgf / cm2.
  • Zapojenie časti objemu chladiva z spätného okruhu do recirkulácie je zabezpečené. Preto sa zmenšuje teplotná odchýlka medzi najbližšou k výťahovému uzlu a najďalej od nej vykurovacie zariadenia.
  • Režim prevádzky zásobníka teplej vody (prívod teplej vody) je regulovaný. V závislosti od teploty prívodu je prívod teplej vody dodávaný z priameho alebo spätného závitu.

V prípade autonómneho systému ide o uzavretú slučku, ktorá je naplnená tepelným nosičom s konštantným objemom a nie je spojená s vonkajšími predmetmi. Z okruhu sa neberie horúca voda.

Stimulácia obehu

V systéme DH je chladiaca kvapalina poháňaná rozdielom medzi závity. A čo autonómne okruhy?

Existujú dve možnosti.

  1. V systéme s núteným obehom je zabezpečené obehové čerpadlo - zariadenie s pomerne nízkym výkonom, často schopné postupne alebo plynule nastavovať kapacitu.
  2. Gravitačné systémy pracujú kvôli rozdielu hustoty medzi vykurovanou a studenou chladiacou kvapalinou. Z kotla stúpa pozdĺž takzvaného akceleračného kolektora a pomaly sa vracia cez radiátory a uvoľňuje teplo pozdĺž cesty.

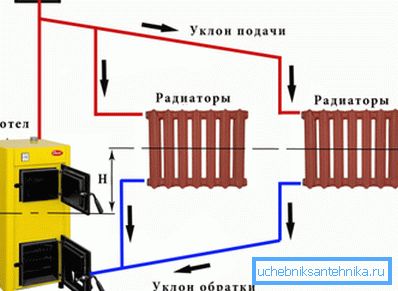

Typický gravitačný systém.

Užitočné: gravitačný systém sa dá ľahko modernizovať, aby sa urýchlil jeho pohyb pomocou inštalácie cirkulačného čerpadla v okruhu pomocou vlastných rúk. Pokyn je celkom jednoduchý: plnenie je rozbité ventilom alebo spätným ventilom, na oboch stranách sú vložené do čerpadla. Postranné lišty sú vybavené uzáverom pred čerpadlom a dvojicou uzatváracích ventilov.

Jedno a dva potrubné systémy

Rozloženie chladiacej kvapaliny na vykurovacie zariadenia môže byť jednorúrkové a dvojrúrkové. V prvom prípade radiátor rozbije jedinú náplň alebo, racionálnejšie, rezy paralelne s ním. V druhom je každý ohrievač prepojkou medzi napájacím a vratným potrubím.

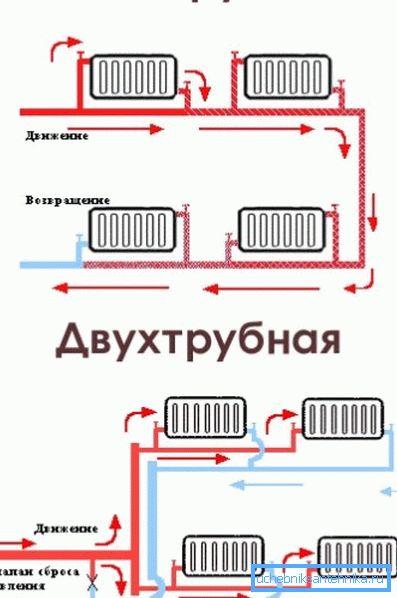

Jedno a dve potrubné rozvody.

Dôležitý bod: v druhom prípade systém vyžaduje povinné vyvažovanie - nastavenie priepustnosti batérií škrtiacimi ventilmi. Bez nej by radiátory ďaleko od kotla jednoducho nefungovali.

Vertikálne a horizontálne

Leningradka - jednorúrkový prsteň okolo obvodu domu s vloženými paralelnými batériami je typický horizontálny systém. Vykurovací stôl v bytovom dome je typický vertikálny. Ako by ste mohli hádať, sú často kombinované: napríklad v tom istom bytovom dome s vertikálnym stojanom vedľa horizontálneho plnenia.

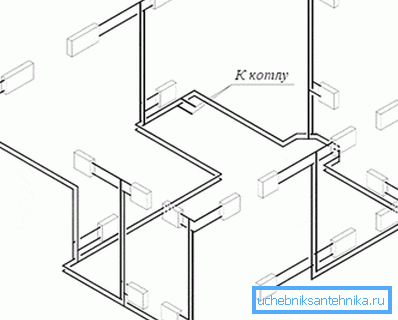

Kombinovaný systém: horizontálne plnenie a vertikálne stúpačky.

Prechádzajúce a mŕtve konce

Ak chladiaca kvapalina z vývodu kotla na vstup nezmení smer pohybu na opačný - ide o prechádzajúci systém. Ak zmeny - zablokovať.

Schémy prechodu a zablokovania.

Horné a spodné plnenie do fliaš

V bytových domoch nájdete dva typy vodičov.

  • Spodná výplň znamená, že prívod a spätný tok sú v suteréne. Zvyšky sú spojené v pároch s prepojkou v podkroví alebo v hornom poschodí. Každý pár stúpačov skratuje napájacie a vratné potrubia.

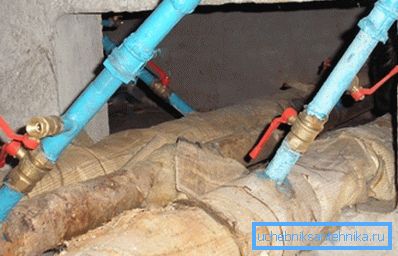

Spodné plnenie: prietok a návrat do suterénu.
  • V prípade horného plnenia sa krmivo presunie do podkroví a je vybavené zbernou nádržou na vzduch. Každý stúpač musí byť vypnutý na dvoch miestach; ale keď spustíte systém, je mierne menej problémov: nemusíte krvácať vzduch na každom páre stúpacej sily, ale len v jednej nádrži.

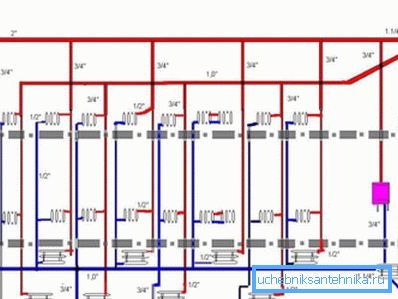

Horné plnenie do fliaš: podávajte v podkroví.

Pripojenie radiátorov

Sekčné ohrievače môžu byť pripojené k prívodným vedeniam niekoľkými spôsobmi.

  • Bočné spojenie je najvýhodnejšie z hľadiska estetiky. Avšak pri veľkej dĺžke zariadenia budú vonkajšie časti viditeľne chladnejšie ako prvé z vložky.

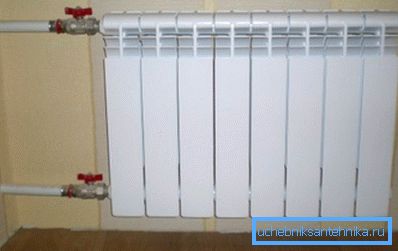

Na fotografii - radiátor s bočnými spojmi.
  • Diagonálne pripojenie umožní batériu zahriať pozdĺž celej svojej dĺžky.

Upozornenie: Ak sa chcete pripojiť k ľavému dopravnému zápchu, nepoužívajte ho, ale americký. Výrazne zjednoduší demontáž a inštaláciu chladiča.

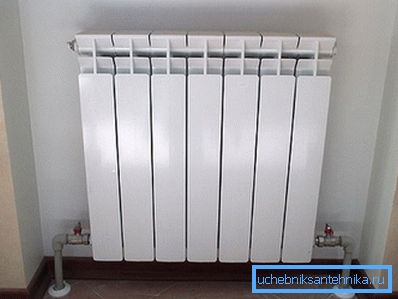

  • Nakoniec schéma spodnej časti nielenže rovnomerne zahreje radiátor, ale aj zmierňuje potrebu splachovania. Nepretržitá cirkulácia cez spodný kolektor neumožní jej tĺkanie. Nevýhodou takéhoto spojenia je potreba dodávať hornú zátku uzáverom Mayevsky a odvzdušňovať pri každom štarte.
Pripojenie podľa schémy

záver

Dúfame, že náš pohľad na teóriu, aj keď trochu povrchný, sa ukáže ako užitočný pre čitateľa. Ako zvyčajne priložené video mu poskytne ďalšie materiály.

Veľa šťastia!
