Voľba vykurovania vlastnej chaty je jednou z najdôležitejších fáz projektovania a výstavby bývania. Závisí to nielen na komfort a pohodlie v dome, ale koľko peňazí bude vynaložených na nástroje. Optimálnou voľbou pre budovy s malou plochou je jednoplášťový vykurovací systém s prirodzenou cirkuláciou, pravidlá pre inštaláciu, ktoré robia sami a ktoré budú uvedené nižšie.

druh

Jednorúrkové vykurovanie môže byť navrhnuté podľa niekoľkých rôznych schém. Voľba konkrétneho zariadenia závisí od vašich osobných preferencií, ako aj od charakteristík objektu, ktorý sa stavia.

Každá schéma jednokotúčového vykurovacieho systému má však nasledujúce vlastnosti:

• v tejto inžinierskej sieti nie je rozdelenie do potrubí na dodávku chladiacej kvapaliny a výtoku chladiacej vody z radiátorov;
• všetky zariadenia sú zapojené do spoločného systému v sérii a chladiaca kvapalina, ktorá prechádza systémom, opisuje krúžok;
• Uzavretý jednokotúčový vykurovací systém (s uzavretým okruhom cirkulácie horúcej vody) možno kombinovať s dvomi potrubím - v tomto prípade sa voda dodáva na podlahu a odstráni sa cez dva kanály a vedenie je usporiadané jeden po druhom.

Stavebný inžinieri rozlišujú štyri odrody jednočinných obvodov, ktoré sa líšia spôsobom inštalácie potrubia spájajúceho kotol s radiátormi.

1. Jednoduchá schéma kúrenia s usporiadaním spodných rúr. V tomto prípade chladiaca kvapalina prúdi cez potrubia usporiadané vodorovne a položené pozdĺž podlahy (alebo pod ňou), po ktorej stúpa na inštalované vykurovacie panely. Výhodou tohto systému je jednoduché nastavenie teploty a schopnosť blokovať jednotlivé prvky inžinierskej siete v prípade nehôd alebo preventívnej údržby.

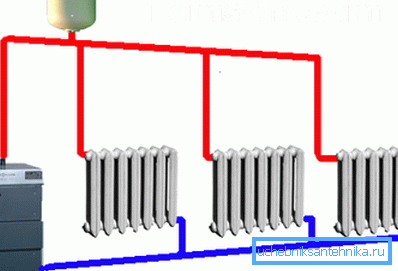

1. Jednoduchý vykurovací systém s hornou rozvodovou sieťou. Tu sa chladiaca kvapalina, ktorá opúšťa ohrievač, ihneď zdvihne do najvyššieho bodu siete, po ktorej sa rozdelí pomocou potrubí položených horizontálne na vykurovacie panely.

1. Monotube vertikálny vykurovací systém. Jeho zvláštnosťou je, že v miestnostiach nie sú horizontálne položené rúry. Tu chladiaca kvapalina, ktorá padá do horného bodu, tečie vertikálne smerom nadol, prechádzajúc cez cestu cez vykurovacie telesá inštalované v miestnostiach.

1. Monotube horizontálny vykurovací systém je zásadne podobný predchádzajúcemu, ale tu sú potrubia usporiadané horizontálne. Často sa táto schéma používa v jednopodlažných domoch.

Okrem vyššie popísaných odrôd je schéma jedného potrubia vykurovacieho systému:

• s prirodzenou cirkuláciou chladiacej kvapaliny;
• s núteným organizovaním toku vody.

V prvom prípade je prietok tekutiny zabezpečený teplotným rozdielom a tým aj hustotou. Tlak chladenej vody vytekajúcej z radiátorov premiestňuje menej hustú a horúcu chladiacu látku do vyšších bodov potrubia, odkiaľ sa ďalej rozširuje.

Na to, aby takáto sieť fungovala normálne, je pri inštalácii potrubia potrebné usporiadať sklon k kotlu o 3-4 stupne. A to nie je vždy možné v jednoposchodových budovách veľkej dĺžky (viac ako 30 metrov).

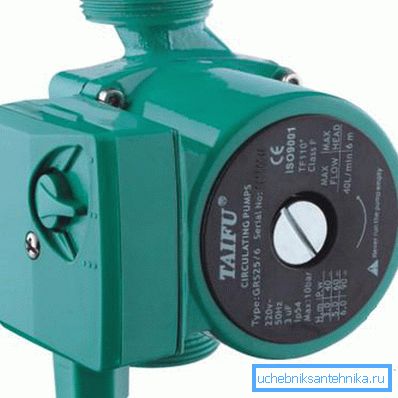

Systém nútenej cirkulácie je dodatočne vybavený čerpadlom, ktoré je inštalované pred vchodom spätného (studeného) potrubia do kotla. V tomto prípade môže byť sklon zmenšený (od 0,5 do 1 stupňa).

Venujte pozornosť! Schéma s prirodzeným obehom je vhodnejšia, pretože je viac neprchavá - jej činnosť nezávisí od prítomnosti alebo neprítomnosti elektrickej energie.

Aby sa predišlo stagnácii vody počas výpadku elektrickej energie, inžinieri odporúčajú inštaláciu takzvaného akceleračného kolektora. Ide o bežnú vertikálnu rúrku, ktorá zvyšuje chladiacu kvapalinu na hornú časť systému - vo výške najmenej 1,5 metra vzhľadom na radiátory.

montážne

Princíp činnosti a prvky

Jednorúrkový uzavretý vykurovací systém je krúžok, v ktorom sú zahrnuté všetky jeho súčasti:

• kotol, ktorý ohrieva chladiacu kvapalinu na vopred stanovenú teplotu;
• potrubia, cez ktoré sa dodáva horúca voda do radiátorov a po ich prechode do kotla;
• vykurovacie panely;
• expanznej nádoby.

Pri výbere kotla venujte pozornosť druhu paliva, ktoré používa. Najhospodárnejšie ohrievače, v ktorých sa voda ohrieva plynom. Ale pre tento účel je potrebné, aby plynovod vyhovoval vašej stránke. Okrem toho sa často používajú zariadenia na tuhé alebo kvapalné palivá, skvapalnené fľaše alebo kombinované jednotky.

Priemer rúr závisí od dĺžky vykurovacej siete, druhu plochy radiátora domu, výkonu kotla atď. V súčasnosti sú najbežnejšie potrubia rôznych polymérov.

Pri výbere potrubia a radiátorov pre projektovanie jednokotúčového vykurovacieho systému je potrebné brať do úvahy technické parametre (objem požadovanej kvapaliny, jej tlak, teplota, priemer potrubia, oblasť radiátorov atď.), Ktoré sa musia určiť vopred.

Výpočet hydraulického vykurovania - jednokanálový systém s ľubovoľným umiestnením hlavného zdroja chladiacej kvapaliny - môže byť vykonaný samostatne alebo zveriť túto prácu špecialistovi. Cena za takúto službu zvyčajne nie je veľmi vysoká.

Expanzná nádrž je potrebná na reguláciu tlaku kvapaliny v systéme a zabraňuje jej rozpadu v prípade jeho nárastu. Moderný vykurovací systém zahŕňa použitie uzavretého expanzného tanku. Skladá sa z dvoch komôr oddelených flexibilnou priehradkou. V jednom z nich je vzduch čerpaný pod vysokým tlakom, druhý je pripojený na vykurovacie potrubie.

Venujte pozornosť! Expanzné nádoby uzavretého typu môžu byť inštalované nielen v hornej časti systému, ale aj na akomkoľvek mieste vhodnom pre vás, napríklad v kotolni alebo v technickej miestnosti. Ďalšou výhodou je, že nedostatok priameho kontaktu so vzduchom zabraňuje predčasnej korózii kovových častí vykurovacieho systému.

Výber možností pripojenia vykurovacích panelov

Schéma jednorúrkového pripojenia vykurovacích radiátorov zabezpečuje prietok chladiacej kvapaliny alebo konštrukciu takzvaných obtokov - úsekov potrubí, cez ktoré môže prúdiť horúca voda, obchádzajúc radiátor.

V prvom prípade nie je potrebné usporiadanie stúpača na prepravu tekutiny. Voda tečie z kotla a prúdi cez každý žiarič: zhora dole alebo zhora dole. Zároveň sa teplota vody postupne znižuje a najnižšie (ďaleko) miestnosti sa môžu zahriať zle.

Táto situácia sa dá vyhnúť, ak sú radiátory menšej plochy namontované na začiatku vykurovacieho systému ako na konci.

Nevýhoda systému je správne považovaná za neschopnosť inštalovať uzavieracie ventily a termostatické ventily na potrubiach, pretože prekrytie jediného ventilu bude mať za následok nefunkčnosť systému ako celku.

V druhom prípade je pod tepelným radiátorom namontovaný tranzitný potrubie, obtok, vďaka ktorému je zabezpečené efektívnejšie vykurovanie všetkých miestností.

Venujte pozornosť! Obtoky musia byť vyrobené z rúr s menším priemerom ako hlavné potrubie, inak dostatočné množstvo chladiacej kvapaliny nepríde do chladiča.

Všetky vstupné body vody na vykurovacom paneli, ako aj obtokové potrubia musia byť vybavené kohútikmi. To vám umožní nastaviť teplotu vykurovacieho systému v každej miestnosti samostatne. Okrem toho je možné v prípade nehody dočasne vypnúť určitú časť a opraviť alebo vymeniť bez úplného zastavenia ohrevu.

Technológia inštalácie

Inštaláciu opísanej inžinierskej siete možno vykonať až po vykonaní hydraulického výpočtu jednorúrkového vykurovacieho systému. Závisí od toho, ktoré prvky sa použijú.

Samotná séria akcií je nasledujúca:

1. Na vopred vybranom a pripravenom mieste je nainštalovaný vykurovací kotol. Pokyn popisujúci tento proces prichádza s jednotkou. Odporúčame zveriť inštaláciu tohto zariadenia odborníkovi v organizácii, kde ste zariadenie zakúpili. Za svoju prácu zaručí.
2. Potrubie sa buduje. Zároveň je potrebné vopred namontovať odpaliny na miestach inštalácie radiátorov. Uistite sa, že všetky rúry sú inštalované so sklonom, inak bude narušená prirodzená cirkulácia chladiacej kvapaliny.

1. V prípade inštalácie vykurovania s núteným prietokom vody je potrebné nainštalovať elektrické čerpadlo. Nezabudnite, že toto zariadenie je určené na čerpanie vody, ktorej teplota nepresahuje 60 stupňov. Preto musí byť namontovaný na koncový bod systému - pred vstupom chladenej chladiacej kvapaliny do kotla.
2. Ďalej pripojte expanznú nádobu. Ako už bolo uvedené, môže byť uzavretý kontajner s membránou namontovaný kdekoľvek a otvorený môže byť inštalovaný len na najvyššom mieste systému.

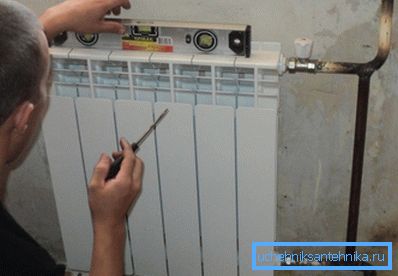

3. Na konci predchádzajúcej etapy môžete začať opravovať radiátory. Sú pripevnené k stene pomocou kompletných zátvoriek. Pred značením a vŕtaním by ste sa mali oboznámiť s odporúčaniami výrobcu týkajúcimi sa inštalácie. Je dôležité udržiavať predpísané vzdialenosti od stien, parapetov, podláh a iných konštrukčných prvkov budovy.
4. Vykurovacie panely sú inštalované na základe zvolenej schémy. Nezabudnite pripojiť ventily, termostaty, zástrčky, ventily na odvzdušňovanie a tak ďalej.

1. Pred naliatím chladiacej kvapaliny sa vykoná stlačenie stlačeným vzduchom, po ktorom sa systém naplní vodou, vykoná sa skúšobná prevádzka a nastavia sa prevádzkové režimy.

Jednovrôtový vertikálny vykurovací systém s nižším rozvodom potrubí je vhodnejší pre viacpodlažné rodinné domy, s horizontálnym - pre jednoposchodové. Ale pamätajte, že keď je plocha domu viac ako 200 metrov štvorcových. metrov a dĺžky potrubia viac ako 30 metrov, musíte buď inštalovať silné čerpadlá, alebo vybrať inú inštalačnú schému pre vykurovací systém.

záver

Horizontálny jednokotúčový vykurovací systém je jedným z najefektívnejších spôsobov vykurovania malých bytov. Ak ste majiteľom priestranného bývania, odporúča sa zvoliť zložité, ale efektívne schémy. Ich popis je venovaný nižšie uvedenému videu.
