Jedno okruhový vykurovací systém - rozloženie zariadenia a

Žiadna obytná budova nefunguje normálne bez klimatického systému, vďaka čomu sú miestnosti pohodlné pre ľudí, ktorí žijú. Teplota. Existuje obrovský počet rôznych schém, ale najjednoduchší a najlacnejší je jednokruhový vykurovací systém, ktorého dizajnové prvky budú uvedené nižšie.

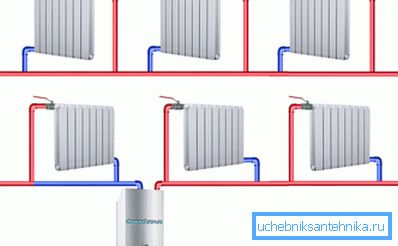

Opis schémy

Jednotlivé prvky

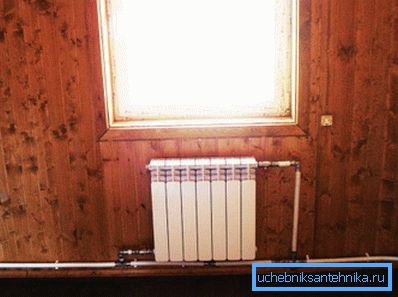

Jednoobvodové vykurovanie sa líši od ostatných usporiadaní potrubia počtom použitých vedení. Tu sa používa jedno potrubie na dodanie chladiacej kvapaliny do radiátorov a návrat chladenej kvapaliny do kotla.

Podmienečne je rozdelená na dve časti:

• dodávka;
• návratová čiara (obratka).

Okrem potrubí obsahuje skladba zohrievacieho systému aj nasledujúce komponenty:

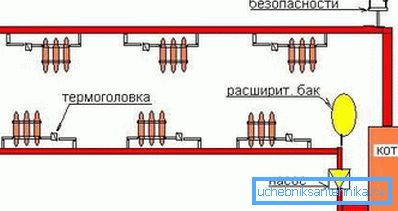

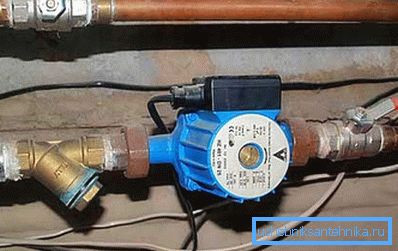

Venujte pozornosť! K dispozícii je jednoplášťový vykurovací okruh s prirodzenou cirkuláciou tekutiny potrubím a vynútený. V druhom prípade je nenahraditeľným prvkom namontovanej klimatickej siete obehové čerpadlo, ktoré prenáša chladivo.

Výhody a nevýhody

Popísaný vykurovací okruh funguje nasledovne: ohriata kvapalina sa stáva menej hustou a ľahšou, preto je vytlačená ťažkou studenou vodou do horného bodu vykurovacieho systému.

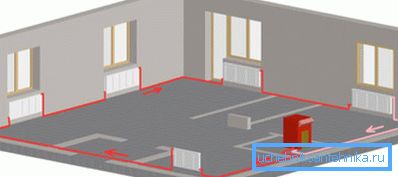

Po ochladení chladiaca kvapalina spadne, súčasne preteká všetkými inštalovanými radiátormi a vydáva nahromadené teplo do vzduchu v miestnostiach. Preto sú batérie umiestnené bližšie k kotlu (alebo na horných podlahách) lepšie. Jedná sa o jeden z najzávažnejších nedostatkov jednokruhového vykurovania.

Aby sa kompenzoval teplotný rozdiel, radiátory umiestnené bližšie k ohrievaču majú menšiu oblasť výmenníka tepla, zatiaľ čo najvzdialenejšie sú konštruované z väčšieho počtu jednotlivých častí, čo zvyšuje ich výkon.

Existuje niekoľko spôsobov, ako zvýšiť účinnosť jednosmerného vykurovacieho systému:

1. Inštalácia obehového čerpadla. V tomto prípade tekutina tečie intenzívnejšie cez vykurovacie zariadenia, čím sa zvyšuje účinnosť celej klimatickej siete.
2. Správne umiestnenie radiátorov. Na zníženie tepelných strát sa odporúča inštalovať batérie najbližšie k kotlu v najteplejších miestnostiach - interiérové ​​miestnosti s minimálnym počtom okien - ak je to možné.

Na druhej strane jedno-okruhové vykurovanie je stále veľmi populárne.

Je široko používaný v jednotlivých konštrukciách, pretože má mnoho výhod:

• nízke náklady na inštaláciu - pre inštaláciu je potrebné kúpiť minimálne potrubie a ostatné príslušenstvo, znížia sa aj náklady na služby inštalačných posádok;
• viac estetický vzhľad - pretože existuje len jedno potrubie, je ľahšie sa skrývať, zamaskovať alebo betónovať do steny (podlahy);
• schopnosť zvoliť prietok horúcej vody - zahrnutie týchto alebo iných obvodov pomocou ručných alebo automatických ventilov;
• možnosť položenia potrubia pod vnútorné dvere.

Venujte pozornosť! Presné rozloženie potrubí závisí od rozloženia domu. Je potrebné vybrať také miesta, ktoré zaručia minimálne množstvo tepelných strát.

Pamätajte, že v takýchto prípadoch nie je možné organizovať účinný tok tekutín prirodzeným spôsobom:

• celková plocha domu presahuje 200 metrov štvorcových;
• dĺžka obrysu je viac ako 30 metrov;
• viac ako 10 vykurovacích radiátorov je pripojených k jednému vykurovaciemu okruhu.

V tomto prípade musíte ešte nainštalovať obehové čerpadlo alebo si kúpiť kotol, ktorý je už vybavený.

Tepelné výpočty

Komfort v miestnostiach závisí nielen od usporiadania tesnenia, ale aj od množstva tepelnej energie, ktorú batérie dodávajú vzduchu v miestnostiach. Preto, aby ste nezmrazili zimu, musíte vykonať správny výpočet teploty. Toto je mimochodom indikované aj pokynmi zakotvenými v súčasnom SNiP.

Vďaka správnemu výpočtu si môžete vybrať:

• kotol potrebného výkonu - slabý nebude môcť vykurovať dom, silná vôľa zbytočne spaľuje drahé energetické zdroje;
• radiátory požadovanej oblasti - pomôže to výrazne znížiť náklady na ich nákup.

Výpočty je možné vykonať nezávisle (pomocou špeciálneho počítačového programu) alebo sa obráťte na špecializovanú inžiniersku firmu. Druhá možnosť je drahšia, ale budete si istí správnosťou poskytnutých údajov.

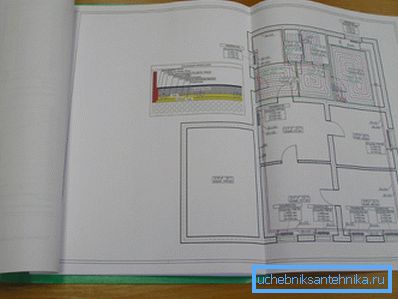

Inžinieri tejto organizácie navyše pripravia schému vykurovacích okruhov, ktorá je nakreslená na plánovanom pláne vášho domu (bytu). To značne uľahčí inštaláciu a pomôže kúpiť správne množstvo materiálov.

Odrody schém jedného okruhu

Vertikálny systém vedenia

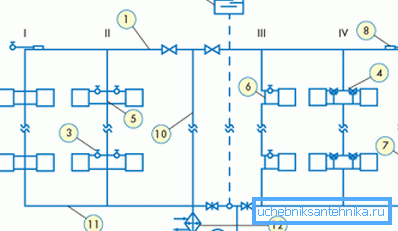

V tomto prípade ohrievač ohrievaný kotlom stúpa pozdĺž vertikálne inštalovaného stúpacieho potrubia na najvyšší bod vykurovacej siete (do podkrovia alebo pod stropom horného poschodia), odkiaľ potom tečie nadol a ohrieva batérie umiestnené na každom poschodí domu.

Vlastnosti konštrukcie a prevádzky vertikálnych vykurovacích okruhov sú nasledovné:

• pohyb chladiacej kvapaliny môže byť zabezpečený prirodzeným spôsobom bez použitia elektrického zariadenia;
• všetky úseky potrubia by mali byť položené s miernym skreslením smerom k kotlu, aby sa zvýšila intenzita cirkulácie vody a aby sa zabránilo tvorbe vzduchových uzáverov;
• potrubia sa ťažko skrývajú v stenách, pretože v takom prípade nemôžete skolabovať;
• systém pracuje úplne samostatne, takže aj v prípade núdzového výpadku elektrického prúdu zostanete bez tepla.

S horizontálnym elektroinštaláciou

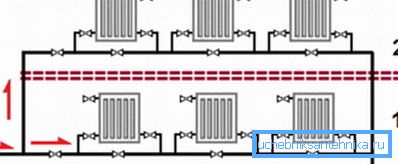

Tu nie je vertikálna stúpačka namontovaná. Hlavné potrubie sa vedie pozdĺž podlahy alebo pod ním. Ak sa rozhodnete maskovať potrubia v betónovej stierke, dbajte na ich tepelnú izoláciu, inak sa nebudete vyhnúť pomerne veľkým tepelným stratám.

Okrem toho je v tomto prípade žiaduce sledovať skreslenie:

• po prvé, vykurovacia sieť bude schopná pracovať (aj keď menej efektívne) v prípade výpadku elektrickej energie;
• po druhé, pri plnení rúr s kvapalinou, vyhnite sa tvorbe vzduchových rúrok.

Spôsoby pripojenia radiátorov

Tu sa nebudeme zaoberať jednotlivými návrhmi batérií a možnosťami umiestnenia potrubia (spodná, bočná a pod.). Dovoľte nám len na trubkách na očné linky. V tabuľke sú zobrazené všetky možnosti dokovania radiátorov.

Montáž jednokruhového vykurovacieho systému

Konštrukcia klimatickej siete s jedným potrubím sa vykonáva v nasledujúcom poradí:

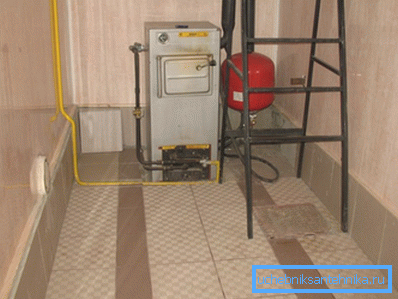

1. Kotol je inštalovaný. Zo zrejmých dôvodov by mala byť namontovaná v najnižšom bode systému. Čím väčší je výškový rozdiel medzi radiátorom a ohrievačom, tým lepšia bude výmena tepla v systéme.

Ak nemáte možnosť inštalovať jednotku v suteréne, musíte ju vybaviť jamou, liatím z betónu a obložením keramickými dlaždicami.

Venujte pozornosť! Ak sa rozhodnete vytvoriť systém s núteným obehom, nemôžete sa uchýliť k takýmto trikom. Avšak umiestnením ohrievača vyššie popísaným spôsobom vytvoríte vykurovací systém viac nezávislý od inžinierskych sietí.

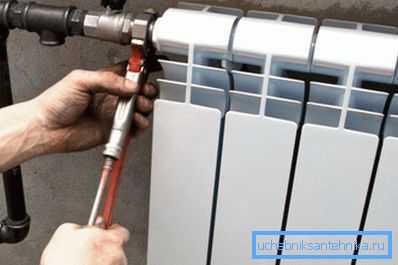

1. Nasadené radiátory. Tu musíte prísne dodržiavať horizontálne a vertikálne, inak sa batérie nahromadia ložiskami nerastov, ktoré skôr alebo neskôr upchajú všetky kanály. Z tohto dôvodu budete musieť vyčistiť alebo zmeniť zariadenia.

Musíte tiež udržiavať vzdialenosť medzi batériou a konštrukčnými prvkami budovy. Porušenie technológie zavesenia batérie spôsobí, že okolo neho cirkuluje zle. To nepriaznivo ovplyvní výkon zariadenia.

1. Inštalácia potrubia. Tu by ste sa mali rozhodnúť pre materiál potrubia. Najčastejšou klimatickou sieťou polymérnych častí, ak je súčasťou systému kotol na tuhé palivá, je lepšie uprednostniť oceľ. Uvedená jednotka ohrieva chladiacu kvapalinu na teplotu vyššiu ako 95 stupňov Celzia, čo je veľmi škodlivé pre plastové rúrky.

1. Inštalácia prídavných prvkov. Elektrické čerpadlá, riadiace a regulačné zariadenia, expanzná nádrž, vzduchové ventily atď. Sú namontované.

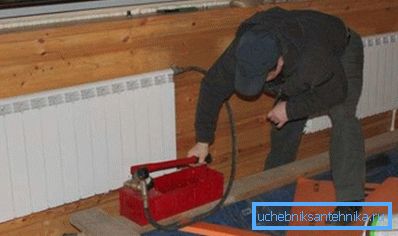

2. Posledná etapa práce - tlakové skúšky. Pre jeho implementáciu je lepšie pozvať kvalifikovaného pracovníka so špeciálnym pneumatickým zariadením.

záver

Jednootáčkový vykurovací systém je lacný a efektívny spôsob zabezpečenia tepla pre malé domy a byty. Avšak, ak vlastníte prístrešok alebo obrovský pozemok mimo mesta, je lepšie si vybrať iné možnosti.

Môžete sa o nich dozvedieť tak, že si prečítate video v tomto materiáli.
