Je podlahový dvojotáčkový vykurovací systém dvojpodlažného

V súčasnosti sa používa ako dvojprúdový a jednosrúdový vykurovací systém dvojpodlažného domu a každý z nich, ako sa často stáva pri porovnávaní, má svoje vlastné pozitívne a negatívne strany, ktoré usmerňujú ich výber. V každom prípade sa niektorý z týchto obvodov používa na dodávku teplej vody do radiátorov.

Okrem toho sú tieto systémy použiteľné aj pri väčšom počte poschodí - najdôležitejšie je zabezpečiť správny tlak na obeh. Napriek tomu sa pozrime na výhody a nevýhody oboch obvodov a na to, aby sme pomohli tomu, čo bolo povedané, ukážeme vám videoklip na túto tému.

Okruhy radiátora

Výhody radiátorových okruhov

• Pravdepodobne hlavnou výhodou jednokruhového alebo dvojkruhového vykurovania radiátorov je jeho široká popularita pre celú populáciu, relatívnu jednoduchosť inštalácie a slušného vykurovania miestnosti, čo potvrdzuje dlhoročné skúsenosti. Samotná schéma je veľmi jednoduchá, preto môžete vidieť podobné dispozície v takmer všetkých obytných a verejných výškových budovách, priemyselných podnikoch, školách, nemocniciach atď.
• Okrem jednoduchosti je tu aj jeho kúzlo, napríklad môžete na každom jednotlivom radiátore inštalovať termostat, ako na obrázku vyššie, čo vám umožní vytvoriť samostatnú mikroklímu v každej miestnosti, aj keď celková teplota vody bude rovnaká. Navyše v súčasnosti sa praktizuje inštalácia kohútikov pred každou batériou, čo umožňuje jej výmenu bez vypúšťania vody z celého systému.
• Teraz nájdete v podstate dva typy obrysov oceľových a polypropylénových rúrok, aj keď v poslednej dobe sa polypropylén stáva čoraz dôležitejším v popredných pozíciách,. Ale samotné radiátory sú stále vyrobené z kovu a sú vyrobené zo železa, ocele, hliníka a bimetalu (oceľ s hliníkom).

Jedno okruhové systémy

Poznámka. V každom prípade, či ide o jednorúrkový alebo dvojrúrkový okruh, pri distribúcii vykurovania sa používajú dve rúrky - napájanie a návrat. Rozdiel spočíva v schéme zapojenia radiátorov.

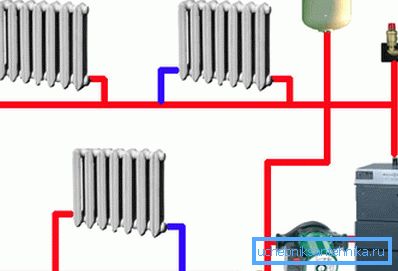

Poďme teda pochopiť, čo je schéma vykurovania jedným potrubím v dvojpodlažnom dome (alebo inom) a zhodnoťte jeho výhody a nevýhody. Ako vidíte na hornom obrázku, okruh je zapnutý na vykurovacom kotle (môže to byť tiež sporák s vodným kotlom a cirkulačným čerpadlom zabudovaným v systéme) a radiátory sú v ňom zapustené pomocou oboch kohútikov.

To znamená, z ktorého potrubia vstupuje chladiaca kvapalina do batérie, sa vráti na rovnakú rúru len o niekoľko centimetrov ďalej (samotné pripojenie môže byť nižšie, ako na obrázku, horné a diagonálne).

Súčasne nie je nutné, aby boli radiátory pripojené, ak je okruh vodorovný od napájacej alebo spätnej strany, môže to byť tiež stúpajúci - to všetko závisí od rozloženia domu a akékoľvek inštrukcie sú nevhodné.

Tento spôsob inštalácie vykurovania je výhodný kvôli jeho nízkym nákladom, pretože na stavbu sa používa menej materiálu, čo znižuje náklady na pracovnú silu. Zníženie dĺžky vedenia, ktoré sa pri takejto schéme elektrického vedenia vždy pozoruje, vedie k poklesu chladiacej kvapaliny v systéme, čo vám umožňuje vynaložiť menej energie na vykurovanie.

Ihneď môžeme povedať, že najväčší účinok je možný len vtedy, ak sú v jednom okruhu tri alebo štyri radiátory, hoci niektorí tvrdia, že účinok je možný aj s piatimi jednotkami, hlavne je to, že je pozorovaný správny tlak v systéme. Problém spočíva v tom, že v každej oblasti pripojenia sa chladiaca kvapalina zriedi chladnejšou kvapalinou a po niekoľkých bodoch je jej chladenie už znateľné aj vtedy, keď žiarič cíti ruku.

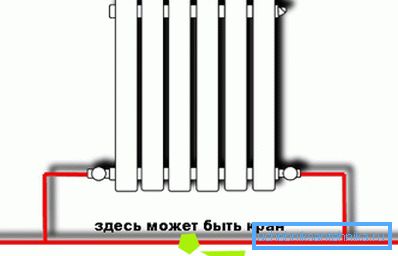

V dôsledku straty teploty chladiacej kvapaliny obyvatelia v niektorých prípadoch rezidenti rezali uzatváracie ventily do hlavného otvoru medzi výstupnými otvormi chladiča tak, aby kvapalina cirkulovala priamo cez úseky. To samozrejme zvyšuje teplotu o niekoľko stupňov, ale situácia s následnými bodmi sa ešte zhoršuje.

Poznámka. Ak naozaj chcete nainštalovať jednopovrchový systém v dvojpodlažnej budove, potom je pre každú skupinu 3-4 radiátorov najlepšie inštalovať samostatný stúpač podľa princípu kolektora.

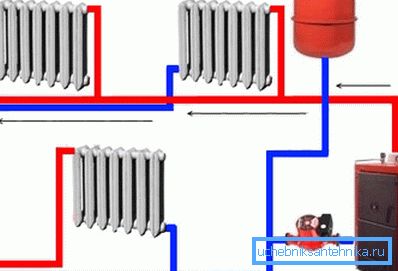

Dvojvodičové systémy

Ale najčastejšie pri inštalácii vykurovacieho systému používajú systémy s dvojitým okruhom napriek skutočnosti, že cena ich inštalácie a materiál pre usporiadanie je oveľa vyššia. Hlavnou výhodou takéhoto systému je to, že všetka horúca voda sa pohybuje pozdĺž toho istého okruhu bez toho, aby sa zrieďovala pozdĺž cesty, ale jednoducho dala časť objemu v každom bode, čo, ak je dostatok tlaku, neovplyvňuje teplotu dokonca ani najviac oddelených radiátorov (pozri . Taktiež článok Dvojrúrkový alebo jednosrúdový vykurovací systém - večná otázka).

Na poslednom radiátore sa cyklus končí a chladiaca kvapalina cez ňu vstupuje do spiatočky, do ktorého už nie je pripojené žiadne zariadenie - voda sa vracia priamo do vykurovacieho kotla.

Samozrejme, v takejto kombinácii sa získa viac potrubí, preto objem kvapaliny, ktorá sa musí zahriať, sa zvyšuje. Ale ušetriť energiu, môžete vytvoriť obrys polypropylénu a izolovať ho na správnych miestach, takže tepelné straty budú minimálne.

záver

Na záver by som chcel upriamiť pozornosť na dve body, s ktorými budete určite musieť čeliť pri inštalácii kúrenia v dvojpodielovom dome s vlastnými rukami.

1. za prvé, Servírovanie by sa malo vždy začať zhora, v tomto prípade z druhého poschodia.
2. za druhé, Dodatočné obehové čerpadlo sa vždy spadne do spätného potrubia, najčastejšie na kotli, aj keď existujú výnimky.

Tieto dve malé veci optimalizujú cirkuláciu chladiacej kvapaliny.
