Inštalácia vykurovacích telies: ako pripevniť batériu bez

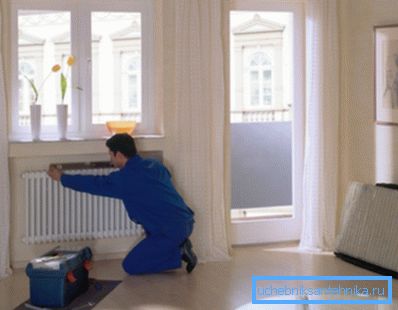

Inštalácia batérií do usporiadania vykurovacieho systému bytu alebo súkromného domu je pomerne nákladná záležitosť, pretože cena služieb prenajatých stavebných posádok je pomerne vysoká. Preto veľa vykoná inštaláciu radiátorov vlastnými rukami.

Nie je nič zložité. Celá sekvencia akcií je podrobne popísaná nižšie.

Výber dokovania potrubím

Pred inštaláciou vykurovacieho radiátora v byte alebo súkromnom dome je potrebné rozhodnúť, ako sa mu bude dodávať teplá voda a teplo, ktoré už vydalo teplo, bude vypustené. Schéma inštalácie vykurovacích radiátorov závisí od spôsobu usporiadania vykurovacej siete (jednorádiová alebo dvojrubová), dizajnu samotných batérií a počtu úsekov v nich.

Zvážte hlavné možnosti:

1. Jednosmerné pripojenie k bočným dýzam. Tento spôsob dodávania chladiacej kvapaliny je najpopulárnejší. V tomto prípade je prívodné potrubie pripojené k hornej časti batérie, výtlačné potrubie - dole. Výhodou riešenia je, že týmto spôsobom sa dosahuje maximálna účinnosť zariadenia.

Prívodná rúrka môže byť pripojená k spodnej časti vykurovacieho panelu, ale tepelný výkon je znížený o viac ako 5%.

Tip! Pri dokovaní batérií s mnohými časťami sa môže posledná z nich zle ohriať kvôli nedostatočnému prívodu vody. V tomto prípade sa odporúča dodatočne vybaviť predĺženie potrubia výmenníka tepla.

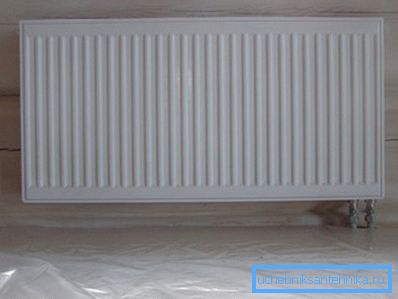

1. Spodné pripojenie. Používa sa v prípade, že hlavné potrubia boli skryté pod podlahovou krytinou alebo soklom. Výhodou je maximálna estetika - potrubia nezhoršujú vzhľad miestnosti. Ich krátke úseky vychádzajú z podlahy a okamžite sa spoja s prichádzajúcimi dýzami batérií.

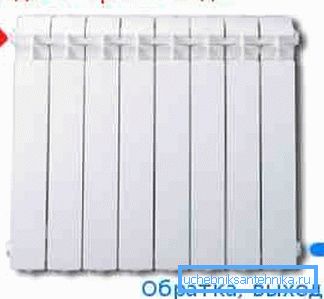

1. Diagonálne inštalácia vykurovacieho telesa urobte sami. Táto metóda sa používa iba vtedy, ak je nainštalovaná veľká batéria (počet sekcií presahuje 12). Vstupné potrubie spája hornú trysku na jednej strane batérie a vystupuje cez spodný otvor na opačnej strane.

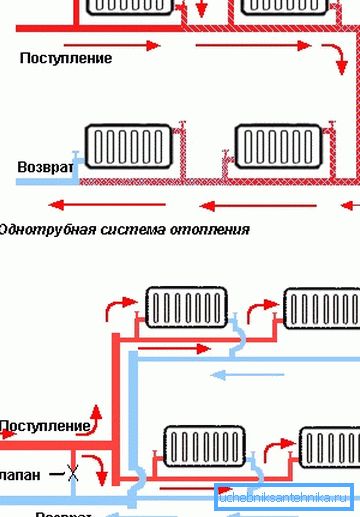

Navyše sú dva spôsoby prenosu chladiacej kvapaliny:

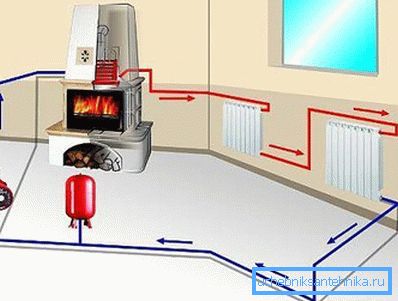

• konzistentné - v tomto prípade teplá voda tečie z ohrievača a chrbta, prechádza cez každý radiátor inštalovaný v byte alebo dome;
• paralelne - počas inštalácie vykurovacej siete je položené hlavné potrubie, kde sú ohrievacie batérie zablokované cez armatúry.

Prvá metóda je ekonomickejšia, pretože spotrebováva menej materiálov. Avšak, ak je potrebné opraviť radiátory, bude potrebné vypnúť celú sieť a vypustiť chladiacu kvapalinu z nej, čo nie je možné počas chladnej sezóny.

Ďalšou nevýhodou tejto schémy je nerovnomerné rozloženie tepla. Batérie, ktoré sú namontované bližšie k kotlu (alebo na horných podlažiach domu), sa zahriajú viac. Inštalácia iného počtu sekcií pomôže zvládnuť túto situáciu (čím ďalej od ohrievača, tým viac).

Druhá metóda vyžaduje použitie veľkých potrubí, ventilov a armatúr. Paralelný vykurovací systém je však možné rozdeliť na niekoľko samostatných častí.

Oprava vykurovacieho telesa nevyžaduje vypnutie vykurovania. Stačí pomocou žeriavov blokovať prístup nosiča tepla do tejto časti siete.

Aj tu to nebolo bez chýb. Ak je tlak kvapaliny v potrubia nízky, do chladiča prúdi menšie množstvo ohriatej vody, čo tiež zníži účinnosť vykurovania. Aby sa tomu zabránilo, obtoky (prepadové rúry) medzi vstupnou a výstupnou rúrkou by mali byť vyrobené z menšieho priemeru a vybavené uzatváracími ventilmi.

Pripojenie radiátorov

Všeobecné požiadavky

Existujú určité pravidlá pre inštaláciu radiátorov, ktoré treba bezpodmienečne dodržiavať bez ohľadu na materiály, ktoré inštalujete.

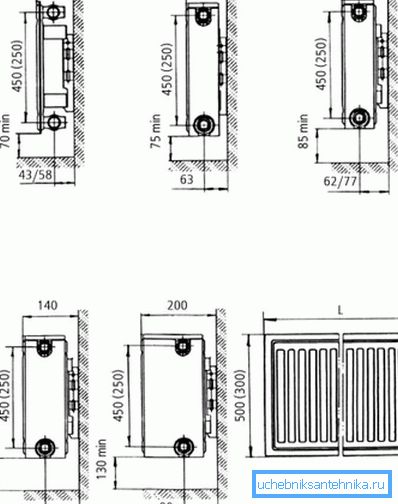

Konkrétne hovoríme o vzdialenosti medzi rôznymi konštrukčnými prvkami budovy a samotným vykurovacím panelom:

1. Medzi horným okrajom vykurovacieho telesa a prahovým oknom by malo byť aspoň 10 cm voľného priestoru.
2. Medzi podlahovým krytom a spodným povrchom vykurovacieho panelu by mala byť medzera väčšia ako 12 cm.
3. Priestor medzi vykurovacím panelom a stenou, na ktorej je upevnený, by mal byť 2 až 5 cm. Nezabúdajte, že ak je vertikálny povrch za radiátorom pokrytý vrstvou materiálu odrážajúci teplo, dĺžka montážnych konzol, ktoré sú súčasťou súpravy, nemusí stačiť, a preto bude musieť kúpiť ďalšie príslušenstvo.

Venujte pozornosť! Požiadavky opísané vyššie umožňujú usporiadať prirodzenú konvekciu vzduchu, čiže zmiešavanie hmoty za studena a teplého vzduchu v miestnosti. Z tohto dôvodu sa miestnosť zahrieva rýchlejšie a rovnomernejšie. Ich nedodržanie vedie k vzniku miestnych zón studeného a teplého vzduchu, zahmlievaniu okuliarov a iným problémom.

Poradie práce

Montáž liatinových radiátorov, rovnako ako ich hliníkových alebo oceľových náprotivkov, je nasledovná:

• demontované staré vykurovacie zariadenia;
• sa vykoná značenie, podľa ktorého sa upevnia držiaky, ktoré držia novú batériu;

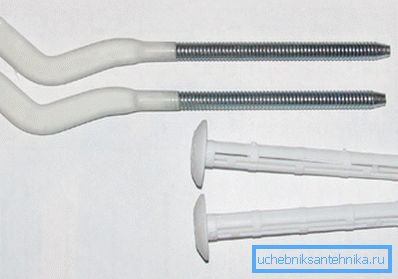

• je inštalovaný upevňovací materiál (na to budete potrebovať hmoždinky alebo kotvové skrutky);

• vykurovacieho panelu sa montuje (je zostavený potrebný počet úsekov, Mayevsky kohútiky, uzatváracie ventily, termostaty atď.);
• dokončená batéria je zavesená na hákoch (ak sa usporiadanie a vŕtanie vykonali správne, vykurovací panel by mal ľahko "ležať" na mieste, ktoré je k tomu určené);
• sa uskutočňuje dokovanie s potrubím (na tento účel sa používajú špeciálne závitové spojky - posuny).

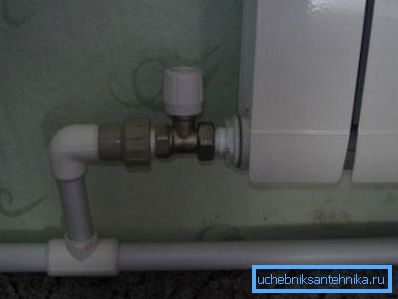

Venujte pozornosť! Tesniacemu spoju treba venovať zvýšenú pozornosť. Práve tu sa najčastejšie vyskytujú netesnosti, ktoré okrem iného môžu viesť k vysielaniu systému.

záver

Inštalácia vykurovacieho akumulátora je pomerne jednoduchý proces, ale všetky jeho kroky musia byť vykonané starostlivo a efektívne. Iba potom namontovaná klimatická sieť poskytne komfort a pohodu v dome.
