Inštalácia vykurovacích potrubí podľa všetkých pravidiel

Organizácia vykurovania v dome len na prvý pohľad sa javí ako náročná úloha, ktorú dokáže vyriešiť len špecialista. V skutočnosti, aj keď neskúsená osoba vykoná inštaláciu vykurovacích potrubí, potom podľa všetkých pravidiel bude výstupom trvalý a stabilný systém.

Regulačné požiadavky

Pri návrhu vykurovania by sa mali riadiť odporúčaniami 2 štandardov:

• SNiP 41-01-2003 - tento dokument obsahuje odporúčania týkajúce sa umiestnenia vykurovacích zariadení z pohľadu požiarnej bezpečnosti. Obsahuje aj požiadavky na hygienickú a environmentálnu bezpečnosť;
• SNiP 2.04.05-91 - hlavný dôraz sa kladie na zabezpečenie požiarnej bezpečnosti.

Vlastníci súkromných domov s autonómnym vykurovaním dokonca v etape plánovania musia venovať pozornosť sile kotla. Je žiaduce, aby systém bol vybavený automatickým riadením, ktoré zníži / zvýši teplotu chladiacej kvapaliny v závislosti od teploty v miestnosti.

Venujte pozornosť! Ak nie je zabezpečená automatická regulácia, je nežiaduce, aby celkový výkon presiahol 50 kW. Môže to poškodiť potrubie.

Samozrejme, inštalácia vykurovacieho systému z polypropylénových rúr je v každom prípade iná, ale môžete si vybrať niekoľko všeobecných odporúčaní:

• Skrytie potrubia v stenách sa neodporúča, ak ich životnosť je kratšia ako 40 rokov;
• aby chladiaca kvapalina v batérii nestala, nedoporučuje sa nakloniť viac ako 1?;

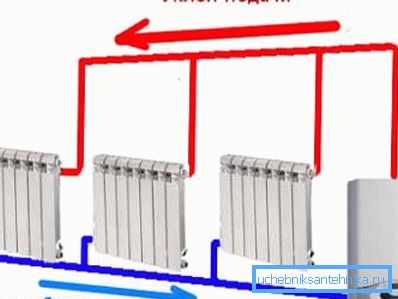

• Odporúča sa umiestniť potrubie so sklonom, prívodný úsek by mal mať sklon k kotlu, vypúšťanie - naopak. Toto je potrebné na odstránenie prebytočného vzduchu z vykurovacieho okruhu;

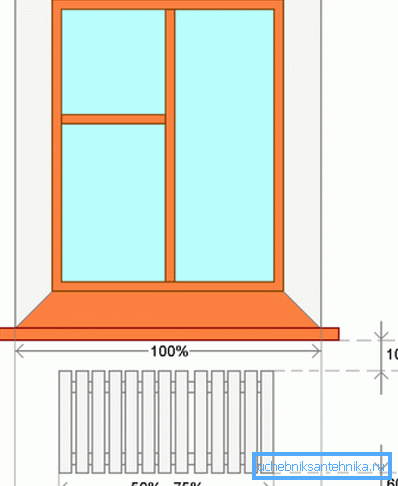

• dĺžka radiátora v obytnej oblasti by mala byť približne 50 - 75% dĺžky otvoru, v ktorom je inštalovaný;

• ak je ohrievač zabudovaný do stropu, potom sa obmedzujú na povrchovú teplotu. Takže, ak je podlahové vykurovanie je používaný v miestnosti sú vždy ľudia, teplota podlahy by nemala prekročiť 25? C, ak ľudia zostanú sa len ojedinele, horná hranica je už 30? C. (Pozri tiež článok Tepelne izolovaná podlaha z polypropylénových rúrok: prvky.)

Inštalácia vykurovania v etapách

Aby sa dosiahla požadovaná životnosť, je potrebné nielen robiť všetku prácu správne, ale tiež ovplyvňuje spoľahlivosť toho, aký druh potrubia na inštaláciu vykurovacieho systému. Typ chladiva tiež výrazne ovplyvňuje životnosť, v domácnostiach je voda najbežnejšie používaná, ale ak sú veľmi ťažké pracovné podmienky, môže byť podávaná doplnky, ktoré majú vplyv na plast.

Výber schémy vykurovania

V tomto štádiu sa musíte presne rozhodnúť, ako chladiaca kvapalina bude cirkulovať v dome. Musíte pochopiť, že rozhodnutie ovplyvní nielen mikroklímu v dome, ale tiež môže významne prispôsobiť náklady.

Pokiaľ ide o schémy zapojenia vykurovacích potrubí, existujú 3 veľmi populárne schémy:

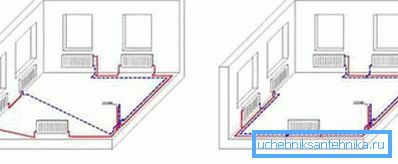

• monotube - pre jednoduchosť môže byť reprezentovaná ako prsteň, v ktorom sú vložené radiátory. Chladiaca kvapalina, ktorá vstupuje do tohto obvodu, prechádza postupne cez každú z batérií, a preto je hlavnou nevýhodou - každý nasledujúci chladič vydáva menej tepelnej energie. Náklady na inštaláciu vykurovacích rúr z polypropylénu v takejto schéme sú minimálne;

Venujte pozornosť! Pri organizovaní kúrenia vo veľkej miestnosti budú extrémne radiátory sotva teplé. Takže to môže byť odporúčané len pre malé domy.

• dvojkotúčové - 2 okruhy sú usporiadané, jeden prináša teplá voda do batérie, druhá - odstráni chladený chladiaci prostriedok a odošle ho do kotla;

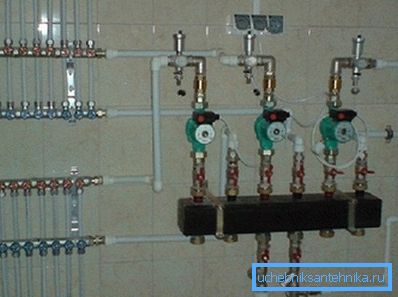

• kolektor okruh - voda zo stúpacieho potrubia vstupuje do kolektora, z ktorej je radiátor odoslaná do každej z dvoch skúmaviek (jeden má chladiacej kvapaliny, druhý sa odstráni). Hlavná nevýhoda môže byť považovaná za oveľa väčšiu dĺžku potrubia, resp. Zvyšovanie cien.

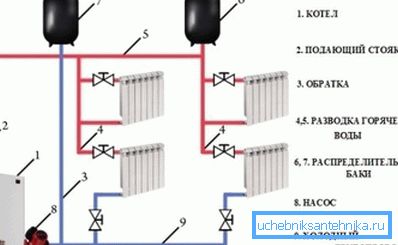

Okrem toho sa schéma inštalácie vykurovania polypropylénových rúr môže rozdeliť na systémy s hornou a dolnou rozliatia.

Hlavným rozdielom medzi týmito dvoma je organizácia dodávky chladiacej kvapaliny:

• systémy s horným plniacim zásobníkom dodávajú chladiacu kvapalinu do stúpacieho potrubia a potom cez sekundárne stúpače sa zriedia na radiátory;

• v systémoch so spodnou výplňou nie je žiadny hlavný stojan. Napájacie potrubie je položené na spodnej strane a z neho stúpa časť tepelného nosiča do radiátorov, to znamená, že nie je veľký (hlavný) stúpajúci otvor.

Výber potrubia

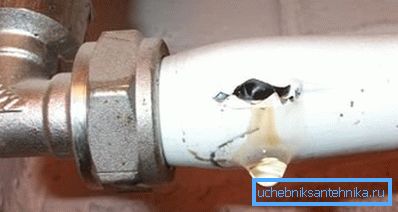

Jeden z najbežnejších porúch potrubia môže byť považovaný za opuch v kĺboch ​​a v dôsledku toho úniku. Všetko toto sa dá vyhnúť správnemu zdvihnutiu potrubia.

Keď sa otázka vyrieši, aké potrubia by sa mali použiť na inštaláciu vykurovania, musíte venovať pozornosť označeniu. Tak, PN10 označenie znamená, že potrubie bude odolávajú tlaku až do 1,0 MPa (hrúbkou steny až do 8 mm), ale môže byť použitý len pre studenou vodou.

Ostatné označenia, napríklad PN16, PNH20, môžu odolávať teplotám vody až 80-85 ° С. Napriek tomu sa nemôžu považovať za optimálnu voľbu pre vykurovací systém. V prípade úniku bude ťažké vykonať opravu vykurovacieho potrubia bez zvárania.

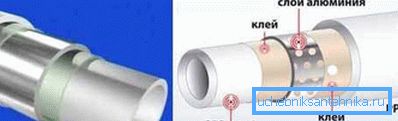

Hlavným dôvodom je nadmerná expanzia materiálu počas vykurovania. Po začatí obehu chladiaceho média sa potrubie jednoducho deformuje. Preto sa pri vykurovacích systémoch používa potrubie, vystužené hliníkovou fóliou alebo skleneným vláknom.

Hlavný rozdiel takého potrubia spočíva v konštrukcii steny, ktorá pozostáva z 5 vrstiev. Ostatné charakteristiky sú podobné - prípustný tlak dosahuje 25 atmosfér a teplota chladiacej kvapaliny až do 90 ° C.

Vlastnosti inštalácie vykurovacieho systému

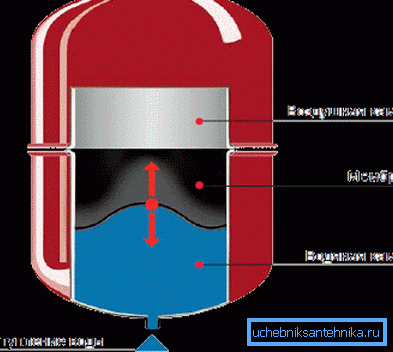

V skutočnosti, montáž vykurovacích rúrok z polypropylénu s rukami je pripravený v súlade s schéme namontovaný radiátorov a položil potrubia. Súčasne nesmiete zabudnúť na expanznú nádrž a čerpadlo.

Vo všeobecnosti je návod na inštaláciu nasledovný:

• prívodné potrubie sa vyberie z kotla a prenesie do expanznej nádoby;

• potom z nádrže prechádza potrubie k radiátorom;
• čerpadlo môže byť umiestnené ako na vstupe, tak aj na výstupe kotla;

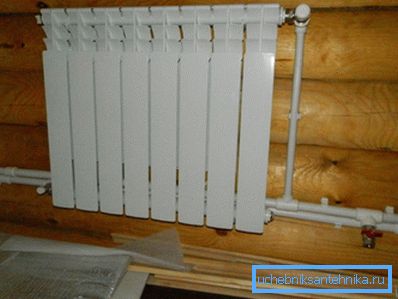

• po inštalácii prívodu je namontovaná výpustná rúrka (rovnobežne s prívodom);

• aby sa uzavrel obrys, výpustné potrubie prenikne do kotla.

O cenách vykurovacieho systému

Môžete ísť dvoma spôsobmi:

• neberúc do úvahy náklady, aby v špecializovanej firme objednalo všetky práce na kľúč;
• urobte to sami, platí len za materiál.

Výhodou prvého prístupu je kvalita a rýchlosť práce. Navyše renomované spoločnosti tiež poskytujú bezplatný záručný servis pre systém. Vysoké náklady na prácu však môžu vydesiť veľa. V tabuľke sú uvedené približné náklady na určité druhy práce:

Ceny sa sotva dajú označiť za demokratické. Ak si prácu vykonáte sami, potom budú približné náklady na spotrebný materiál odpoveďou na otázku, koľko stojí inštalácia kúrenia z polypropylénových potrubí.

sčítanie

Po etapách skúmania inštalácie vykurovacieho systému je zrejmé, že to nie je taká náročná úloha. V krátkom čase sa s ním dokáže vyrovnať 1-2 dospelí. Odmena bude nielen spokojnosťou vykonanej práce, ale aj značnými finančnými úsporami.

Video v tomto článku zobrazuje príklad dvojvrstvového vykurovacieho systému.
