Inštalácia radiátorov vlastnými rukami: typy obvodov a

Na vykurovanie vášho domu alebo bytu môžete poskytnúť rôzne spôsoby, avšak v tomto prípade máme záujem inštalovať bimetalické vykurovacie radiátory s vlastnými rukami alebo podobnými ohrievačmi z iného kovu. Pokúsime sa vám povedať nielen to, ako zavesiť a upevniť batérie do potrubia, ale aj o samotných obvodoch, o ich výhodách a nevýhodách a dozviete sa aj o niektorých odtieňoch potrebných na to, aby bolo možné pracovať efektívne s maximálnou účinnosťou.

To všetko sa dozviete nižšie v texte a navyše môžete sledovať tematické ukážky videa v tomto článku.

Ohrievanie vykurovacieho telesa

Ak chcete vykonať inštaláciu oceľových radiátorov s vlastnými rukami alebo analógmi akéhokoľvek iného kovu, potrebujete zdroj vykurovania, ktoré sú rôzne kotly.

Môžu to byť plynové, elektrické, dieselové, tuhé palivá, rovnako ako univerzálne, to znamená, že majú príležitosť pracovať v rôznych režimoch. Okrem toho je každý z týchto typov kotlov rozdelený na poddruhy, napríklad plynový kotol môže byť konvekčný (tradičný) alebo kondenzovaný (nízkoteplotný).

Typy obrysov

• V autonómnom aj centralizovanom vykurovacom systéme nájdete jednorúrkový systém pripojenia, ktorého schéma vidíte na hornom obrázku. Podstata práce je nasledovná - chladiaca kvapalina z kotla je vedená cez slučkovú rúrku, ktorá je ako prietokový okruh, tak i spätný okruh. Na ceste k nemu, s pomocou menších potrubí radiátorov havárie, sa ukáže, že voda, ktorá prešla týmto ohrievačom, sa vráti späť do potrubia.

• Hlavným problémom takého spojovacieho systému je to, že chladiaca kvapalina, prechádzajúca batériou, stráca svoju pôvodnú teplotu a vráti sa do potrubia už trochu ochladenej. a čím viac ohrievačov je zabudovaných do jedného okruhu, tým chladnejšia bude voda na svojom konci, preto inštrukcia neodporúča používať viac ako tri alebo štyri kusy na jedno krídlo.
• Aby bolo možné nejako kompenzovať tepelné straty, je pred vstupom chladiča umiestnený bypass medzi prívodom a spätným chodom - potrubie spájajúce tento podávač a vrátiť sa, ako je znázornené na hornej fotke, ale v podstate toto zariadenie nedokáže vyriešiť problém. Jednootáčkový vykurovací systém je oveľa úspornejší ako dvojkotáčkový vykurovací systém, pretože tu sa vykuruje menej vody, preto sa spotreba energie kotla znižuje.

• Dvojrubí vykurovací systém vyžaduje vykurovanie väčšieho množstva chladiacej kvapaliny., pretože sú zapojené dva okruhy - na dodávku a návrat chladiacej kvapaliny. Inštalácia liatinových radiátorov s vlastnými rukami alebo ich analógmi sa dá robiť s prakticky žiadnymi tepelnými stratami v závislosti od vzdialenosti batérie od kotla.
• Ide o to, že takýto systém zabezpečuje dodávku teplej vody cez jedinú rúrku bez toho, aby do nej vracala studenú vodu. - chladená chladiaca kvapalina sa vypúšťa do spätného potrubia ("spätné potrubie"), takže sa neochladí na posledný radiátor, cez ktorý je celý systém naklonený. Dvojplášťová schéma je veľmi spoľahlivá a pohodlná, aj keď poskytuje určitý odpad z materiálov a ohrev prídavnej vody.

• A tu je ďalší schéma - tu môžete vidieť, ako inštalovať biometrické radiátory s vlastnými rukami spolu s vykurovaným podlahovým systémom z jedného zdroja tepla. (kotol na určitom palive). Problém montáže takého obvodu spočíva v tom, že pre chladiče je teplota chladiacej kvapaliny zvyčajne potrebná približne dvakrát viac ako pre podlahu ohrievanú vodou a kotol vytvára kvapalinu len s jednou teplotou. Preto sa v takýchto prípadoch používa trojcestný termostatický ventil, ktorý je v diagrame umiestnený na čerpadlo.
• Všimnite si, že tu je systém s dvojitým potrubím a chladiacim médiom cez prívodnú rúrku s jednou teplotou a batériami a teplou podlahou. Ale pred obrysom podlahy prechádza cez trojcestný termostatický ventil a keď podlaha dosiahne požadované vykurovanie, ventil sa zatvorí a horúca voda sa vypustí do spätného potrubia (to je dobre znázornené na schéme).

Preto nemôžete používať napríklad 70 ° C mraziaci kotol s nízkou teplotou (kondenzáciou), ale tradičný (konvekčný) kotol (jeho cena je oveľa nižšia), ale podlaha sa zahrieva až na 30 ° C alebo na iný termostat namontovaný teplotu.

Montáž radiátorov

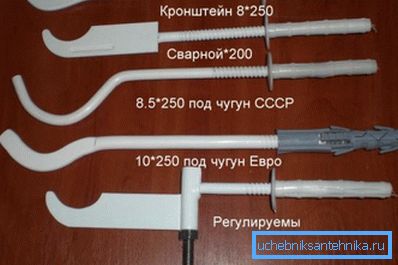

Ak je batéria namontovaná a nie je namontovaná na podlahu, potom sa na upevnenie na stenu používajú rôzne nastaviteľné a nastaviteľné konzoly - presnosť inštalácie ohrievača a jeho kompatibilita s príslušenstvom vykurovacieho okruhu závisí od jeho inštalácie.

Preto pred vŕtaním otvorov do držiakov je potrebné nielen nastaviť otvory na striktne vodorovnej úrovni, ale tiež zohľadniť ohyb držiaka, pretože batéria na nej sedí trochu nižšia (závisí to od strmosti oblúka na držiaku).

Pred každým chladičom na napájacej a vratnej rúre je potrebné inštalovať uzatváracie ventily (guľové alebo kužeľové ventily), aby bolo možné v prípade potreby odstrániť zariadenie počas vykurovacieho obdobia bez vypúšťania vody.

Pripojte kohútik Mayevsky na jeden z horných voľných vstupov pre pripojenie vykurovacieho telesa, ako na obrázku vyššie, aby ste mohli vyfukovať vzduch z akejkoľvek batérie alebo systému bez toho, aby ste museli vypúšťať vodu (úspora je zrejmá).

Pri inštalácii batérií na oceľový obrys používajte vlek a pri konštrukcii propylénu s rovnakým príslušenstvom je najlepšie použiť na utesnenie dymovú pásku, ale v jednom prípade používajte sanitárnu pastu Unipack - veľmi dobre utesňuje závitové spojenie.

Poznámka. Ak máte nezávislý systém vykurovania, nemali by ste používať liatinové radiátory, pretože sa dlho vyhrievajú a potrebujú veľa vody. Takéto zariadenia sú vhodné pre centralizované systémy.

záver

Nezabudnite, že inštalácia hliníkového radiátora vždy znamená používanie antikoróznych prísad v systéme. V dôsledku toho je použitie hliníka vhodné iba v autonómnych systémoch, kde si chladiacu kvapalinu naplňte sami.
