Inštalácia radiátorov v byte: ako pripevniť radiátory bez

Vykurovací systém je jednou z najdôležitejších inžinierskych sietí každého domu. Informácie o správnom nainštalovaní radiátorov a rúr závisia od teploty v miestnosti a účinnosti chladiacej kvapaliny. Ak sa počas opravy rozhodnete ušetriť peniaze a inštalovať radiátory do bytu vlastnými rukami, pomoc vám poskytne podrobné pokyny, ktoré nájdete nižšie.

výcvik

Pred výberom, nákupom a inštaláciou radiátorov pre byt je potrebné dôkladne pripraviť.

Najprv by ste mali zistiť, aký druh vykurovacieho systému je implementovaný vo vašom dome.

Moderní inžinieri poznajú dve hlavné odrody:

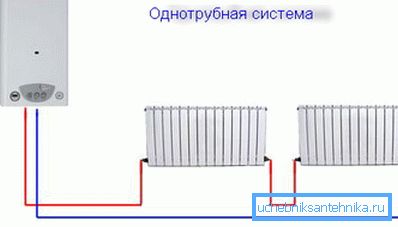

• jednoprúdový vykurovací systém doma - typický pre väčšinu mestských bytov v starej budove, napojený na centrálny systém dodávky chladiaceho média (aj keď existujú výnimky);

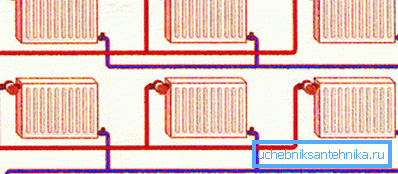

• dvojtrubkové - bežnejšie v moderných domoch, vybavené individuálnymi kotlami.

Venujte pozornosť! V závislosti na počte potrubí dodávky a potrebu nákupu príslušenstva: armatúry, filtre pre potrubia, ventily a tak ďalej. Preto ak ste systém nesprávne identifikovali, nemusia mať dostatok údajov alebo zostane veľa ďalších.

nástroje

Aby ste mohli inštalovať radiátory, mali by ste používať nasledujúce nástroje:

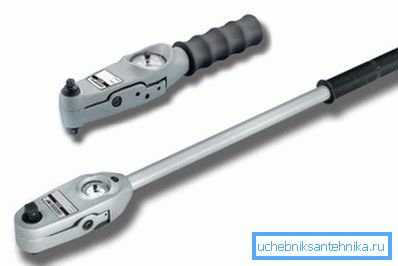

• momentové kľúče, s ktorými môžete presne dávkovať silu pri uťahovaní pohonov;

• tesniace materiály, ktoré zabránia úniku spojov potrubia s batériami.

Potrebné príslušenstvo

Pozrime sa podrobnejšie na to, aké ďalšie podrobnosti môžu byť okrem radiátorov potrebné:

1. bypass. Vyžaduje sa s jedným potrubným pripojovacím systémom. Jedná sa o potrubie, ktoré spája prichádzajúce a odchádzajúce úseky potrubia, ktoré obchádzajú samotnú batériu. Umožňuje vám zabezpečiť rovnomernejšie prúdenie chladiacej kvapaliny a tiež umožňuje vymeniť alebo opraviť poškodený chladič bez zastavenia prevádzky celej vykurovacej siete.
2. zistenie. Patria medzi ne adaptéry, odpalíky, spojky, uhly atď. Ich počet a odrody sa určujú v závislosti od konfigurácie potrubí v byte a použitého schémy ich inštalácie.

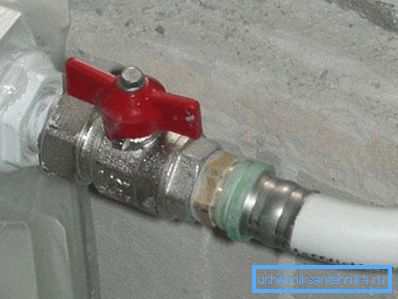

3. ventilov. Ak nemáte dostatočné skúsenosti s inštaláciou vykurovacích sietí, odporúča sa zakúpiť štandardné kohútiky používané na spojenie potrubia s radiátormi. Moderné systémy s automatickými alebo guľovými ventilmi sú náročnejšie na inštaláciu a vyžadujú určité znalosti a skúsenosti od inštalatéra. Pri zakúpení nezabudnite skontrolovať, či sa zhodujú parametre a rozmery vlákien, potrubí a radiátorov.
4. Montážne konzoly. Ich dizajn závisí od vašich preferencií, avšak je tiež potrebné vziať do úvahy dizajn batérie. Napríklad pre výrobky z liatiny sú potrebné odolnejšie háky ako pre hliník.

Tip! Pri výbere hmoždiniek a kotvových skrutiek si musíte pamätať, že budú musieť vydržať nielen hmotnosť samotného radiátora, ale aj hmotnosť vody, ktorá preteká cez ne. Dbajte na značnú mieru bezpečnosti.

1. Vzduchový ventil (Mayevskyho žeriav). Tento potrebný prvok je inštalovaný v hornej časti chladiča a používa sa na odstránenie vzduchových uzáverov, ktoré sa vytvárajú po naliatí chladiacej kvapaliny do systému.

Výber miesta inštalácie

Nezabúdajte, že gravitačný vykurovací systém (kde tok kvapaliny nie je organizovaný čerpadlom, ale kvôli rozdielu v teplote a tlaku chladiacej kvapaliny) musí byť namontovaný so sklonom od prúdu horúcej tekutiny na jeho výstup, inak sa batérie vždy vytvoria vzduchové zátky.

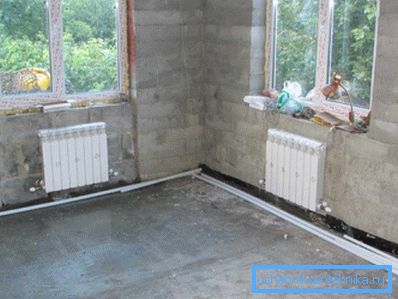

Najbežnejšie miesto na inštaláciu radiátorov je pod okennými otvormi, pretože sú zdrojom studeného vzduchu. Vykurovací panel musí byť umiestnený tak, aby jeho stred upadol do stredu okenného bloku. Táto požiadavka nie je potrebná, batéria inštalovaná týmto spôsobom bude vo vnútri miestnosti vyzerať ekologickejšie.

Musia sa prísne dodržiavať tieto podmienky:

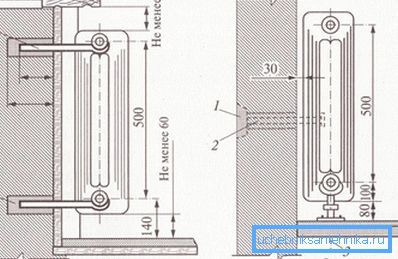

• časti potrubia, ktoré dodávajú chladiacu kvapalinu do chladiča, sú namontované na sklon od 0,005 do 0,01 (to znamená, že odchýlka od vodorovnej roviny pre každý meter potrubia je 5 mm);
• minimálna vzdialenosť od spodného okraja batérie k podlahe je 10 cm;
• minimálna vzdialenosť od hornej časti radiátora k okennému prahu je 10 cm;
• minimálna vzdialenosť od povrchu steny k akumulátoru je 5 cm.

Tieto čísla sú dôležité, pretože poskytujú prirodzenú konvekciu (miešanie) vzduchu v miestnosti. Nezabúdajte, že pri pripojovaní batérie dodržujte vertikálne a horizontálne hodnoty.

Tip! Na zlepšenie účinnosti vykurovacieho systému môžete na stene za radiátorom prilepiť fóliu odrážajúceho teplo alebo zakryť povrch špeciálnou zmesou s nízkym koeficientom tepelnej vodivosti.

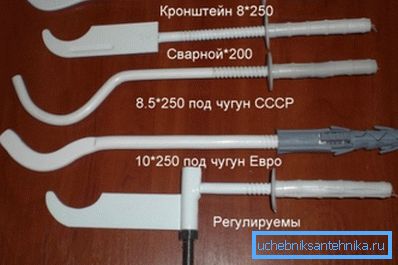

Montážne konzoly

Všetky moderné radiátory sú namontované z profilov. Ich počet závisí od materiálu batérie a od priestoru vykurovanej miestnosti. Téma výpočtu energie sa nebude brať do úvahy v rámci tohto materiálu, ale potrebujete vedieť, že 1 m2 musí byť podporovaný jedným držiakom.

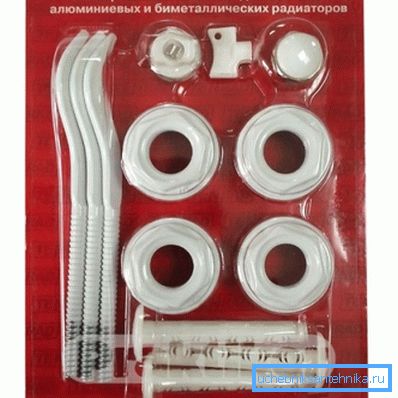

Môžu byť vyrobené nezávisle od železných tyčí vhodnej hrúbky alebo zakúpené v obchode. Často s moderným hliníkovým, oceľovým alebo bimetalovým radiátormi v súprave už existujú súčasti, s ktorými sú namontované.

Montážny hardvér sa inštaluje nasledovne:

• označenie miest vŕtaných otvorov (každý hák musí byť medzi časťami batérie);
• otvory sú vyvŕtané (tu je potrebné dávať pozor, aby sa vrták nepohyboval na jednej alebo druhej strane);

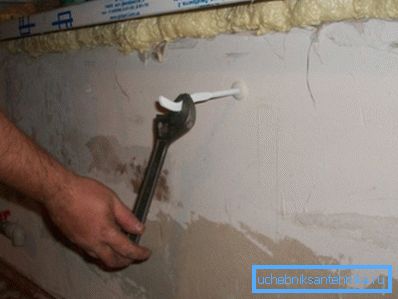

• do otvoru sa zasunie kolík, po ktorom sa zaskrutkuje konzola (niektoré typy príslušenstva sú upevnené kotvami: v tomto prípade sa nepoužívajú hmoždinky).

Venujte pozornosť! Táto fáza práce je snáď najdôležitejšia, pretože závisí od správnosti jej výkonu, ako dobre batéria "padne" na miesto, ktoré je pre ňu určené.

montážne

Pred začatím práce vypnite vykurovací okruh a odstráňte z neho chladiacu kvapalinu. K tomu použite žeriavy, ktoré sa nachádzajú buď v byte (ak je váš dom vybavený individuálnym vykurovacím systémom), alebo v suteréne (v prípade pripojenia na ústredné kúrenie).

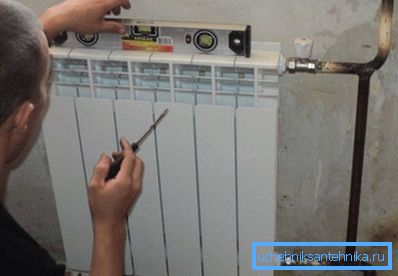

Potom sa odporúča znova skontrolovať inštaláciu spojovacích materiálov na stenu. Toto je hladina vody alebo laseru. Pamätajte si, že v kriticky nainštalovanej batérii bude chladivo cirkulovať nesprávne, čo povedie k nerovnomernému zahrievaniu a ukladaniu solí rozpustených vo vode.

Samotný proces inštalácie nie je ťažký:

• inštalovaný výrobok sa uvoľní zo všetkých zástrčiek, ktoré zabraňujú vstupu prachu do trysiek;
• v hornej časti je upevnený Mayevsky jeřáb;
• je pripojený obtok (ak je použitý jednosrúdový vykurovací systém);
• batéria je zavesená na držiakoch a ukotvená s potrubím.

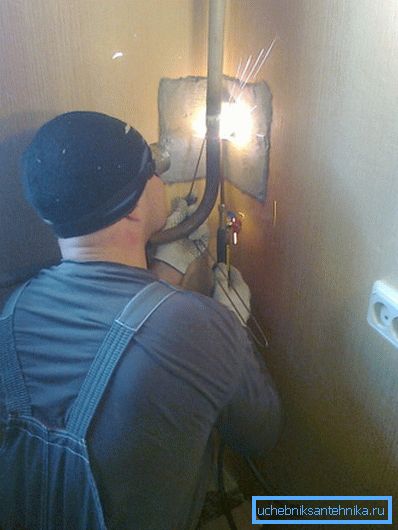

Spojenie sa vykonáva pomocou špeciálnych rukávov - sgons, ktoré sa vopred navíjajú na rúrky. Kĺby sú utesnené tmelom a silikónovým tmelom. S skúsenosťami v oblasti zvárania plynom môžete zvárať rúry (táto metóda nie je vhodná pre všetky radiátory).

Tip! Ak inštalujete hliníkové alebo oceľové batérie, neodporúča sa od nich odstrániť obaly až do konca stavebných a montážnych prác, aby nedošlo k poškodeniu povrchu.

Na konci inštalácie batérií sa vykonáva tzv. Krimpovanie vykurovacej siete. Vyžaduje to špeciálne zariadenie, ktorého cena je dostatočne vysoká na to, aby ho kúpila kvôli jedinej operácii. Preto je vhodné hľadať pomoc od bytového úradu alebo špecializovanej firmy.

záver

Teplo v dome závisí nielen od zvoleného modelu a kvality inštalácie radiátorov. Je potrebné zohľadniť mnohé ďalšie nuansy: zloženie chladiacej kvapaliny, prítomnosť termostatov atď. Podrobnejšie informácie o inštalácii klimatického zariadenia sa dozviete z videa, ktorá je umiestnená nižšie.
