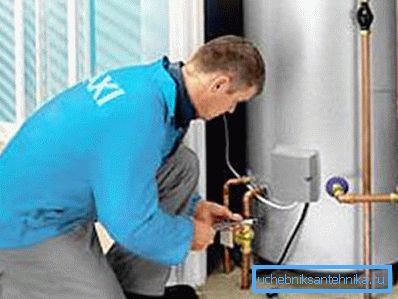

Inštalácia plynových vykurovacích kotlov: 4 kroky k teple a

Jedným z najdôležitejších krokov v návrhu vykurovacieho systému súkromného domu je inštalácia plynových vykurovacích kotlov. Táto fáza je taká dôležitá, že ju môžu vykonávať len špeciálne vyškolení zamestnanci stavebných firiem, ktorí majú príslušné povolenia a certifikáty.

Napriek tomu je užitočná inštrukcia popisujúca inštalačný proces. Navyše, niektoré prípravné práce môžete vykonať vlastnými rukami, čím sa znižujú náklady na hotovosť.

Výpočet požadovaných parametrov

Výkon kotla

Pred inštaláciou plynového vykurovacieho kotla sa odporúča vykonať inžinierske výpočty, na ktoré sa musíte pri výbere konkrétneho modelu vybavenia spoľahnúť.

Patria medzi ne:

• výpočet výkonu vykurovacieho kotla;
• výpočet spotreby plynu na vykurovanie.

Venujte pozornosť! Z správnosti týchto dvoch ukazovateľov do značnej miery závisí od toho, koľko peňazí pôjde za úhradu za služby. Ak sú náklady na prevádzku príliš vysoké, môžete zvážiť iné režimy vykurovania: používanie elektriny, kotly na tuhé palivá, alternatívne zdroje energie atď.

Ak bolo súkromné ​​bývanie postavené podľa štandardného návrhu s minimálnymi zmenami, to znamená, že vzdialenosť od podlahy k stropu nepresahuje tri metre, výpočet plynového vykurovacieho kotla sa vykoná podľa tohto vzorca:

MK = S * CMP / 10, kde:

• MK - výkon inštalovaného zariadenia, kW;
• S - priestor vyhrievaných priestorov, štvorcový. metre;
• CMD je špecifický výkon ohrievača (táto hodnota závisí od klimatickej zóny a je vypočítaná na každých 10 metrov štvorcových priestoru).

CMD pre našu krajinu sa predpokladá, že sa rovná nasledujúcim hodnotám:

• pre južné a priľahlé oblasti - od 0,7 do 0,9 kW;
• pre stredné Rusko - od 1,0 do 1,2 kW;
• pre regióny a územia ležiace v Moskve - od 1,2 do 1,5 kW;
• pre severné regióny - od 1,5 do 2,0 kW.

Nahradením príslušných hodnôt vo vzorci pre výpočet zisťujeme, že na vykurovanie domu s priemernou veľkosťou, ktorého plocha nepresahuje 200 metrov štvorcových. m., ktorý sa nachádza v strednom pruhu, potrebné klimatické zariadenie s kapacitou približne 22 kW.

Nezabudnite, že čísla sú pre kotol s jedným okruhom. Ak váš zvolený model predpokladá súbežné vykurovanie vody, odhadnutý výkon by sa mal zvýšiť o približne štvrtinu.

Výpočet nákladov na palivo

Po určení výkonu zariadenia je potrebné vypočítať plyn na vykurovanie.

Toto sa vykonáva takto:

• výkon kotla sa vynásobí počtom dní v mesiaci a počtom hodín za deň;

22 kW * 30 dní * 24 hodín = 15840 kW / hod

• Získaná hodnota by sa mala rozdeliť na polovicu, pretože akékoľvek zariadenie nefunguje v maximálnom režime počas celej vykurovacej sezóny;

15840 kW / h / 2 = 7920 kW / h

• toto číslo by sa malo vynásobiť počtom mesiacov, počas ktorých by mal byt dom vykurovaný (vo väčšine prípadov 7);

7920 kW / hod * 7 mesiacov = 55440 kW / hod

• jeden kubický meter zemného plynu vyžaruje 10 kW tepelnej energie, a preto rozdelíme predchádzajúcu hodnotu o 10, dostaneme množstvo paliva vynaloženého na vykurovanie;

55440 kW / h / 10 = 5540 cu. metrov plynu

• vynásobením tohto čísla sadzbou stanovenou vo vašom regióne získame náklady v peňažných podmienkach.

Inštalácia zariadenia

Krok 1. Prípravná fáza

Po prvé, treba poznamenať, že inštalácia akéhokoľvek vykurovacieho zariadenia je dosť namáhavé cvičenie vyžadujúce prítomnosť určitého množstva poznatkov, skúseností a nástrojov.

Okrem toho inštalácia plynového vykurovania v súlade s platnými stavebnými predpismi a predpismi musí byť vykonaná spoločnosťami, ktoré majú povolenie.

Venujte pozornosť! Tieto spoločnosti tiež vykonávajú opravy plynových vykurovacích kotlov v prípade porúch. Nezávislé otvorenie dekoračných panelov a zmeny dizajnu ohrievačov nie je povolené, pretože môže poškodiť zdravie a majetok ľudí.

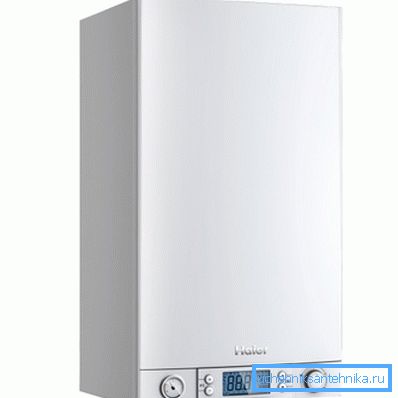

Pred kúpaním kotla musíte starostlivo skontrolovať jeho vonkajšie chyby, poškodenia, uistiť sa, že nie je žiadny šrot a skontrolujte dodávku. Na ohrievač by sa mali pripojiť napríklad konzoly, s ktorými je upevnený na stene.

Aj pri výbere by ste sa mali uistiť, že zariadenie je vhodné na použitie s určitým druhom paliva. Preto plynové jednotky nie sú vhodné na pripojenie k tlakovým valcom. Existujú však univerzálne modely, v ktorých je horák vylepšený.

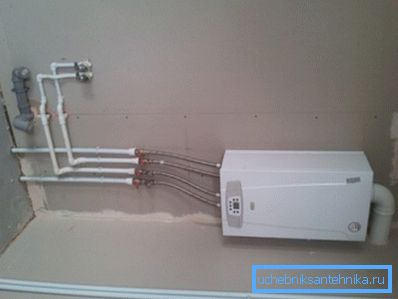

Montáž plynového vykurovacieho kotla musí byť vykonaná v miestnostiach, ktoré spĺňajú tieto požiadavky:

• teplota vzduchu od + 5 do + 35 stupňov Celzia;
• vlhkosť nie viac ako 80%;
• steny, na ktorých bude visel model na stenu, musia byť silné (upevnenie na sádrokartón alebo inú priečku nie je povolené);
• je vhodné chrániť povrch podlahy alebo steny, na ktorej je ohrievač namontovaný, s tesnením vyrobeným z nehorľavého materiálu;
• minimálna vzdialenosť od jednotky k povrchu by nemala byť menšia ako 5 cm;

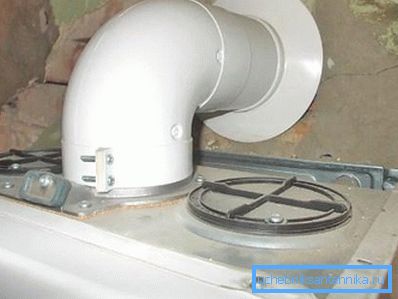

• je nevyhnutné zvážiť, kde bude komín alebo koaxiálna rúra odstránená, aby sa odstránili spaľovacie produkty;
• Elektrické pripojenie musí byť vykonané so uzemnenou zásuvkou a ističom, ktorý pri preťažení vypína energiu.

Krok 2. Inštalácia

Znova je potrebné pripomenúť, že inštalácia plynových vykurovacích kotlov sa môže uskutočniť len po získaní príslušných povolení od spoločnosti, ktorá dohliada na prevádzku takéhoto zariadenia.

Postup inštalácie vykurovacieho zariadenia na stenu pozostáva z nasledujúcich krokov:

1. Upevnenie by sa malo vykonávať pomocou samorezných skrutiek s priemerom väčším ako 6 mm.. Budú potrebovať štyri kusy. Miesto pre vŕtanie otvorov je označené značkou v rozmeroch uvedených na výkrese, ktoré sú súčasťou balenia.

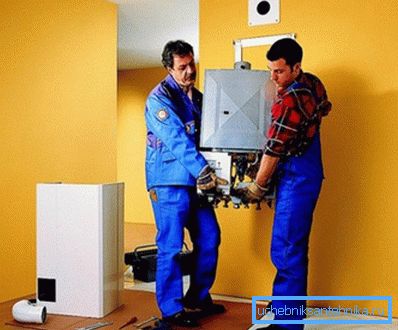

Tip! Vzhľadom na značnú váhu kotla je vhodné inštalovať ho nielen s pomocou jedného alebo dvoch asistentov. V opačnom prípade môžete ohrievač spustiť na podlahu a spôsobiť poškodenie.

1. Pri výbere miesta je potrebné vziať do úvahy, že vzdialenosť od spodného okraja prístroja k podlahovému povrchu musí byť aspoň 80 cm a od bočných krytov k stenám - najmenej 50 cm.
2. Po označení, vŕtaní a inštalácii hmoždiniek môžete kotol pripojiť. Predtým musíte na svojej hornej časti nosiť uzáver, ktorý slúži ako adaptér pre potrubie. Tiež sa ubezpečte, že nedošlo k deformáciám. Toto pomôže bežnej úrovni budov.
3. Niektoré typy zariadení sú vybavené držiakom parapetu. Musí sa nainštalovať najprv a potom klimatické zariadenie.

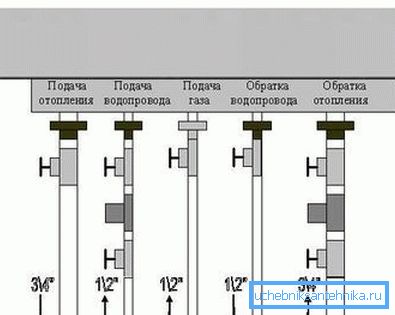

Krok 3. Pripojte vodovodné potrubia

Po prvé, táto časť by mala byť oboznámená s vlastníkmi obojsmerných typov kotlov, ktoré okrem vykurovania chladiacej kvapaliny poskytujú obyvateľom horúcu vodu.

Postup pripojenia potrubia je nasledovný:

1. Zástrčky, ktoré chránia zariadenie pred prachom, nečistotami a cudzími predmetmi, sú odstránené zo vstupných a výstupných potrubí ohrievača.
2. Hadica na prívod vody musí byť pripojená pomocou uhlového filtračného prvku, ktorý zachytáva tuhé častice, ktoré môžu byť prítomné vo vodovodnej batérii.
3. Je žiaduce vybaviť všetky vstupy a výstupy vody pomocou uzatváracích ventilov. V takom prípade môžete kotol ľahko odpojiť od prívodu vody, ak je to potrebné.
4. Ak voda s vysokým obsahom soli preteká vo vašom systéme na zásobovanie vodou, mali by ste dodatočne použiť aj zmäkčovadlá, inak by mohlo dôjsť k predčasnému rozbitiu usadenín vo vnútri kotla.

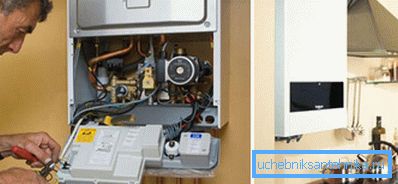

Krok 4. Plynové pripojenie

Tento postup vykonáva výlučne špecialisti v oblasti plynových služieb. V opačnom prípade vám môže byť uložená pokuta, pretože porušujete súčasný postup pre prevádzku tohto druhu zariadenia.

Uistite sa, že sú dodržané nasledujúce nuansy:

• spojenie sa vykonáva pomocou pevného kovového potrubia;
• spoj musí byť vybavený paronitovým tesnením;
• Mali by ste tiež nainštalovať analyzátor vzduchu, ktorý upozorňuje na prítomnosť plynu v miestnosti, plynový ventil a merač.

záver

Nezabudnite, že plynové kotly, sporáky a ohrievače vody súvisia so zariadením, ktorého prevádzka je spojená so zvýšeným rizikom. Preto musí byť jeho inštalácia, pripojenie k plynovej sieti a opravy vykonávané v prísnom súlade so stanoveným postupom.

Viac informácií o pravidlách používania plynových zariadení nájdete vo videu nižšie.
