Inštalácia hliníkových radiátorov pre vykurovanie: výber

Hliníkové batérie sú oveľa jednoduchšie ako bežné liatiny, takže ich môžete bez problémov nainštalovať sami. Efektívnosť vykurovacieho zariadenia závisí aj od správnosti jeho inštalácie, takže je vhodné zamerať sa na túto otázku.

Prípravná fáza

Pred inštaláciou hliníka s vlastnými rukami je potrebné rozhodnúť o niekoľkých bodoch:

• skontrolujte, či je dostatočná tepelná kapacita zariadenia. Môže to byť taká situácia, že nakupovaná batéria nemá dostatočný prenos tepla kvôli nízkej teplote chladiva na vstupe. V tomto prípade stačí pridať niekoľko sekcií, ako to urobiť, je popísané nižšie;

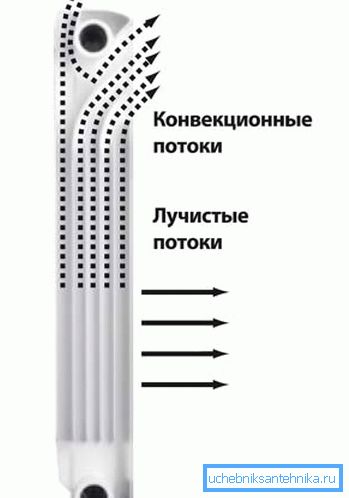

• skontrolujte veľkosť. Moderné ohrievače prenášajú teplo do miestnosti nielen kvôli žiareniu z povrchu, ale aj kvôli konvekcii, takže okenný parapet by nemal byť príliš blízko k nej;

Venujte pozornosť! Tvar hliníkových plutví je vysvetlený skutočnosťou, že je potrebné nasmerovať prúd vzduchu zo zdola nahor.

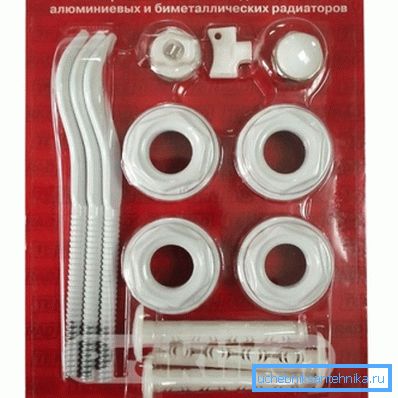

• rozhodnúť o type spojovacieho zariadenia. V zásade kompletná sada obvykle zahŕňa upevňovacie prvky, aby jednoducho zavesila ohrievač na stenu. Ale niekedy je lepšie zakúpiť samostatné držiaky na montáž na podlahu (hlavne preto, že cena je lacná), táto možnosť je vhodná, ak je batéria inštalovaná v tenkej sádrokartónovej priehradke alebo jednoducho nechcete vyvŕtať otvory v stene.

Vyberte typ pripojenia

Pred inštaláciou hliníkových radiátorov by sa problém s typom pripojenia mal vyriešiť. Emisie tepla vykurovacieho zariadenia priamo závisia od toho.

Možné možnosti pripojenia ohrievača ako:

• diagonálne (to je tiež kríž) - v tomto prípade sa chladiaca kvapalina dodáva z hornej časti ohrievača a chladená chladiaca kvapalina vychádza na opačnej strane od spodnej časti. Z tohto dôvodu sa batéria zahrieva rovnomerne a straty nepresahujú 2%;
• pri jednosmernom pripojení je strata o niečo viac, až 5%;

Venujte pozornosť! Ak počet ohrievacích častí prekročí 12, potom je jednosmerné pripojenie neúčinné. Faktom je, že vzdialené úseky s týmto spôsobom pripojenia sa jednoducho nezohrievajú.

• s nižším pripojením (dodávka a návrat z rôznych strán) straty predstavujú 12-13%;
• spodné jednosmerné pripojenie je najviac nevýhodné z hľadiska prenosu tepla batérie. Straty môžu byť až 20%, ale potrubia môžu byť skryté pod podlahou, takže sa často používa aj tento spôsob pripojenia.

Technológia inštalácie

Celý proces je možné rozdeliť na 2 fázy - najprv sa nainštalujú upevňovacie prvky pre batériu a potom sa jednoducho zavesia na konzoly a pripoja sa k napájaciemu a spätnému toku. Potom bude potrebné skontrolovať tesnosť spojov a nezabudnite na boky zatvoriť zbytočné otvory. Ak sú potrebné ďalšie úseky, postupujte pred montážou upevňovacích prvkov do steny.

Pridať sekciu

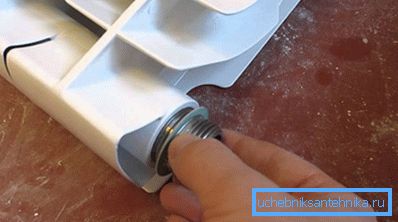

Ak chcete do radiátora pridať ďalšiu časť, budete potrebovať 2 bradavky s ľavým a pravým závitom na oboch stranách. Na dodatočnú tesnosť potrebujete tiež tepelne odolné tesnenia.

Pokyny na pridanie časti batérie vyzerajú takto:

• ohrievač musí byť umiestnený na podlahu, stôl alebo na inom vodorovnom povrchu;
• potom sú bradavky vložené do otvorov na radiátore, pričom nezabúdajte na tesnenia;
• je k nim pripevnená ďalšia časť a otáčaním bradaviek sa časť postupne stláča na batériu;
• súčasne by sa obe bradavky mali otáčať postupne, doslova o 1-2 otáčky, je to potrebné, aby sa sekcia nekrútila a kovový zberač nebol deformovaný.

Po pridaní sekcií je všetko, čo zostáva, kontrola tesnosti kĺbov a môžete pokračovať v inštalácii ohrievača.

Inštalácia a pripojenie chladiča

Najčastejšie sa pre hliníkové radiátory používajú iba upevňovacie prvky, ktorých hmotnosť je niekoľkonásobne menšia ako v prípade liatiny, takže ďalšia podpora zo spodku jednoducho nie je potrebná.

Počet spojovacích prvkov závisí od toho, koľko úsekov v ohrievači, tak aj upevňovacie prvky sú inštalované nielen na vrchu, ale aj na spodnej strane zariadenia. S počtom sekcií do 9 je v hornej časti zariadenia inštalované iba jedno pripojenie a v spodnej časti je 2. Podrobnejšie údaje sú uvedené v tabuľke.

Závislosť počtu konzol na počte častí chladiča

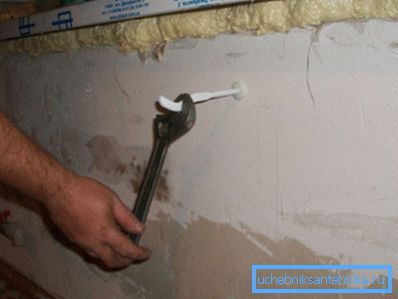

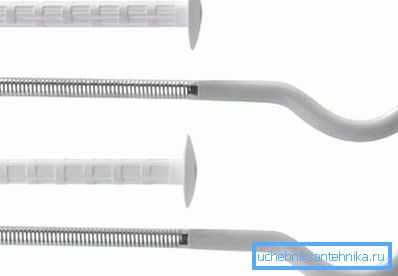

Pokiaľ ide o správnu inštaláciu hliníkového radiátora, práca začína označením montážnych otvorov. Napriek nízkej hmotnosti ohrievača je najlepšie použiť kotvy. Otvor je jednoducho vyvŕtaný pod montážnou lištou, potom je do nej vložená plastová časť a potom sa do nej vkladá kovový držiak s námahou.

V tomto prípade sa plastová vložka roztiahne a je bezpečne upevnená v dôsledku treciej sily. To je dosť na to, aby vydržalo zaťaženie nielen z hliníka, ale aj z ťažšej batérie.

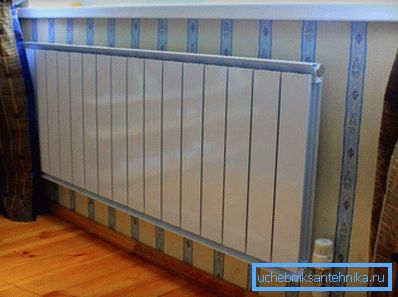

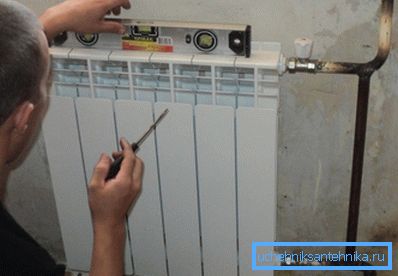

Potom zostáva len rozhodnúť, ako zavesiť hliníkový chladič. Jedinou požiadavkou v tejto fáze je jej vyrovnanie na úrovni stavby. So silným zaujatím sa vykurovanie vykurovacieho zariadenia výrazne zhorší a preto bude prenos tepla menší.

Pri pripájaní k prívodnému a spätnému vedeniu sa odporúča použiť guľové kohúty, aby bolo možné rýchlo zablokovať tok chladiacej kvapaliny do chladiča počas netesnosti. Aby nedošlo k narušeniu prevádzky vykurovacieho zariadenia, bude potrebná obtoková prípojka (prepojka), ktorá umožní cirkuláciu chladiacej kvapaliny okolo vykurovacieho zariadenia, ktoré je zablokované.

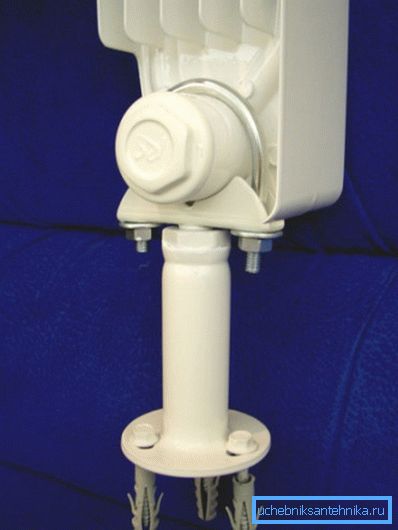

Podlahové konzoly

Tento typ upevnenia sa používa v prípadoch, keď stena nemá dostatočnú nosnú kapacitu alebo kvôli veľkosti ohrievača nemá zmysel zavesiť (v prípade nízkych radiátorov).

Konštrukcia držiakov tohto typu je podobná - je to plastová alebo kovová noha so širokou podrážkou (pre väčšiu stabilitu), v hornej časti je výrez pre inštaláciu radiátora a upevňovacej konzoly. Niekedy namiesto držiaka používa malý ohybný reťaz (štruktúrne podobný reťazi reťazovej reťaze). Upevnenie je potrebné, aby radiátor neklesol v prípade náhodného kontaktu s ním.

Pri montáži na podlahu je problém s inštaláciou hliníkových radiátorov ľahšie vyriešiť. Pri počte sekcií do 12-15 budú potrebné 2 zárezy s väčším počtom minimálne 3. Spojovacie prvky sú umiestnené na podlahe, spravidla sú upevnené kotvami alebo bežnými skrutkami (v prípade drevenej podlahy).

Montáž na podlahu sa zvyčajne používa pre ohrievače s nízkou alebo strednou výškou. Ak je vzdialenosť medzi nápravami väčšia ako 500 mm, odporúča sa pre spoľahlivosť pripojiť batériu k stene na vrchu. V tomto prípade je samotné upevnenie nevyhnutné iba pre stabilitu ohrievača, celé zaťaženie padne na podlahové držiaky.

Na konci

Postup inštalácie hliníkových modelov sa prakticky nelíši od inštalácie bežných liatinových alebo bimetalových batérií. Používajú sa tie isté typy upevňovacích prvkov a technológia zostáva rovnaká. Okrem štandardných nástenných držiakov je možné použiť aj držiaky na podlahu, niekedy je to len možnosť inštalácie. Navrhované informácie pomôžu nielen správne nainštalovať batériu, ale aj vybrať vhodný typ pripojenia.

Video v tomto článku zobrazuje proces montáže a inštalácie hliníkového radiátora.
