V tomto článku budeme hovoriť o tom, ako inštalovať cirkulačné čerpadlo do vykurovacieho systému bez pomoci kvalifikovaných odborníkov. Téma článku je relevantná, pretože vo väčšine vykurovacích systémov sa používajú špecializované dúchadlá.

Napriek tomu, že niektoré vykurovacie kotly sú vyrábané s integrovaným čerpadlom, väčšina kotlov je stále používaná pomocou diaľkového tlakového zariadenia.

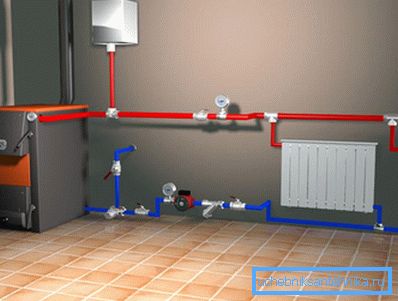

Príklad prístroja na nútený obeh chladiacej kvapaliny v dedinskom dome

Predtým, ako zvážime vlastnosti inštalácie, definujeme na začiatok, aké sú dôvody pre inštaláciu a použitie cirkulačných čerpadiel.

Potreba obehového čerpadla

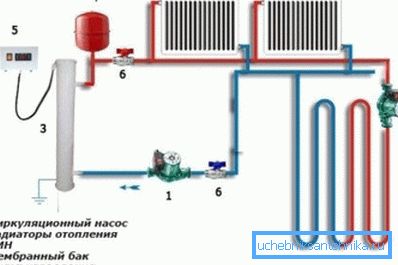

Schéma vykurovacieho systému v dedinskom dome

Najčastejším problémom pri prevádzke vykurovacích systémov v súkromnom dome je nerovnomerné rozloženie tepla. Pri prevádzkových okruhoch s prirodzenou cirkuláciou nie je nezvyčajné, aby sa radiátory zohrievali v miestnostiach vzdialených od kotla, zatiaľ čo neďaleké batérie sú už vriace (zistite, ako je správne nainštalovaný dvojkotúčový vykurovací systém).

V takýchto prípadoch je potrebné prijať opatrenia, aby sa chladiaca kvapalina mohla pohybovať intenzívnejšie cez systém.

Pre rovnomernejšie rozdelenie tepla cez potrubie a batérie dnes sa používajú nasledujúce metódy:

  • Inštalácia rúrok s väčším priemerom v porovnaní s pôvodne inštalovanými.

Úplná výmena rúrok vlastnými rukami je efektívna metóda, ktorá vám umožňuje výrazne zvýšiť výkon systému. Ale rozhodnúť sa použiť túto metódu, musíte mať na pamäti, že budete potrebovať profesionálny výpočet pomeru priemeru prierezu k dĺžke potrubia. Navyše cena potrubí na výmenu celého systému bude značná a bude tiež potrebný čas na inštaláciu.

  • Inštalácia do vykurovacieho systému čerpadla pre nútený obeh chladiacej kvapaliny.

Inštalácia cirkulačného čerpadla v systéme kúrenia vám umožňuje robiť bez výmeny potrubia a následne znižuje náklady na čas a materiál.

Výsledkom inštalácie tohto zariadenia bude jednotnosť ukazovateľov teploty v celom dome. Navyše vzhľadom na intenzívnu cirkuláciu chladiacej kvapaliny je možné vylúčiť pravdepodobnosť vzduchových zátok, čo má pozitívny vplyv na životnosť vykurovacieho zariadenia.

Princíp fungovania a konštrukčných vlastností

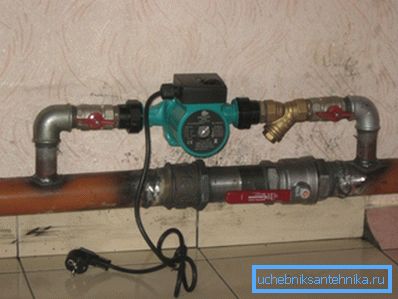

Pri fotonáži čerpadla s obtokom

Pred inštaláciou cirkulačného čerpadla na vykurovanie zvážte princíp fungovania tohto zariadenia. Ako už bolo uvedené, zariadenie je navrhnuté tak, aby zabezpečilo nútený obeh chladiacej kvapaliny v uzatvorenom systéme.

Konštrukcia čerpadla pozostáva z elektrického motora, rotora a hriadeľa s obežným kolesom. Všetky konštrukčné prvky sú uzavreté v uzavretom kovovom puzdre.

Princíp mechanizmu je jednoduchý. Prístroj je namontovaný v roztrhnutí potrubia. V dôsledku otáčania hriadeľa s obežným kolesom sa chladiaca kvapalina urýchľuje v požadovanom smere.

Spravidla je tlak, ktorý je výsledkom otáčania obežného kolesa, dostatočný na to, aby účinne presunul kvapalné médium z kotla do najodľahlejšieho bodu systému a späť.

Hlavné odrody

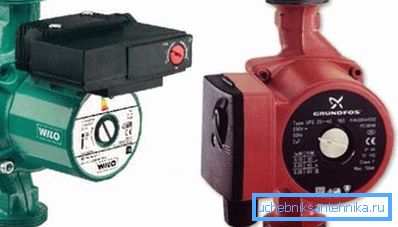

Dnešné najobľúbenejšie modely čerpadiel

Na trhu sú k dispozícii tieto typy obehových čerpadiel:

  1. Modifikácie "suchého" typu, pri ktorých rotor neprišiel do priameho kontaktu s chladivom.

Pracovná časť takéhoto zariadenia je izolovaná od elektrického motora tesniacimi krúžkami z nehrdzavejúcej ocele. Keď sa mechanizmus krúžkov otáča voči sebe. V dôsledku rozdielu tlakov na jednej a druhej strane krúžkov je zabezpečený dostatočný stupeň tesnosti.

Medzi výhody tohto riešenia patrí vysoká účinnosť, dosahujúca 80%. Existuje však značná nevýhoda, pretože tento typ zariadenia je charakterizovaný nadmerným hlukom. Preto by inštalácia mala byť vykonaná v samostatnej zvukotesnej miestnosti.

Čerpadlá "suché" zase majú tri typy:

  • vertikálne úpravy s umiestnením dýz na jednej osi a vertikálnou polohou motora;
  • horizontálne úpravy s vodorovným motorom, vstrekovacia dýza na skrini a sacia tryska na prednej strane hriadeľa;
  • blokové modifikácie, pri ktorých chladiaca kvapalina prúdi v smere pozdĺžnej osi a je radiálne zobrazená na záťaži.
  1. Čerpadlá typu "mokré" sa líšia od "suchých" protipoložiek v tom, že obežné koleso a rotor sú v prehltnutom stave.

V tomto prípade chladivo pôsobí ako chladivo a mazivo. Rotor je oddelený od motora špeciálnym "sklom" vyrobeným z nehrdzavejúcej ocele.

Medzi výhody tohto zariadenia patrí nízka hladina hluku. Existuje však významná nevýhoda - účinnosť vlhkých čerpadiel nepresahuje 50%, čo je o rádovo menej než ukazovatele preukázané suchými analógmi.

Keď sa rozhodneme o výbere čerpacieho zariadenia, zvážte, ako ho nainštalovať.

Inštalačné funkcie

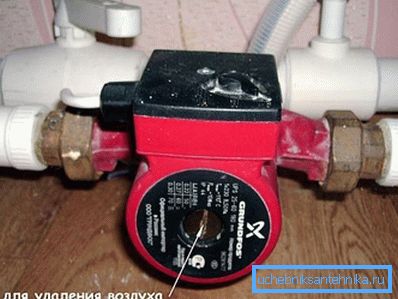

Zariadenie na odstraňovanie vzduchu na plášti čerpadla

V počiatočnom štádiu by sa mal vykonať výpočet cirkulačného čerpadla na vykurovanie. Toto sa vykonáva podľa tohto vzorca:

Q = N / t2-t1,

kde Q je kapacita čerpadla, t je teplota na výstupe kotla a N je výkon vykurovacieho zariadenia.

Všetky tieto parametre nájdete v pokynoch priložených k vybranému zariadeniu.

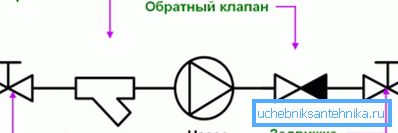

Schéma inštalácie armatúr čerpadla a potrubia

Pokyny na inštaláciu sú jednoduché, a preto sa s touto úlohou dokážete podieľať samostatne bez zapojenia špecialistov.

  • Pred inštaláciou si prečítajte príručku zariadenia a schému zapojenia.

Dôležité: Inštalácia by mala byť vykonaná s očakávaním, že toto miesto má ľahký prístup.

  • Vypustite všetku vodu zo systému.
  • Vystrihnite rúrku podľa obrázka.
  • Inštalujte čerpadlo podľa pokynov.
  • Prístroj je pripojený k štandardnej elektrickej sieti 220 V.
  • Po dokončení inštalácie sa systém naplní vodou a nadbytočný vzduch sa z neho odoberie. Potom môžete zapnúť čerpadlo.

Dôležité: Počas inštalácie je vhodné obísť (bypass). Vďaka tomuto obtoku bude systém pracovať prirodzeným spôsobom s vypnutým napájaním.
