Horizontálny vykurovací systém: vlastnosti zariadenia

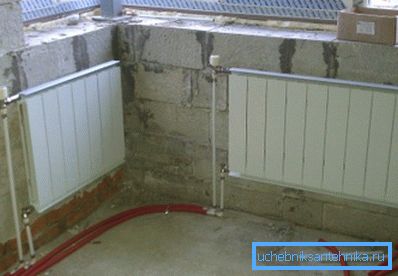

Horizontálne zapojenie vykurovacieho systému je už dlho používané na celom svete. V našej krajine sa práve začína úspešne realizovať v nových budovách. Čo je to tak atraktívne a aké typy sa to deje, zvážime v tomto článku.

Princípy fungovania

Uvažovaný systém má nasledujúce štrukturálne zloženie:

Typy zapojenia

V závislosti od jeho konštrukcie môže horizontálne zapojenie vykurovania:

Jedno potrubie

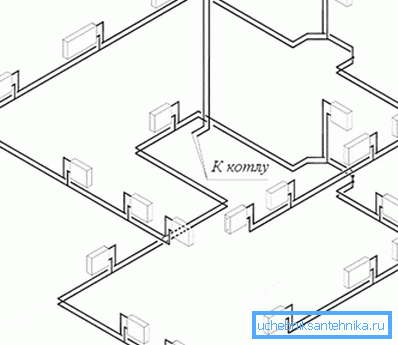

Ako je zrejmé z obrázka, v tomto uskutočnení prechádza teplá a studená kvapalina cez rovnaké potrubie a radiátory sú vzájomne sériovo spojené.

Samozrejme, cena tohto dizajnu je oveľa nižšia kvôli hospodárnosti materiálov, ale objavujú sa aj niektoré hmatateľné nevýhody:

• Voda sa počas tohto obdobia ochladzuje, až kým neprejde celý okruh, čo výrazne znižuje účinnosť a zvyšuje náklady na vykurovanie miestnosti..

Tip: Odporúča sa obmedziť používanie takýchto systémov v malých súkromných domoch. V nich vykurovacie okruhy nie sú také veľké, aby plne zažili predčasnú stratu tepla z chladiacej kvapaliny.

• Hmatateľný rozdiel medzi teplotami prvého a posledného radiátora v okruhu. To negatívne ovplyvňuje rovnomerné rozloženie tepla.
• Zložitosť prispôsobenia vlastných rúk. Každá zmena v prevádzke jedného z radiátorov ovplyvní fungovanie všetkých ostatných.

• Nepríjemnosti pri vykonávaní opráv, pretože aj najmenšie obnovenie bude vyžadovať vypnutie celého systému.

Dvojitá trubica

Existuje už veľa výhod oproti predchádzajúcej verzii a potenciál vodorovného vedenia je plne realizovaný:

• Tekutina pretekajúca cez batérie nemá čas na vychladnutie., pretože prúd chladiacej kvapaliny sa vyskytuje na jednej rúrke a vypúšťanie chladenej vody - na druhej strane.
• Radiátor sa zahrieva paralelne, čo dáva šancu dosiahnuť na nich rovnakú teplotu, a teda aj najlepšiu mikroklímu v dome.

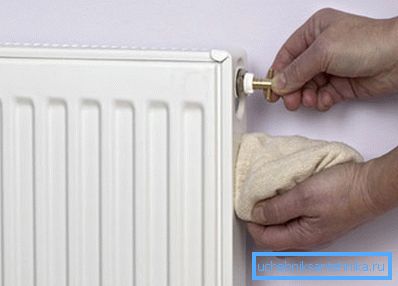

• Schopnosť regulovať teplotu. To umožňuje ekonomickejšie využitie vykurovacieho systému, čo znižuje jeho výkon počas vonkajších teplôt.

Dvojitý trubicový nosník

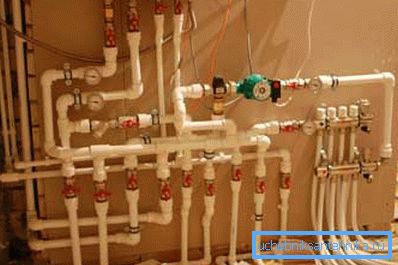

Je kolektorom, pretože zabezpečuje inštaláciu kolektora v každom apartmáne, ktorý rozdeľuje tok chladiacej kvapaliny na každý chladič jednotlivo.

Toto usporiadanie potrubí má niekoľko nevýhod:

• Veľké množstvo materiálov, čo výrazne zvyšuje náklady na systém.
• Potreba cirkulačných čerpadiel.

Ale veľké množstvo výhod stále robí to najprogresívnejší a najpopulárnejší:

• Prípustnosť individuálneho nastavenia výkonu každého radiátora. To poskytuje jedinečné príležitosti na ovládanie mikroklimatu vášho domova.
• Každý z obvodov je uzavretý uzavretý systém.. Môžu byť vybavené ďalšími zariadeniami a v prípade potreby sa nevyžadujú opravy na vypnutie celého vykurovania, stačí prerušiť požadovanú batériu.
• Na vykurovacích telesách nie sú žiadne otvory, sú už na rozdeľovači.

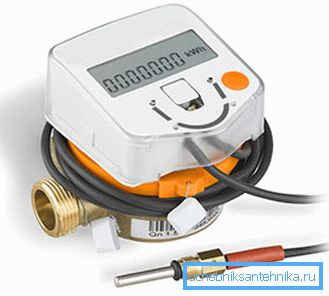

Tip: Odporúča sa okamžite inštalovať merače spotreby tepla. Umožnia zohľadniť iba teplo, ktoré potrebujete, takže nebudete musieť platiť za prehriatiu miestnosti.

Všeobecné charakteristiky

Toľko výhod, ale čo je úlovok? Poďme sa pozrieť na ekonomický aspekt horizontálneho vykurovania:

úspory

V porovnaní s tradičnými vertikálnymi systémami je zvažovaný dizajn drahší, najmä pokiaľ ide o rozdelenie dvoch rúr. Dlhodobý výskum v tejto oblasti však dokazuje, že sa v prvých dvoch až troch rokoch vyplatí. Čo to robí?

Pozrime sa:

• Asi dvadsať percent nákladov na všetky inštalačné práce zaplatí developer, pretože vykurovacie potrubia sa vkladajú do podlahového poteru.

• Regulácia výkonu radiátorov poskytuje úspory v teplom počasí.
• Zníženie počtu nehôd a únikov vám tiež umožňuje ušetriť rodinný rozpočet pre hovory inštalatérov.

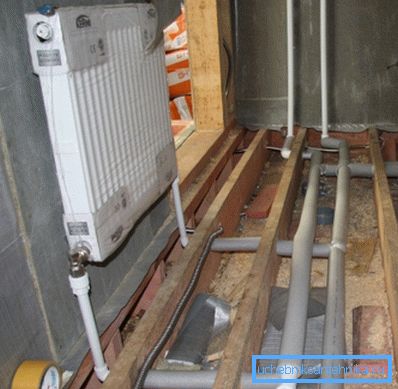

• Použité plastové rúry sú oveľa lacnejšie ako oceľové rúry.

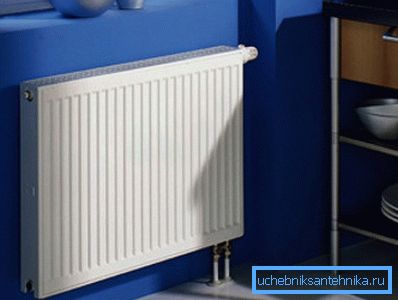

Minimálne vyčnievajúce prvky

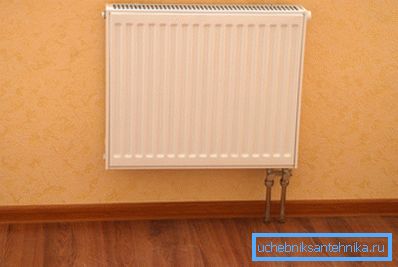

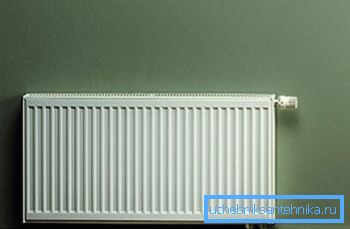

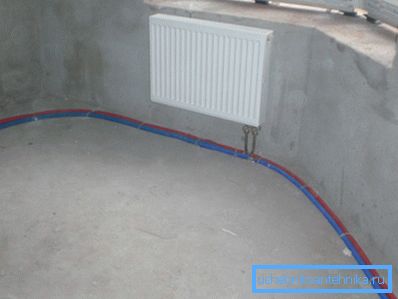

Samostatne stojí za to venovať pozornosť skutočnosti, že potrubia dodávajúce chladiacu kvapalinu sú skryté v podlahovom poteru. Kvôli tomu je možné rozlíšiť tieto výhody:

montážne

Okamžite treba poznamenať, že inštrukcie na inštaláciu vodorovného vykurovacieho systému sú pomerne zložité a neodporúča sa sami vykonávať prácu.

Je to spôsobené nasledujúcimi dôvodmi:

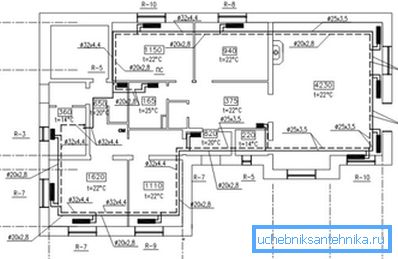

• Zložitosť potrebných výpočtov a dizajnu, ktoré môže iba profesionálny inžinier.

• Priamo pre inštaláciu, spustenie a ladenie musíte mať tiež relevantné skúsenosti a znalosti najnovších štandardov, ktoré sú v našej oblasti integrované.
• Potreba potvrdiť implementáciu všetkých potrebných štandardov vládnymi expertmi, ktorí musia zaregistrovať všetky vykurovacie zariadenia.

Akékoľvek chyby v projekte alebo v štádiu pripojenia môžu znamenať dodatočné náklady, ktoré prekročia platbu za prácu prenajatých profesionálov. Preto si niekoľkokrát predtým, než začnete inštalovať horizontálny vykurovací systém, zvážte sám.

záver

Horizontálne vykurovacie systémy sú v mnohých ohľadoch nadradené tradičným vertikálnym rozvodom. Majú lepší výkon, vyššiu spoľahlivosť, schopnosť ovládať výkon a mnoho ďalších technických výhod. A dokonca aj ich vyššie náklady so záujmom sa vyplácajú v prvých rokoch prevádzky.

Na poskytnutom videu sa budete môcť oboznámiť s ďalšími materiálmi, ktoré priamo súvisia s uvedenou témou. Vyberte si to najlepšie pre váš domov!
