Hliníkový objem chladiča: špecifikácie a výpočet výkonu

Pre autonómne vykurovanie momentálne stavebný trh ponúka veľké množstvo rôznych vykurovacích zariadení, vrátane hliníka, a ich výkon závisí od toho, koľko vody je v hliníkovom radiátore, teda z kapacity.

Samozrejme, nie je to jediný faktor, ktorý ovplyvňuje prenos tepla - tu je tu aj konfigurácia ohrievača, ale v súčasnosti hovoríme o sekčných batériách, ktorých veľkosť (počet sekcií) sa môže podľa potreby meniť. Podrobnejšie o týchto ohrievačoch budeme hovoriť nižšie v texte a navyše chceme vám ponúknuť tematickú ukážku videa v tomto článku.

Hliníkové ohrievače

Technické špecifikácie

Venujte pozornosť! Ak chcete kúpiť kvalitné výrobky, potom pri kúpe venujte pozornosť jeho hmotnosti. Pokyny tak naznačujú, že hmotnosť jednej časti nemôže byť menšia ako kilogram a zostava batérie s 10 sekciami s bradavkami nesmie byť menšia ako 11 kg!

Objem jednej časti hliníkového radiátora závisí vo veľkej miere od spôsobu jeho výroby a existujú len dve takéto metódy - ide o vstrekovanie a vytláčanie.

• Odborníci považujú výrobu za metódu vstrekovania za technologicky vyspelú - umožňuje získať celú zváranú sekcionálnu budovu. Samozrejme, existuje šev, ale vykonáva sa odporovým zváraním. Samozrejme, cena takýchto výrobkov je o niečo vyššia.

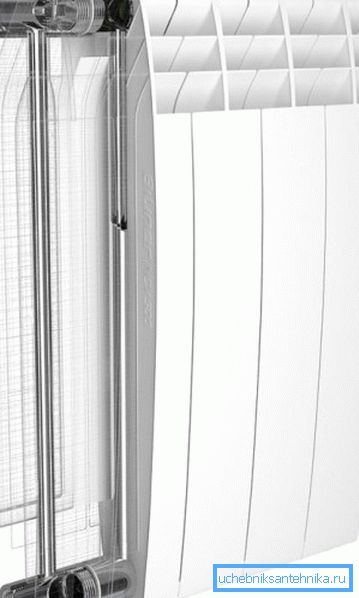

• Metóda lisovania alebo extrúzie je proces, pri ktorom sa z extrudovanej zliatiny s veľmi vysokým obsahom Al (98%) vytláča niekoľko prvkov.. Sú spojené mechanicky a používa sa vysoko kvalitné lepidlo. Výrobky získané extrúziou majú vysokú odolnosť voči korózii a jej hlavná nevýhoda (slabý bod) sa môže nazvať metódou mechanického pripojenia.

• Nielen objem vody v hliníkovom radiátore na vykurovanie, ale aj jeho tvar - rebrovaný a prierez pomáha určiť výkonové vlastnosti.. Rebrovanie umožňuje čo najväčší kontakt so vzduchom v miestnosti, čo prispieva k jeho rýchlemu ohrevu a úseky umožňujú znížiť a zvýšiť zariadenie podľa potreby v závislosti od objemu vykurovanej miestnosti.

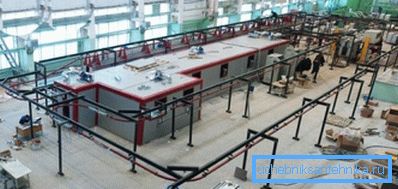

• Navyše, ochrana proti korózii je maľba v dvoch vrstvách.. Maliarske práce sa zvyčajne vykonávajú na špecializovaných výrobných linkách, ktoré obsluhuje len málo ľudí (pozri fotografiu vyššie). Takéto procesy sa vykonávajú v dvoch fázach - po prvé, prvá vrstva sa aplikuje pomocou anaforézy, ktorá poskytuje antikoróznu ochranu a farebnú stabilitu pre ďalší povlak. Druhá vrstva je už rozprašovaná na práškovú sklovinu, ktorú vidíme na hotovom výrobku.

Tabuľka: rozmery, hmotnosť, prenos tepla a objem hliníkového radiátorového úseku

Vykonáva výpočty napájania

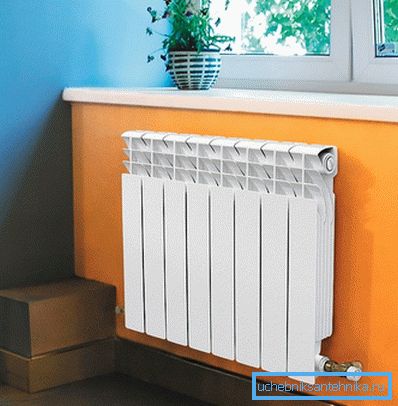

Poznámka. Aby všetky výpočty zodpovedali skutočnosti, je dôležité miesto, kde chcete nainštalovať radiátor. Takže spravidla to robia pod oknom - teplý vzduch z ohrievača stúpa nahor a vytvára taký druh obrazovky, ktorý chráni miestnosť pred studenými prúdmi, ktoré sa pohybujú zo skla.

Takže na výpočet objemu vody v hliníkovom radiátore, ako viete, nepredstavuje žiadny problém - na to stačí poznať objem jednej časti a jej počet a potom tieto hodnoty pridať dohromady (pozri tabuľku).

Rovnakým spôsobom môžete určiť kapacitu batérie, ak poznáte nominálnu hodnotu jednej sekcie a jej počet, ale uvidíme, ako vypočítať tento ukazovateľ v miestnosti s určitou veľkosťou.

Ak výška stropov nepresahuje 2,7 m, výpočty sa dajú vykonať štvoruholníkovou plochou a napríklad budeme mať miestnosť s plochou (S) 4,55,5 m, potom S = 4,5 * 5,5 = 24,75 m2 a použijeme Radiátor GLOBAL KLASS s výkonovou časťou 232 wattov.

Na výpočet počtu úsekov potrebujeme vzorec S * 100 / P, kde 100 je požadovaný počet wattov na meter štvorcový a P je výkon jedného úseku. Takže K počet sekcií = S * 100 / P = 24,75 * 100/232 = 10,66 alebo 11 sekcií (objem vody v jednej časti hliníkového chladiča je 0,54 litra, čo znamená 0, 54 * 11 = 54,54 litrov) ,

Teraz už vezmeme parametre toho istého vykurovacieho zariadenia a rovnakej plochy, ale výška stropov je 3m, potom budeme musieť urobiť výpočty na m3, kde je potrebný prenos tepla 41W.

Objem miestnosti (V), ktorý dostaneme, je 4,5 * 5,5 * 3 = 74,25 m3, a rozdelíme ho o kapacitu jednej časti. Budeme mať K počet sekcií = V * 41 / P = 74.25 * 41/232 = 13.1 alebo 14 sekcií, takže existuje zásoba.

záver

Ako vidíte, vlastnými rukami môžete nielen nainštalovať, ale vypočítať potrebný počet sekcií na výber potrebného výkonu chladiča a určiť, koľko vody budete musieť zohriať.

Takéto výpočty sú mimoriadne nevyhnutné pri opravách alebo výstavbe, pretože vďaka nim nie je možné len dosiahnuť maximálny komfort v izbe, ale určiť aj naše budúce výdavky, to znamená, že čiastočne tvoríme rodinný rozpočet.
