Hliníková časť chladiča: technické vlastnosti sekcionálnej

05-03-2018

Kúrenie

Konvektory na vykurovanie z neželezných kovov sa stávajú čoraz obľúbenejšími. Chceme zvážiť hlavný konštrukčný prvok takého radiátora - časť a zistiť, koľko wattov je v jednej časti hliníkového radiátora, aké sú jeho rozmery a iné charakteristiky. Tiež vám poviem, ako vypočítať počet sekcií hliníkového radiátora potrebných na vykurovanie konkrétnej miestnosti.

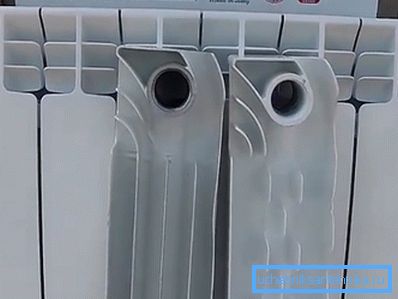

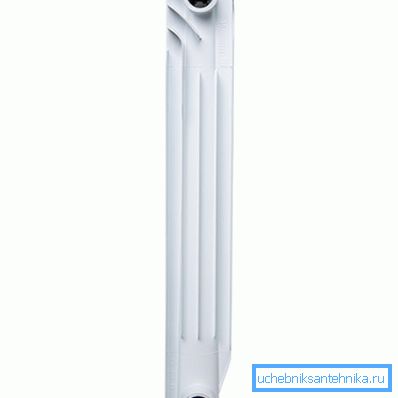

Rozmery úseku hliníkových radiátorov závisia od charakteristík konkrétneho modelu.

Technické vlastnosti sekcionálneho radiátora

dizajn

Sekčné batérie majú takmer rovnaký dizajn. Ide o systém dvoch horizontálnych zásobníkov spojených vertikálnymi kanálmi. Na zvislých rúrkach sa nachádzajú doskové platne, ktoré vytvárajú kanály na pohyb konvekčných prúdov a zvyšujú plochu tepelnej interakcie.

Vzdialenosť medzi doskami je zvolená tak, aby konvekčné prúdy neboli laminárne, ale turbulentné. To zvyšuje intenzitu interakcie vzduchu s povrchom krytu.

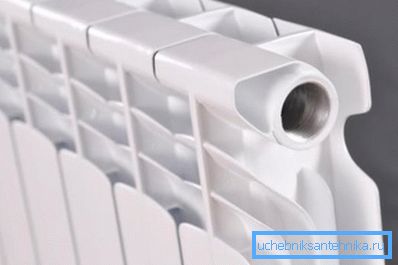

Dosky zvyšujú plochu prenosu tepla zariadenia.

Návrh je rozdelený na rovnaké časti. Jedna z takýchto častí zahŕňa vertikálny kanál a dva kolektorové prvky, jeden zhora a druhý zospodu. Zberací prvok so zvislým kanálom tvorí spojenie v tvare písmena T, ktorého dve otvorené otvory sú prispôsobené na to, aby boli kombinované s inými podobnými otvormi pre kolektory.

Súčasti sú spojené špeciálnou vsuvkou s tesnením.

Ak je časť inštalovaná s okrajom, otvor je uzavretý zátkou alebo je použitý na pripojenie napájacieho, spätného alebo vzduchového ventilu.

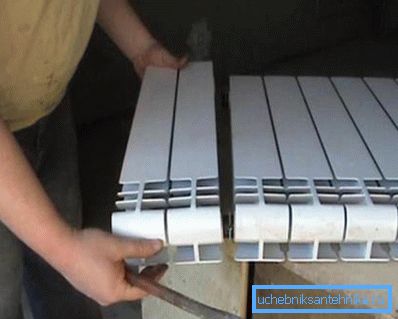

Obrázok ukazuje, ako odstrániť sekciu z hliníkového chladiča.

Zvážte prevádzku batérie s podobným dizajnom:

Súčasti sú zostavené do jedinej batérie, prívodné potrubie chladiaceho média je pripojené k jednému z otvorov, výstupná rúrka na odpadovú kvapalinu je pripojená k inému, Mayevsky ventil sa používa na odvádzanie prebytočného vzduchu do tretieho, štvrtý otvor je uzavretý zátkou;
Chladiaca kvapalina vstupuje do kolektora a postupne vyplňuje celé zariadenie. Hliník má vysokú tepelnú vodivosť, asi štyrikrát vyššiu ako oceľ. Preto sa telo začne rýchlo zahriať;
Zahrievaný povrch konvektora začne vyžarovať tepelnú energiu. Podiel žiarenia tepla v infračervenom rozsahu predstavuje približne 50 - 60% celkového prenosu tepla zariadenia;
Vzduch v kontakte s povrchom tela sa začne ohrievať kvôli priamemu prenosu tepla. Pri pôsobení gravitácie sa zahrievané hmoty začnú pohybovať nahor kanálmi tvorenými okrajmi konvektora a nové časti studeného vzduchu sa nasávajú do batérie zospodu;
Zariadenie začne pracovať ako gravitačné čerpadlo. Prúdenie vzduchu prechádzajúce cez kanály prechádza vírivým znakom, čo zvyšuje prenos tepla dosiek v dôsledku miešania.

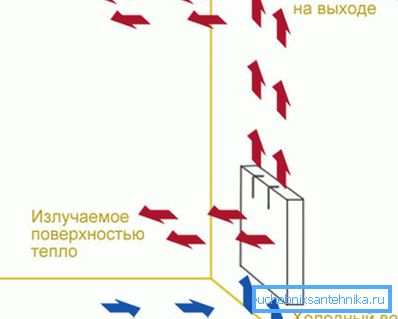

Šírka časti hliníkového chladiča ovplyvňuje vyžarované teplo.

Venujte pozornosť! Hlavnou výhodou konštrukcie je schopnosť meniť výkon a veľkosť zariadenia vlastnými rukami.

Vlastnosti a vlastnosti

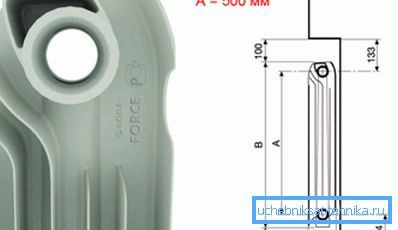

Veľkosť sekcie hliníkového chladiča závisí od vzdialenosti medzi nápravami.

Hlavnou technickou charakteristikou každého ohrievača je jeho tepelná energia. Toto je množstvo tepla, ktoré zariadenie prenáša do prostredia za jednotku času. Merané v kcal / hod alebo vo wattoch.

Sila závisí od mnohých faktorov, medzi ktoré patria hlavné:

plocha povrchu zariadenia;
teplota chladiacej kvapaliny;
kapacita kanálu (koľko litrov v jednej časti hliníkového chladiča);
tepelný tlak;
materiálová tepelná vodivosť;
dizajn bývania;
spôsob pripojenia a návrat.

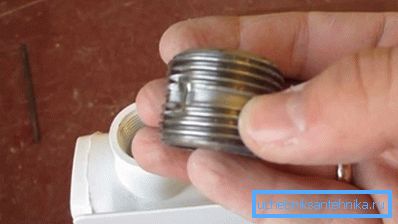

Pred pridaním profilov do hliníkových radiátorov sa do otvoru naskrutkuje vsuvka.

Pretože maximálny počet sekcií v hliníkovom radiátore nie je inštalovaný a rôzne zariadenia majú rozdielne veľkosti, je vhodnejšie zvážiť parametre jednej samostatnej časti a potom určiť vlastnosti batérie pridaním hodnôt každej z jej častí.

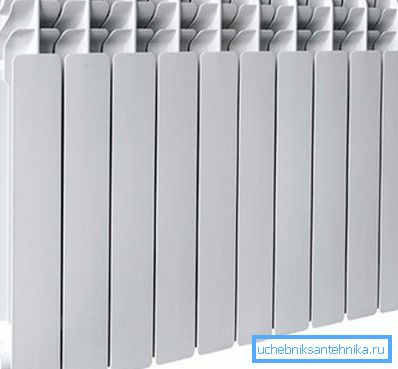

Hliníkový radiátor na 10 sekciách bude mať desaťnásobný výkon.

Zvážte technické špecifikácie podrobnejšie:

Technické špecifikácie	Hodnoty parametrov
Výška (vzdialenosť v strede)	250, 300, 350, 400, 450, 500 mm. Najbežnejšie veľkosti sú od 350 do 500 mm. Vertikálne modely môžu dosiahnuť výšku 1 až 2 metre.
hĺbka	Pre štandardné modely 80 - 140 mm
šírka	Pre väčšinu produktov 80 mm
kapacita	0,25 - 0,5 litra
Hrúbka steny	2 - 3 mm
Plocha prenosu tepla	0,4 - 0,6 m?
energie	80 - 220 W, častejšie 140 - 160 W
Maximálna teplota nosiča tepla	130 ° C
Pracovný tlak	6 - 24 atm.

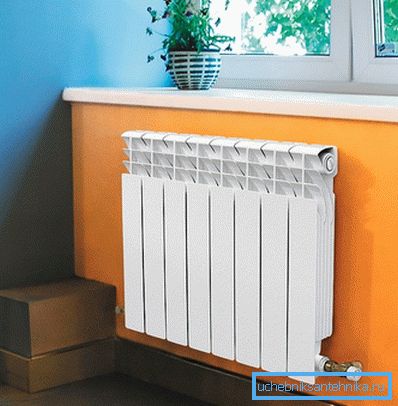

Cena výrobku závisí od jeho kapacity a od výrobcu.

Venujte pozornosť! Pri pripojení k centrálnym systémom dodávania chladiaceho média je potrebné vybrať modely s maximálnym (lisovacím) tlakom najmenej 45 atm. a pracovný tlak najmenej 16 atm.

Určenie počtu sekcií

Často sa pýta, koľko ohrieva jeden úsek konvektora, ako vypočítať počet sekcií atď. Podrobný a presný výpočet tepelných strát bude veľmi ťažký, ale inštrukcia vám umožňuje používať zjednodušené vzorce.

Podľa noriem SNiP je na vykurovanie jedného štvorcového metra miestnosti s výškou stropu 2,4 - 2,8 metra potrebná tepelná energia okolo 100 W. To znamená, že ak vynásobíme plochu takejto miestnosti o 100, získame potrebnú vykurovaciu kapacitu.

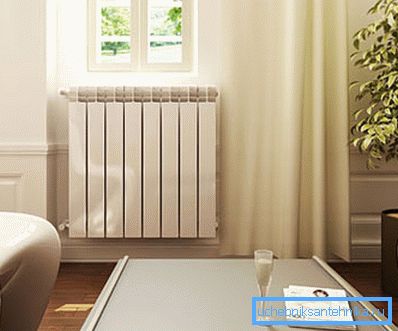

Štvorcové jednotky vyzerajú skvele v moderných interiéroch.

Potom budeme schopní nájsť vhodné zariadenie z hľadiska parametrov, dizajnu a kvality a zistiť jeho charakteristiku pasu. Zobrazí sa sekcionálna energia.

Rozdelené predtým nájdené vykurovacie výkony miestnosti rozdeľujeme do sekčnej kapacity, výsledok je zaokrúhlený a získavame počet sekcií potrebných pre konkrétnu miestnosť.

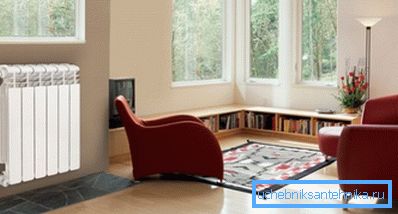

Lakonický dizajn a biela farba budú vyhovovať ľubovoľnému štýlu.

Venujte pozornosť! Treba poznamenať, že indikovaná sila je často nadhodnotená vzhľadom na skutočnosť, že sa predpokladá dodávka tepelného nosiča s teplotou 100 ° C, čo je v reálnych podmienkach nepravdepodobné. Mal by sa riadiť skutočnosťou, že skutočný výkon je zvyčajne v rozmedzí 140 - 160 wattov.

záver

Hliníkové vykurovacie články s istotou zaujímajú pozície na stavebnom trhu. Tieto jednotky majú pohodlné deliace úseky, čo zjednodušuje ich výber, montáž a inštaláciu. Pozrite si video v tomto článku a zistite viac o tejto téme.
