Guľové ventily na vykurovanie: konštrukčné prvky, inštalácia

Každý vykurovací systém pozostáva z množstva rôznych uzlov, ktoré sú určené na vykonávanie určitých úloh. Ale sú to ventily pre vykurovanie, ktoré sú najdôležitejšími súčasťami systému, pretože s ich pomocou je riadený tok chladiacej kvapaliny.

Na trhu je zastúpený široký sortiment rôznych ventilov, ktorý sa vyznačuje výkonom, priemerom otvoru, menovitým a maximálnym prípustným tlakom, výrobným materiálom atď. Čo si vybrať medzi rôznymi riešeniami na trhu?

Štrukturálne rozdiely v mechanizmoch uzamykania guľového typu

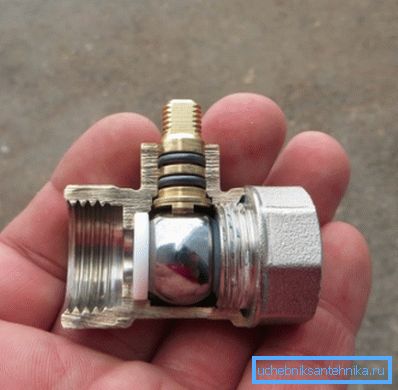

Guľové (ihlové) ventily dostanú svoje meno v súlade s tvarom ventilu, čo je guľa s priechodným otvorom.

Návod na obsluhu zariadenia je jednoduchý:

• Vďaka otáčaniu okolo svojej osi sa priechodný otvor na gule zhoduje s otvormi na telese, cez ktoré prechádza chladiva.
• Ďalšie otáčanie ventilu vedie k tomu, že otvory, cez ktoré prechádza chladiaca kvapalina, nekryjú a tok sa zastaví.

Kulový ventil na vykurovanie má teda dve hlavné pracovné polohy, konkrétne "uzavreté" a "otvorené". Stredné polohy, v ktorých je hlava uvoľnená, nie sú spravidla poskytované.

Podľa konfigurácie priechodných otvorov sa rozlišujú tieto typy:

• jednoduché úpravy s priamym otvorom;
• trojcestná modifikácia s otvorom v tvare L;
• trojcestné modifikácie s otvormi v tvare T.

Dôležité: Ak chcete odpojiť batériu od vykurovacieho systému, ako uzatvárací ventil sa najčastejšie používajú úpravy s priamym otvorom.

V závislosti od typu pripojovacích ventilov sú tieto typy:

• Prírubové ventily - používa sa ako v domácnostiach, tak v priemyselných systémoch. Prírubové ventily sú spoľahlivé a odolné a preto sú určené pre dlhodobú prevádzku v systémoch s vysokým tlakom.

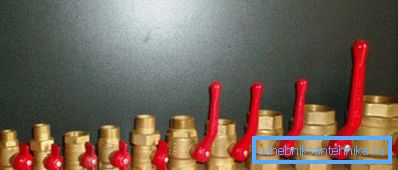

• Spojovacie armatúry používané v domácom vykurovaní. Tieto zariadenia sú volané kvôli dizajnovým vlastnostiam držiaka.

Spojovacie žeriavy sú vybrané pre špecifický vykurovací systém založený na parametroch výkonu a maximálnom pracovnom tlaku v sieti.

Podľa kapacity sú guľové ventily rozdelené na nasledujúce úpravy:

• štandardné zariadenia sa vyznačujú šírkou pásma až 80%;
• úplné otvory úplne otvorené a prakticky nezasahujú do prúdenia chladiacej kvapaliny.

Dôležité: V domácich vykurovacích systémoch je pre zabezpečenie maximálneho prenosu tepla z radiátorov vhodné inštalovať plniace ventily. Takéto zariadenia v otvorenej forme nebudú brániť priebehu chladiacej kvapaliny.

Výber podľa druhu výrobných materiálov

Ihlový ventil na vykurovanie sa vyberá nielen na základe charakteristík a parametrov určitého systému, ale aj podľa druhu výrobných materiálov.

Nasledujúce odrody sú na trhu dnes:

• Modifikácie s oceľovým plášťom - sú charakterizované vysokou pevnosťou, odolávajú značným mechanickým zaťaženiam, ale vyznačujú sa nízkou odolnosťou proti korózii.

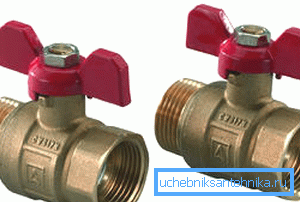

• Modifikácie z mosadze alebo bronzu - rôzna plasticita a v dôsledku toho odolnosť voči mechanickému zaťaženiu. Navyše mosadzné výrobky a výrobky z bóru sú odolné voči korózii, a preto sa odporúčajú používať v systémoch s nadmernou tuhosťou a agresivitou chladiacej kvapaliny.

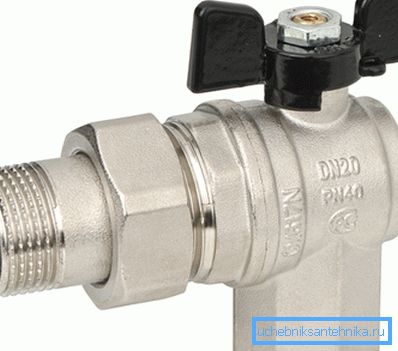

• Modifikácie z nehrdzavejúcej ocele v predaji sú veľmi zriedkavé a drahé. Prevádzková životnosť takýchto štruktúr je najdlhšou zo všetkých uvedených produktov.
• Modifikácie vyrobené z plastu sú realizované ako falošné pre mosadzné alebo bronzové ventily. Cena takýchto výrobkov je nízka, ale rýchlo zlyhajú.

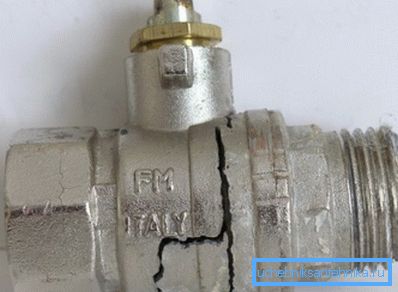

Silumin je krehký materiál, ktorý sa doslova rozpadá nadmerným mechanickým namáhaním a rozpadá sa v dôsledku zmien teploty.

Nie je ľahké odlíšiť siluminové výrobky od bronzu, ale je to možné. Stačí stačiť hlboké poškriabanie pomocou nôžka alebo súboru na telese žeriavu.

Ak je škrabka žltá, je to mosadz alebo bronz.

Ak je škrabací pás biely, potom je s najväčšou pravdepodobnosťou výrobok z silánu a nemal by byť zakúpený.

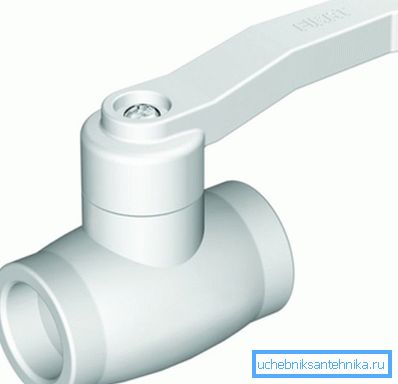

• Úpravy vyrobené z polymérnych materiálov predstavujú samostatnú kategóriu ventilov. Takéto kohútiky sú inštalované na vykurovanie, zvárané z polypropylénových rúr.

Charakteristickým rozdielom medzi výrobkami vyrobenými z polymérnych materiálov je veľkosť väčšia ako rozmery kovových náprotivkov.

Pokiaľ ide o trvanlivosť, polymérové ​​kohútiky nie sú prakticky nižšie ako kovové modifikácie, pretože nekorodujú. Typické príklady polymérnych ventilov sú ventily s polypropylénovým plášťom.

Ako je žeriav Mayevsky a čo sa používa

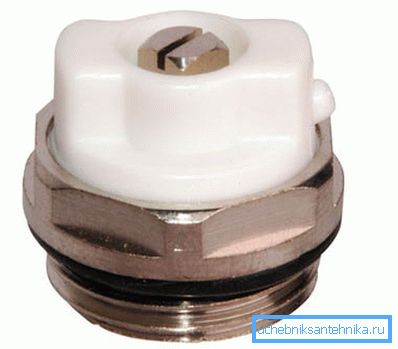

Mayevskyho žeriav je vzduchový ventil guľového typu. Účelom zariadenia je uvoľňovanie vzduchu a / alebo chladiacej kvapaliny pri pretlaku v systéme.

Tradične Mayevsky žeriav je inštalovaný na hornej strane radiátora, kde je zaskrutkovaný ako zástrčka. Z výrobného hľadiska ide o malú podložku so závitom na okraji. Kovové jadro príslušenstva sa roztaví do plastového puzdra.

Ventil sa otáča okolo svojej osi pomocou špeciálneho nástrčkového kľúča alebo pomocou skrutkovača s drážkou. Odvzdušnenie prebytočného vzduchu cez bočný otvor.

Pokyn pre krvácanie do vzduchu nie je nič zložité:

• Do drážky vložíme skrutkovač alebo kľúč na drieku.
• Urobte si vlastné ruky o jednu otočku proti smeru hodinových ručičiek a počujeme slysie - opúšťa vzduch.
• Odvzdušňovanie vzduchu by malo byť vedené svedectvom manometra na vykurovacom zariadení. Keď tlak dosiahne odporúčanú úroveň (pre autonómne systémy nie viac ako 1,5-2 bar), ventil sa zatvorí v smere hodinových ručičiek.

Dôležité: Spolu s nadbytočným vzduchom môže chladiaca kvapalina vytekať z odvzdušňovacieho ventilu, takže by ste mali odskrutkovať ventil držaním malého kontajnera pod ním.

Ak sa v procese montáže vykurovacieho systému ukázalo, že neexistuje Mayevský žeriav, môžete ho dostať inštaláciou konvenčného guľového ventilu.

Toto riešenie má však niekoľko nevýhod:

• Po prvé, obvyklé kohúty budú vyzerať ťažkopádne a nie esteticky príjemné.
• Po druhé, obvyklé ventily neposkytujú dostatočný komfort pri odvzdušňovaní vzduchu, pretože výstup takéhoto príslušenstva je veľký.

Dôležité: Mayevskyho žeriav je mechanický odvzdušňovač, ktorý vyžaduje priamu účasť ľudí na sledovaní parametrov tlaku. Spolu s mechanickými zariadeniami sa na trhu nachádzajú automatické odvzdušňovacie ventily, ktoré pracujú sami, keď tlak v systéme presahuje prípustnú normu.

záver

V článku sme uviedli hlavné typy guľových ventilov, ako aj ich štrukturálne a prevádzkové charakteristiky. Teraz môžete urobiť správne rozhodnutie o tom, aký typ uzatváracieho ventilu budete potrebovať na realizáciu týchto alebo iných vykurovacích systémov (pozrite si aj článok Oprava vykurovacieho systému - staráme sa o zdravie vykurovacieho systému).

Viac užitočných informácií nájdete v tomto článku.
