Gravitačný vykurovací systém: funkcie zariadenia
Gravitačný vykurovací systém je ideálny pre malé súkromné domy. Jej práca je založená na cirkulácii teplej a studenej vody v potrubiach kvôli teplotnému rozdielu a nevyžaduje inštaláciu dodatočného čerpacieho zariadenia.
Aby celý proces prebiehal presne a bez zlyhania, musia byť splnené niektoré podmienky, ktoré uvažujeme v tomto článku.
Pracovné zásady
Existuje niekoľko etáp, ktoré ohrieva ohrev vody:
- Zahrieva sa v kotle a začína sa zvyšovať na najvyššiu značku systému. Je to spôsobené základnými fyzikálnymi zákonmi, ktoré opisujú, že vyhrievaná látka je ľahšia než studená.
- Potom začne vychladnúť a zapadá do radiátorov a rozdeľuje teplo do celej miestnosti.
- Po úplnom ochladení sa kvapalina odvádza cez šikmé potrubia do prívodu kotla, po ktorom sa cyklus opakuje.
montážne
Napriek zdanlivej jednoduchosti jeho fungovania vyžaduje gravitačné vykurovanie splnenie určitých podmienok pre plnohodnotnú prácu:
požiadavky
- Aby rýchlosť chladiacej kvapaliny prechádzala potrubím tak, aby spĺňala požadované normy, teplotný rozdiel medzi vývodom a vstupom kotla musí byť aspoň 25 stupňov Celzia. To znamená, že čím viac radiátorov v miestnostiach vydáva teplo, tým rýchlejšie sa voda v systéme pohybuje.
- Úroveň vykurovacej časti ohrievača musí byť pod úrovňou stredovej osi radiátorov umiestnených v dome tak, aby chladiaca kvapalina mohla voľne prúdiť na vstup kotla.
Tip: Odporúča sa nainštalovať kotol do jamy alebo do suterénu. To zabezpečí dostatočný prítok chladenej kvapaliny.

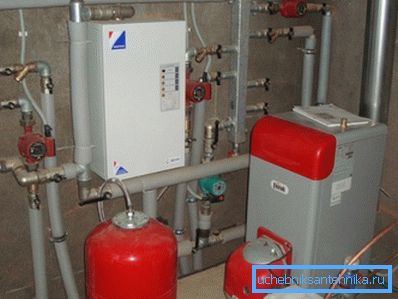

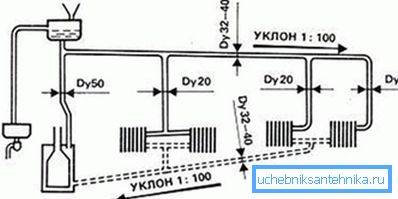

- Priemerný sklon pohybu chladiacej kvapaliny musí byť dodržaný 1: 100.
- Vzdialenosť od ohrievača k najbližšiemu radiátoru by nemala presiahnuť tridsať metrov kvôli prítomnosti odolnosti voči pohybu tekutiny.
Tip: Pre spoľahlivú prevádzku vykurovacej sústavy sa odporúča dodržiavať vzdialenosť do pätnástich metrov radiátora. To zaručuje úspešné prekonanie hydraulického odporu rúr z akéhokoľvek materiálu.
- Ďalšou podmienkou kompenzácie hydraulického odporu je dodržanie minimálnych noriem pre priemery použitých rúrok. Pokyny pre optimálne veľkosti pre rôzne sekcie vyzerajú takto:
oblasť použitia | Veľkosť minimálnych častí, mm |
Medzi výstupom z ohrievača a expanznou nádobou | 50 |
Viacnásobné smerovanie radiátorov | Podanie - 40; spätný tok - 32 |
Zahrnutie jediného radiátora do systému | 20 |
- Celá štruktúra musí byť nutne naplnená kvapalinou.. Na kontrolu svojej úrovne je na najvyššom bode systému inštalovaný špeciálny zásobník, ktorý obsahuje potrebnú rezervu vody. Taktiež je do svojej hornej časti pripojená odtoková rúrka, ktorá umožňuje vypúšťanie nadbytočnej chladiacej kvapaliny v prípade prehriatia a nadmerného rozširovania do kanalizačného systému.
Populárne schémy
Nie je ľahké vybaviť vykurovací systém gravitačným pohybom chladiacej kvapaliny. Aby ste to urobili, musíte brať do úvahy mnohé dizajnové prvky vášho domu a ďalšie dôležité faktory (prečítajte si aj článok Plynové vykurovanie v byte: ako sa stať nezávislým od nástrojov).
Tip: Ak máte najmenšiu pochybnosť o svojich vlastných schopnostiach, je lepšie kontaktovať odborníkov, pretože cena chyby pri inštalácii dizajnu bude oveľa vyššia ako náklady na ich prácu.
Samonosné vykurovacie systémy môžu mať nasledujúce schémy implementácie:
- Najbežnejším a najjednoduchším dizajnom je dizajn, ktorý zahŕňa umiestnenie zásobovacieho kanálu v hornej časti miestnosti a spätné potrubie - v spodnej časti.
- Ak je na úrovni podlahy veľký počet prekážok, potrubia, ktoré vracajú chladenú kvapalinu, sú umiestnené blízko dodávacieho potrubia.
- Pre oblasti, ktoré nie sú vystavené silnému mrazu, môže byť vhodné nasledujúce usporiadanie prvkov vykurovacieho systému:
Označenie na diagrame | Názov komponentu |
1 | krmivo |
2 | Široký bok |
3 | stúpačky |
4 | ovládanie print |
5 | škrupina |
6 | kotol |
7 | Späť príspevok |
8 | radiátor |
- Pri malých domoch nachádzajúcich sa v oblastiach s drsnými zimami je vhodné lepšie usporiadanie, berúc do úvahy umiestnenie radiátorov pod oknami vonkajších stien.
záver
Vykurovací systém, ktorý preberá prirodzenú cirkuláciu chladiacej kvapaliny, robí bez inštalácie dodatočného zariadenia, čo ovplyvňuje zníženie jeho nákladov. Je však tiež potrebné pamätať na ťažkosti svojho návrhu, ktoré by mali zohľadňovať všetky inžinierske vlastnosti budovy. To je jediný spôsob, ako zabezpečiť efektívnu prevádzku celej konštrukcie (pozrite tiež článok Alternatívne vykurovacie zariadenia - plynové ohrievače pre letnú chalupu).
Video poskytlo dodatočný materiál k téme. Veľa šťastia pre vás dizajn a inštaláciu!
