Expanzná nádrž na vykurovanie: čo je potrebné, ako si vybrať

Priamym účelom expanznej nádrže je prevziať prebytočnú vodu, ktorá vzniká v dôsledku ohrevu tohto tepelného nosiča. Faktom je, že molekuly vody v horúcom stave trochu expandujú a ak by nebolo takéto prijímacie zariadenie, vlhkosť by našla najslabší bod linky a tok v tomto bode.

Prístroj navyše vykonáva aj ďalšiu funkciu - po ochladení chladiacej kvapaliny, zdá sa, že "dáva" systému chybné množstvo kvapaliny.

Tento prvok je v skutočnosti obyčajný kontajner, ktorý je inštalovaný na celej vykurovacej linke. Samozrejme, tu sú tu rozdiely. Všetko pochopíme dôsledne a podrobne.

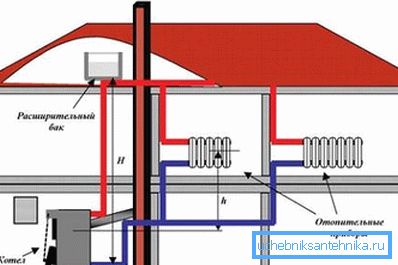

Najjednoduchšia verzia "expandéra" na vykurovanie bez núteného obehu

Takéto vykurovanie sa zvyčajne skladá z troch prvkov - kotol, radiátory alebo len potrubia, ako aj nádrž. Tu nie sú čerpadlá - chladiaca kvapalina sa pohybuje pozdĺž línie prirodzeným spôsobom.

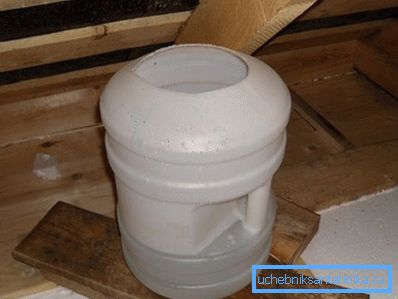

V tomto prípade je v podkroví inštalovaná expanzná nádoba otvoreného typu vykurovacieho systému - zvyčajne sa vyrába samostatne. Z čoho môžeme vytvoriť kapacitu v tabuľke nižšie.

Vo všeobecnosti sa ukazuje, že ako pre remeselné štruktúry - obe sú dobré, stačí sa pozrieť na to, čo je pre vás jednoduchšie získať a upevniť.

Dávajte pozor na dva dôležité body! Po prvé, nádrže, ktoré sú umiestnené v podkroví musia byť izolované tak, aby voda v nich nezmrazila. Po druhé, je veľmi dôležité zabrániť odparovaniu vody - tu môže pomôcť buď pevná veka alebo obyčajný slnečnicový olej.

V druhom prípade sa naleje do nádrže malý olej - na povrchu vody sa vytvorí vrstva "filmu" a táto vrstva zabraňuje odparovaniu vlhkosti. Takýto je trik.

Pokiaľ ide o izoláciu, je veľmi jednoduché vykonať túto operáciu - stačí zabaliť plechovku so starými bundami, dresmi atď.

V zásade takéto domáce návrhy sú dosť praktické - ako ukázal čas, slúžili po celé desaťročia celé roky bez akýchkoľvek osobitných problémov.

Porozumieme tomu, ako sú nainštalované.

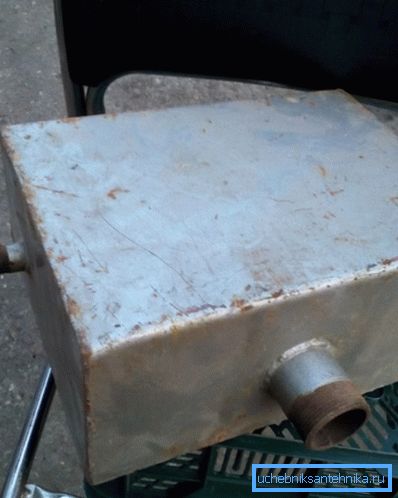

Inštalácia cisterien "ručne vyrobených"

Schéma práce je zvyčajne nasledovná:

1. Z akéhokoľvek bodu systému stúpne zvislé potrubie.
2. Na správnom mieste sa prekrýva vrtaný otvor pre priechod potrubia.
3. Diaľnica je "prešla" prekrytím.
4. V spodnej časti nádrže je otvor s rovnakým priemerom ako rúrka.

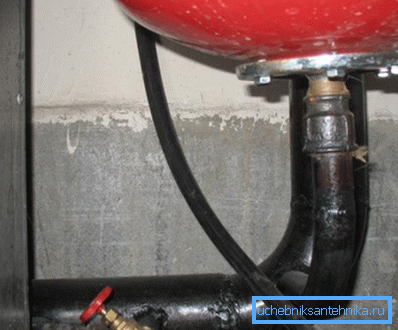

5. Potrubie sa vloží do spodnej časti nádoby a potom sa spojenie uzavrie. To sa vykonáva pomocou zvárania (ak je nádrž vyrobená z ocele) alebo bežnými maticami, ak je napríklad plechovka z hliníka alebo plastu. V druhom prípade musíte na koniec potrubia odstrihnúť rúrkovú niť ručnou lisovnicou.

Ako vidíte, v takejto práci nie je nič ťažké.

Tip: ak si vytvoríte oceľovú expanznú nádobu vykurovacieho systému vlastnými rukami, pokúste sa usporiadať všetko tak, aby obsahovalo čo najmenej zvarov, rohov atď. Faktom je, že tieto oblasti sú najviac ohrozené únikmi.

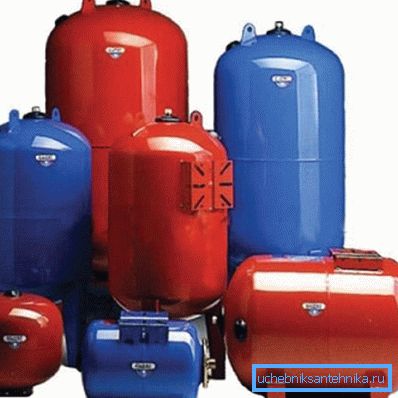

Teraz poďme hovoriť o továrenských výrobkoch s úplne iným princípom konania.

Expanzné nádoby sú zatvorené

Takéto kontajnery sú určené na vnútornú inštaláciu. Môžu byť umiestnené v kuchyniach, kúpeľniach, chodbách atď. Najdôležitejšou vecou, ​​ktorú je dôležité pochopiť, je, že tieto produkty sú prevádzkované v systémoch s prídavnými obehovými čerpadlami.

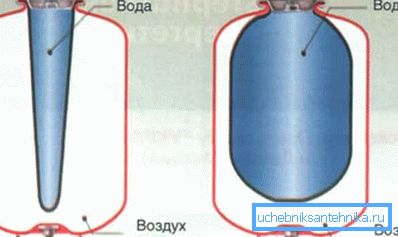

Navyše musíte niečo vedieť, potom vo vnútri uzavretej nádrže nie je pevná dutina, ale špeciálna membrána (zvyčajne je vyrobená z gumy).

Membrána je tu potrebná na dva účely:

1. Vytvorenie požadovaného tlaku, v dôsledku ktorého bude voda vracať späť do systému.
2. Aby bolo možné vyrovnať silu vodného kladivu.

Ak je viac, potom "funguje" je veľmi jednoduché:

• Gumová hruška sa používa na zber nadbytočnej vody.
• Plyn alebo vzduch sa čerpá medzi steny membrány a samotnou nádržou. - sa ukazuje, že vytvára tlakovú silu, ktorá pôsobí na hrušku.
• Vzduch sa čerpá cez bradavku pomocou bežného bicykla alebo čerpadla motora..
• Membrána je pomerne flexibilná a počas "vstupu" vody sa postupne rozkladá.. To vám umožní vziať hydraulické šoky, a nie nasmerovať ich na kovové steny.

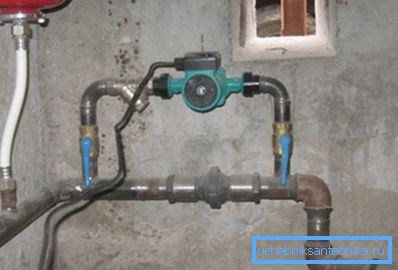

• Samotné hydraulické zaťaženie, kvapky sa vyskytujú pomerne často v systémoch, v ktorých pracujú čerpadlá - to sú zariadenia, ktoré sú zdrojom, príčinou úderov, pretože majú tendenciu zapínať a meniť výkon prietoku vody.

Pokiaľ ide o samotnú nádrž, inštrukcia na jej výrobu vo výrobnom závode je taká, že zvyčajne má v strede spojovacie spoje okolo celej svojej osi. Presne tieto švy a bojí sa vodného kladivka.

Návrh je v zásade celkom premyslený a bezpečný.

1. Zistením vody vo vnútri hrušky a nie vo vnútri kovovej škrupiny sa ukazuje, že nie je žiadny kontakt vody so vzduchom, ktorý chráni všetky oceľové povrchy systému ako celku pred oxidáciou. Samozrejme, proces sa stále deje, ale prinajmenšom nie je tak intenzívny ako v prípade otvorených expanzných nádrží.
2. Nádrže sú veľmi kompaktné z hľadiska veľkosti - umožňujú ich namontovať takmer v akomkoľvek bode bez straty cenného priestoru.
3. Membrána je tak zapečatená, že sa stáva nemožným hlavný problém otvorených výrobkov - odparovanie vlhkosti.

Upozorňujeme, že v produktoch uzavretého typu existujú určité nevýhody. Obzvlášť sa týkajú priamo membrány. Skutočnosťou je, že kaučuk má vlastnosť mikroskopovania v priebehu času, čo vedie k strate tlaku vzduchu a vniknutiu vody do priestoru samotnej nádrže.

Tip: Nekupujte produkty pochybného pôvodu a tie, ktoré sú podozrivo nízke. Používajte výrobky známych značiek a potom bude výrobok trvať čo najdlhšie a bez problémov.

A predtým, než zvážite, ako inštalovať takúto širokú nádobu vykurovacieho systému vlastnými rukami, dotknime sa ďalší dôležitý bod.

Aký objem musíte vložiť do nádrže

V skutočnosti je tu približne pravidlo - stačí pridať 15% k existujúcemu objemu vody a vytvoriť kapacitu zodpovedajúceho posunutia.

Tento prístup je však príliš približný - je lepšie použiť špeciálny vzorec, vďaka ktorému bude váš systém čo najvýkonnejší, najbezpečnejší a najhospodárnejší.

Vzorec je tu: V = E x C / (1 - Pmin / Pmax) / Kzap

Budeme ju detailne analyzovať:

• C je celkové množstvo chladiaceho média v systéme.

Majte na pamäti, že sa zohľadňuje nielen množstvo potrubia a radiátorov, ale aj množstvo nosiča tepla, ktorý je v kotle.

• E - tu sme nahradili číslo koeficientu rozpínania vody pod vplyvom tepla. Alebo ak sa namiesto vody používa nemrznúca zmes v systéme, potom si vezmeme parametre jeho koeficientu. Preto je potrebné vziať do úvahy maximálnu prípustnú teplotu, ktorou je kotol schopný ohrievať chladivo.
• Pmin je počet atmosfér pôvodného tlaku v expanznej nádrži.
• Pmax je teda indikátor maximálneho prípustného tlaku, pre ktorý je nastavený poistný ventil.
• KSAP je koeficient, miera plnenia expanznej nádoby.

Vykonajte jednoduché matematické operácie a získame optimálny posun.

No, teraz môžete prejsť priamo na preskúmanie princípu inštalačnej kapacity.

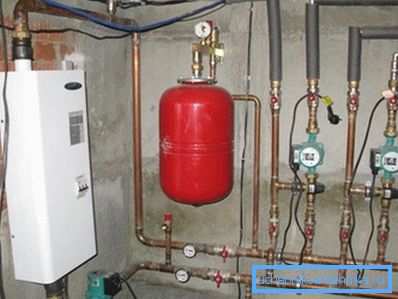

Inštalácia uzavretých zariadení

Treba poznamenať, že montáž takéhoto prvku nie je obzvlášť náročný, pretože nepotrebuje zložité nástroje, ktorých cena je vysoká.

V skutočnosti potrebujete štandardnú "sadu" inštalácie:

1. stupňový a plynový kľúč;
2. nastaviteľný kľúč;
3. silikón, vlek.

A práve ten istý pracovný poriadok je takýto:

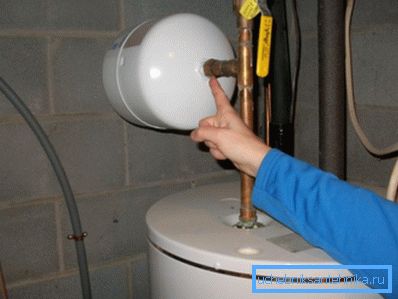

1. Nádrž upevnite na stenu pomocou držiakov alebo svoriek.

Venujte pozornosť! Dokonca aj v prípade, že je vaša nádrž malá a neváži príliš veľa, je ešte lepšie byť bezpečná a skontrolujte nosnosť steny v mieste, kde ju budete visieť. Faktom je, že sú možné vibrácie spôsobené hydraulickými nárazmi a kvapkami prietoku. A ak nádrž vibruje a zároveň visí na sádrokartóne, je pravdepodobné, že skôr alebo neskôr jednoducho padne.

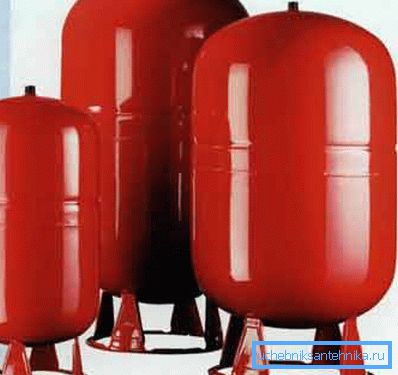

1. Ak je kapacita veľká a je väčšia ako 30 litrov, nesmie byť namontovaná na stenu, ale namontovaná na podlahe - na nohách.

1. Privádzame potrubie do nádrže a všetko spojíme pomocou matiek alebo špeciálnych adaptérov.

1. Čerpáme vzduch do kontajnera.
2. Spustite vodu do systému.

V tomto prípade je potrebné regulovať hladinu tlaku vody - skutočnosťou je, že ak je nadmerná, membrána sa jednoducho roztrhne.

V zásade ide o fixovateľnú záležitosť, ale len ak ste si zakúpili výrobok s vymeniteľnou gumovou "hruškou". Lisovaná membrána sa nedá nahradiť - bude potrebné dbať na zmenu celej nádrže.

Ak hovoríme o tom, ktorá membrána je najlepšie kúpiť, potom neexistuje univerzálne odporúčanie. Stlačené "hrušky" prakticky nie sú roztrhané, ale ak sa niečo stane, budete musieť zmeniť celý prvok. Druhá možnosť - prestávky častejšie, ale potom sa mení ľahko a lacno.

Takže si vyberiete. Toto končí náš článok.

záver

Máme dosť hlboko na to, čo sú expanzné tanky, na čo sú, na aké sú a na akom základe sú namontované. Rád by som si myslel, že takéto informácie vám budú v praxi užitočné a budete môcť naplánovať najefektívnejší systém vykurovania doma. Mimochodom, nájdete ďalšie užitočné informácie o téme - vo videu uverejnenom v článku.
