Expanzná nádoba pre vykurovanie - schéma inštalácie v

Pri inštalácii niektorých systémov autonómneho vykurovania je potrebná inštalácia expanznej nádoby. V tomto článku sa budeme zaoberať tým, čo toto zariadenie predstavuje, akú funkciu vykonáva a ako je pripojené k systému.

Čo je expanzná nádrž a prečo je to potrebné?

Z názvu tohto zariadenia môžete odhadnúť, že je potrebné na rozšírenie. Faktom je, že pri zmene teploty sa tlak v systéme mení v dôsledku tepelnej rozťažnosti. Pretože pri zmene objemu, vody alebo inej chladiacej kvapaliny zostáva prakticky nestlačiteľná, tepelná expanzia môže viesť k zničeniu vykurovacích zariadení.

Z tohto dôvodu existuje takýto jav ako vodné kladivo, ktoré môže poškodiť aj potrubie alebo radiátory. Jediným správnym riešením v tejto situácii je zahrnutie nádrže so vzduchom (ľahko stlačiteľnou látkou) do systému. Pri takejto nádrži môže tepelná expanzia chladiva viesť len k miernemu zvýšeniu tlaku.

Venujte pozornosť! Aby sa kyslík nerozpustil vo vode a nespôsobil koróziu vnútri potrubia, voda v nádrži je oddelená od vzduchu pomocou elastickej membrány.

Treba poznamenať, že zariadenie vykonáva opísanú funkciu v uzavretých vykurovacích systémoch.

Expanzné nádrže sa však používajú v iných typoch vykurovacích konštrukcií:

• V otvorených systémoch, ktoré sú v kontakte so vzduchom.
• V centralizovaných systémoch s prepadom. V tomto prípade je nádrž nainštalovaná v podkroví a je pripojená k vykurovaciemu potrubiu domu.

V oboch prípadoch je potrebná inštalácia vykurovacej expanznej nádoby na odstránenie vzduchových uzáverov z potrubia. To je spôsobené tým, že tlak chladiacej kvapaliny v vykurovacích systémoch nestačí na stláčanie vzduchu z ich horných častí. Výsledkom je, že expanzná nádrž slúži ako nádrž na zber vzduchu.

V uzatvorených potrubiach tepla je vzduch pri odštartovaní vykurovaného vzduchu, keď je otvorený, odvádzaný do atmosféry sám.

Inštalačné funkcie

Inštalácia expanznej nádoby v systéme vykurovania závisí od druhu zariadenia. Ako bolo uvedené vyššie, vykurovanie sa môže realizovať pomocou uzavretých a otvorených metód.

Nižšie uvažujeme o tom, ako v obidvoch prípadoch urobiť prepojenie pre pripojenie do zásobníka.

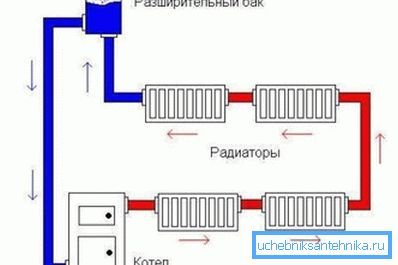

Otvorený systém

Otvorené vykurovanie je v podstate jedna veľká nádoba so špecifickými konvekčnými prúdmi vo vnútri.

Inštalácia expanznej nádoby na vykurovanie v tomto prípade, rovnako ako u všetkých ostatných vykurovacích zariadení, by mala poskytnúť:

• Rýchly nárast chladiacej kvapaliny vykurovanej kotlom na horný bod vykurovacej konštrukcie, ako aj prirodzená cirkulácia vykurovacích zariadení.
• Voľný a nerušený pohyb vzduchových bublín smerom nahor.

Z týchto dôvodov sa inštalácia tohto zariadenia uskutočňuje v hornej časti konštrukcie. Najčastejšie v súkromných domoch sú tieto nádrže umiestnené v podkroví alebo v hornej časti horného kolektora (v jednom potrubnom systéme).

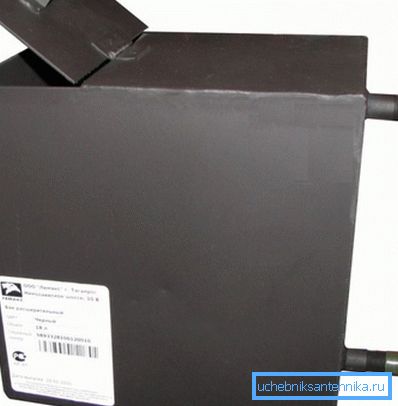

Musím povedať, že samotná nádrž pre otvorený systém je tiež odlišná vo svojom dizajne:

• Nevyžaduje ventily;
• Nepotrebuje gumovú membránu a ani kryt.

V tomto prípade je expanzná nádrž jednoduchá nádoba, do ktorej môžete v prípade potreby pridať vodu na vodu na výmenu odparenej vody. Zvyčajne sa cena takéhoto zariadenia rovná dvojici elektród a cena za štvorcový meter oceľového plechu je niekoľko milimetrov silná.

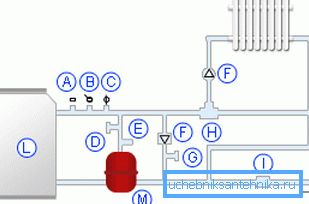

Uzavretý systém

Ak je návrh realizovaný podľa uzavretej schémy, inštalácia expanznej nádrže vykurovacieho zariadenia má niekoľko funkcií, ktoré budeme skúmať nižšie:

• Najlepším miestom na pripojenie zariadenia je oblasť, v ktorej je prietok chladiacej kvapaliny najbližšie k laminárnemu toku a nedochádza k turbulencii.. Preto je zrejmé riešenie inštalovať ho pred cirkulačné čerpadlo na vykurovanie. Pokiaľ ide o výšku lokality, nezáleží na tom, pretože úloha zariadenia, ako už bolo spomenuté vyššie, je kompenzovať tepelnú rozťažnosť a tlmenie vodného kladivka.
• Veľký význam má umiestnenie nádrže vo vesmíre. V ideálnom prípade by kvapalina mala prúdiť do nádoby zhora, čo úplne odstráni vzduch z priehradky kvapalinou.
• Objem zariadenia musí byť aspoň jedna desatina objemu všetkej kvapaliny v systéme.. Vypočítajte objem vody na základe výkonu kotla - odoberá sa 15 litrov kvapaliny na kilowatt.

Venujte pozornosť! Často sú vykurovacie kotly vybavené expanznými nádržami a rovnomernými obehovými čerpadlami. Preto predtým, než začnete nakupovať zariadenia, mali by ste sa uistiť, že sú potrebné.

montážne

Ako príklad zvážte, ako sa inštaluje kapacita membrány.

Inštrukcia teda vyzerá takto:

• Ak je pripojenie k existujúcemu vykurovaniu, najprv je potrebné vypnúť všetky zariadenia a vybrať vodu z batérií. Ak chcete zlepšiť tok tekutiny, otvorte kohúty Mayevského.

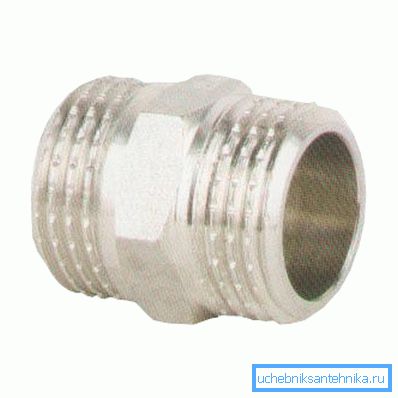

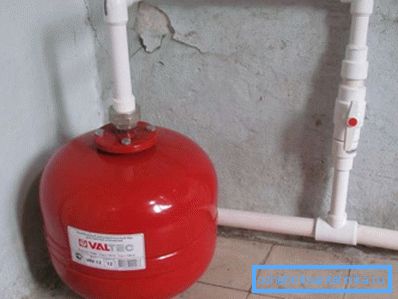

• Ak sa používajú plastové vykurovacie články, inštalácia by mala byť vykonaná prostredníctvom odnímateľného montážneho prvku, ktorý sa nazýva "americký". Prvá časť je naskrutkovaná na nádrž a druhá je spájaná do potrubia. Potom sú obe časti pripojené.

• Potom musíte vyrezať vykurovacie potrubie a nainštalovať odpal, ku ktorému je pripojená rúrka z nádrže.
• Zatiaľ čo v batériách nie je voda, je potrebné odstrániť hrubý filter a umyť ho.
• Po inštalácii všetkých prvkov na mieste je potrebné otvoriť kohútiky a naplniť radiátory vodou. Tlak by mal stúpať na 1,2-1,3 kPa.
• Na konci práce by mali byť vypnuté a zatvorte kohútiky Mayevsky.

Tip! Pred expanznou nádržou je žiaduce inštalovať žeriav. To vám umožní opraviť zariadenie bez vybíjania vody z batérií.

Po vykonaní všetkých vyššie uvedených krokov môžete zapnúť kotol.

Užitočné tipy

Aby ste zabránili prevádzke zariadenia, odporúčame vám prečítať si tieto tipy:

• Všetky membránové nádrže majú vsuvku, ktorá vám umožňuje čerpať vzduch až na požadovaný tlak.. Z výrobného závodu sa zariadenia predávajú s tlakom 1,5 kgf / cm ?. Rovnaká vsuvka umožňuje, ak je to potrebné, zníženie tlaku.

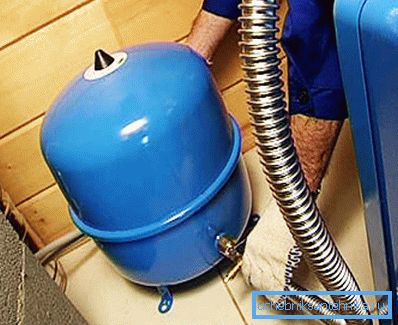

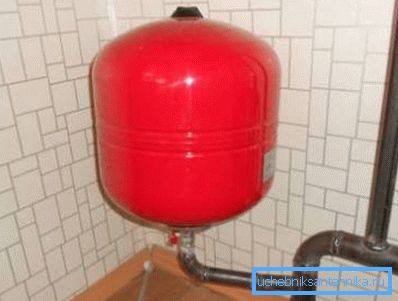

• Existujú červené expanzné nádoby na vykurovanie a modré na zásobovanie vodou.. Rozdiel medzi nimi spočíva len v tom, že membrána je v modrej farbe vyrobená z potravinárskej gumy.
• Ak poistný ventil nádrže často funguje, potom jeho objem nepostačuje. V tomto prípade môžete inštalovať paralelne ďalšie takéto zariadenie.
• Ak sa kvapalina v nádrži varí, znamená to, že chladiaca kvapalina cirkuluje pri nízkej rýchlosti alebo vôbec nie je obeh.. Preto problém spočíva v cirkulačnom čerpadle.

Možno tu nájdete všetky hlavné body, ktoré potrebujete vedieť pre úspešnú inštaláciu a prevádzku expanznej nádoby.

záver

Expanzná nádrž je často nevyhnutným prvkom vykurovacieho systému. Navyše, aby sa účinne vyrovnali s úlohami, ktoré sú jej pridelené, je potrebné ich správne nainštalovať v súlade s vyššie uvedenými pravidlami.

Z videa v tomto článku môžete získať ďalšie informácie o tejto téme.
