Elektrický kotol na vykurovanie: verzie, inštalačné prvky,

Ako je vykurovací elektrický kotol jedného alebo druhého typu? Ako si vybrať zariadenie s optimálnym výkonom? Ako ho pripojiť k zdroju elektrickej energie a potrubia s chladiacim médiom? Nakoniec existujú ekonomické elektrické kotly na vykurovanie? Pokúsme sa to prísť na to.

zariadenie

V predaji nájdete vykurovacie kotly troch typov, zásadne odlišný spôsob premeny elektriny na tepelnú energiu.

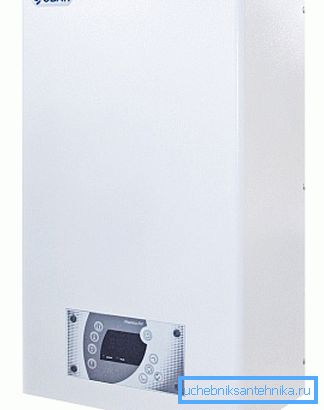

TENovye

Voda alebo iný tepelný nosič je ohrievaný v prietokovej nádrži z nehrdzavejúcej alebo smaltovanej ocele, v ktorej sú umiestnené niekoľko rúrkových elektrických ohrievačov. Kontaktné svorky ohrievačov sú, samozrejme, mimo nádrže. Vykurovacie články sú pripojené k riadiacemu obvodu, ktorý umožňuje postupné riadenie vykurovacieho výkonu.

Zvedavý je, že všetky moderné priemyselné a domáce elektrické kotly na vykurovanie sú dodávané s termostatmi, ktoré regulujú výkon v závislosti od teploty nosiča tepla. Mnohé zariadenia majú možnosť pripojiť vzdialený teplotný snímač, ktorý umožňuje prepojiť reguláciu výkonu s teplotou miestnosti.

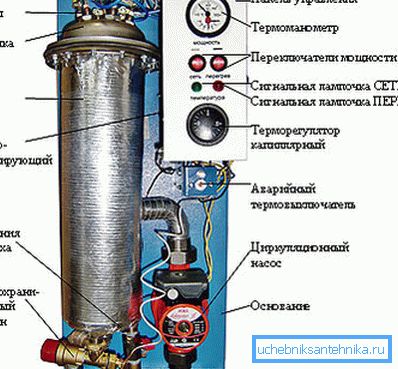

Okrem aktuálnej nádrže s vykurovacími prvkami sa v tele kotla zvyčajne nachádza:

• Obehové čerpadlo (často - s možnosťou nastavenia výkonu).
• Manometer a poistný ventil, znižuje tlak v okruhu, keď je prekročená vypočítaná hodnota.
• Automatický odvzdušňovač.
• Voliteľný expanzný tank, kompenzuje zvýšenie objemu chladiacej kvapaliny počas ohrevu.

Riadiaci obvod nielen nastavuje výkon v závislosti od teploty chladiacej kvapaliny, ale tiež úplne zastaví napájanie pri prehriatí (obzvlášť keď je okruh odtlakovaný).

elektróda

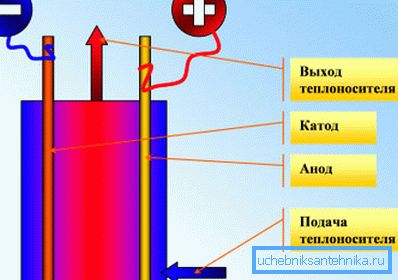

Pravdepodobne mnoho čitateľov dokázalo použiť alebo dokonca vidieť domáce kotly z dvojice holiacich strojčekov. Sú prenášané izolačnou podložkou na krátku vzdialenosť (do 5 mm), po ktorej sú napájané a celá konštrukcia je ponorená do vody.

Keďže vodovodná voda je riešením mnohých solí, vedie elektrickú energiu; vzhľadom na skutočnosť, že koncentrácia solí je relatívne nízka, má pomerne vysoký elektrický odpor. V dôsledku toho sa vrstva vody medzi elektródami správa ako normálny rezistor - ohrieva sa, keď je napájaná.

Práve sme opísali prácu kotla na galanové elektródy (niekedy sa výrobky spoločnosti mylne nazývajú Galant). Ohrieva vodu nepriamo - tým, že prenesie teplo z rúrkových ohrievačov - ale priamo: samotná chladiaca kvapalina sa stáva rezistorom, ktorým prúdi prúd.

Zaujímavé: pri pozitívnych teplotách sa voda správa podľa všetkých kánonov fyziky; v úprimnosti, rozširuje sa pri zahrievaní. Vďaka vysúvaniu teplej vody v hornej časti okruhu s chladnejšími hmotami s malou dĺžkou okruhu elektrického kotla môže byť vykurovacia elektróda bez obehových čerpadiel.

indukcia

Fenomén elektromagnetickej indukcie sa nazýva excitácia indukovaných prúdov vo vodiči umiestnenom vo vnútri induktora. (Pozri tiež článok Solárne kolektory pre domáce vykurovanie: funkcie.)

Ak je vodič rovnaká cievka, môže byť odstránená z napätia, ktoré bude korelované s napätím na prvej cievke v rovnakom pomere ako počet závitov drôtu v nich. Takto funguje elektrický transformátor.

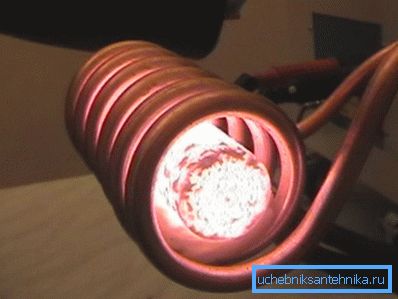

Ak sa vnútorná časť induktora ukáže ako monolitické jadro, potom sa jednoducho začne ohriať s indukovanými prúdmi. V tomto prípade dielektrické materiály oddeľujúce zvitok a jadro neovplyvnia jeho ohrev.

Pochopenie princípu fungovania nám umožňuje urobiť najjednoduchší indukčný kotol vlastnými rukami. Stačí stačiť oceľovú tyč do plastovej vodovodnej rúry akýmkoľvek spôsobom, aby sa nedotýkala jej stien a potom navíjala cievku medeného drôtu cez rúrku. Po usporiadaní obehu vody cez potrubie získame stabilné vykurovanie. (Pozri tiež článok Biopalivá pre krby: funkcie.)

Klady a zápory

Ako dobré sú elektrické kotly proti konkurenčným riešeniam? Majú významné nevýhody?

Všeobecné funkcie

• Priame vykurovanie chladiacej kvapaliny s elektrickou energiou je najdrahším zdrojom tepelnej energie celej aplikovanej hmotnosti. Aby nedošlo k nedôvodnosti, nechajte čitateľa nezávisle porovnávať náklady.

• Elektrická energia spotrebovaná kotlom nemusí byť všade. Napríklad plnohodnotné vykurovanie dacha veľkého územia je ťažké realizovať len preto, že typický výkonový limit pre dacha, ktorý je zabezpečený hliníkovým vedením záhradnej komunity, je 2-2,5 kW.
• Použitie elektrickej energie však zabezpečuje maximálny stupeň užívateľského komfortu. Kotol nevyžaduje údržbu a je schopný pracovať celé mesiace v úplne nezávislom režime. Majiteľ sa nemusí starať o skladovanie a prepravu paliva, jeho skladovanie, odstraňovanie a likvidáciu produktov spaľovania.

Okrem toho: elektrický riadiaci obvod umožňuje, ak je to potrebné, rozšírenie funkčnosti kotla pomocou GSM modulu, diaľkového ovládacieho panelu, programovateľného časovača atď.

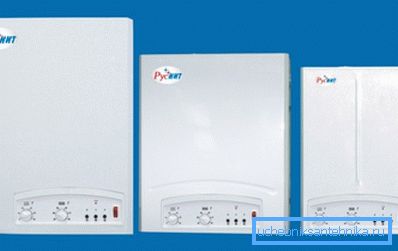

• Priemerná cena elektrických vykurovacích zariadení je výrazne nižšia ako plyn alebo tuhé palivo. Dôvodom je relatívna jednoduchosť dizajnu a nízka spotreba materiálu.

Okrem všeobecných vlastností má každý typ vybavenia svoje vlastné výhody a nevýhody.

TENovye

Ich hlavnou výhodou z hľadiska kupujúceho je to, že dostane všetko v jednom riešení. Celé potrubie elektrického vykurovacieho kotla je už v jeho prípade: stačí len pripojiť výstupné potrubia k vykurovaciemu okruhu.

Hlavným problémom zariadení TEN je postupná tvorba stupnice na povrchu ohrievačov, čo môže viesť k prehriatiu a zlyhaniu. V uzavretom okruhu autonómneho vykurovacieho systému však tento problém nie je príliš akútny: po zrážaní všetkých solí rozpustených vo vode nie je miesto, kde by mohli pochádzať nové.

elektróda

Majú dve dôležité výhody:

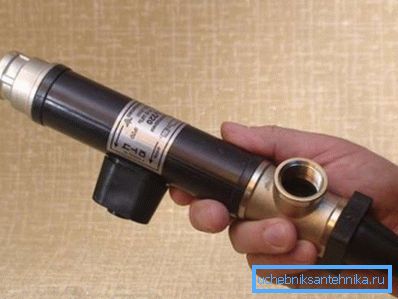

1. Kompaktnosť. Takéto zariadenie s nízkym výkonom sa perfektne zmestí pod okenný parapet alebo za toaletou.

1. Absolútna bezpečnosť. Keď je okruh odtlakovaný, vykurovanie sa zastaví nie kvôli aktivácii automatizácie, ale jednoducho kvôli princípu fungovania zariadenia: pri absencii vodiča medzi elektródami prúd prestane prúdiť.

Bez mínusy sa tiež nedarilo.

1. Vďaka oddeleniu nabitých častíc z ich povrchu sa elektródy postupne rozpúšťajú a vyžadujú ich výmenu.
2. Kotol je schopný pracovať len s jedným chladičom - vodou. Nielen to: jeho zloženie musí byť v súlade s GOST 2874-82 Pitná voda. Hygienické požiadavky.

indukcia

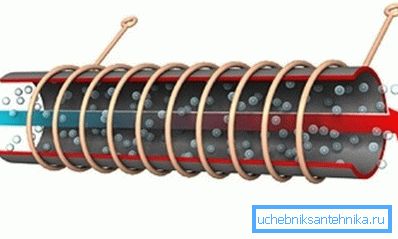

V tomto prípade je bezpečnosť o niečo horšia: indukcia funguje v akomkoľvek prostredí. Hlavnou výhodou indukčnej schémy je skutočnosť, že kotol je prakticky večný.

Rozhodnite sa pre seba:

• V nej nie je žiadna pohyblivá časť.
• Vodivé obvody nie sú v kontakte s chladivom a preto nie sú vystavené erózii a elektrochemickým procesom.
• Stupnica na jadre nijako neovplyvní jeho výkon: môže sa poškodiť iba ohrevom na teplotu topenia ocele (približne 1100 ° C), čo je v reálnych podmienkach nedosiahnuteľné.

Mimochodom: budenie vírivých prúdov spôsobuje slabé vibrácie jadra a ničia rozsah.

montážne

Kotly s elektrickým výkonom vyšším ako 7 kW vyžadujú prítomnosť 380 voltov, ktoré sa dodávajú zo štítu samostatným káblom.

Typická schéma zapojenia elektrického vykurovacieho kotla do siete zahŕňa:

• RCD (zariadenie s prúdovým prúdom) pri vchode do domu.
• Trojfázový automat priamo v obvode napájania kotla.

Zvyčajne sa nevyžaduje žiadna stabilizácia. Napätie na vstupe do vykurovacích prvkov je ľahostajné a riadiaca elektronika sa dodáva s vlastnými spínacími výkonovými meničmi.

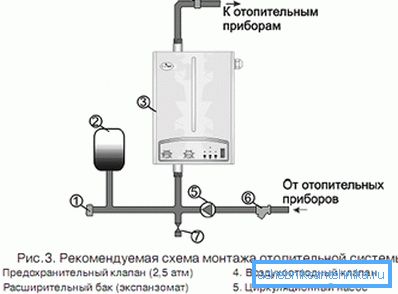

Ako vyzerá pripojenie elektrického kotla k vykurovaciemu systému? Pre kotol TEN, ako už bolo spomenuté, stačí jednoducho pripojiť prietok a spätný tok okruhu: všetky pásky sú vo vnútri. V prípade demontáže sú na vstupoch inštalované uzatváracie ventily.

Nuance: vykurovací systém môže potrebovať ďalšiu expanznú nádobu. Celkový objem expanzných nádrží by mal byť približne rovný 10% objemu chladiacej kvapaliny.

Indukčné a elektródové kotly vyžadujú inštaláciu:

1. Expanzná nádrž.
2. Obehové čerpadlo.
3. Bezpečnostné skupiny pozostávajúce z manometra, bezpečnostného ventilu a odvzdušňovacieho ventilu.

energie

Aký je výpočet výkonu elektrického vykurovacieho kotla pre dom známeho rozmeru? Tu je jednoduchá inštrukcia.

Základná hodnota sa považuje za 60 wattov na kubický meter vnútorného objemu vykurovanej miestnosti. Do každého dverí sa pridá 200 wattov, do okienka 100. Okrem toho sa používa regionálny faktor:

Takže pre dom o rozlohe 75 m2 s 3 metrovými stropmi, dvoma dverami a štyrmi oknami na Kryme bude výpočet (75 * 3 * 60 + (2 * 200) + (4 * 100)) * 0,7 = 10010 wattov.

hospodárstvo

Mnoho predajcov aktívne inzeruje ekonomické elektrické kotly na vykurovanie, čo umožňuje znížiť náklady na udržiavanie tepla o 1,5 - 2 krát. Zdôrazňuje sa, že zariadenia majú najvyššiu (až 98%) účinnosť, čo ich priaznivo odlišuje od konkurenčných riešení. Ako ekonomické riešenie sú zvyčajne prezentované indukčné a elektródové kotly.

Je reklama pravdivá?

Pozrite sa, či niektoré dizajnérske vlastnosti alebo technické vlastnosti môžu ovplyvniť zákony fyziky.

• Pri prevádzke vykurovacieho zariadenia akéhokoľvek druhu sa nevykonáva žiadna užitočná práca: nie jediný objekt s nenulovou hmotnosťou sa pohybuje proti gravitačnému vektoru.
• V dôsledku toho sa celá vyčerpaná energia v konečnom dôsledku premení na zrýchlenie pohybu molekúl média. tj pri vykurovaní.

Opäť: Účinnosť každého elektrického prístroja priameho vykurovania je 100%.

Ďalšia vec spočíva v tom, že kvôli konštrukčným vlastnostiam kotla sa časť tepelnej energie môže preniesť nie do chladiacej kvapaliny, ale do okolitého vzduchu. Ak je však kotol umiestnený vo vykurovanej miestnosti, bude opäť vykurovať.

Závery sú zrejmé. Tvrdenie, že jeden elektrický ohrievač je ekonomickejší ako druhý, je obyčajná dezinformácia.

záver

Dúfame, že informácie ponúkané čitateľovi pomôžu čitateľovi pri výbere a inštalácii vykurovacích zariadení. Ako vždy, v tomto článku nájdete ďalšie materiály. Veľa šťastia!
