Efektívny systém vykurovania dvojpodlažného domu s použitím

Pri budovaní súkromného obytného domu je jednou z najdôležitejších úloh, ktoré je potrebné vyriešiť vo fáze výstavby, kompetentná organizácia samostatného vykurovacieho systému. Faktom je, že nielen úroveň komfortného bývania v dome počas chladnej sezóny, ale aj výška ročných finančných nákladov, ktoré bude potrebné zaplatiť za nákup pohonných látok pre kotlové zariadenie, bude závisieť od správneho riešenia tohto problému.

Vývoj vodného vykurovacieho systému

Ak môžete použiť klasický kameň alebo tehlové kachle na vykurovanie malého jednopriestorového rodinného domu, potom sú rôzne vykurovacie schémy pre dvojpodlažný dom využívajúci plynové alebo pevné kotly na vykurovanie energií pre vykurovanie veľkých domov a chát.

Na podrobnejšie preskúmanie tohto problému sa v tomto článku uvádza stručný návod na prehľad, ktorý skúma najbežnejšie schémy vykurovania pre dvojpodlažný dom využívajúci vykurovacie a podlahové vykurovacie systémy. (Pozri tiež článok Trubky na podlahové vykurovanie: funkcie.)

Hlavné komponenty vykurovacieho systému

Bez ohľadu na to, aké usporiadanie bolo zvolené na vykurovanie dvojpodlažného domu, každý takýto systém zahŕňa súbor nasledujúcich komponentov a mechanizmov, ktoré sú potrebné na zabezpečenie jeho nepretržitého fungovania:

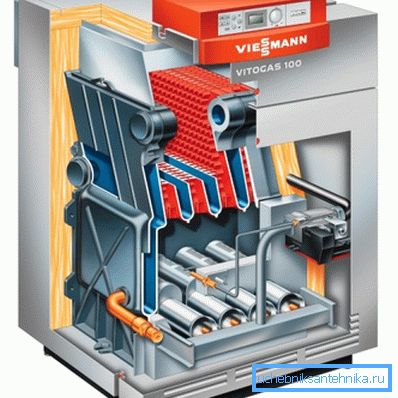

1. Vykurovací kotol Môže pracovať na kvapalných, pevných alebo plynných palivách a slúži na ohrev vody alebo iného tepelného nosiča na určitú prevádzkovú teplotu.

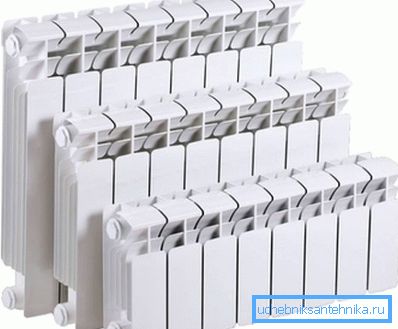

2. Vykurovacie radiátory, v skutočnosti sú to bežné výmenníky tepla, v ktorých sa teplo z ohrievanej vody prenáša cez rebrované kovové steny do studeného okolitého vzduchu.
3. Zvyčajne platí, že každý schéma radiátorového vykurovania dvojpodlažného domu zahŕňa dve prepojené vodovodné potrubia.. Obrys priameho potrubia slúži na prepravu vykurovanej chladiacej kvapaliny z kotla na konečný ohrievač, t.j. chladič umiestnený v každej miestnosti, a návratový obrys slúži na vrátenie chladenej chladiacej kvapaliny späť do kotla.

1. Expanzná nádrž slúži na vyhladenie tlakových kvapiek v systéme a kompenzáciu objemu chladiacej kvapaliny. Keď sa pracovná tekutina zahrieva, zvyšuje sa objem, čo vedie k tomu, že jej prebytok padá do utesnenej komory expanznej nádoby. V dôsledku chladenia, zníženia tlaku a zníženia objemu kvapaliny sa chladiaca kvapalina pod pôsobením pružinovej membrány vracia späť do systému.
2. Obehové čerpadlo poskytuje konštantný pohyb pracovnej tekutiny potrubím v danom smere a udržuje daný pracovný tlak vody v systéme.

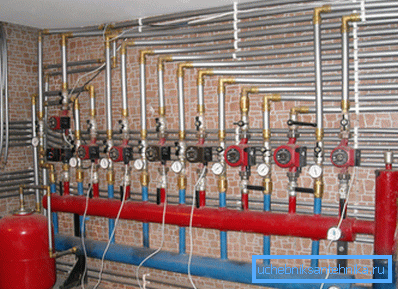

3. Okrem iného obsahuje akýkoľvek systém vykurovania dvojpodlažného súkromného domu všetky druhy ventilov a regulačných ventilov.: guľové ventily, bezpečnostné a spätné ventily, mechanické termostaty, ako aj spojovacie kovania a spojovacie prvky.

Tip! V domoch sezónneho pobytu, ako nosič tepla, namiesto vody sa odporúča použiť špeciálnu nízkoteplotnú kvapalinu alebo nemrznúcu kvapalinu. Jeho cena je výrazne vyššia ako cena obyčajnej vody, ale nezmrazuje pri nízkych teplotách a má aj antikorózne vlastnosti.

Jedno potrubné pripojenie

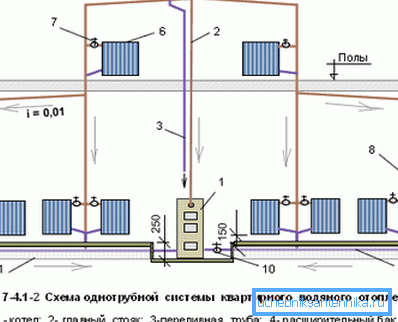

Najjednoduchší, ale zároveň najmenej účinný je jednoplášťový systém vykurovania dvojpodlažného domu, ktorý je reťazou vykurovacích radiátorov inštalovaných v rôznych miestnostiach, ktoré sú postupne prepojené pomocou kovových alebo plastových vodných potrubí.

Tento typ pripojenia vám umožňuje minimalizovať množstvo použitých materiálov a vykonávanú prácu, má však aj významné nedostatky.

1. Vykurovaná voda, ktorá prechádza rúrkami a radiátormi, nerovnomerne vyžaruje svoje teplo a pri pohybe do vzdialených miestností domu sa postupne ochladzuje.
2. Na kompenzáciu tohto javu, aby sa zvýšila oblasť prenosu tepla, je potrebné inštalovať väčší počet vodných radiátorov do vzdialených miestností.
3. Pri tejto možnosti pripojenia nie je možné nastaviť optimálnu teplotu pre každú miestnosť v obytnej budove vlastnými rukami.

Použitie obojsmerného obvodu

Efektívnejším, ale zároveň drahším je dvojtrubkový systém vykurovania vody v dvojpodlažnom dome, ktorého inštalácia si vyžaduje spotrebu väčšieho množstva materiálov a nákladov na pracovnú silu.

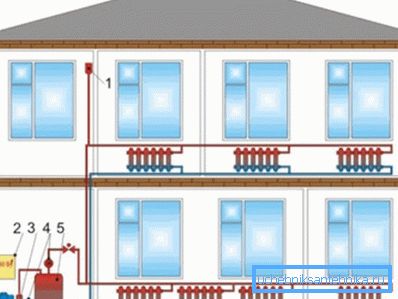

Týmto pripojením je každý vodný chladič oddelene, prívodné potrubie je pripojené k priamemu vykurovaciemu okruhu a výstupné potrubie k reverznému okruhu vykurovacieho systému.

Pre dvojpodlažné domy je táto možnosť pripojenia považovaná za najoptimálnejšiu, pretože má nasledujúce výhody:

1. Vďaka rovnomernému prenosu tepla je zabezpečené rovnaké vykurovanie všetkých miestností obytného domu bez ohľadu na ich relatívnu polohu vo vzťahu k vykurovaciemu kotlu.
2. Samostatné pripojenie jednotlivých častí umožňuje nezávisle regulovať požadovanú teplotu pre každú konkrétnu miestnosť alebo miestnosť obytnej budovy.
3. Efektívnejšia distribúcia tepla vedie k zvýšeniu energetickej účinnosti celého systému a následne k významnému úspore paliva.

Venujte pozornosť! Takéto spojenie okrem iného umožňuje odstránenie priamych a spiatočných potrubí z vonkajších očí tým, že ich umiestni pod čistú podlahu alebo za prvky dekoračných dekorácií stien.

Distribúcia rúr podľa kombinovanej schémy

Pri konštrukcii a konštrukcii obytného domu so systémom podlahového vykurovania bude najviac racionálny kombinovaný systém vykurovania súkromného dvojpodlažného domu, ktorý kombinuje jednosrúdové a dvojtrubkové pripojenie.

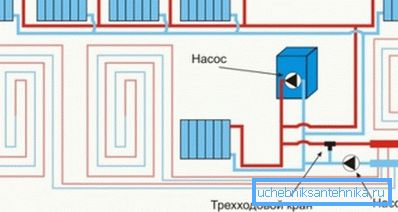

V tomto prípade je paralelne s priamym a spätným potrubím spojený samostatný kolektor pre tepelný nosič prostredníctvom trojcestného ventilu, ku ktorému je postupne pripojený systém podlahy s teplou vodou.

Takéto spojenie má všetky výhody schémy s dvoma rúrami a navyše umožňuje samostatné zahrnutie vykurovacích radiátorov a vyhrievaného podlahového systému, ktorý umožňuje pružnejšie regulovať požadovanú teplotu v miestnosti.

Tip! Paralelne s kolektormi podlahového vykurovania môžete tiež pripojiť vyhrievané uteráky, ktoré sa nachádzajú v kúpeľni, v sprche alebo v kuchyni.

záver

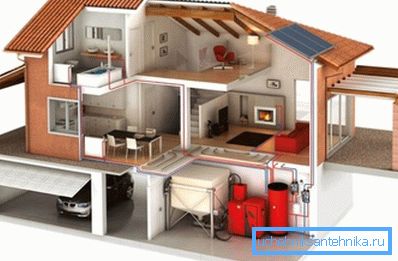

Nezávisle od toho, ktorý schéma bol zvolený, vykurovanie dvojpodlažného domu je dôležitým objektom vnútornej infraštruktúry a takáto práca musí byť vedená s vedomím, pretože hrubé chyby v návrhu alebo inštalácii môžu byť odstránené až v teplej sezóne.

Všetky potrebné informácie je možné získať aj sledovaním videa na konci tohto článku alebo čítaním podobných materiálov na našich webových stránkach.
