Dvojrúrkový vykurovací systém s nízkym potrubím - hlavné

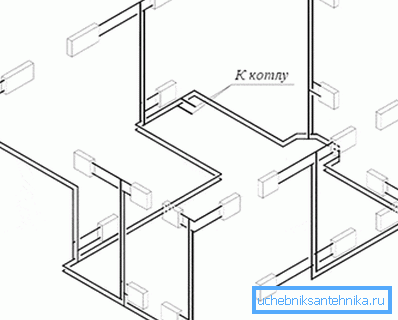

Existuje veľa inštalačných diagramov vykurovacích komunikácií a niekedy je veľmi ťažké vybrať si najlepšiu možnosť, takže je dôležité poznať hlavné rozdiely niektorých možností. Napríklad populárny horizontálny dvojvrstvový vykurovací systém s nižším vedením je najvhodnejší pre jednopodlažné budovy, zatiaľ čo pre viacpodlažné budovy je vhodná možnosť vertikálneho vedenia. V tomto prehľade zvažujeme možnosť položenia potrubia v spodnej časti miestnosti.
Klady a zápory systému
Predovšetkým by sme mali zvážiť najväčšie výhody, ktoré má dvojvrstvový vykurovací systém so spodným rozdelením:
| premenlivosť | Takéto systémy umožňujú nastaviť rôzne teploty v miestnostiach jedného domu, vďaka ktorému sa v každej miestnosti udržuje optimálna mikroklíma. |

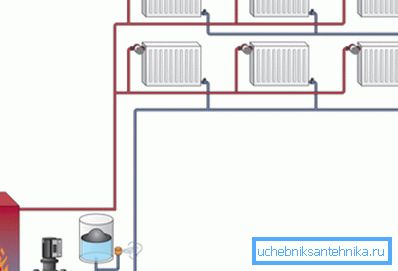

| hospodárstvo | Keď sa používa dvojotáčkový vykurovací systém s nadzemným vedením, horúce napájacie potrubie sa nachádza pod stropom - a väčšina tepla sa spotrebuje bez výhod. Umiestnenie diaľnice nižšie vám umožňuje dodávať teplo do miestnosti a zvyšovať účinnosť vykurovania |
| jednoduchosť | Inštalácia sa môže vykonať vlastnými rukami a kontrola sa vykonáva z jednej miestnosti, kde je umiestnené všetko potrebné vybavenie. Ako viete, čím je systém uzlov a pripojení menej komplexný, tým je spoľahlivejšia |

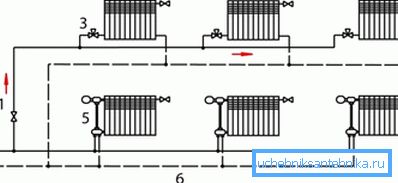

| Možnosť skorého uvedenia do prevádzky | Je možné spustiť vykurovací systém ešte pred dokončením dokončovacích prác v miestnosti. Okrem toho, ak sa vykonávajú opravy na jednom z podlaží, vykurovanie sa môže vypnúť len tam, zatiaľ čo zvyšok miestností sa bude ohrievať. |
Táto možnosť má niektoré nevýhody, ktoré je potrebné spomenúť aj:
| Potreba prevzdušňovania | Každý radiátor musí byť vybavený Mayevskym ventilom, s ktorým je potrebné pravidelne odvádzať vzduch zo systému. Inštalácia samostatného vzduchového okruhu pomáha riešiť tento problém, ale jeho prítomnosť znižuje výhody nenápadných potrubí, pretože komunikácia musí byť položená zhora |
| Spotreba materiálu | Spotreba rúrok pri zostavovaní komunikácie je oveľa väčšia ako pri jednostupňovej verzii, čím sa zvyšuje cena projektu. Treba však spomenúť spoľahlivosť a účinnosť tohto typu, takže náklady sú úplne odôvodnené. |
| Nízky tlak | Voda alebo akákoľvek iná tekutina pohybujúca sa pozdĺž prívodného potrubia nevytvára tlak potrebný na dosiahnutie čo najlepšej účinnosti. Preto je veľmi dôležité, aby bolo do vykurovacieho systému zahrnuté obehové čerpadlo. |
Tip! Je lepšie vybrať kotly s čerpadlom už zabudovaným do systému. Ale v niektorých prípadoch, keď je kapacita systému dosť veľká, budete potrebovať dve jednotky.
Pracovné etapy počas inštalácie
Spoľahlivosť a správna prevádzka závisia vo veľkej miere od dodržiavania odporúčaní pre montáž systému a kvalitného školenia. Zvážte najdôležitejšie faktory.
Návrh a príprava
V tomto štádiu je dôležité správne vykonať projektovú prácu a zakúpiť požadované komponenty:
- Určte potrebnú tepelnú kapacitu systému v súlade s podlahovým priestorom. Je veľmi dôležité vybrať správne vybavenie, je to zabezpečiť efektívnosť systému.
- Zvoľte optimálny typ komunikácie, napríklad pri jednopoväťových budovách, dvojstupňový horizontálny vykurovací systém s nižším zapojením je najvhodnejší, zatiaľ čo budovy s dvoma alebo viacerými podlažami sú lepšie vybavené vertikálnou komunikáciou, keď sa chladiaca kvapalina dodáva cez stúpačky.

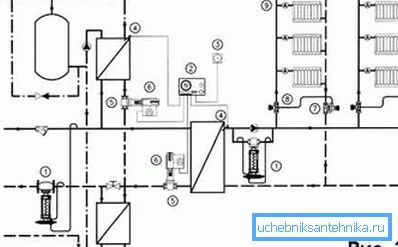

- Pripravte projekt, koordinujte ho v špecializovanej organizácii a následne ho schválte v primeranom poradí.. Umožní to bezproblémové uvedenie zostaveného systému do prevádzky a vykonanie práce v súlade so všetkými normami a požiadavkami.
- Ďalej by ste mali vypočítať množstvo potrebných materiálov a zariadení.. To je potrebné, aby sa nekupovali ďalšie produkty.

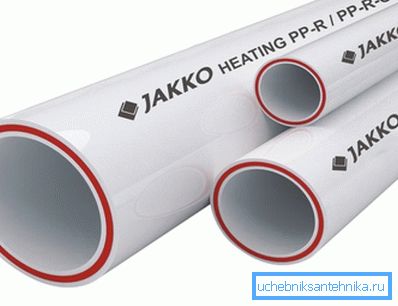

Venujte pozornosť! Nemali by ste šetriť kvalitu materiálov, pretože nakoniec to môže viesť k zlyhaniu systému. Venujte zvláštnu pozornosť potrubia pre vykurovací systém - musia odolávať požadovaným hodnotám tlaku a teploty.
workflow
Inštalácia by mala byť vykonaná starostlivo a v súlade s technológiou. Ak sa zariadenie používa na spájkovanie alebo krimpovanie, musia sa pred montážou študovať pokyny na prácu so zariadením.
Je tiež dôležité zvážiť nasledujúce odporúčania:
- Prvým je inštalované vykurovacie zariadenie. Je veľmi dôležité, aby bol kotol bezpečne pripevnený a v priebehu práce sa nepohybuje pod vplyvom vibrácií.
- Nasledujúce radiátory sú namontované, musia byť umiestnené pod oknami, veľkosť a parametre sa určujú podľa charakteristík každej miestnosti zvlášť.
- Pri inštalácii potrubia môže byť potrebné vyvŕtať steny, táto záležitosť by sa mala tiež starostlivo starať. Najlepšie je vytvoriť otvory pre rúry v etape výstavby.

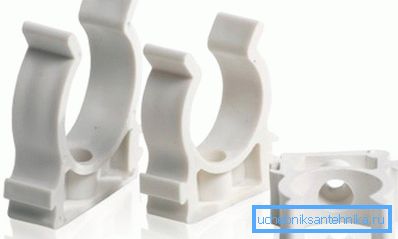

- Rúry sú merané a rezané priamo na objekte, okrem spoľahlivého spojenia s radiátormi a inými uzlami je veľmi dôležité pripevniť ich na steny. To sa vykonáva pomocou špeciálnych upevňovacích svoriek.
záver
Táto možnosť komunikácie vám umožní zbaviť sa potrubia pod stropom, systém je takmer nepostrehnuteľný, čo je veľká výhoda pri dokončovaní. Okrem toho sa teplo spotrebuje efektívnejšie. Aby ste ešte lepšie porozumeli tejto otázke, pozrite si video, v nej sú vysvetlené niektoré významné nuansy práce.
