Dvojrúrkový vykurovací systém: možnosti implementácie a

Ako je dvojkotúčový vykurovací systém súkromného domu alebo bytového domu? Akými znakmi môžu byť klasifikované podobné systémy? Aké problémy môžu vzniknúť pri implementácii tejto schémy a ako ju vyriešiť? Poďme to prísť na to.

Čo je to?

Začnime s popisom všeobecných princípov vykurovacieho systému.

Ohrev vykurovacích zariadení je zabezpečený cirkuláciou chladiacej kvapaliny cez nich (procesná voda, nemrznúca zmes, etylénglykol atď.). Pre cirkuláciu je potrebný rozdiel medzi vstupom a výstupom zariadenia.

Tento rozdiel môže byť poskytnutý niekoľkými spôsobmi:

• Pripojením výťahovej jednotky k ohrievacej hlavici, kde je medzi prívodným a spätným potrubím udržovaný tlakový rozdiel medzi 2 a 3 kgf / cm2.

Nuance: po výťahu je rozdiel medzi zmesou a spätným tokom oveľa menší - 0,2 - 0,3 kgf / cm2. Prekročenie tejto hodnoty by spôsobilo, že obeh bude príliš rýchly. Dôsledky sú hluk v potrubiach a nadmerná teplota vratného potrubia.

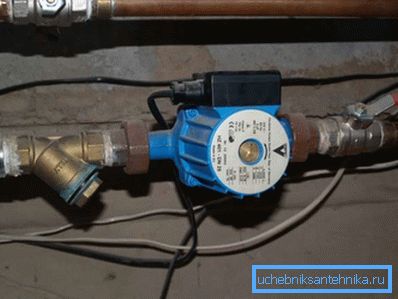

• Cirkulačné čerpadlo.

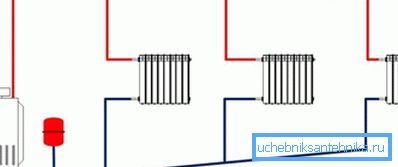

• Rozdiel v hustote horúcej a studenej chladiacej kvapaliny v takzvaných gravitačných (gravitačných) systémoch.

Je zrejmé, že vo všetkých prípadoch je potrebné zabezpečiť, aby každý ohrievač bol pripojený k spoločnému systému s dvomi pripojeniami. Môže to byť vykonané niekoľkými zásadne odlišnými spôsobmi.

Je zvedavé: v budovách s viacerými bytmi prevláda zmiešané schémy pripojenia radiátorov. Prítomnosť vyhradenej napájacej a spiatočkovej výplne vykurovacieho systému je dvojitá; súčasne v stúpačke sú batérie často kombinované v sérii.

klasifikácia

Dvojrúrkový vykurovací systém je možné zoradiť podľa niekoľkých ďalších vlastností.

orientácia

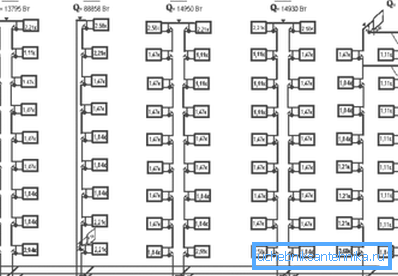

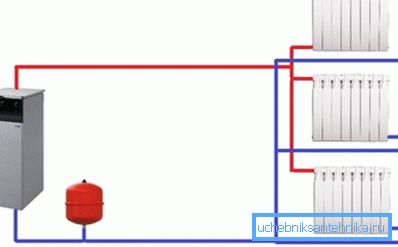

Vertikálna schéma sa uplatňuje iba vo výškových budovách. Každý radiátor je prepojka medzi napájacími a spiatočkami prechádzajúcimi v blízkosti.

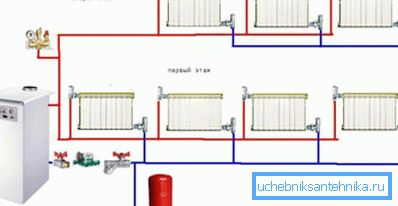

Horizontálna schéma môže byť použitá v obytných budovách (príklad dvoch fliaš bol spomenutý v odseku vyššie) av chate.

Prechádzajúce a mŕtve konce

V nasledujúcom schéme sa chladiaca kvapalina v prietoku a spiatočnom toku pohybuje pozdĺž prstenca v jednom smere; mŕtveho konca - v opačnom smere. Režim mŕtvych schodov je v dopyte, kde dvere alebo panoramatické okná sťažujú inštaláciu plného krúžku potrubí.

Dolné a horné plnenie do fliaš

Až do 70. rokov minulého storočia prevládali na území ZSSR domčeky s horným plnením: z výťahu zostalo zásobovacie potrubie na podkroví; odtiaľ chladiaca kvapalina cez stúpačky vstúpila do spätného vedenia umiestneného v suteréne.

Použitie takejto schémy má niekoľko praktických dôsledkov:

• Podkrovie, vôbec nulové, bolo vykurované a malo dostatočné rozmery na údržbu a opravu ventilov.
• Každý vykurovací stôl počas opravy musel byť vypnutý na dvoch miestach - v suteréne av podkroví.
• Keď spustíte klesajúci systém (ako celok, tak i individuálne stúpačky), museli ste z neho vykrútiť vzduch. Na tento účel bol zásobník dávkovač namontovaný s miernym sklonom a na jeho hornom mieste bola inštalovaná expanzná nádrž s výsypkou. Spustenie domu bolo preto sprevádzané návštevou podkrovia.

Mimochodom: v niektorých prípadoch bol dumper ešte stále prenesený do suterénu cez všetky poschodia. S malým odtokovým úsekom bol vzduch vyťahovaný cez to na prednej strane vody.

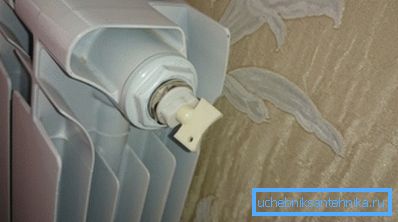

S príchodom plochých striech a vývojom panelového domu bola horná fľaša takmer vyprázdnená nižšou: dodávka aj spiatočná doprava do suterénu. Risers sa začali pripájať v pároch v apartmánoch v hornom poschodí. Po vynulovaní je potrebné odstrániť ventil; za týmto účelom sa v apartmánoch na hornom poschodí montujú Mayevsky kohútiky alebo obyčajné ventily.

Upozorňujeme, že schéma s nižším zaplombovaním je viac náchylná na nehody počas chladnej sezóny. Vypúšťanie vzduchu (najmä pri absencii prístupu ku všetkým vzduchovodom) trvá dlho; pri nízkych teplotách nie je nezvyčajné, aby niektoré stúpačky zmrazili.

dôstojnosť

Čo v skutočnosti dobré 2 x potrubný vykurovací systém?

Jeho hlavnou výhodou je, že umožňuje viac alebo menej konštantnú teplotu vykurovacích zariadení v celej budove.

Pri jednom potrubnom vykurovacom systéme bude pripojenie batérie na začiatku jedného plniaceho krúžku mať teplotu prítoku (typicky 70-75 ° C). na konci - teplota návratu (50 ° C). Každý chladič prijíma chladiacu kvapalinu s mierne odlišnou teplotou od teploty zásobovacieho kotla alebo výťahovej zostavy po zmiešavacej jednotke (výťah).

Navyše v prípade veľkého domu s masívnym počtom batérií nie je 2-trubkový vykurovací systém jednoducho alternatívny: žiadne jednodielne krúžkové usporiadanie nebude pokrývať všetky priestory budovy s 80 bytmi.

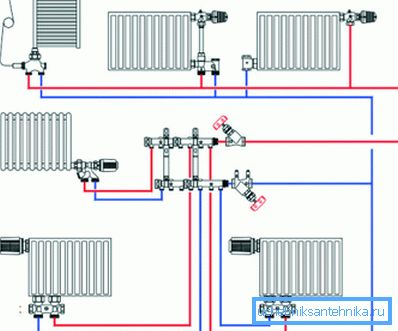

Výstražné námietky: áno, schéma kolektora môže viac než nahradiť dvojrubí. Cena jeho realizácie však bude desaťkrát vyššia kvôli obrovskej spotrebe potrubia; navyše veľká celková dĺžka spojov bude znamenať obrovské tepelné straty, ktoré nie sú určené.

problémy

Bez nich sa taktiež neurobilo.

výdavky

Je zrejmé, že s rovnakým priemerom budú vždy dve rúrky drahšie než jedna. Pri malom priestore vykurovanej budovy získané výhody nebudú kompenzovať tento rozdiel: je jednoduchšie kompenzovať kolísanie teploty zvýšením počtu sekcií chladiča na konci jedného prstencového krúžku.

vyvažovanie

Dvojrúrkový vykurovací systém chaty musí byť vyvážený.

Čo je to?

Na začiatok, načrtnime podstatu problému.

Predstavte si, že dve vykurovacie telesá vychádzajú z vykurovacieho kotla do domu. V prvom prípade voda prúdi do radiátorov, v druhom sa vracia. Okrem toho každý radiátor je prepojka medzi týmito rúrami.

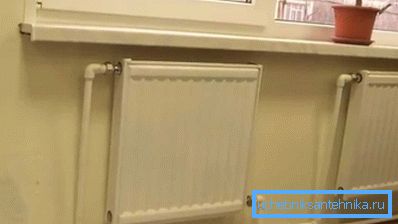

Aký je problém? Áno, skutočnosť, že každé vykurovacie zariadenie uhasí rozdiel medzi prietokom a spätným tokom. Ak sa na prvej batérii bude rovnať, napríklad, 0,2 kgf / cm2, potom na druhom - už 1,75, na tretej - 1,5 a tak ďalej.

Výsledkom je veľmi škaredý obraz:

• Nebude diskutovaná stabilná teplota batérie. Čím menší je diferenciál, tým je pomalšia cirkulácia, tým nižšia je teplota chladiacej kvapaliny do chladiča.
• Čo je horšie, pri extrémnych teplotách môže chladenie koncových batérií viesť k vytvoreniu ľadových zátok s úplným zastavením obehu a nevyhnutným odmrazovaním vykurovacích potrubí.

Pokyny na vyvažovanie vykurovacieho systému chaty urobte sami:

1. Každý radiátor je na jednom z pripojení (najlepšie na vratnej rúre) napájaný škrtiacou klapkou.
2. Prúd chladiacej kvapaliny cez prvé vykurovacie telesá z kotla alebo výťahu je obmedzený, kým sa ich teplota rovná teplote.

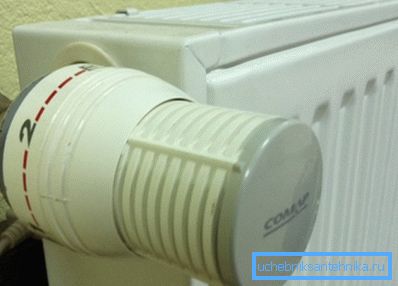

Užitočné: pohodlnejšie používať funkčné analógové tlačidlo škrtiacej klapky - termostatická hlavica. Umožňuje vám nastaviť tok vody cez ňu, ale cieľovú teplotu.

Odôvodnená otázka: Ako funguje dvojtrubkový systém v bytovom dome? Tam sa nepoužíva udusenie batérie, ale teplotná odchýlka medzi nimi je relatívne nízka.

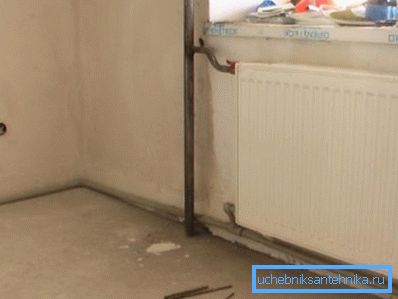

Funkciou škrtiacej klapky sú potrubia s premenlivým priemerom. Uvádzame typické hodnoty pre desaťpodlažný dom postavený v rokoch 80-90.

Každá prechodová časť obmedzuje prietok chladiacej kvapaliny; berúc do úvahy zámerne nafúknuté množstvo plnenia do fliaš, stačí na to, aby sa mohol prevádzkovať obvod v normálnom režime.

Užitočné veci

• Pri vyrovnávaní s dymami sa časová medzera medzi zmenou režimu škrtenia a stabilizáciou teploty vykurovacích zariadení dosiahne 6 až 8 hodín.
• Pre chalupu s rozlohou do 100 m2 s núteným obehom chladiacej kvapaliny v dvojrúrkovom systéme je rozumné minimum plniaceho úseku DU2 až do 200 m2 - DU25.
• V gravitačnom systéme nemôže byť plnenie fliaš tenšie než DU32 pri použití polymérových rúrok a ocele DU40. Okrem toho sa systémy gravitačných prietokov používajú na ploche najviac 100 m2: v priestore veľkej veľkosti, hydraulický odpor dlhého okruhu jednoducho neposkytuje minimálnu požadovanú cirkuláciu.

záver

Dúfame, že materiál, ktorý má čitateľ k dispozícii, mu pomôže pri návrhu, konštrukcii alebo oprave vykurovacích systémov. Ak sa chcete dozvedieť viac o tom, ako dvojotáčkový vykurovací systém funguje, video v tomto článku vám pomôže. Veľa šťastia!
