Dvojkruhový vykurovací systém: dizajn, funkcie, pripojenie

Existujú dve najdôležitejšie podmienky pre pohodlie bývania: prítomnosť vykurovania a teplej vody. Na zaistenie týchto podmienok môžete použiť samostatný systém a môžete nainštalovať dvojkotlakový kotol. Opíšeme rozdiel medzi jednokruhovými a dvojkruhovými vykurovacími systémami, aké sú vlastnosti a výhody dvojkruhového vykurovania.

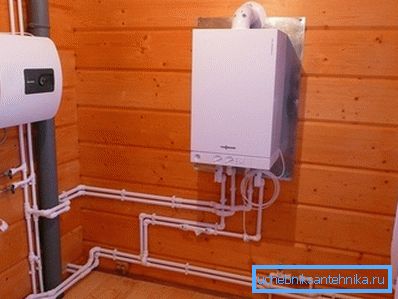

Kotol s dvojitým okruhom je ľahko rozlíšiteľný pomocou štyroch prichádzajúcich potrubí.

Dvojité vykurovanie

Princíp činnosti a kotla zariadenia

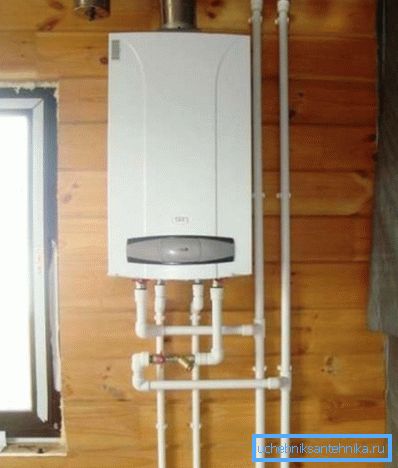

Na fotografii - príklad vázacieho plynového kotla.

Predovšetkým chceme definovať systém s dvoma slučkami a tiež zvážiť princíp jeho fungovania.

Venujte pozornosť! Dvojvodič je systém, v ktorom sú funkcie vykurovania a teplej vody kombinované organizovaním dvoch nezávislých obvodov s rôznymi teplotami vody.

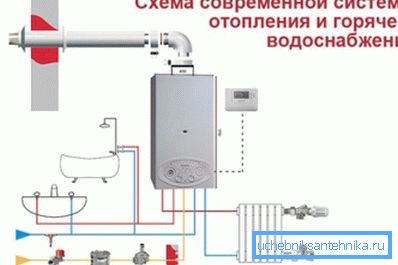

Žltá čiarka je plynovod.

Malo by byť zrejmé, že teplota chladiaceho média v ohrievacom systéme dosiahne 95 stupňov, zatiaľ čo teplota dodávky horúcej vody podľa bodu 2.4 SanPiN 2.1.4.2496-09 je 60 stupňov. To znamená, že generátor tepla bude fungovať v rôznych režimoch.

Kotol s dvojitým okruhom spravidla má jeden uzavretý výmenník tepla s jedným prietokovým výmenníkom teplej vody.

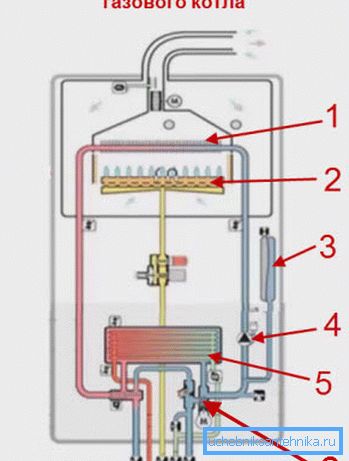

Schéma pre dvojité okruhové vykurovanie s použitím plynového horáka.

Takže zvážte princíp zariadenia:

  • Chladiaca kvapalina vstupuje do výmenníka tepla (1), kde je ohrievaný plynovým horákom (2) a zasúvaný do vykurovacieho systému pod pôsobením obehového čerpadla (4), a tým uskutočňuje kruhový pohyb v uzavretom vykurovacom okruhu;
  • Pri zapnutí horúcej vody sa aktivuje trojcestný ventil (6) a chladiaca kvapalina začne cirkulovať cez výmenník tepla (5) vo vnútri kotla, kým nevstupuje do vykurovacieho systému;
  • Voda z vodovodu vstupuje do výmenníka tepla (5), kde sa ohrieva z chladiacej kvapaliny a odovzdáva do systému horúcej vody;
  • Vnútorný malý okruh je tiež uzavretý a vybavený expanznou nádržou (3), ktorá kompenzuje roztiahnutie chladiacej kvapaliny počas ohrevu.

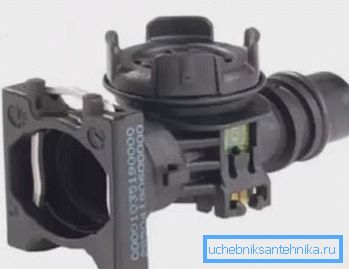

Keď je kohútik na horúcu vodu zapnutý, senzor aqua detekuje zvýšenie prietoku vody a spína trojcestný ventil.

Venujte pozornosť! Vidíme, že jednotka pracuje na princípe "buď-alebo", to znamená, keď TÚV pracuje, chladiaca kvapalina neohrieva batérie vykurovacieho systému. Dlhodobé používanie horúcej vody môže viesť k značnému ochladeniu batérií ak zníženiu teploty v dome.

Možnosť bithermického tepelného výmenníka, v ktorom sú kombinované dva obvody, je tiež možná. Chladiaca kvapalina prechádza vonkajším plášťom a horúcou vodou z vnútorných rúrok. V tomto prípade voda neprichádza do kontaktu s plameňom horáka a nevarená s uzatvoreným kohútom.

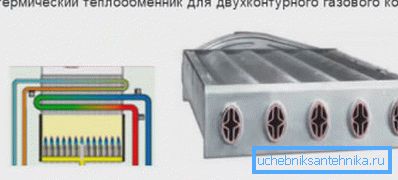

Kombinovaný výmenník tepla.

Venujte pozornosť! Použitie bithermického tepelného výmenníka umožňuje súčasne využívať vykurovanie a zásobovanie vodou.

Nakoniec existujú kotly s dvojitým okruhom s integrovaným nepriamym vykurovacím kotlom, ale sú ťažkopádne a vyžadujú organizáciu nadácie.

 Rozdiely od systému s jednou slučkou

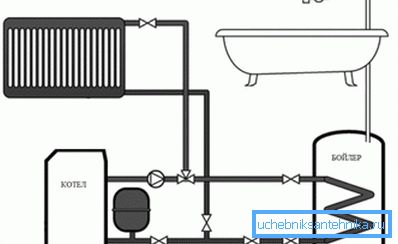

Jediný okruh môže tiež poskytovať horúcu vodu.

Aký je rozdiel medzi dvojkruhovým a jednokruhovým vykurovacím systémom, pretože jednosmerný okruh môže tiež zabezpečiť ohrev vody? Pozrime sa, ako funguje jednokotúčový kotol s horúcou vodou:

Aby sa zabezpečil prívod teplej vody do jedného kotla, nepriamo vykurovací kotol je pripojený na kotol.

Ako vidíte, tu je schéma iná: kotol ohrieva chladiacu kvapalinu, ktorá cirkuluje vo vykurovacom systéme. Samostatný obvod je však odklonený od všeobecnej siete potrubia, ktorá napája nepriamy ohrievací kotol.

Keď sa voda v kotle ochladí, termostat vysiela signál na servopohon, ktorý spína trojcestný ventil a chladiaca kvapalina začne prúdiť nielen do vykurovacieho systému, ale aj do výmenníka tepla kotla, kde je ohrievaná voda na ohrev teplej vody. To pripomína prácu bithermického tepelného výmenníka, iba v tomto prípade nie je kombinované, ale rozdelené na dve samostatné časti.

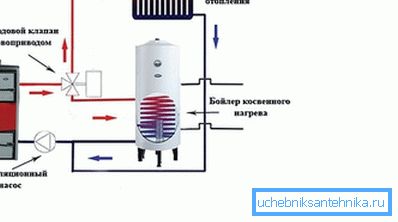

Jednootáčkový kotol s kotlom nepriameho ohrevu vody.

Venujte pozornosť! Takáto schéma je spoľahlivejšia, avšak cena kotla s kotlom bude výrazne vyššia ako cena jednej dvojkruhovej jednotky. To je hlavný rozdiel, navyše inštalácia kotla bude vyžadovať ďalší priestor.

Inštalácia zariadenia v kotolni

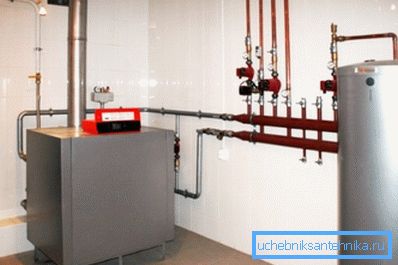

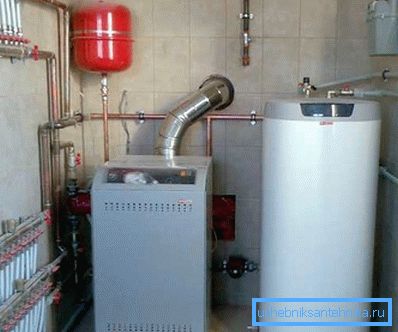

Kotolňa s inštalovaným vybavením.

Pre správne fungovanie vykurovania je potrebné zorganizovať kúrenie alebo kotolňa.

Napriek automatickým riadiacim a ochranným systémom inštalovaným v moderných kotloch vyžaduje inštruktáž pri realizácii kotolne implementáciu viacerých pravidiel:

  • Na inštaláciu zariadenia je potrebné prideliť samostatnú miestnosť s rozlohou najmenej 4 metrov štvorcových.. V tejto miestnosti by malo byť aspoň jedno malé okno a normálne dvere. Najčastejšie je kotolňa usporiadaná v suteréne alebo v technickej miestnosti prvého poschodia, ale môžete ju tiež zobrať do samostatnej budovy;
  • Vyzdobenie kotolne by malo byť z nehorľavých materiálov: dlaždice, omietka atď.
  • Pre normálnu prevádzku zariadenia a bezpečnosť kotla v kotolni musí byť normálny prietok vzduchu. Z tohto dôvodu je stena uzavretá;
  • Výfukové plyny sú vypúšťané cez samostatný komín, je neprijateľné, aby sa dostali do odsávacieho vetracieho systému kvôli bezpečnostným opatreniam;
  • Podlaha pod kotlom je pokrytá oceľovou doskou s plochou najmenej 1 m2;
  • Výstup komína stúpa nad hrebeňom strechy na meter.

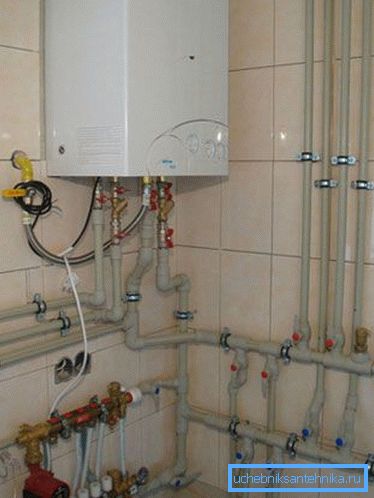

Používajte nehorľavú povrchovú úpravu.

Venujte pozornosť! Pravidlá usporiadania stanice na dodávku tepla by sa mali striktne dodržiavať pre vašu vlastnú bezpečnosť. V prípade používania plynového zariadenia je potrebné oboznámiť sa s bezpečnostnými predpismi a prevádzkovými pravidlami.

Výhody a nevýhody

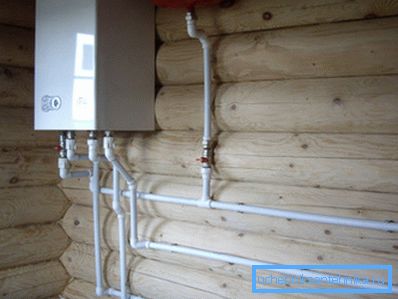

Drevené domy vyžadujú osobitnú pozornosť.

Teraz zvážte výhody a nevýhody používania systému s dvojitým okruhom.

Začnime s pozitívnymi bodmi:

  • V objekte sa dosiahne výrazné úspory priestoru: v dôsledku absencie prídavného kotla môže byť veľkosť kotolne menšia. Platí to najmä pre malé domy, kde je nedostatok miesta. V prípade výstavby špeciálneho rozšírenia pre teplo sa pridávajú úspory finančných prostriedkov a materiálov;
  • Náklady na dvojkruhovú jednotku sú podstatne nižšie ako náklady na kotol s kotlom alebo dvoma kotlami;
  • Pripojenie druhého kotla alebo nepriameho vykurovacieho kotla značne komplikuje inštalačné práce, vyžaduje dodatočné vybavenie a potrubie, automatizačné a kontrolné zariadenia;
  • V prípade plynu nepotrebujete pripojiť dve zariadenia so získaním povolenia a uvedenia do prevádzky, čo by sa malo robiť s pomocou špecialistov.

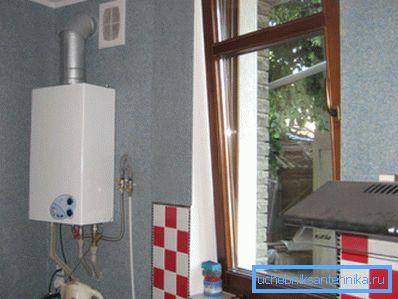

Kompaktná veľkosť a nízke náklady - hlavné výhody.

Venujte pozornosť! Hlavným kritériom výberu takýchto zariadení je šetriť miesto a peniaze. V ľuďoch sa tieto jednotky nazývali "kotly pre chudobných", ale, ako viete, chudoba nie je zlo.

 Teraz poďme diskutovať o negatívnych aspektoch tejto schémy:

  • Zariadenia s prietokovým ohrevom vody nie sú v prevádzke veľmi pohodlné: je pomerne ťažké regulovať teplotu vody, najmä keď sa tlak mení. Tento efekt je známy majiteľom staromódnych plynových sporákov;
  • Koaxiálny výmenník tepla môže pracovať buď na vykurovanie alebo na vykurovanie. To vedie k tomu, že pri dlhšom používaní teplej vody môže byt dom zrejme ochladzovať;
  • Ak sa kombinovaný výmenník tepla rozpadne, vykurovanie nebude schopné pracovať, kým nebude vymenené;
  • Ohrev tečúcej vody vyžaduje dvojnásobný nárast výkonu, čo vedie k zvýšeniu veľkosti a hmotnosti výrobku;
  • Elektrické kotly v režime vykurovania tečúcou vodou budú tiež pracovať s dvojitým výkonom, čo si vyžiada pripojenie k trojfázovej sieti 380 V, ktorá nie je všade.

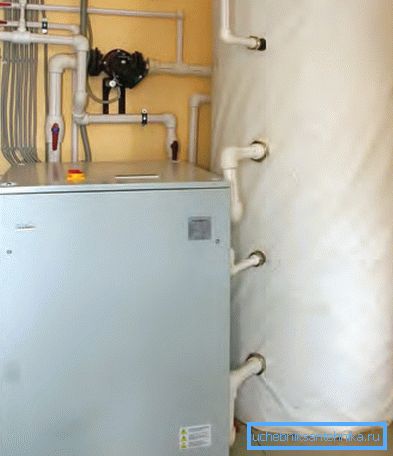

Tepelný akumulátor sa môže použiť na stabilizáciu teploty tečúcej vody.

Venujte pozornosť! Je zrejmé, že schéma je dosť rozporuplná a je na vás, aby ste sa rozhodli tu. Samozrejme, ak je nákup pohodlnejšieho a drahšieho vybavenia pre vás nedostupný, potom je voľba predvídateľná.

Spôsoby zvýšenia tepelnej zotrvačnosti systému

Aby sa zabránilo príliš rýchlemu ochladzovaniu batérií, mala by sa zvýšiť tepelná zotrvačnosť.

Ak sú zimy vo vašej oblasti chladné a máte obavy, že keď sa batéria na prípravu teplej vody používa na chladenie, poskytneme vám niekoľko tipov, ako sa tomu vyhnúť. Samozrejme, najprv sa musíte postarať o dobrú tepelnú izoláciu stien a okien, strechy a podlahy, ale to nie je dôvod.

Jediným spôsobom, ako pozastaviť chladenie chladiacej kvapaliny, je zvýšiť jej tepelnú kapacitu. To sa dá dosiahnuť zvýšením objemu chladiacej kvapaliny pomocou potrubia väčšieho priemeru.

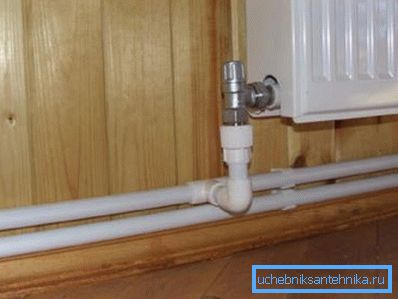

Rúry s väčším priemerom zvyšujú zotrvačnosť.

Okrem toho môžete použiť masívne liatinové batérie s inštaláciou podlahy. Takéto ohrievače sa veľmi dlho ochladia, pretože ich hmotnosť môže dosiahnuť 100 kg.

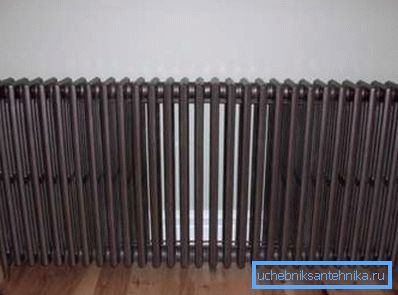

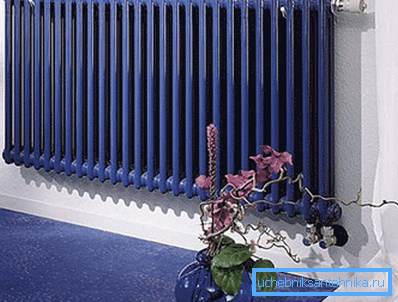

Batérie z masívnej liatiny chladia oveľa dlhšie.

Nakoniec, ako už bolo spomenuté, je možné integrovať teplo akumulátor do systému - zásobník pre niekoľko sto litrov (až 2000), ktorý je pripojený medzi kotlom a vykurovacím systémom. To však neguje všetky výhody schémy: bude drahšie a bude trvať príliš veľa miesta.

Schéma zapojenia tepelného akumulátora.

Venujte pozornosť! Pri racionálnom využívaní horúcej vody nie je problém ochladzovania batérií veľmi relevantný, pretože na to, aby bol dom veľmi chladný, je potrebné niekoľko hodín sprchovať.

Pripojenie plynového zariadenia

Špecializovaná plynová služba v práci.

Venujte pozornosť! Vytváranie plynovodu s vlastnými rukami je prísne zakázané. Je plná ťažkých pokút a je celkom nebezpečná. Preto, aby ste upravili prácu plynového kotla, budete musieť vykonať určitý postup.

Najprv musíte kontaktovať ZINZ a vykonať zmeny v pláne domu s uvedením príslušných poznámok a označenia kotolne. Taktiež sa vykonajú zmeny v registračnom certifikáte objektu.

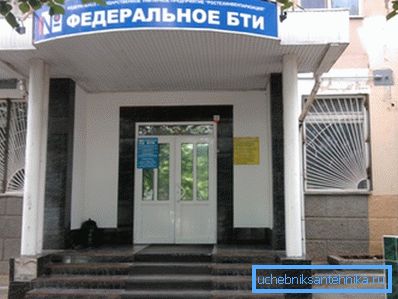

Kontaktujte kanceláriu technického inventára v mieste bydliska.

Potom musíte kontaktovať plynárenskú službu a podať žiadosť o pripojenie kotla. Musíte poskytnúť technické pasy.

Potom by ste mali nainštalovať zariadenie a nainštalovať celý systém s výnimkou pripojenia plynovodu. Plynomer musí byť tiež inštalovaný a uzavretý.

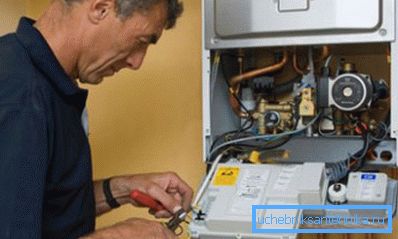

Pripojenie vykoná špecialista na plynové služby.

Teraz pozývame odborníka na plynové služby, ktorý spája kotol s hlavným vedením. Zároveň podávame inšpektorovi žiadosť o uvedenie zariadenia do prevádzky.

Nakoniec inšpektor skontroluje správnosť spojenia, vypracuje povolenia a ak nie sú žiadne sťažnosti, nechá plyn do systému.

Inšpektor kontroluje a spúšťa kotol.

záver

Dvojkruhový systém vykurovania je dobrým riešením pre hospodárskych majiteľov a majiteľov malých domov. Moderné modely pracujú pomerne uspokojivo a spoľahlivo.

Toto video vám pomôže vidieť to jasne.
