Dvojkruhové vykurovacie kotly - záruka tepla v dome

Nie vždy systém centrálneho vykurovania a teplej vody funguje perfektne. Častejšie sa vyskytujú situácie, keď teplota vody v batériách zanecháva toľko, čo je žiaduce, rovnaký problém sa vyskytuje pri horúcej vode. Dvojkruhový vykurovací kotol bude v tejto situácii skutočnou spásou.

Čo sa týka inštalácie kotla

Najdôležitejším úspechom je nezávislosť od prevádzky dodávky teplej vody a centralizovaného vykurovania. Hlavnou vecou je udržať tok studenej vody a jej vykurovanie poskytne kotol.

Dvojvodičový kotol poskytuje také výhody ako:

• kotly nevlastnia toľko priestoru, takže sa dajú inštalovať aj v malých mestských bytoch, kde je nedostatok voľného priestoru bežným javom. Nie je potrebné vyčleniť pre nich samostatnú miestnosť;

• Prevažná väčšina moderných modelov je vybavená zariadeniami na nastavenie prevádzky vykurovania. Z tohto dôvodu je možné v byte dosiahnuť optimálnu mikroklímu;

Venujte pozornosť! Okrem úpravy prevádzky vykurovania dochádza tiež k výraznému zníženiu nákladov na vykurovanie.

• bezpečnosť po inštalácii kotla doma nie je znížená, výrobcovia používajú ochranu viacerých zariadení pred prehriatím, takže aj keď horák zlyhá, jednoducho sa vypne a nič strašného sa nestane.

Existuje niekoľko drobných nedostatkov:

• horká voda začne prúdiť nie okamžite, ale po určitom čase je typická pre prevádzku teplej vody. Faktom je, že dvojkruhový vykurovací kotol musí mať rýchlo čas na zahriatie studenej vody prechádzajúcej cez potrubie a to bude trvať určitý čas;

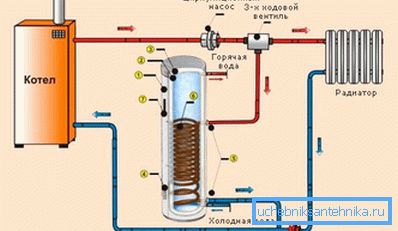

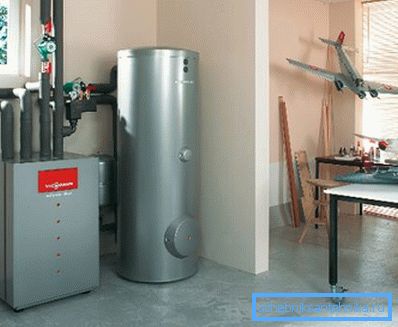

Venujte pozornosť! Ak je potreba teplej vody veľká, potom má zmysel zastaviť sa pri systéme kumulatívnej dodávky teplej vody (HWS). V tomto prípade je inštalovaný kotol, v ktorom sú uložené niekoľko desiatok litrov teplej vody.

• pri použití na dodávku teplej vody sa teplá voda dodáva len v jednom bode demontáže. Ak je plocha apartmánu / domu veľká, nie je to veľmi výhodné;
• potrubie dvojkruhového vykurovacieho kotla je komplikovanejšie než jednootáčkové.

Klasifikácia dvoj kotla

Klasifikácia takéhoto zariadenia môže byť vykonaná podľa niekoľkých kritérií, napríklad podľa typu zapálenia, spôsobu inštalácie, typu paliva atď. Pred výberom konkrétneho modelu by bolo pekné, aspoň vo všeobecnej forme, zoznámiť sa s typmi takýchto zariadení.

Metódou inštalácie možno identifikovať:

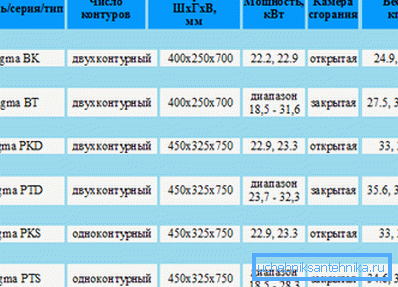

• stenové modely - často používané v mestských apartmánoch;

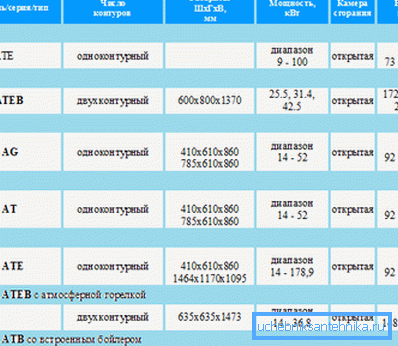

• podlahových analógov - sú silnejšie, ale tiež zaberajú miesta, ktoré nie sú príkladom. Takéto modely sa najčastejšie používajú v súkromných domoch a pre ne sú poskytované oddelené miestnosti.

Dvojkruhové kotly možno klasifikovať podľa typu práce:

• s otvorenou spaľovacou komorou (druhý názov je atmosférický) - vyznačujú sa nízkymi nákladmi, ale účinnosť je nízka, teplota plynov na výstupe je okolo 1000 ° С. Vzduch na spaľovanie paliva sa odvádza priamo z miestnosti, kde je kotol nainštalovaný;
• preplňované modely - tu je komora už uzavretá a spaľovanie paliva nastáva s vyššou účinnosťou;

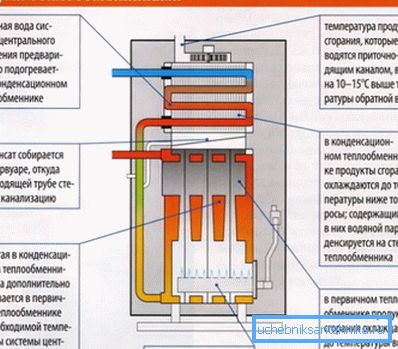

• Kondenzačné kotly - k dnešnému dňu, pokiaľ ide o účinnosť, možno najlepšie riešenie. Na výstupe majú plyny teplotu už rádovo 500 ° C, to znamená, že účinnosť zariadenia je vyššia (podľa výrobcov asi o 30% v porovnaní s atmosférickými analógmi). Jedinou nevýhodou je cena, cena kondenzačného modelu môže byť niekoľkonásobne vyššia ako hodnota "nasávaného".

Podľa typu zapálenia je možné identifikovať:

• modely s elektronickým zapaľovaním, v tomto prípade bude automatizácia riadiť činnosť horáka na základe teploty chladiva;
• a zariadenia, v ktorých sa zapaľovanie vykonáva pomocou piezoelektrického zariadenia. Hlavná výhoda môže byť považovaná za nezávislosť od elektrickej energie, takéto zariadenia sa najčastejšie používajú vo vidieckych domoch a vo vidieckych domoch, kde môže dôjsť k výpadkom elektrickej energie.

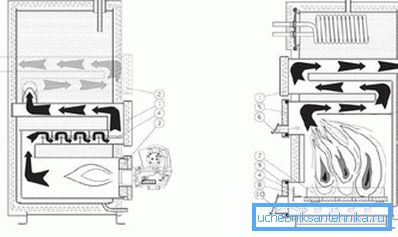

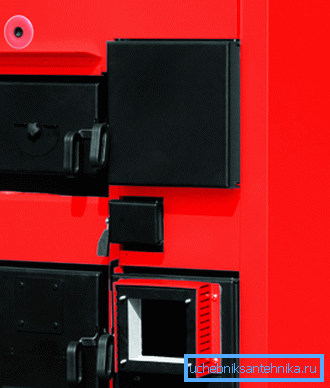

Samostatne stoja dvojkotlakové vykurovacie kotly. Takéto zariadenia sú určené na okamžité použitie 2 druhov paliva. Takéto zväzky ako palivové drevo - plyn, plyn - motorová nafta, palivové drevo - motorová nafta, plyn - elektrina atď. Hlavným rozdielom od bežných zariadení je, že existujú dve spaľovacie komory naraz (jedno pre plynné a tuhé palivo).

Rovnako často sú dodatočne vybavené elektrickými ohrievačmi, v tomto prípade však elektrina funguje ako poistenie a nie ako hlavný zdroj tepla. Pri výmene paliva stačí iba zmeniť horák, to sa deje ručne bez volania špecialistov.

Venujte pozornosť! K takýmto zariadeniam je možné pripojiť viac ako jeden vykurovací systém, pretože existuje niekoľko výstupov. Práca 2 alebo viacerých vykurovacích okruhov môže byť vybavená jedným dvojpalivovým kotlom.

Viac o zariadení a princípe fungovania dvojkotlakového kotla

Stručne povedané, princíp fungovania každého kotla možno jednoducho opísať. Palivo sa spaľuje, uvoľňovaná energia sa používa na ohrev vody, ktorá sa potom dodáva buď do potrubia vykurovacieho systému alebo do potrubia TÚV. Ide o pomerne zjednodušený prístup, takže má zmysel uvažovať o prevádzke a zariadení kotla podrobnejšie.

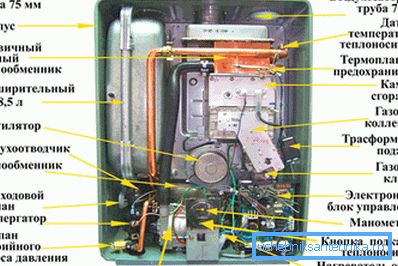

2-obvodový kotol zariadenia

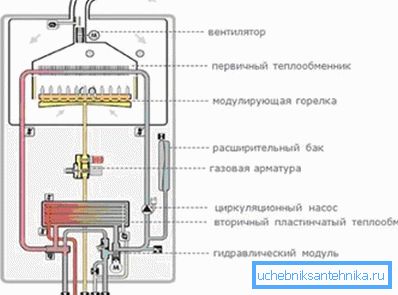

Charakteristickým znakom takéhoto zariadenia je prítomnosť 2 tepelných výmenníkov, z ktorých jeden sa používa na predhrievanie chladiacej kvapaliny a druhý - na uspokojenie potrieb TÚV. Na trhu si môžete vybrať z 2 možností:

• vykurovacie kotly s dvoma oddelenými výmenníkmi tepla (primárne a sekundárne). Primárne pozostáva z medených rúrok s rebrami z medených dosiek - v malom priestore potrebujete maximálny prenos tepla, preto sa používa len meď. Sekundárne - používa sa na zásobovanie teplou vodou;

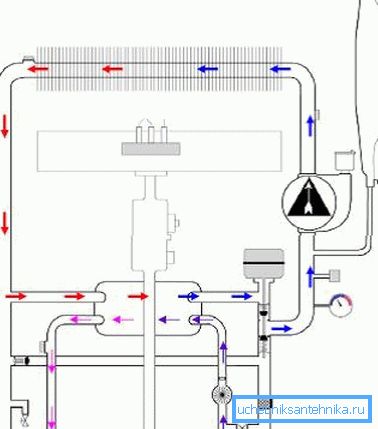

• v niektorých modeloch sa používa schéma "potrubie v potrubí", t. j. vo vnútri rúry s veľkým priemerom (voda sa pohybuje pozdĺž nej kvôli vykurovaniu), nachádza sa menšie potrubie a pre ňu tečie voda na prípravu TÚV.

Ako funguje kotol s dvoma slučkami

Nastavenie prevádzkových režimov kotla sa vykonáva pomocou trojcestného ventilu, ktorý je zodpovedný za to, kde prechádza teplá voda - do vykurovacieho systému alebo do potrubia TÚV.

2 prevádzkové režimy sú možné:

• v režime kúrenia domu sa primárny výmenník tepla zahrieva pri spaľovaní paliva a ventil blokuje tok vody do potrubia horúcej vody;
• v režime TÚV sa všetko stane presne naopak - vykurovacie médium vykurovacieho zariadenia dočasne zastaví ohrev a všetka teplá voda sa dostane do systému TÚV.

Vzhľadom na tento režim prevádzky kotla je lepšie zostať na modeli s 2 samostatnými výmenníkmi tepla. Faktom je, že to jednoducho uľahčuje opravy. V priebehu času bude zloženie vody z vodovodu vykonávať svoju úlohu a výmenník tepla bude musieť byť zmenený, ak sú 2 z nich, náhrada bude lacnejšia.

Je možné použiť súčasne viacero kotlov

Niekedy toto rozdelenie prevádzkových režimov nevyhovuje, v takom prípade vzniká otázka, či je možné inštalovať samostatný kotol na vykurovanie a potrebu teplej vody.

Možno tvrdiť, že:

• z čisto technického hľadiska je to možné, ale pripojenie dvoch kotlov na vykurovanie, za predpokladu, že jeden z nich sa používa osobitne na zásobovanie teplou vodou, je nelogický. Faktom je, že v tomto prípade môžete zabudnúť na úpravu vody v mixéri, v tomto prípade je vhodnejšie inštalovať stĺpec na ohrev vody;

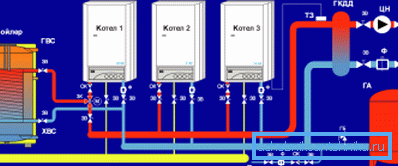

• Môžete pripojiť niekoľko kotlov s nízkym výkonom v kaskáde (t. J. V sérii). V tomto prípade bude každá ďalšia práca zahrnutá do práce po tom, čo moc predchádzajúcich nebude postačovať. To poskytne najpružnejšiu možnosť nastavenia vykurovacej prevádzky, môžu sa používať konvenčné aj dvojpalivové kotly.

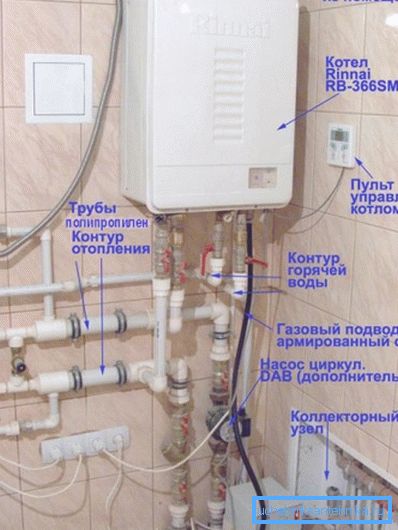

Vlastnosti páskovania

Pod pásom pochopte správne pripojenie kotla k vykurovaciemu systému. Ak chcete, môžete vymenovať viac ako tucet spôsobov. vhodné pre rôzne situácie. Hlavným rozdielom pri pripájaní jednosmerného kotla je to, že namiesto jedného je potrebné pracovať s 2 výstupmi - vykurovací systém je pripojený na jeden a teplá voda na druhú.

Zvážte niekoľko všeobecných odporúčaní:

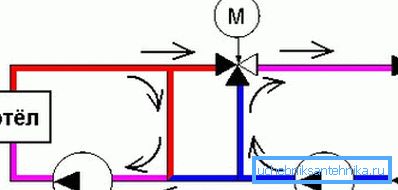

• Často existujú spotrebitelia s výrazne odlišnými úrovňami výkonu v vykurovacích okruhoch (napríklad bežné radiátory sú v niektorých miestnostiach doplnené systémom "teplej podlahy"). V tomto prípade sa do vykurovacieho okruhu zavádza hydraulický odlučovač (tiež známy ako tlmivý alebo hydroaróbny). To umožňuje maximálne oddelenie okruhu kotla a okruhu pri započítaní ohrievačov s nízkym výkonom;

• potrubie môže byť výrazne zjednodušené, ak kotol už obsahuje také prvky vykurovacieho systému ako cirkulačné čerpadlo, expanzná nádrž, bezpečnostný systém;

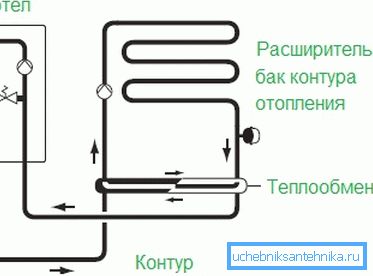

• ten istý kotol môže byť použitý pre kombinovaný vykurovací systém, môže byť voda použitá v samostatnej časti a nemrznúca zmes v inej oblasti. Väzbová inštrukcia v tomto prípade vyžaduje inštaláciu separátora. V skutočnosti toto zariadenie rozdeľuje vykurovací systém na 2 okruhy, zdroj energie je bežný, ale ostatné prvky (čerpadlo, expanzná nádrž atď.) Sú bežné;

• Prívod teplej vody je pripojený k druhému vývodu kotla.

sčítanie

Použitie 2-okruhového kotla zníži závislosť domu na centralizovanom vykurovaní a horúcej vode. Samozrejme, že náklady na takéto zariadenie sú významné, ale komfort a úspory získané úpravou prevádzky vykurovacieho systému stojí za to. Navrhovaný materiál umožní vo všeobecnosti zoznámiť sa s typmi kotlov, so zariadením a princípom prevádzky, ako aj s nuansami ich spojenia.

Video zobrazuje príklad páskovania dvojkotúčového kotla.
