Doskový radiátor: návrh zariadenia, princíp činnosti, hlavné

Alternatívou k bežným profilovým, panelovým a rúrkovým modelom je takzvaný doskový radiátor. Jeho konštrukcia zabezpečuje efektívny prenos tepla s významnou dĺžkou potrubí, čo umožňuje efektívne používanie takýchto výrobkov nielen v obytných budovách, ale aj vo verejných budovách a priemyselných zariadeniach.

V našom článku budeme hovoriť o vlastnostiach lamelárnych modelov a popíšeme aj ich hlavné výhody a nevýhody.

Popis produktu

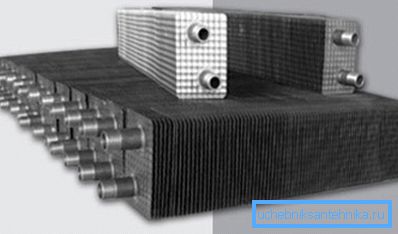

Návrh zariadenia

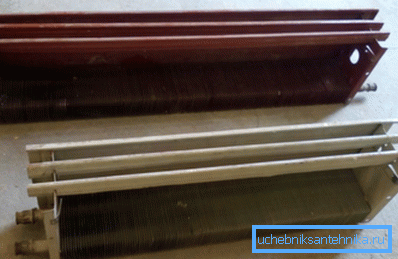

Staré lamelové vykurovacie telesá v ZSSR boli používané takmer na rovnakej úrovni ako bežné liatinové batérie. Boli inštalované v školách, klinikách, verejných inštitúciách - t.j. kde bolo potrebné zahriať dostatočne veľký objem vzduchu.

Doteraz sa dizajn týchto zariadení mierne zlepšil (hlavne kvôli používaniu moderných materiálov), ale všeobecná schéma zostala nezmenená:

• Systém je založený na zakrivenej trubici v tvare U, ktorou sa chladivo pohybuje.. Káble sú inštalované na vstupe a na výstupe a umožňujú odrezanie radiátora zo systému.

Venujte pozornosť! Jednoduché guľové ventily sa najčastejšie používajú, pretože úprava toku chladiaceho média sa nevyžaduje, ale je potrebná maximálna spoľahlivosť.

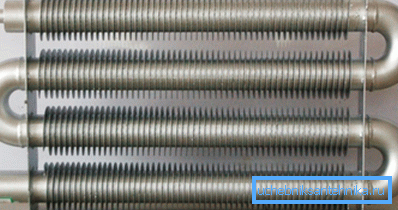

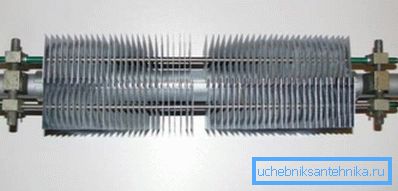

• Dosky výmenníka tepla sú umiestnené na trubici.. Môžu byť vyrobené z rovnakého materiálu ako samotné potrubie, alebo môžu byť vyrobené z iného kovu.

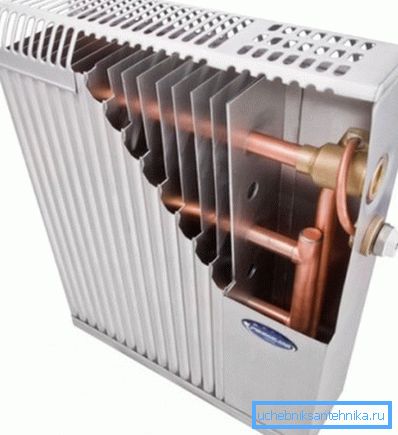

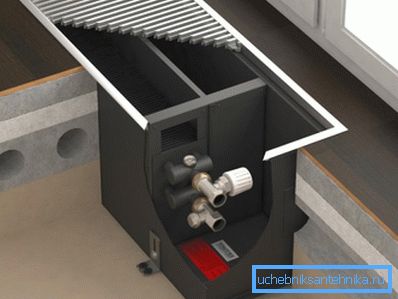

• Najčastejšie je celý tento systém zostavený v tenkostennom kovovom puzdre, ktorého hlavnou funkciou je chrániť výmenníky tepla pred prachom, škrabancami a popáleninami pri kontakte s ohrievačom, ktorý je uložený. Na uvoľnenie horúceho vzduchu v hornej časti telesa sú vytvorené otvory.

Princíp činnosti

Takýto systém funguje jednoducho:

• Nosič tepla (horúca voda alebo para s vysokou teplotou) sa pohybuje pod rúrou až do 20 atmosfér. V tomto prípade vysoká rýchlosť pohybu vedie k tomu, že teplota pri pohybe pozdĺž obrysu mierne klesá.

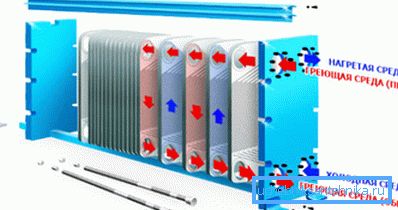

• Pri prechode cez oblasť s výmenníkmi tepla voda odvádza určitú energiu do dosiek. Tí zasa rýchlo zohrejú na vysokú teplotu.

• Studený vzduch vstupuje do krytu chladiča cez otvory v spodnej časti.
• Veľká plocha dosiek uľahčuje prenos tepla, pretože sú takmer v celom povrchu v kontakte so vzduchom.
• Keď teplota vzduchu stúpne, stúpa a vystupuje cez otvory v kryte.

Venujte pozornosť! Existujú aj nezabalené modely, ale ich účinnosť je nižšia kvôli určitému percentu tepelných strát.

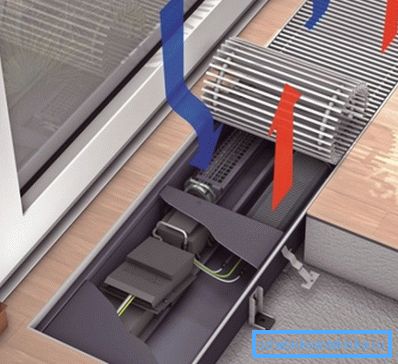

Proces vertikálneho pohybu vzduchu počas výmeny tepla sa stáva nepretržite a nazýva sa to konvekcia. Samotné vykurovacie zariadenia sa často nazývajú konvektory.

Treba poznamenať, že nie vždy je dostatok prirodzeného vzostupu vzduchu. V tomto prípade je v spodnej časti puzdra namontovaný ventilátor, ktorý zabezpečuje pohyb vzdušných hmôt. Na jednej strane náklady na vykurovanie vzrastajú vďaka použitiu dodatočnej elektrickej energie, ale na druhej strane sa výrazne zvyšuje aj účinnosť.

Hlavné odrody

K dnešnému dňu ponúka trh niekoľko typov lamelových batérií.

Môžu byť rozdelené na niekoľko znakov:

Výhody a nevýhody

Dopyt po radiálnych platňoch na ohrievačoch na trhu pre komerčné a verejné nehnuteľnosti je spôsobený ich objektívnymi výhodami:

• Po prvé, vysoká rýchlosť chladiacej kvapaliny vám umožňuje položiť dlhé kontúry s minimálnou stratou energie.
• Po druhé, absencia vnútorných spojov robí systém mimoriadne spoľahlivým: správne namontovaný obvod bez únikov a medzery musí odolávať tlaku tlaku až do 40 atmosfér.

• Po tretie, nepochybnou výhodou sú nízke náklady na výrobky a komponenty pre ne kvôli jednoduchosti dizajnu. Týka sa to predovšetkým termostatov, ktoré pracujú na princípe dávkovania toku chladiacej kvapaliny.

Samozrejme, existujú nevýhody:

• Na jednej strane sa zdá, že vzhľad radiátorov je veľmi žiaduci, pretože krabicovité teleso sa nerozlišuje pôvodným dizajnom.
• Na druhej strane, ak vyberiete puzdro, plutvy výmenníka tepla sa upchajú prachom, čo výrazne zníži účinnosť vykurovania.

Tip! Dokonca aj uzavretá batéria by sa mala pravidelne čistiť vysávačom a odstrániť nečistoty z výtokových otvorov v hornej časti skrinky.

záver

Lamelačný oceľový radiátor je pomerne jednoduchý, ale zároveň účinný dizajn. Nemalo by sa používať všade, ale tam, kde je potrebné rýchlo a efektívne vykurovať veľkú oblasť, určite bude vhodné. Viac informácií o funkciách takýchto batérií sa dozviete v prípade, že si budete môcť pozrieť video v tomto článku.
